يُعد جهاز DWDM Multiplexer و Demultiplexer خيارًا حكيمًا

July 23 , 2021

يتطلب ظهور البيانات الضخمة سرعة نقل بيانات عالية الكفاءة. ولحل معضلة زيادة عرض النطاق الترددي مع خفض التكاليف، تُعدّ أجهزة الإرسال والاستقبال المتعددة الخيار الأمثل. إذ تُمكّن هذه التقنية من نقل كميات هائلة من البيانات عبر شبكة الاتصالات، ما يُسهم في التعامل مع الزيادة الهائلة في عرض النطاق الترددي للشبكة.

تعدد الإرسال بتقسيم الطول الموجي

تقنية WDM (تقسيم الطول الموجي) هي تقنية لتقسيم الإشارات. في طرف الإرسال، تُدمج موجات ضوئية متعددة في إشارة واحدة وتُرسل عبر الألياف الضوئية؛ أما في طرف الاستقبال، فتُقسم الإشارة الضوئية إلى موجات ضوئية مختلفة. يوجد نوعان من تقنية WDM: تقسيم الطول الموجي الخشن (CWDM) وتقسيم الطول الموجي الكثيف (DWDM). الفرق الرئيسي بينهما هو الطول الموجي بين القنوات. يبلغ تباعد القنوات في CWDM (الخشن) 20 نانومتر، بينما يبلغ في DWDM (الكثيف) 0.8 نانومتر. فيما يلي شرح لتقنية تقسيم الطول الموجي الكثيف (DWDM) وتقنية فك الدمج.

تقنية تعدد الإرسال بتقسيم الطول الموجي الكثيف

تتيح تقنية DWDM دمج وإرسال إشارات متعددة في وقت واحد عبر نفس الألياف الضوئية بأطوال موجية مختلفة. تلبي هذه التقنية الطلب المتزايد على نقل البيانات بكفاءة عالية مع زيادة عرض النطاق الترددي باستمرار، كما هو الحال في SONET/SDH. تستخدم هذه التقنية ألوانًا (أطوال موجية) مختلفة، وتُدمج في جهاز واحد. يُطلق على هذا الجهاز اسم "الدمج/فك الدمج"، وهو ما يُعرف أيضًا بدمج وفك دمج الإشارات الضوئية.

مُضاعِف/مُزيل مُضاعِف

يختار جهاز المضاعف إشارة دخل لإرسالها إلى المخرج. ولذلك، يُطلق عليه أيضًا اسم مُنتقي البيانات. يعمل المضاعف كمفتاح متعدد المدخلات أحادي المخرج، حيث يرسل إشارات ضوئية عالية السرعة عبر كابل ألياف ضوئية واحد. يسمح المضاعف لعدة إشارات بمشاركة جهاز أو مورد واحد دون الحاجة إلى ربط كل إشارة دخل بجهاز محدد. يُستخدم المضاعف بشكل أساسي لزيادة حجم البيانات، كما يمكنه أيضًا إرسال البيانات ضمن نطاق زمني وعرض نطاق محددين.

جهاز فك التشفير هو عكس ذلك تمامًا. جهاز فك التشفير هو جهاز ذو مدخل واحد ومخارج متعددة. يُستخدم عادةً لإرسال إشارة دخل واحدة إلى العديد من الأجهزة. أما الوظيفة الرئيسية لمقسم الإشارة الضوئية فهي استقبال إشارة ضوئية من ترددات ضوئية متعددة، ثم فصلها إلى تردداتها الخاصة.

يتراوح التكوين العام الحالي لتقنية DWDM (الدمج/فك الدمج) بين 8 و96 قناة. وربما يصل عدد القنوات في المستقبل إلى 200 قناة أو أكثر. يُشار عادةً إلى قناة الإرسال (الطول الموجي) لنظام DWDM باسم طيف النطاق التقليدي أو النطاق C، وجميع القنوات تقع ضمن نطاق الطول الموجي 1550 نانومتر. يتطلب التباعد الكثيف بين القنوات تحكمًا أدق في الطول الموجي، مما يستدعي الحاجة إلى التبريد. وحدات الإرسال والاستقبال الضوئية بتقنية DWDM ينتهك هذا الأمر البصريات غير المبردة لتقنية CWDM ذات تباعد القنوات الأوسع، مثل CWDM SFP XFP، CWDM.

وحدة تقسيم الطول الموجي الكثيفة / وحدة فك التعدد هي حل سلبي تمامًا، حيث تعمل على ضغط الأطوال الموجية للإرسال لمسافات طويلة.

تقنية FiberWDM (Feisu.com) يمكنه توفير 40 قناة DWDM MUX DEMUX يعمل نظام DWDM ذو 40 قناة، والمُزوّد بمنفذ 1310 نانومتر، ضمن نطاق أطوال موجية من C21 إلى C60 (1560.61 نانومتر ~ 1529.55 نانومتر)، وفقًا لشبكة ITU-T G.694.1 بتردد 100 جيجاهرتز، مما يُحسّن من سعة نطاق C. وهو جهاز DWDM سلبي بالكامل، يدعم فقدًا منخفضًا للإدخال (أقل من 3.5 ديسيبل لمنافذ الأطوال الموجية، وأقل من 0.8 ديسيبل لمنفذ 1310 نانومتر). وبالاقتران مع مُضخّمات DWDM وجهاز DCM، يُمكن لنظام نقل DWDM ذو 40 قناة دعم الإرسال لمسافات طويلة.

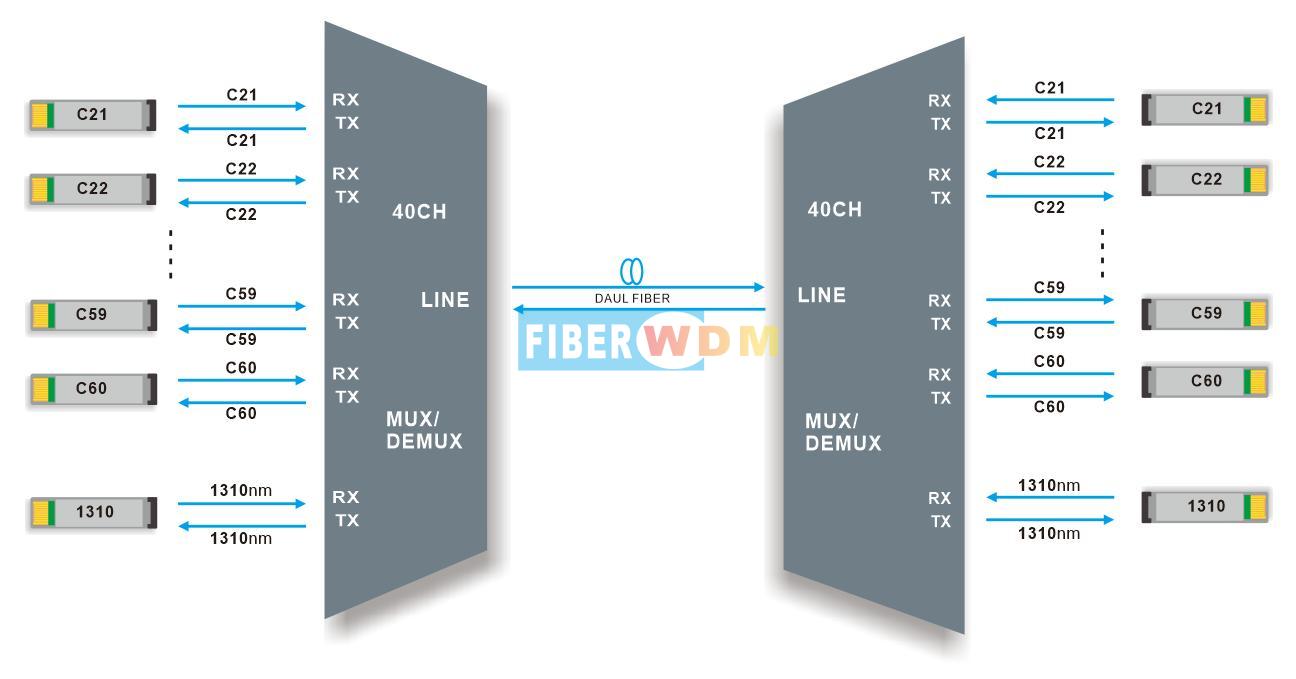

جهاز DWDM MUX/DEMUX بـ 40 قناة، مزود بمنفذ 1310 نانومتر، يدعم نقل البيانات من نقطة إلى نقطة عبر ألياف ضوئية مزدوجة. يُستخدم في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والقطاع المالي، والقطاع الحكومي، والحوسبة السحابية، والبيانات الضخمة، وغيرها.
