وحدة إرسال واستقبال ضوئية ثنائية الاتجاه 40GBASE-SR QSFP+ 850/900 نانومتر 100 متر DOM LC MMF

وحدة إرسال واستقبال ضوئية ثنائية الاتجاه 40GBASE-SR QSFP28 850/900 نانومتر 100 متر DDM LC MMF

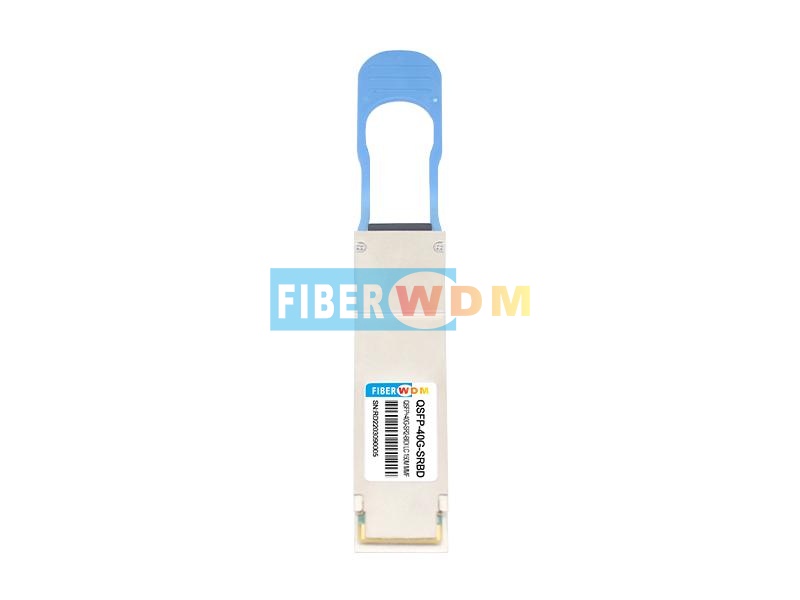

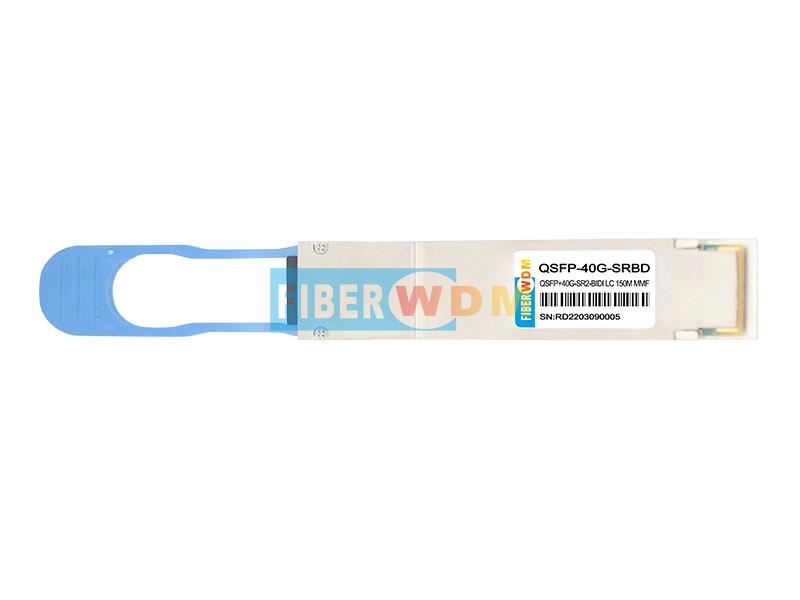

وحدة QSFP-40G-SRBD هي وحدة إرسال واستقبال ضوئية رباعية القنوات، قابلة للتوصيل، ثنائية الاتجاه (LC)، تعمل بتقنية الألياف الضوئية QSFP+، مصممة لتطبيقات إيثرنت بسرعة 40 جيجابت. تُعد هذه الوحدة عالية الأداء لتطبيقات الاتصال ثنائي الاتجاه قصير المدى والربط البيني. فهي تدمج أربعة مسارات بيانات كهربائية في كل اتجاه لنقل البيانات عبر كابل ألياف ضوئية ثنائي الاتجاه (LC). يعمل كل مسار كهربائي بسرعة 10.3125 جيجابت في الثانية، ويتوافق مع واجهة 40GE XLPPI.

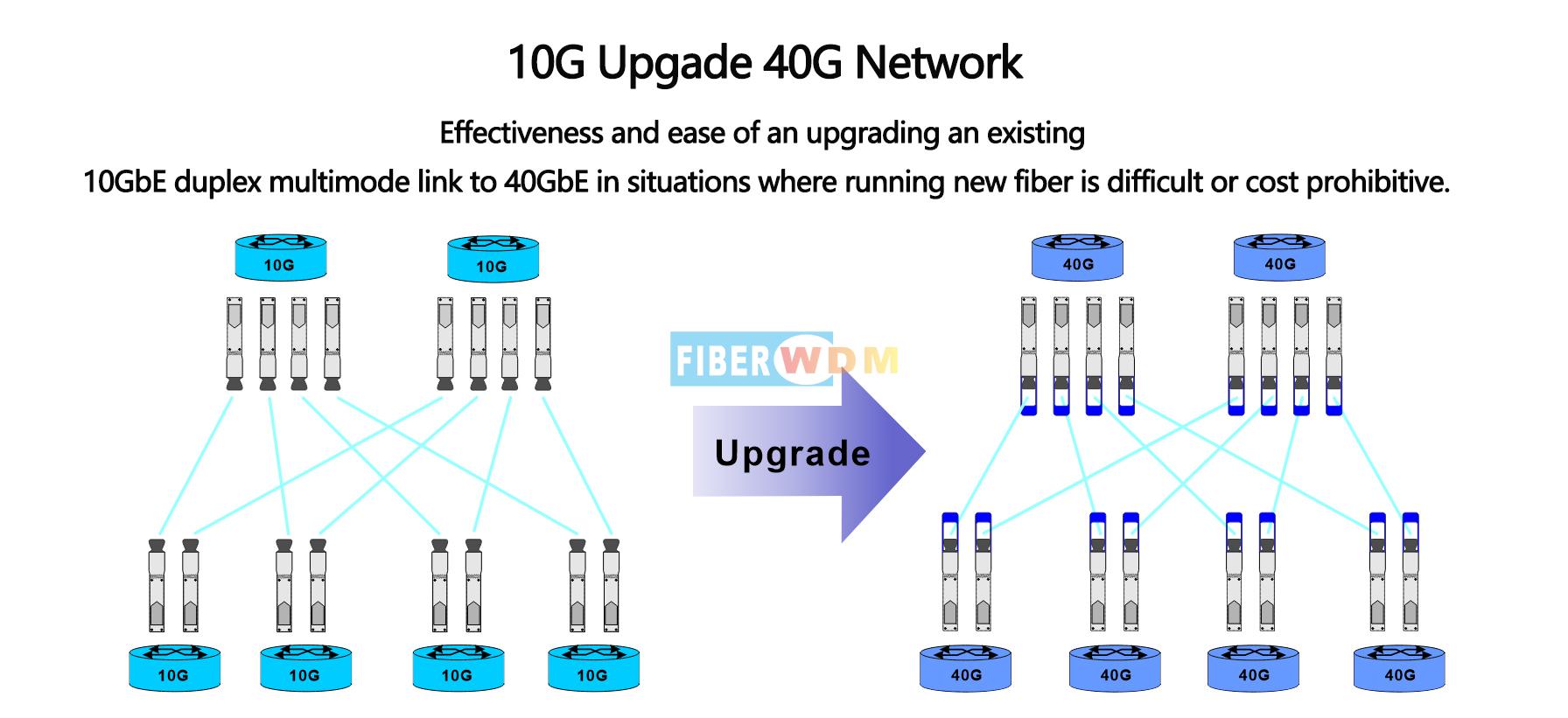

يقوم جهاز الإرسال والاستقبال QSFP-40G-SRBD داخليًا بتقسيم واجهة XLPPI 4x10G إلى قناتين كهربائيتين بسرعة 20 جيجابت/ثانية، حيث يتم الإرسال والاستقبال بصريًا عبر ليف بصري أحادي الاتجاه من نوع LC باستخدام بصريات ثنائية الاتجاه. ينتج عن ذلك عرض نطاق ترددي إجمالي يبلغ 40 جيجابت/ثانية في كابل LC مزدوج. يتيح ذلك إعادة استخدام بنية كابلات LC المزدوجة المثبتة لتطبيقات 40GbE.

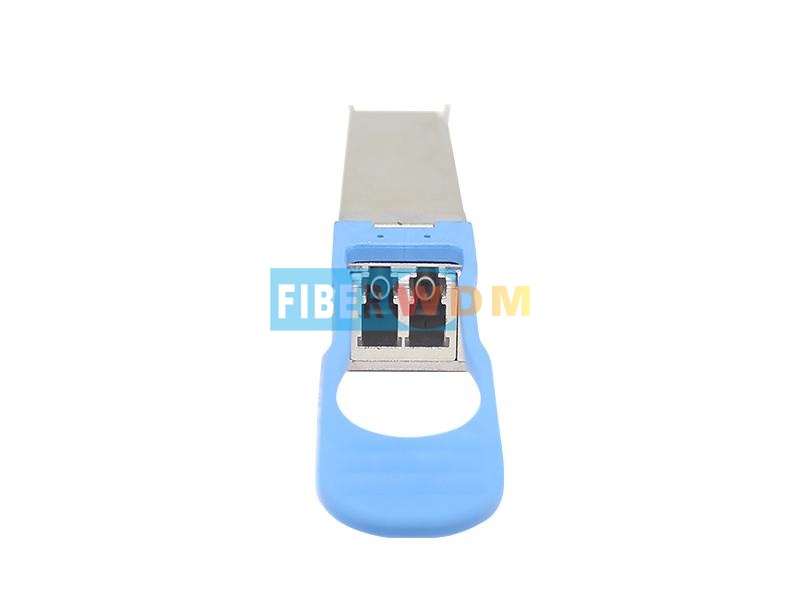

تدعم هذه الوحدة مسافات ربط تصل إلى 100 متر باستخدام ألياف OM3 و150 متر باستخدام ألياف OM4. صُممت هذه الوحدات للعمل عبر أنظمة الألياف متعددة الأنماط باستخدام طول موجي اسمي 850 نانومتر من جهة و900 نانومتر من الجهة الأخرى. تستخدم الواجهة الكهربائية موصلًا طرفيًا من نوع QSFP+ ذي 38 طرفًا، بينما تستخدم الواجهة الضوئية موصلًا ثنائي الاتجاه LC تقليديًا. تتضمن هذه الوحدة تقنية الدوائر المتكاملة وتقنية VCSEL المُثبتة لضمان موثوقية عالية، وعمر طويل، وأداء متميز، وخدمة متسقة.

سمات

• متوافق مع المواصفات الكهربائية 40GbE XLPPI وفقًا لمعيار IEEE 802.3ba-2010
• متوافق مع مواصفات QSFP+ SFF-8436
• مستوى الطاقة 4: أقصى طاقة 3.5 واط
• سلامة العين من الفئة 1M
• كثافة عالية للمنافذ: مسافة أفقية بين المنافذ 21 مم
• يعمل بسرعة 10.3125 جيجابت في الثانية لكل قناة كهربائية مع بيانات مشفرة 64 بت/66 بت
• تصل المسافة إلى 100 متر باستخدام الألياف الضوئية OM3 و150 متر باستخدام الألياف الضوئية OM4
• نطاق درجة حرارة التشغيل من +10 إلى +70 درجة مئوية
• جهاز إرسال واستقبال قابل للتوصيل أثناء التشغيل لسهولة التركيب والصيانة
• واجهة إدارة تسلسلية ثنائية الأسلاك (TWS) مع مقاطعات قابلة للإخفاء لتوسيع الوظائف
• يستخدم كابل ألياف ضوئية مزدوج LC قياسي يسمح بإعادة استخدام البنية التحتية للكابلات الموجودة
