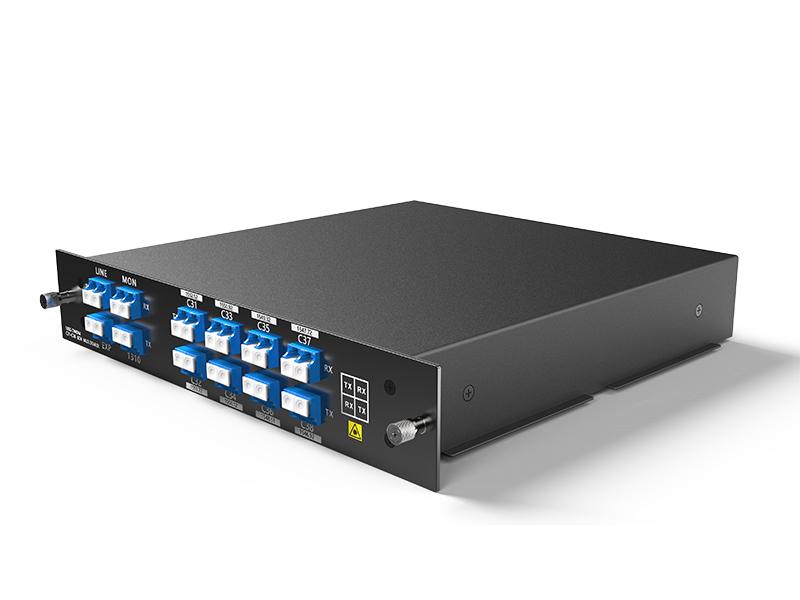

مُضاعِف/مُفكِّك إشارات DWDM ثنائي الألياف 8 قنوات C31-C38، مع 1310 نانومتر، ومنفذ مراقبة وتوسيع، وLC/UPC، وصندوق LGX، وفتحتين في رف 1U
القناة الثامنة DWDM MUX DEMUX تم تصميمه بواسطة FIBERWDM، بطول موجي من C31 إلى C38 (1552.52 نانومتر ~ 1546.92 نانومتر)، (بالمناسبة، يمكننا دعم تخصيص أطوال موجية أخرى)؛ وفقًا لشبكة ITU-T G.694.1 100 جيجاهرتز، فإنه يزيد من سعة نطاق النطاق C.
وحدة DWDM ذات 8 قنوات بمنفذ 1310 نانومتر هي وحدة سلبية تمامًا من نوع LGX، ويمكن تركيبها في رف 1U ذي فتحتين. يبلغ فقد الإدخال للمنتج: (منافذ الطول الموجي < 2.4 ديسيبل؛ منفذ 1310 نانومتر < 0.8 ديسيبل). وعند ربطها بمضخمات DWDM وجهاز DCM، يدعم نظام نقل DWDM ذو 8 قنوات الإرسال لمسافات طويلة.

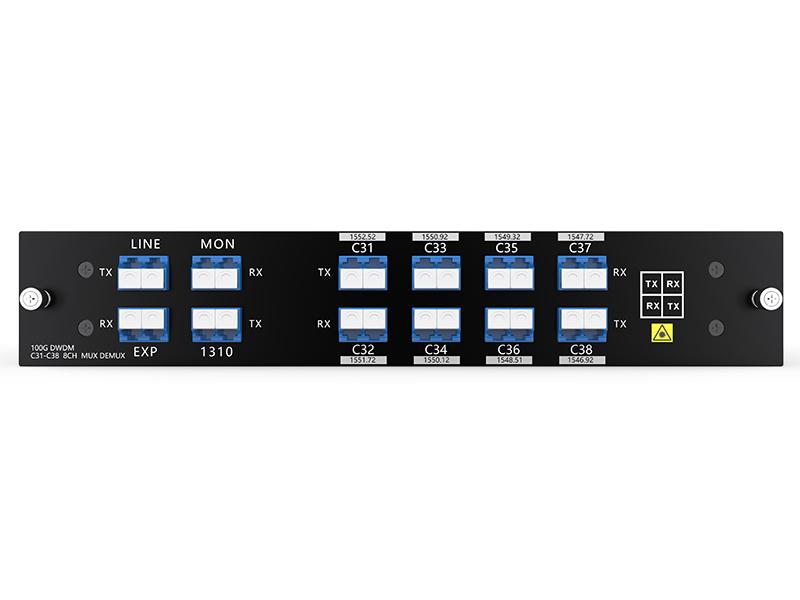

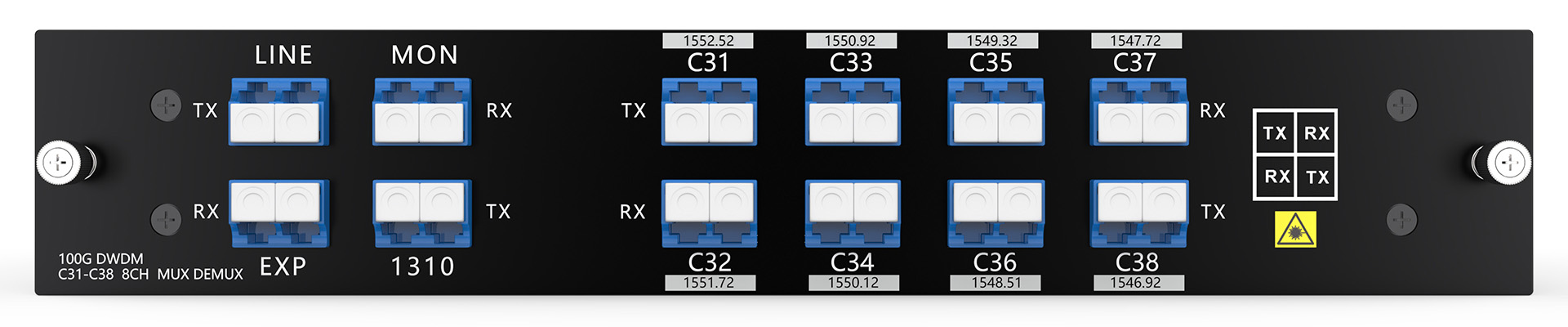

لوحة المنتج

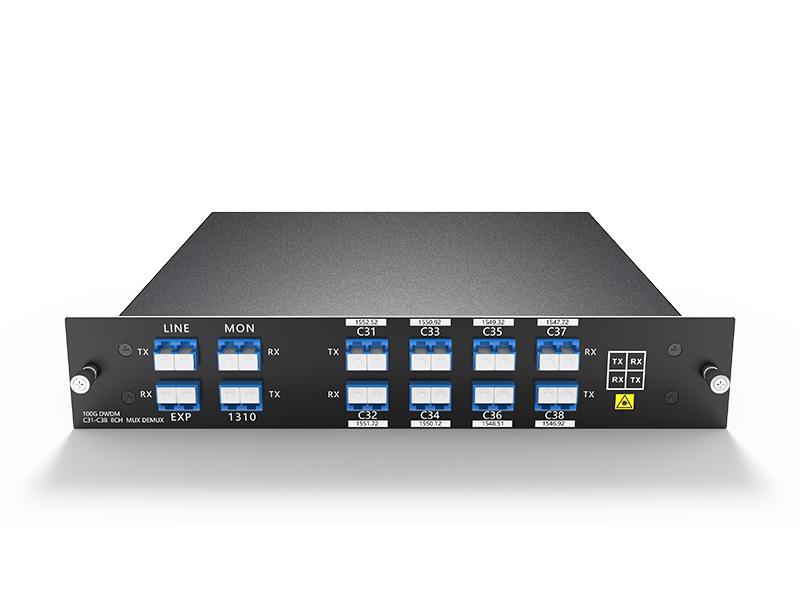

8 قنوات DWDM MUX DEMUX ألياف ضوئية مزدوجة
لاين لينك
إرسال عبر الألياف الضوئية المزدوجة بتقنية DWDM MUX/DEMUX ذات 8 قنوات
جهاز DWDM MUX DEMUX ذو 8 قنوات مع منفذ 1310 نانومتر، يدعم فرق 8 قنوات في ألياف بصرية لنقل البيانات من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.

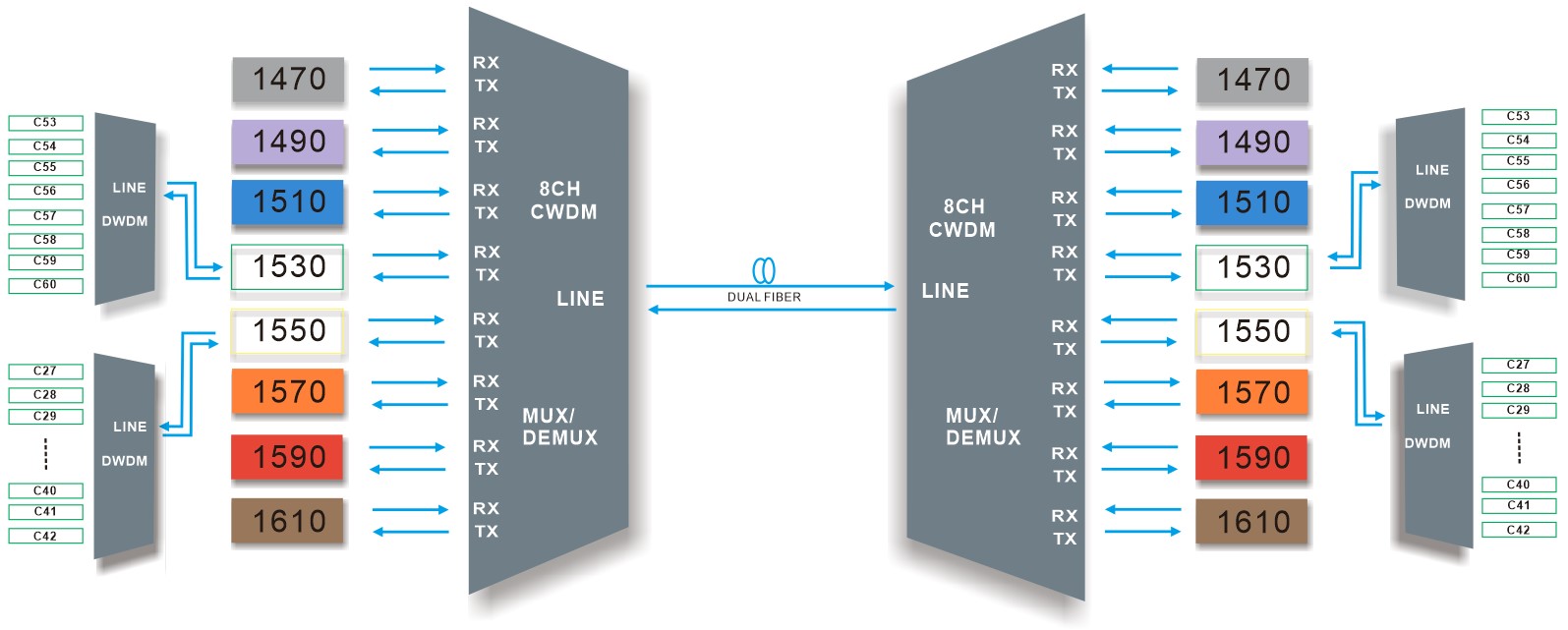

شبكة DWDM الهجينة عبر CWDM
تتراوح أطوال موجات CWDM بين 1260 و1625 نانومتر، والمسافة بين القنوات 20 نانومتر، ما يغطي فعليًا كامل نطاق أطوال موجات DWDM (1470-1625 نانومتر). وتتميز أطوال موجات DWDM بمسافات قنوات أصغر بكثير (0.8 نانومتر). لذا، يمكن استخدام أطوال موجات CWDM القريبة من أطوال موجات DWDM لنقل أطوال موجات DWDM.
مواصفات المنتج
|
الطول الموجي |
8 قنوات C31-C38 (أو موجات أخرى) |
تباعد القنوات |
100 جيجاهرتز (0.8 نانومتر) |
|
نطاق تمرير القناة |
±0.11 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤2.4 ديسيبل |
فقدان الاتصال |
≤3.2 ديسيبل |
|
عرض نطاق تمرير المنفذ 1310 نانومتر |
1260 نانومتر ~ 1360 نانومتر |
دقة الطول الموجي المركزي |
±0.05 نانومتر |
|
فقد الإدخال @ منفذ 1310 |
≤0.8 ديسيبل |
فقدان الإدخال بنسبة 1% شهريًا |
≤ 26 ديسيبل |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
غير متجاور ≥45 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX: 0.5 كجم رف ذو فتحتين ووحدة واحدة: 2.5 كجم |
الأبعاد (الارتفاع × العرض × العمق) |

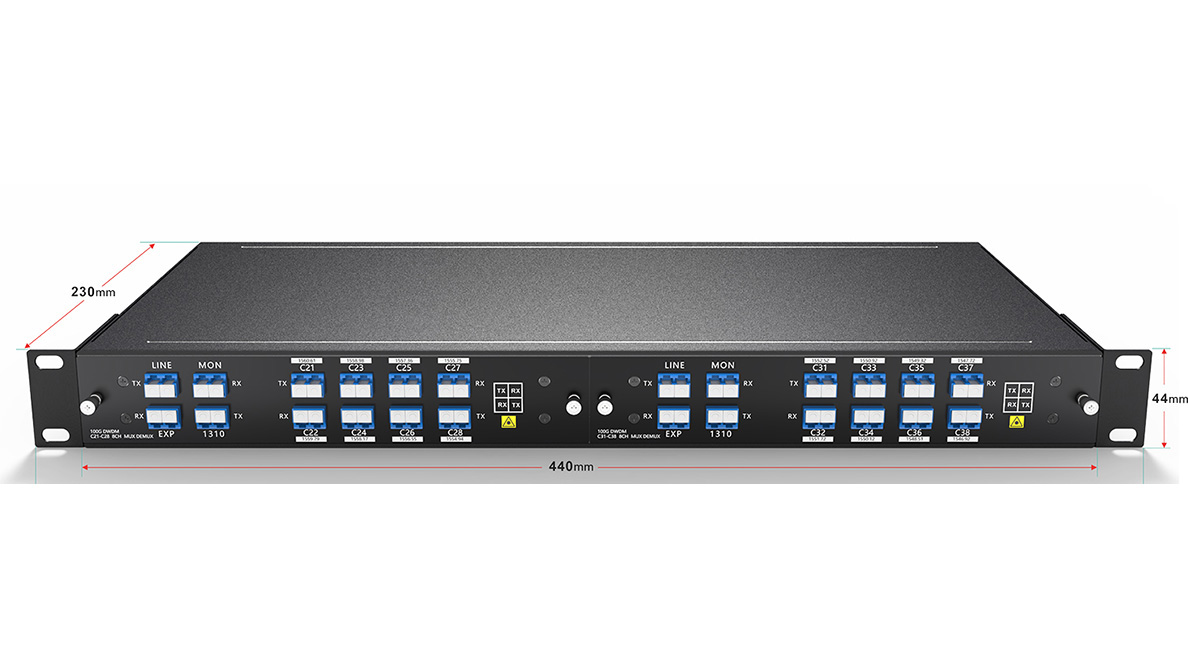

صندوق LGX: 220 × 200 × 39 مم رف 1U: 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
|

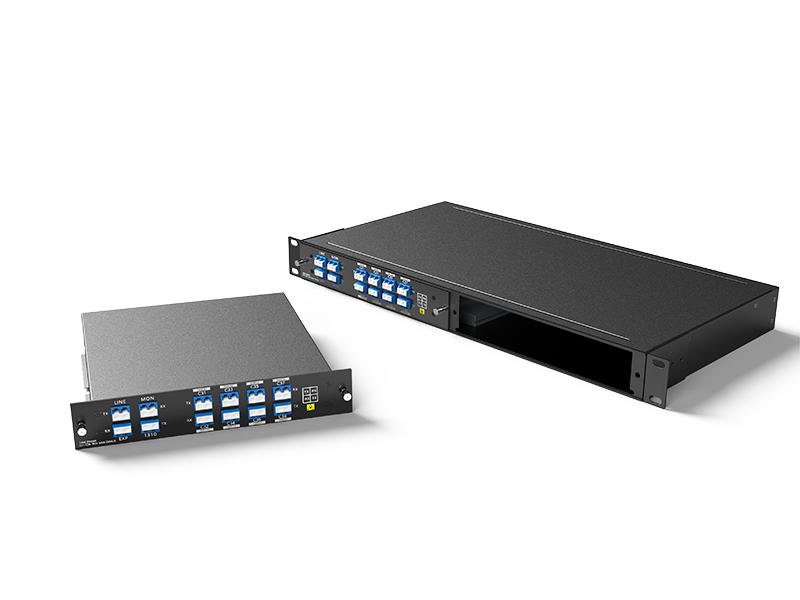

صندوق LGX قابل للتوصيل في رف 1U ذو فتحتين |

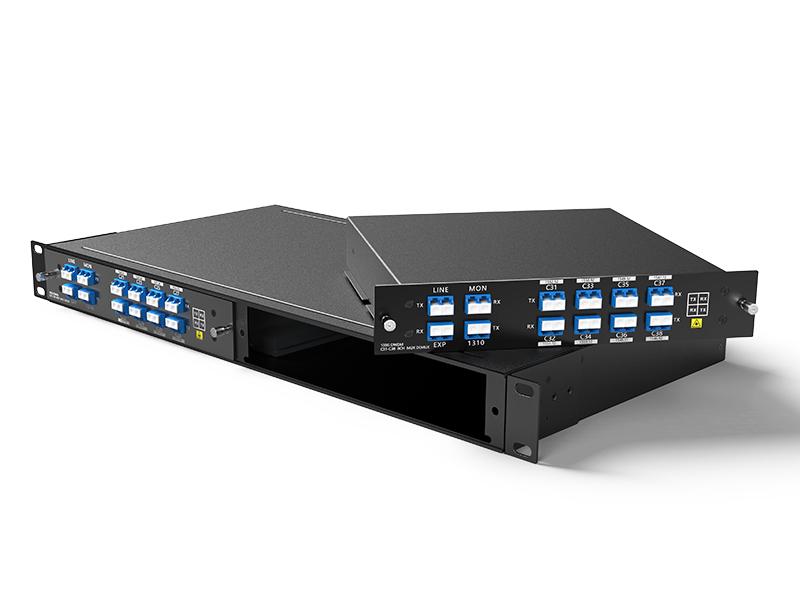

رف ذو فتحتين 1U لصندوق LGX |
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
DMD8-1U01-C2128-31M |
مُضاعِف/مُفكِّك إشارات DWDM ثماني القنوات (C21-C28) مع منفذ EXP و1310 نانومتر، ومنفذ مراقبة، وألياف ضوئية مزدوجة، وLC/UPC، وصندوق LGX قابل للتوصيل |
|
DMD8-1U01-Cxxxx-31M |
جهاز DWDM MUX DEMUX 8CH (Cxx-Cxx) مع منفذ EXP و1310 نانومتر، منفذ مراقبة، ألياف مزدوجة، LC/UPC، صندوق LGX قابل للتوصيل (مخصص) |
|
1U02-2LGX |
رف 1U مقاس 19 بوصة مزود بفتحتين لصندوق LGX القابل للتوصيل، 440 × 230 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
