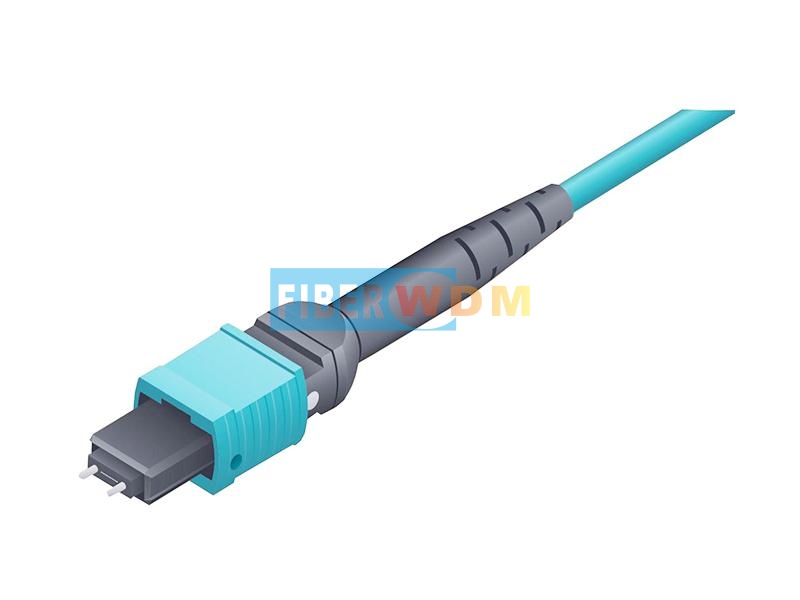

كابل MTP/MPO الرئيسي
تتكون تجميعات كابلات MTP/MPO الرئيسية ذات الموصلات المسبقة من كابلات دقيقة مغلفة بغلاف LSZH، تحتوي على 12 أو 24 أو 48 ليفًا ضوئيًا، وتنتهي من كلا الطرفين بموصلات MTP/MPO (بدون دبابيس). تُستخدم هذه الكابلات كوصلات رئيسية أو أفقية. توفر هذه الحلول سهلة التركيب، مع كابلات ذات لب دقيق، أقصى نصف قطر انحناء وأقل وزنًا وحجمًا للكابل. يتم تجهيز كابلات MTP/MPO الرئيسية مسبقًا في المصنع، واختبارها، وتعبئتها مع تقارير الاختبار. تتوفر هذه التجميعات بألياف OM3 وOM4 وSM. تتوفر أطوال قياسية 5 و10 و25 مترًا. كما تتوفر أطوال مخصصة عند الطلب. تُعبأ كابلات MTP/MPO الرئيسية على شكل لفائف بأطوال تصل إلى 50 مترًا، وعلى بكرات. تتوفر كابلات OM3 وOM4 باللون الأزرق الفاتح، بينما تتوفر كابلات SM باللون الأصفر.
مواصفات الأداء
|
م موصل صندوق البريد |
حلقة تثبيت قياسية SM MT |
حلقة تثبيت منخفضة الفقد SM MT |
حلقة تثبيت قياسية MM MT |
حلقة تثبيت منخفضة الفقد MM MT |
|||
|
بولندي |
شركة APC |
جهاز كمبيوتر |
شركة APC |
جهاز كمبيوتر |
جهاز كمبيوتر |
جهاز كمبيوتر |
|
|
IL(dB) |
عادي |
0.50 |
0.50 |
0.3 |
0.3 |
0.5 |
0.3 |
|
أقصى |
0.70 |
0.70 |
0.5 |
0.5 |
0.7 |
0.5 |
|
|
فقدان العودة (ديسيبل) |
60 |
45 |
60 |
45 |
20 |
20 |
|
|
قابلية التبادل (ديسيبل) |
≤0.3 |
||||||
|
المتانة (ديسيبل) |
≤0.2 ديسيبل (500 عملية تزاوج، وفقًا لمعيار EIA-455-21A) |
||||||
|
قوة الشد (ديسيبل) |
≤0.3 ديسيبل (بحد أقصى 66 نيوتن) |
||||||
|
درجة حرارة التشغيل (درجة مئوية) |
-20 إلى +60 |
||||||
|
درجة حرارة التخزين (درجة مئوية) |
-40 إلى +80 |
||||||

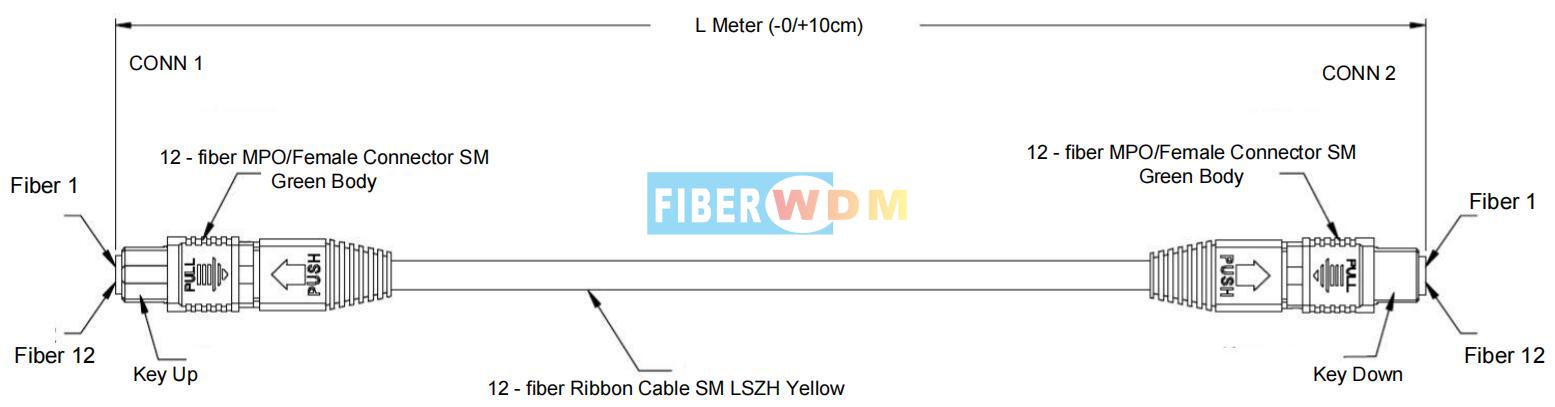

رسم توضيحي لهيكل التجميع
القطبية أ: مستقيم
|
رقم الألياف CONN 1 |
الألياف 1 |
الألياف 2 |
الألياف 3 |
الألياف 4 |
الألياف 5 |
الألياف 6 |
الألياف 7 |
الألياف 8 |
الألياف 9 |
الألياف 10 |
الألياف 11 |
فايبر 12 |
|
لون المخزن المؤقت |
أزرق |
البرتقالي |
أخضر |
بني |
رمادي |
أبيض |
أحمر |
أسود |
أصفر |
بنفسجي |
وَردَة |
أكوا |
|
رقم الألياف CONN2 |
الألياف 1 |
الألياف 2 |
الألياف 3 |
الألياف 4 |
الألياف 5 |
الألياف 6 |
الألياف 7 |
الألياف 8 |
الألياف 9 |
الألياف 10 |
الألياف 11 |
فايبر 12 |
القطبية ب: متقاطعة
|
رقم الألياف CONN 1 |
الألياف 1 |
الألياف 2 |
الألياف 3 |
الألياف 4 |
الألياف 5 |
الألياف 6 |
الألياف 7 |
الألياف 8 |
الألياف 9 |
الألياف 10 |
الألياف 11 |
فايبر 12 |
|
لون المخزن المؤقت |
أزرق |
البرتقالي |
أخضر |
بني |
رمادي |
أبيض |
أحمر |
أسود |
أصفر |
بنفسجي |
وَردَة |
أكوا |
|
رقم الألياف CONN2 |
الألياف 12 |
الألياف 11 |
الألياف 10 |
الألياف 9 |
الألياف 8 |
الألياف 7 |
فايبر 6 |
الألياف 5 |
الألياف 4 |
الألياف 3 |
الألياف 2 |
الألياف 1 |
القطبية ج: زوج متقاطع
|
رقم الألياف CONN 1 |
الألياف 1 |
الألياف 2 |
الألياف 3 |
الألياف 4 |
الألياف 5 |
الألياف 6 |
الألياف 7 |
الألياف 8 |
الألياف 9 |
الألياف 10 |
الألياف 11 |
فايبر 12 |
|
لون المخزن المؤقت |
أزرق |
البرتقالي |
أخضر |
بني |
رمادي |
أبيض |
أحمر |
أسود |
أصفر |
بنفسجي |
وَردَة |
أكوا |
|
رقم الألياف CONN2 |
الألياف 2 |
الألياف 1 |
الألياف 4 |
الألياف 3 |
الألياف 6 |
الألياف 5 |
الألياف 8 |
الألياف 7 |
الألياف 10 |
الألياف 9 |
الألياف 12 |
الألياف 11 |
معلومات الطلب
|
MPO CONN 1 |
MPO CONN2 |
عدد الألياف |
قطر الكابل |
طول الكابل |
نوع الألياف |
قطبية |
||
|
أنثى |
رمز المنتج العالمي (UPC) |
أنثى |
رمز المنتج العالمي (UPC) |
8 |
كابل بقطر 3.0 مم |
0.5 متر |
SM G652A |
القطبية أ |
|
ذكر |
شركة APC |
ذكر |
شركة APC |
12 |
كابل بقطر 4.5 مم |
1.0 متر |
SM G657A |
القطبية ب |
|
|
|
|
|
24 |
كابل بقطر 5.0 مم |
2.0 متر |
MM OM2 |
القطبية ج |
|
|
|
|
|
48 |
حدد |
3.0 متر |
MM OM3 |
|
|
|
|
|
|
حدد |
|
حدد |
MM OM4 |
|
|
|
|
|
|
|
|
|
حدد |
|
ملاحظة: ألوان ونوع الموصل والكابل قياسية، إذا كنت ترغب في تحديد شيء آخر، يرجى الاتصال بنا.
