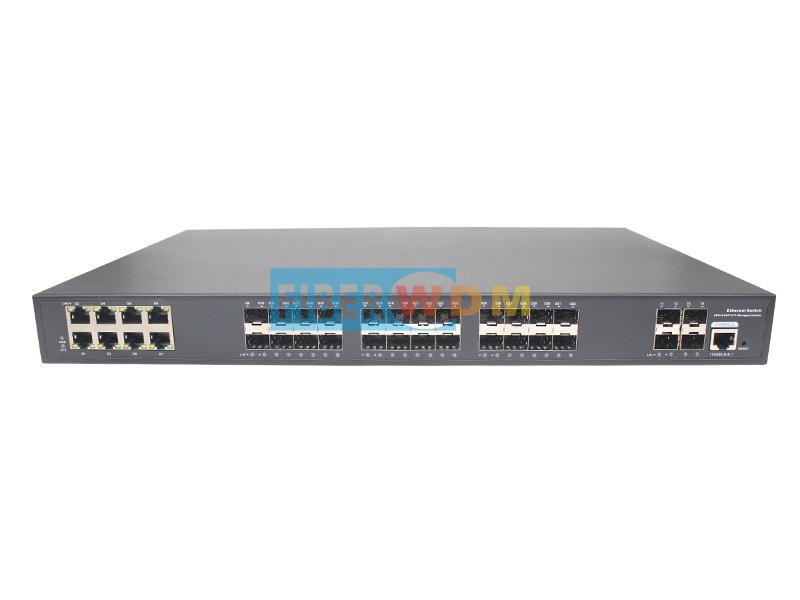

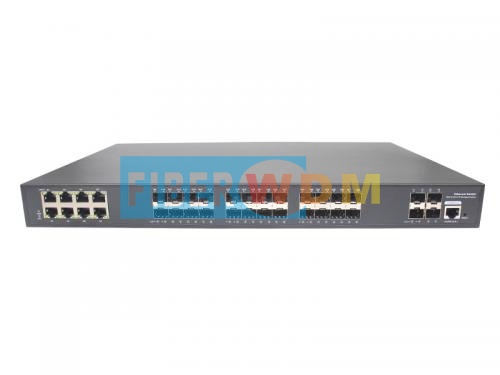

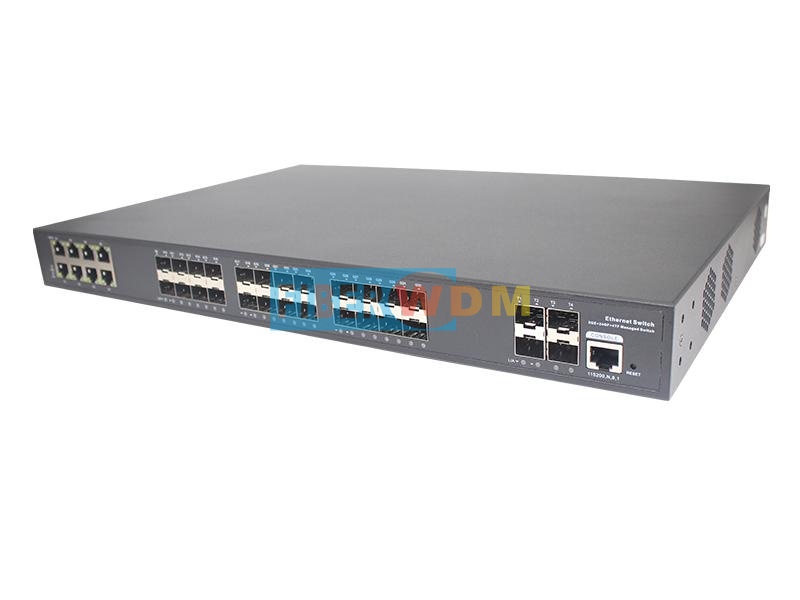

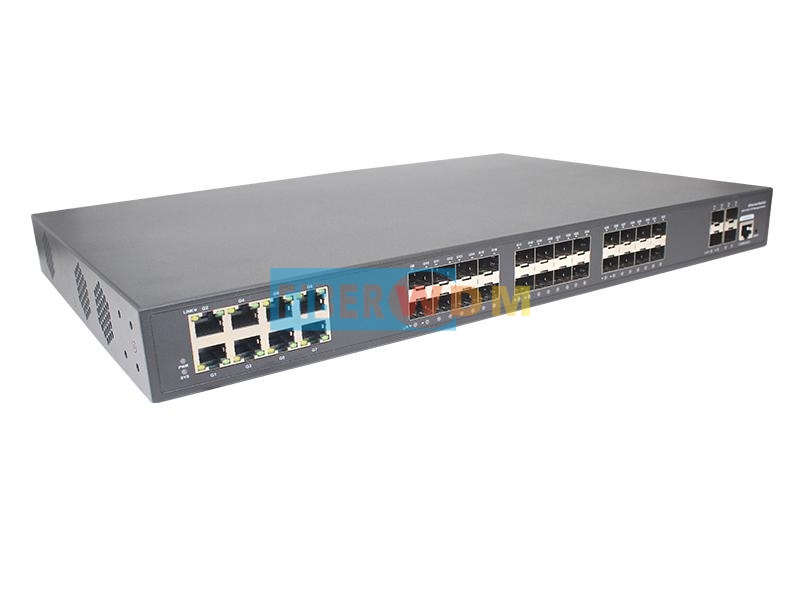

محول شبكة مزود بـ 8 منافذ RJ45 بسرعة 10/100/1000 ميجابت في الثانية و24 منفذ SFP بسرعة جيجابت في الثانية و4 منافذ SFP+ بسرعة 10 جيجابت في الثانية

نموذج

SW-GX24GE8-4X-10GSFP+

خصائص الواجهة

ميناء ثابت

8 منافذ RJ45 من نوع 10/100/1000Base-T (بيانات)

واجهة ألياف بصرية SFP بسرعة 24 × 1000 ميجابت في الثانية

4 منافذ SFP+ بسرعة 1/10 جيجابت (للبيانات)

منفذ RS232 واحد لوحدة التحكم (115200، N، 8، 1)

منفذ إيثرنت

تدعم المنافذ من 1 إلى 8 سرعات 10/100/1000Base-T، مع خاصية الاستشعار التلقائي، وتقنية MDI/MDI-X ثنائية الاتجاه (كاملة/نصف مزدوجة) مع التكيف الذاتي.

زوج ملتوي

الانتقال

10BASE-T: Cat3,4,5 UTP(≤100 متر)

100BASE-TX: كابل UTP من الفئة 5 أو أحدث (≤100 متر)

1000BASE-T: كابل UTP من الفئة Cat5e أو أحدث (≤100 متر)

منفذ فتحة SFP

واجهة ألياف ضوئية 10G SFP+، لا تتوافق الوحدات الضوئية افتراضيًا (طلب اختياري أحادي الوضع /

وحدة بصرية متعددة الأنماط، أحادية الألياف / ثنائية الألياف. (LC)

توسيع منفذ SFP

وحدة بصرية وحلقة بتردد 2.5 جيجاهرتز مع خاصية رفع تردد التشغيل التوربيني

كابل الألياف الضوئية/

مسافة

وضع متعدد: 850 نانومتر / 0 ~ 500 ميجا (1.25 جيجا)، 0-300 ميجا / (10 جيجا)،

الوضع الفردي: 1310 نانومتر / 0 ~ 40 كم، 1550 نانومتر / 0 ~ 120 كم.

معلمات الشريحة

شبكة

المستوى الثاني+

نوع الإدارة

بروتوكول الشبكة

IEEE802.3 10BASE-T، IEEE802.3i 10Base-T

IEEE802.3u 100Base-TX، IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X، IEEE802.3ae 10GBase-SR/LR، IEEE802.3x

وضع إعادة التوجيه

التخزين والإرسال (بسرعة سلكية كاملة)

سعة التبديل

598 جيجابت في الثانية

إعادة التوجيه

معدل النقل عند 64 بايت

131 مليون حزمة في الثانية

ماك

32 ألف

ذاكرة مؤقتة

32 مليون

إطار جامبو

9.6 ألف

مؤشر LED

الطاقة: PWR (أصفر)، النظام: SYS (أصفر)، الشبكة: Link (أصفر)،

منفذ الألياف الضوئية: L/A (أخضر)

مفتاح إعادة الضبط

نعم، يدعم مفتاحًا واحدًا لاستعادة إعدادات المصنع

مزود الطاقة

إجمالي الطاقة / المدخلات

الجهد االكهربى

60 واط / (تيار متردد 100-240 فولت)

استهلاك الطاقة

وضع الاستعداد <35 واط، الحمل الكامل <55 واط

مزود الطاقة

مزود طاقة مدمج، تيار متردد 100~240 فولت، 50-60 هرتز، 1.0 أمبير

المعلمة الفيزيائية

عملية TEMP /

رطوبة

-20 إلى +55 درجة مئوية، رطوبة نسبية من 5% إلى 90%، بدون تكثف

درجة حرارة التخزين /

رطوبة

-40 إلى +75 درجة مئوية، 5% إلى 95% رطوبة نسبية، بدون تكثف

الأبعاد (الطول × العرض × الارتفاع)

440 × 290 × 44.5 مم

الوزن الصافي / الوزن الإجمالي

أقل من 4.4 كجم / أقل من 5.0 كجم

تثبيت

تركيب على سطح المكتب أو على الحائط أو في خزانة مقاس 19 بوصة 1U

الشهادات والضمانات

الحماية من الصواعق / مستوى الحماية

الحماية من الصواعق: 4 كيلو فولت 8/20 ميكروثانية؛ مستوى الحماية: IP30

شهادة

CCC؛ علامة CE، للاستخدام التجاري؛ CE/LVD EN60950؛ FCC الجزء 15 الفئة B؛ RoHS

ضمان

صيانة مدى الحياة لمدة 3 سنوات

ميزات إدارة الشبكة

واجهة المستخدم

IEEE802.3X (ثنائي الاتجاه الكامل)

إعداد حماية درجة حرارة المنفذ

إعداد توفير الطاقة لمنفذ إيثرنت الأخضر

التحكم في عاصفة البث بناءً على سرعة المنفذ

الحد الأقصى لسرعة تدفق الرسائل في منفذ الوصول.

يبلغ الحد الأدنى لحجم الجسيمات 64 كيلوبت في الثانية.

سمات

إدارة الشبكة من الطبقة الثانية وما فوق

إدارة IPv4/IPv6

توجيه الطبقة الثالثة

مسار ثابت، مسار افتراضي @ 128 قطعة، معدل تراكمي سنوي @ 1024 قطعة

شبكة VLAN

شبكة VLAN تعتمد على عنوان MAC

شبكة VLAN المستندة إلى البروتوكول

تكوين VLAN الصوتي، QinQ

شبكة VLAN 4K تعتمد على المنفذ، IEEE802.1q

تكوين المنافذ للوصول، والوصلات الرئيسية، والهجينة

تجميع الموانئ

LACP، التجميع الثابت

الحد الأقصى 26 مجموعة تجميع و8 منافذ لكل مجموعة.

شجرة ممتدة

STP (IEEE802.1d)، RSTP (IEEE802 1w)، MSTP (IEEE802.1s)

الحلقة الصناعية

بروتوكول الشبكة

G.8032 (ERPS)، زمن الاسترداد أقل من 20 مللي ثانية

255 حلقة كحد أقصى، بحد أقصى 1024 جهازًا لكل حلقة.

البث المتعدد

MLD Snooping v1/v2، Multicast VLAN

مراقبة IGMP الإصدار 1/2، مجموعات البث المتعدد بحد أقصى 1024، تسجيل خروج سريع

نسخ المنفذ

نسخ البيانات ثنائي الاتجاه بناءً على المنفذ

جودة الخدمة

تحديد معدل التدفق

تصفية الحزم القائمة على التدفق

8* طوابير الإخراج لكل منفذ

802. تعيين أولوية 1p/DSCP

جودة الخدمة التفاضلية، علامة الأولوية/ملاحظة

خوارزمية جدولة قائمة الانتظار (SP، WRR، SP+WRR)

الرباط الصليبي الأمامي

إصدار قوائم التحكم بالوصول (ACL) المستندة إلى المنفذ، وقوائم التحكم بالوصول المستندة إلى المنفذ وشبكة VLAN.

تصفية الحزم من الطبقة الثانية إلى الطبقة الرابعة، مع مطابقة أول 80 بايت من الرسالة. توفير قائمة التحكم بالوصول (ACL) بناءً على

عنوان MAC، عنوان MAC الوجهة، عنوان IP المصدر، عنوان IP الوجهة،

نوع بروتوكول IP، منفذ TCP/UDP، نطاق منفذ TCP/UDP، وشبكة VLAN، إلخ.

حماية

ربط IP-MAC-VLAN-Port

فحص بروتوكول ARP، وهجوم مكافحة حجب الخدمة

AAA و RADIUS، حد تعلم MAC

ثقوب سوداء في نظام ماك، حماية مصدر IP

مصادقة IEEE802.1X وعنوان MAC

التحكم في عاصفة البث، نسخة احتياطية لبيانات المضيف

SSH 2.0، SSL، عزل المنافذ، تحديد سرعة رسائل ARP

إدارة المستخدمين الهرمية وحماية كلمات المرور

DHCP

عميل DHCP، مراقبة DHCP، خادم DHCP، مرحل DHCP

إدارة

استعادة بمفتاح واحد

تشخيص الكابلات، LLDP

إدارة المواقع الإلكترونية (HTTPS)

بروتوكول NTP، سجل عمل النظام، اختبار Ping

عرض حالة الاستخدام الفوري لوحدة المعالجة المركزية

وحدة التحكم/مودم AUX/Telnet/SSH2.0 CLI

التنزيل والإدارة عبر بروتوكولات FTP وTFTP وXmodem وSFTP وSNMP الإصدار 1/2C/3
