تتكون أجهزة الوصول المزدوج أحادية الخط ذات النطاق العريض لشبكة PON عادةً من مكونين رئيسيين: مُضاعِف الإرسال الضوئي (MUX) ومُقسِّم الإرسال الضوئي (DEMUX). يُستخدم مُضاعِف الإرسال الضوئي لدمج إشارات الإرسال من مستخدمين (من المستخدم إلى OLT)، بينما يُستخدم مُقسِّم الإرسال الضوئي لفصل إشارات الاستقبال (من OLT). (إلى المستخدم). يتم إرسال إشارات مستخدمين اثنين بأطوال موجية مختلفة، ويقوم الفاصل البصري بفصل الإشارات وفقًا للأطوال الموجية.

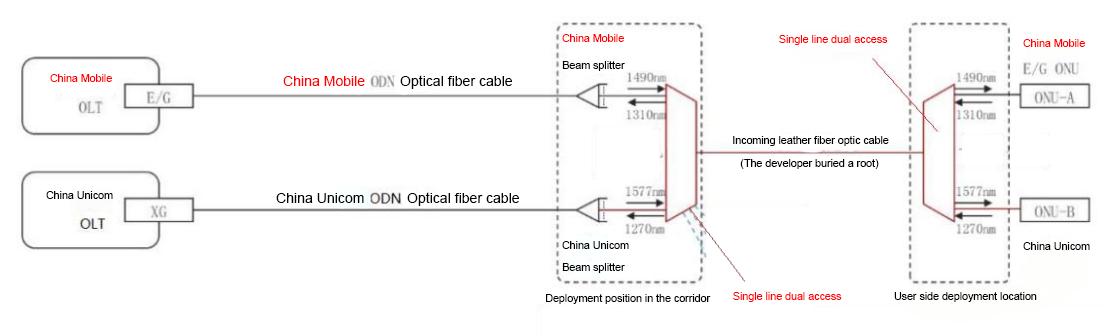

الطلب كالتالي:

يعتمد هذا المخطط على خط واحد ووصول مزدوج ، بغض النظر عما إذا كان الهاتف المحمول مشمولاً بشبكة EPON/GPON أو 10G EPON (النوع المتناظر) / يمكن تفعيل قنوات XGPON 1491/1310 أو 1577/1270 عبر تقنية "الوصول المزدوج بخط واحد" لتوفير اتصال متزامن بالإنترنت عبر الهاتف المحمول والإنترنت المنزلي. وذلك لتلبية احتياجات المستخدمين المتعددين في غرفة واحدة، أو المستخدمين المتعددين في غرفة واحدة، أو حتى توفير خدمة الإنترنت المنزلي في غرفة واحدة قبل انتهاء صلاحية الخدمة، مع إمكانية التوصيل/التحويل السريع للشبكة.

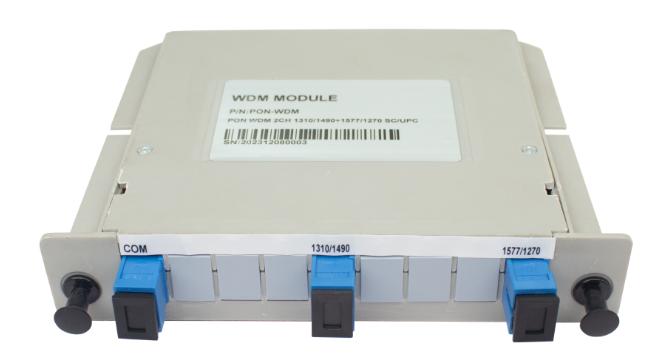

يُعد جهاز FIBERWDM أحادي الخط ثنائي الوصول لشبكات PON ذات النطاق العريض مفيدًا لمزودي خدمات النطاق العريض لتحقيق استخدام أمثل للموارد، وتقليل استخدام الألياف الضوئية، وخفض تكاليف إنشاء الشبكة. في الوقت نفسه، يمكن للمستخدمين الاستمتاع بسرعات نطاق عريض أعلى واتصالات شبكية أكثر استقرارًا.
