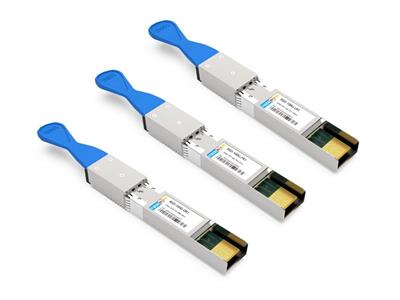

مع تزايد الطلب على ربط مراكز البيانات، أصبحت أجهزة الإرسال والاستقبال الضوئية أحادية الطول الموجي المتوافقة مع معيار 100G Lambda MSA الخيار السائد نظرًا لمزاياها المتمثلة في الكثافة العالية، واستهلاك الطاقة المنخفض، والتكلفة المنخفضة. استنادًا إلى أجهزة الإرسال والاستقبال الضوئية الثلاثة المعبأة من نوع SFP56-DD التي تنتجها شركتنا، وهي:
100G SFP-DD DR1
(RSD-100G-DR1)،
100G SFP-DD FR1
(RSD-100G-FR1) و
100G SFP-DD LR1
(RSD-100G-LR1)، تُجري هذه الورقة مقارنة شاملة لميزاتها التقنية لمساعدتك في اتخاذ القرار الأمثل لسيناريوهات التطبيق المحددة.
|
اسم المنتج
|
رقم الموديل
|
وصف المنتج
|
|
100G SFP-DD DR1
|
RSD-100G-DR1
|
SFP56-DD DR1,106.25 جيجابت/ثانية، 500 متر، EML+PIN، SMF، موصل LC مزدوج
|
|
100G SFP-DD FR1
|
RSD-100G-FR1
|
SFP56-DD FR1,106.25 جيجابت/ثانية، 2 كم، EML+PIN، SMF، موصل LC مزدوج
|
|
100G SFP-DD LR1
|
RSD-100G-LR1
|
SFP56-DD LR1,106.25 جيجابت/ثانية، 10 كم، EML+PIN، SMF، موصل LC مزدوج
|
أولاً: مقارنة شاملة للمواصفات الأساسية
تتوافق جميع أجهزة الإرسال والاستقبال الثلاثة مع معايير SFP56-DD MSA وIEEE802.3cu، وتعتمد تقنية تعديل PAM4 لتحويل إشارتين كهربائيتين بسرعة 53 جيجابت في الثانية إلى إشارة ضوئية واحدة بسرعة 106 جيجابت في الثانية. تتشابه هذه الأجهزة في الشكل الخارجي، وواجهة LC ثنائية الاتجاه، ودرجة حرارة التشغيل (من 0 إلى 70 درجة مئوية)، ولكنها تختلف اختلافًا كبيرًا في مسافة الإرسال والمعايير الضوئية الرئيسية.
|
ميزة
|
RSD-100G-DR1
|
RSD-100G-FR1
|
RSD-100G-LR1
|
|
أقصى مسافة إرسال
|
500 متر
|
2 كم
|
10 كم
|
|
الطول الموجي المركزي
|
1311 نانومتر (1304.5-1317.5 نانومتر)
|
1311 نانومتر (1304.5-1317.5 نانومتر)
|
1311 نانومتر (1304.5-1317.5 نانومتر)
|
|
نوع جهاز الإرسال
|
شمع باعث للضوء مبرد
|
شمع باعث للضوء مبرد
|
شمع باعث للضوء مبرد
|
|
نوع جهاز الاستقبال
|
دبوس
|
دبوس
|
دبوس
|
|
أقصى استهلاك للطاقة
|
3.5 واط
|
3.5 واط
|
3.5 واط
|
|
متوسط القدرة الضوئية المرسلة
|
-2.6~4.0 ديسيبل ميلي واط
|
-2.4 ~ 4.0 ديسيبل ميلي واط
|
-1.4 ~ 4.5 ديسيبل ميلي واط
|
|
حساسية جهاز الاستقبال
|
-4.0 ديسيبل ميلي واط
|
-4.5 ديسيبل ميلي واط
|
-6.1 ديسيبل ميلي واط
|
|
حساسية جهاز الاستقبال
|
-5.6~4.5 ديسيبل ميلي واط
|
-6.4 ~ 4.5 ديسيبل ميلي واط
|
-7.7 ~ 4.5 ديسيبل ميلي واط
|
|
سيناريوهات التطبيق النموذجية
|
الربط البيني فائق القصر في غرف الحاسوب ومجموعات الذكاء الاصطناعي
|
الربط البيني قصير المدى في المباني، وتجميع شبكات الحرم الجامعي
|
شبكات الحرم الجامعي واسعة النطاق، وإمكانية الوصول إلى المناطق الحضرية، وDCI بعيد المدى
|
ثانيًا: مقارنة متعمقة للميزات
1. مسافة الإرسال وميزانية الربط
هذا هو الفرق الأساسي بين أجهزة الإرسال والاستقبال الثلاثة، والذي يحدد بشكل مباشر استقرار الرابط.
RSD-100G-DR1 (500 متر)
-
تحديد المواقع: مُحسَّن للمسافات القصيرة للغاية، ويستخدم عادةً للربط داخل نفس الخزانة أو بين الخزائن المتجاورة.
-
الأداء: تبلغ حساسية جهاز الاستقبال -4.0 ديسيبل ميلي واط. على الرغم من أن الحد الأدنى لطاقة الإرسال (-2.6 ديسيبل ميلي واط) أقل قليلاً من جهاز FR1، إلا أن توهين الألياف ضئيل للغاية نظرًا لقصر مسافة الإرسال، مما يفي تمامًا بمتطلبات ميزانية الربط في حدود 500 متر.
ملاحظة: يُعدّ DR1 الحل الأمثل من حيث التكلفة للاتصالات قصيرة المدى. إذا كان طول الوصلة محدودًا بدقة ضمن 500 متر (مثل الكابلات عالية الكثافة داخل مراكز البيانات الكبيرة)، فإن DR1 يوفر نفس معدل نقل البيانات الذي يوفره FR1/LR1، وعادةً ما يقدم مزايا تكلفة أفضل أو تحسينات توافق محددة.
RSD-100G-FR1 (2 كم)
-
تحديد المواقع: جهاز إرسال واستقبال قياسي قصير المدى يغطي معظم السيناريوهات داخل مراكز البيانات.
-
الأداء: تم تحسين حساسية جهاز الاستقبال إلى -4.5 ديسيبل ميلي واط، مما يدعم الإرسال المستقر حتى مسافة كيلومترين.
ملاحظة: قد يؤدي فرض استخدام DR1 للوصلات التي تتجاوز 500 متر إلى ارتفاع حاد في معدل خطأ البت بسبب عدم كفاية هامش الطاقة البصرية.
RSD-100G-LR1 (10 كم)
-
تحديد المواقع: جهاز رائد للمسافات المتوسطة والطويلة مع أقوى مقاومة للتوهين.
-
الأداء: يتميز بأفضل حساسية استقبال (-6.1 ديسيبل ميلي واط) وأعلى حد أدنى للطاقة المرسلة (-1.4 ديسيبل ميلي واط) من بين الثلاثة.
ملاحظة: يتميز LR1 بأقصى قدر من التكرار في ميزانية الربط. حتى لو كانت مسافة النشر الفعلية 500 متر أو كيلومتر واحد فقط، فإذا كان رابط الألياف يحتوي على عدد كبير من وصلات الانصهار، أو موصلات قديمة، أو جودة ألياف عامة، فإن اختيار LR1 يوفر "تأمينًا" موثوقًا للغاية ويتجنب انقطاع الاتصال الناتج عن فقدان الربط المفرط.
2. نسبة استهلاك الطاقة وكفاءة الطاقة
يبلغ الحد الأقصى لاستهلاك الطاقة لجميع أجهزة الإرسال والاستقبال الثلاثة حوالي 3.5 واط.
-
تحليل كفاءة الطاقة: عند نفس استهلاك الطاقة، يوفر LR1 مسافة نقل تبلغ 20 ضعف مسافة نقل DR1.
-
استراتيجية الاختيار:
-
بالنسبة لمراكز البيانات فائقة الحجم، إذا كانت 90% من الروابط في نطاق 100 متر، فقد يوفر النشر الجماعي لـ DR1 مزايا أكثر في تكاليف الشراء (رهنًا بأسعار المورد)، ويمكن أن يقلل قليلاً من الحمل الحراري للنظام (قد يكون لبعض تطبيقات DR1 استهلاك طاقة أقل قليلاً).
-
إذا تم النظر في توسيع بنية الشبكة في المستقبل (على سبيل المثال، من الاتصال داخل الرف إلى الاتصال بين الغرف)، فإن النشر المباشر لـ LR1 يمكن أن يتجنب تكاليف البناء ومخاطر انقطاع الخدمة الناجمة عن استبدال جهاز الإرسال والاستقبال في المستقبل، مما يحقق "نشرًا واحدًا، بدون قلق لمدة عقد من الزمان".
3. التوافق والتوحيد القياسي
-
معايير البروتوكول: تتوافق جميعها الثلاثة تمامًا مع معايير 100G Lambda MSA و IEEE802.3cu.
-
قابلية التشغيل البيني:
-
تعتبر DR1 و FR1 و LR1 قابلة للتشغيل المتبادل بشكل عام طالما أن طول الرابط الفعلي يقع ضمن النطاق المقدر لأقصر جهاز إرسال واستقبال وأن الطاقة الضوئية تقع ضمن النطاق المسموح به لطرف الاستقبال (بدون تحميل زائد ولا تقل عن الحساسية).
-
مثال: توصيل ألياف بطول 300 متر مع أجهزة إرسال واستقبال LR1 في كلا الطرفين أمر طبيعي تمامًا؛ عادةً ما ينجح توصيل ألياف بطول 400 متر مع جهاز DR1 في أحد الطرفين وجهاز LR1 في الطرف الآخر، ولكن من الضروري التأكد من أن الطاقة الضوئية المستلمة عند طرف DR1 ليست أقل من -4.0 ديسيبل ميلي واط.
-
المراقبة التشخيصية الرقمية (DDM): وظائف تشخيصية رقمية كاملة مدمجة تراقب في الوقت الحقيقي درجة الحرارة والجهد والطاقة الضوئية المرسلة/المستقبلة وتيار الانحياز من خلال واجهة I2C، مما يسهل استكشاف الأخطاء وإصلاحها وإدارة الأداء لموظفي التشغيل والصيانة.
-
دعم تصحيح الأخطاء الأمامية: يدعم الجميع KP-FEC (يستخدم لتحقيق المسافة الاسمية)، وKR-FEC اختياري في بعض السيناريوهات.
4. تكنولوجيا معالجة الإشارات
تعتمد الأجهزة الثلاثة جميعها تقنية PAM4 (تعديل سعة النبضة بأربعة مستويات):
-
الواجهة الكهربائية: 2 × 53.125 جيجابت/ثانية PAM4 (100GAUI-2).
-
الواجهة البصرية: 1 × 106.25 جيجابت/ثانية PAM4. يستخدم هذا التصميم عرض النطاق الترددي أحادي الطول الموجي بشكل فعال، ويحقق معدل بيانات مضاعفًا عند نفس معدل الباود مقارنة بتعديل NRZ التقليدي، مما يحسن الكفاءة الطيفية بشكل كبير.
ثالثًا: سيناريوهات التطبيق
RSD-100G-DR1 (500 متر)
-
مراكز البيانات فائقة الكثافة: مناسبة لربط مفاتيح Top of Rack (ToR) داخل نفس صف الخزائن أو بين الصفوف المتجاورة.
-
مجموعات الحوسبة عالية الأداء/الذكاء الاصطناعي: اتصالات فائقة السرعة ذات مدى قصير للغاية بين الخوادم والمحولات في السيناريوهات التي تتطلب زمن استجابة حرج.
-
المشاريع قصيرة المدى الحساسة للتكلفة: تعمل كحل أحادي الطول الموجي 100G الأكثر فعالية من حيث التكلفة عندما يتم التأكد من أن المسافة لا تزيد عن 500 متر وأن جودة الألياف جيدة.
RSD-100G-FR1 (2 كم)
-
الربط البيني في المباني الكبيرة: ربط إطار التوزيع الوسيط (IDF) وإطار التوزيع الرئيسي (MDF) في طوابق مختلفة من نفس المبنى.
-
طبقة تجميع شبكة الحرم الجامعي: مناسبة للاتصالات بين المباني في الحرم الجامعي متوسط الحجم (بمسافة 500 متر - 2 كيلومتر).
-
الربط القياسي لمراكز البيانات: الربط الروتيني بين غرف الكمبيوتر المختلفة في نفس الحرم الجامعي، في الحالات التي تتجاوز فيها المسافة 500 متر ولكنها أقل من 10 كيلومترات.
RSD-100G-LR1 (10 كم)
-
شبكات الحرم الجامعي واسعة النطاق: ربط العديد من المباني المكتبية أو المصانع الصناعية المنتشرة جغرافيا (2 كم - 10 كم).
-
طبقة الوصول إلى شبكة المنطقة الحضرية: روابط وصول بسرعة 100 جيجابت في الثانية لشركات الاتصالات أو شبكات المؤسسات الكبيرة.
-
بيئات الوصلات ذات الفقد العالي: يُنصح به بشدة. حتى بالنسبة للمسافات القصيرة (مثل أقل من 500 متر)، إذا كانت وصلة الألياف قديمة، أو تحتوي على العديد من الموصلات أو فقد عالٍ في المقسم، فإن ميزانية الطاقة العالية لـ LR1 هي الخيار الوحيد لضمان استقرار الوصلة.
-
احتياطي التوسع المستقبلي: سيناريوهات تكون فيها المسافة المحددة غير مؤكدة في مرحلة التخطيط الأولية أو يُتوقع فيها التوسع لمسافات طويلة في المستقبل.
رابعاً: الخاتمة والتوصيات
عند الاختيار بين DR1 و FR1 و LR1، يرجى الرجوع إلى منطق اتخاذ القرار التالي:
|
المتطلبات الفعلية
|
النموذج الموصى به
|
سبب
|
|
المسافة أقل من 500 متر، مع السعي لتحقيق أفضل أداء من حيث التكلفة
|
DR1
|
يلبي متطلبات الأداء، بتكلفة مثالية، ومصمم خصيصاً للمسافات القصيرة.
|
|
المسافة من 500 متر إلى 2 كيلومتر
|
FR1
|
نظرًا لعدم إمكانية الوصول إليها بواسطة DR1، فإن FR1 هو الخيار القياسي لهذا النطاق من المسافة.
|
|
المسافة من 2 كم إلى 10 كم
|
LR1
|
الخيار الوحيد الذي يدعم نطاق المسافة هذا.
|
|
المسافة أقل من 500 متر ولكن بجودة ألياف رديئة/فقدان عالٍ
|
LR1
|
التوصية: الاستفادة من الحساسية العالية (-6.1 ديسيبل) لـ LR1 للتغلب على الفقد العالي وضمان الاستقرار.
|
|
مسافة مستقبلية غير مؤكدة، مع توقع نشر من محطة واحدة
|
LR1
|
متوافق مع الإصدارات السابقة لجميع سيناريوهات المدى القصير، مما يجنب الاستثمار المتكرر في المستقبل.
|
خاتمة:
-
يُعد DR1 الخيار الاقتصادي للتطبيقات ذات المدى القصير والكثافة العالية.
-
يُعد FR1 الخيار القياسي للربط البيني على مستوى المباني.
-
يُعد LR1 الخيار الأمثل للبيئات ذات المدى الطويل والوصلات المعقدة.
تُظهر جميع أجهزة الإرسال والاستقبال الثلاثة قدرات تقنية متطورة لتقنية 100G أحادية الطول الموجي. يُرجى إجراء دراسة شاملة بناءً على المسافة الفيزيائية المحددة، وجودة وصلة الألياف، وخطط التوسع المستقبلية. جميعها مكونات مثالية لبناء بنية تحتية لشبكة إيثرنت 100G من الجيل التالي.
