نظرة عامة على المخطط
تم تصميم هذا المخطط لسيناريو النقل المتسلسل المتعاقب عبر سلسلة من غرفة المعدات المركزية إلى مواقع متعددة مثبتة على أعمدة. وبالاعتماد على تقنية تقسيم الطول الموجي CWDM/DWDM، يتيح نقل إشارات متعددة المواقع ومتعددة الخدمات عبر ليف واحد أو زوج من الألياف من خلال النشر المنسق لأجهزة التقسيم/الدمج السلبية،
أجهزة الإرسال والاستقبال الضوئية وأجهزة OADM المثبتة على الأعمدة. يعالج هذا المخطط مشكلات نقص موارد الألياف، وتعقيد عمليات النشر الخارجية، وارتفاع تكاليف التوسعة، وهو مناسب لسيناريوهات مثل المراقبة الأمنية، والربط البيني للحرم الجامعي، واتصالات الطاقة.
البنية الأساسية والمنتجات الرئيسية

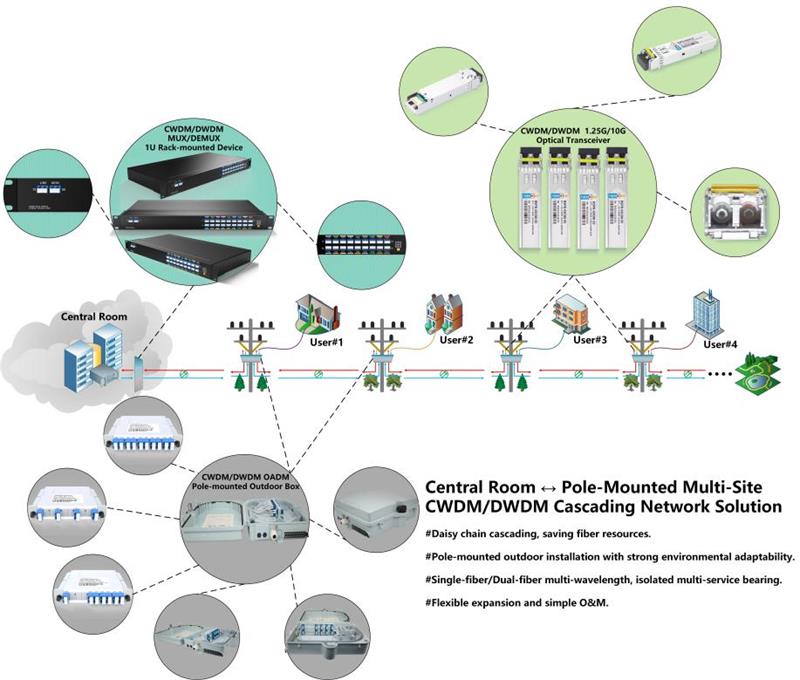

بنية الشبكة
يتم اعتماد طوبولوجيا السلسلة المتعاقبة (التوصيل المتسلسل):
- يتم نشر مُضاعِف/مُزيل مُضاعفة CWDM/DWDM مُثبت على حامل 1U (MUX/DEMUX) في غرفة المعدات المركزية لدمج وتقسيم الإشارات من جميع المواقع.
- يمر الليف الضوئي الأساسي عبر المواقع المثبتة على الأعمدة. يتم تجهيز كل موقع بجهاز OADM خارجي مثبت على عمود، والذي ينفذ إضافة/إسقاط إشارات الخدمة المحلية مع نقل إشارات الأطوال الموجية الأخرى بشفافية.
- تتصل معدات الخدمة في كل موقع بجهاز OADM عبر أجهزة الإرسال والاستقبال الضوئية CWDM/DWDM (1.25G/10G)، لتشكيل وصلة نقل عكسي من "غرفة المعدات المركزية → مواقع متعددة → غرفة المعدات المركزية".
تحديد موضع المنتجات الرئيسية
تحديد موضع المنتجات الرئيسية
| المنتج |
الوظيفة الأساسية |
موقع النشر |
| مُضاعِف/مُزيل مُضاعفة CWDM/DWDM (MUX/DEMUX) يجمع ويقسم إشارات متعددة الأطوال الموجية لدعم نقل متعدد الأطوال الموجية |
يجمع ويقسم إشارات متعددة الأطوال الموجية لدعم النقل متعدد الأطوال الموجية عبر ليف واحد |
غرفة المعدات المركزية (عامل شكل مثبت على حامل 1U) |
| جهاز إرسال واستقبال ضوئي CWDM/DWDM (1.25G/10G) |
ينفذ التحويل بين الإشارات الضوئية والكهربائية لإشارات الخدمة ومطابقة الطول الموجي، مع تخصيص طول موجي مستقل لكل موقع |
جانب معدات الخدمة في كل موقع + جانب غرفة المعدات المركزية |
| جهاز OADM مثبت على عمود |
يضيف/يسقط بشكل انتقائي إشارات الطول الموجي الخاص بالموقع المحلي ويمرر الإشارات الأخرى، مما يتيح إنشاء شبكة متسلسلة متعاقبة |
مواقع خارجية مثبتة على أعمدة |
المزايا الأساسية للمخطط
- توفير موارد الألياف: باستخدام نمط السلسلة المتعاقبة، يمكن لليف واحد أو زوج واحد من ألياف الشبكة الأساسية دعم النقل العكسي للخدمات لعدة مواقع. وبالمقارنة مع الشبكات من نقطة إلى نقطة، يتم تقليل استخدام الألياف بأكثر من 80%.
- قدرة عالية على التكيف مع البيئة: يعتمد جهاز OADM تصميمًا مثبتًا على عمود مع حماية دخول IP65، ويدعم التشغيل ضمن نطاق واسع من درجات الحرارة، وهو مناسب للبيئات الخارجية القاسية مثل أعمدة الخدمات وأبراج الطاقة.
- حمل متعدد الخدمات معزول: يدعم النقل عبر ليف واحد وليفين. يمكن للأطوال الموجية المختلفة حمل الفيديو والبيانات والصوت والخدمات الأخرى بشكل مستقل دون تداخل متبادل.
- سهولة التوسعة والتشغيل والصيانة: لا تتطلب إضافة موقع جديد سوى نشر جهاز OADM وأجهزة إرسال واستقبال ضوئية بأطوال موجية مطابقة، دون الحاجة إلى إعادة تمديد الأسلاك. ولا تحتاج الأجهزة السلبية إلى صيانة دورية.
سيناريوهات التطبيق النموذجية
- النقل العكسي المركزي لإشارات فيديو المراقبة الأمنية في المدن أو الحُرُم الجامعية
- النقل العكسي المتسلسل للخدمات لأبراج الطاقة ومحطات الاتصالات الأساسية
- الربط المتسلسل بين عدة مبانٍ في المناطق الصناعية أو الحُرُم الجامعية
