أولاً. المقدمة



مع الاعتماد التجاري واسع النطاق لتقنيات 400G و800G والنشر التدريجي لحلول 1.6T OSFP/OSFP-XD، ارتفع استهلاك الطاقة للوحدات البصرية عالية السرعة بشكل كبير: يمكن أن يصل استهلاك الطاقة لوحدات 800G DR8 إلى 15–18 واط؛ ويتجاوز استهلاك الطاقة لوحدات 400G/800G ZR المتماسكة 25 واط؛ كما يقترب الحمل الحراري الإجمالي للوحدات البصرية المثبتة في محول مكوّن بالكامل من 32 منفذًا من 800 واط—مما يجعل الإدارة الحرارية عنق الزجاجة الأساسي في تنفيذ حلول تغليف OSFP.



حدد تحالف OSFP MSA بنيتين قياسيتين للتبريد لنمطي تبريد مراكز البيانات الرئيسيين—التبريد الهوائي والتبريد السائل: OSFP-IHS (مشتت حراري مدمج) وOSFP-RHS (مشتت حراري مركب على الرف). وعلى الرغم من أن هذين التكوينين متوافقان تمامًا من حيث المسارات الكهربائية وإدارة CMIS ومعدلات النقل، فإن هياكلهما الميكانيكية ومسارات تبديد الحرارة والسيناريوهات القابلة للتطبيق تختلف بالكامل؛ وبالتالي لا يمكن تبديل مواضع الأقفاص أو استخدامها بالتبادل. استنادًا إلى مواصفة OSFP MSA 5.22، تحلل هذه المقالة بشكل منهجي الاختلافات بين بنيتي الوحدات وحدود الأداء الحراري لكل منهما، وتقدم دليلًا للاختيار والتنفيذ في عناقيد الذكاء الاصطناعي ومراكز البيانات السحابية وبيئات HPC (الحوسبة عالية الأداء).



2、OSFP-IHS (المشتت الحراري المدمج): التعريف الأساسي والخصائص الهيكلية





2.1 المواصفات الفيزيائية للأجهزة

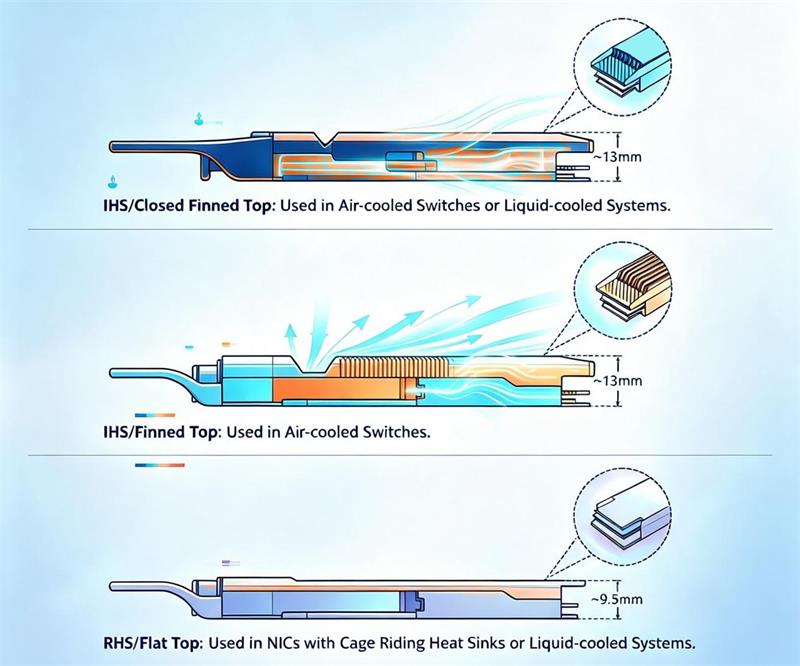

يُعد IHS الشكل الأصلي لمعيار OSFP، بأبعاد 22.58 مم (العرض) × 107.8 مم (العمق) × 13.0 مم (الارتفاع)؛ ويتميز جسم الوحدة بزعانف تبديد حرارة من الألمنيوم المصبوب مدمجة، ومتوفرة في نوعين فرعيين: تكوين الزعانف المفتوحة وتكوين الغلاف المغلق.

1. تصميم الزعانف المفتوحة: زعانف تبديد الحرارة المكشوفة على السطح العلوي تتبادل الحرارة مباشرة مع تدفق الهواء من الأمام إلى الخلف عبر الهيكل، مما يزيد مساحة تبديد الحرارة بنسبة 30% مقارنة بالوحدات ذات السطح العلوي المسطح؛

2. الغلاف المغلق: يدمج تصميم الزعانف غلافًا واقيًا متكاملًا يجمع بين الحماية من الغبار وتبديد الحرارة الأساسي، مما يجعله مناسبًا لغرف الخوادم ذات البيئات عالية الغبار.



2.2 منطق توصيل تبديد الحرارة



مسار تبديد الحرارة: وحدة DSP / شريحة الليزر $ightarrow$ مشتت حرارة ألمنيوم مدمج $ightarrow$ قناة هواء هيكل المحول للتبريد بالحمل الحراري؛ وتتحمل الوحدة نفسها بالكامل قدرة تبديد الحرارة، دون الاعتماد على هياكل توصيل حراري إضافية داخل هيكل المحول. يحدد معيار OSFP MSA تصنيف قدرة قصوى يبلغ 15 واط؛ ويمكن للنماذج الممتدة استيعاب وحدات عالية الطاقة تصل إلى 20 واط؛ ويتراوح نطاق درجة حرارة التشغيل القياسي بين 0–70 °C؛ بينما يدعم الإصدار المعزز لدرجات الحرارة العالية التشغيل طويل الأمد عند درجات حرارة بين 75–80 °C.



2.3 خصائص التفاعل الميكانيكي



1. قوة إدخال وسحب فتحة القفص القياسية: أقصى قوة إدخال: 40 نيوتن؛ أقصى قوة سحب: 30 نيوتن؛

2. تصميم منع الإدخال الخاطئ للفتحة: يحد ارتفاع الفتحة الخاص بـ IHS من إدخال وحدة RHS ذات السطح العلوي المسطح؛

3. مزايا التشغيل: تعمل زعانف تبديد الحرارة البارزة كسطح إمساك، مما يجعل إدخال وإزالة الوحدات من المحولات عالية الكثافة أكثر سهولة ويقلل خطر لمس نقاط تلامس المنافذ البصرية الداخلية.



2.4 المزايا الأساسية



1. تبديد حرارة مستقل وعتبة نشر منخفضة: لا حاجة إلى تصميم حراري مخصص للمحول؛ يمكن تكييف وحدات التبريد الهوائي العالمية الأمامية والخلفية مباشرة، مما يتيح النشر "جاهزًا للاستخدام"؛

2. هامش حراري كافٍ: يتميز بمساحة كبيرة لتبديد الحرارة، كما يحافظ المحول المجهز بالكامل بـ 32 منفذًا على التشغيل بالحمل الكامل دون ارتفاع مفرط في الحرارة أو خفض التردد، مما يوفر استقرارًا استثنائيًا في السيناريوهات المتماسكة بعيدة المدى مثل المعاملات المالية وتطبيقات DCI في الحرم الجامعي؛

3. نضج بيئي وتوافق شامل: تتميز جميع خطوط منتجات Arista وCisco وJuniper بتكوين قياسي للمحولات المبردة بالهواء؛ كما تتوفر جميع الوحدات البصرية SR/DR/FR/LR/ZR بسرعة 400G/800G في هذه السلاسل بإصدارات IHS.



2.5 القيود



لا يمكن للزعانف المرتفعة أن تتلامس بإحكام مع اللوح البارد، لذلك فهي غير متوافقة تمامًا مع أنظمة التبريد السائل؛ وإذا كانت هناك عيوب في تصميم تدفق الهواء داخل الهيكل، فسوف تنخفض كفاءة التبريد في الخزائن عالية الكثافة بشكل كبير.





III. التعريف الأساسي والخصائص الهيكلية لـ OSFP-RHS (المشتت الحراري من النوع الدوري)



3.1 المواصفات الفيزيائية للأجهزة



يُعرف RHS عادةً باسم OSFP المسطح العلوي، وله نفس العرض والعمق مثل IHS؛ ويبلغ ارتفاعه 9.5 مم فقط، ولا يحتوي على زعانف بارزة في الأعلى—بل يوفر سطح واجهة حرارية معدنية مسطحة، مما يجعله مناسبًا بشكل خاص للتبريد السائل وسيناريوهات بطاقات NIC/DPU عالية الكثافة.



3.2 منطق توصيل تبديد الحرارة



مسار نقل الحرارة: شريحة الوحدة $ightarrow$ السطح المعدني العلوي المسطح $ightarrow$ وسادة حرارية موصلة للحرارة من نوع المشتت الحراري المركب على قفص المحول (مشتت RHS)، حيث يتم تبديد الحرارة عبر التوصيل الصلب؛ وفي سيناريوهات التبريد السائل، يمكن للنظام الاتصال مباشرة بلوح بارد، مما يتيح توصيلًا حراريًا خاليًا من الفجوات ويلغي تمامًا القيود التي يفرضها التبريد الهوائي. تعتمد أقصى قدرة على تبديد الحرارة على بنية الواجهة الحرارية في جانب المضيف؛ ويمكن لأنظمة الألواح الباردة عالية الجودة دعم وحدات متماسكة فائقة الطاقة تتجاوز مستويات قدرتها 25 واط بشكل مستقر، مع مقاومات حرارية أقل بكثير من حلول IHS المبردة بالهواء.



3.3 خصائص التفاعل الميكانيكي



1. قوة إدخال واستخراج القفص الخاصة بـ RHS: أقصى قوة إدخال 55 نيوتن، وأقصى قوة استخراج 45 نيوتن؛ وتضمن القوى الأعلى تطابقًا محكمًا بين السطح العلوي وموزع الحرارة؛

2. ميزات إلزامية لمنع التركيب الخاطئ: محددات ارتفاع القفص، وهياكل التثبيت بالضغط، وعدم قابلية التشغيل المتبادل مع IHS لمنع التركيب غير الصحيح الذي قد يتسبب في تلف بنية تبديد الحرارة؛

3. تصميم مدمج: بدون زعانف بارزة؛ يسمح بتكديس المكونات داخليًا ويحقق استخدامًا أعلى للمساحة في فتحة بطاقة NIC داخل خادم GPU.



3.4 المزايا الأساسية



1. متوافق مع مراكز البيانات المبردة بالسائل من الجيل التالي: يتيح سطحه العلوي المسطح الاتصال المباشر بألواح التبريد، مما يجعله حل OSFP القياسي الوحيد للحوسبة الفائقة بالذكاء الاصطناعي وعناقيد HPC المبردة بالسائل؛

2. متوافق مع بطاقات الشبكة/أجهزة DPU: NVIDIA ConnectX-7/8 وBlueField DPU؛ حيث يتم توفير فتحات قفص RHS فقط، وهي مصممة لتناسب فتحات البطاقات الضيقة داخل هيكل الخادم؛

3. توافق فائق الكثافة: بفضل عدم وجود زعانف بارزة، يوفر مرونة أكبر في تكوينات التوصيل والتكديس الداخلية، مما يجعله مثاليًا لعناقيد تدريب الذكاء الاصطناعي فائقة النطاق الترددي.



3.5 القيود



تعتمد هذه الأنظمة على هياكل مخصصة للإدارة الحرارية؛ ولا يمكن استخدام المبادلات الحرارية القياسية المبردة بالهواء في مثل هذه التكوينات. تفتقر الوحدة المستقلة إلى قدرة التبريد الذاتي، وإذا أزيلت من حاوية RHS المصاحبة لها، فسوف تتعرض لارتفاع سريع في درجة الحرارة وفشل النظام؛ وبالتالي فإن تكلفة النشر وعتبة تحديث مراكز البيانات أعلى بكثير.



IV. جدول مقارنة المعلمات الأساسية بين OSFP-IHS وRHS



جدول





خامسًا. دليل اختيار تنفيذ التطبيقات المستند إلى السيناريوهات



5.1 السيناريو 1: مراكز البيانات السحابية التقليدية المبردة بالهواء، وDCI للحرم الجامعي، وغرف خوادم المعاملات المالية



الحل الموصى به: OSFP-IHS



1. خصائص الأعمال: يستخدم مركز البيانات رفوف تبريد قياسية بتهوية أمامية وخلفية؛ والمبدلات هي معدات إيثرنت leaf-spine عامة، ويتم نشرها مع وحدات 400G DR4/FR4/LR4، و800G DR8، والوحدات المتماسكة 400G ZR؛

2. مبررات الاختيار: لا تتطلب تعديلات على تبريد الخزانة؛ تتميز الوحدات بزعانف تبريد مدمجة، مما يتيح تكوينًا كاملًا من 32 منفذًا مع تشغيل مستمر تحت الحمل الكامل دون مخاطر ارتفاع الحرارة؛ وتعطي الأولوية لـ IHS للروابط منخفضة التأخير في قاعات التداول المالي والاتصال بين الخزائن على مستوى 10 كم ضمن بيئات الحرم الجامعي؛

3. حالة واقعية: قامت مؤسسة مالية بترقية روابطها المتماسكة 400G؛ يستهلك كل مكون في مبدل ذي 32 منفذًا 18 واط فقط من الطاقة، ويستخدم حل IHS لضمان عدم حدوث أعطال بسبب ارتفاع الحرارة طوال العام، ويتجنب بشكل فعال الاختناقات الحرارية المرتبطة بوحدات QSFP-DD.



5.2 السيناريو 2: عنقود تدريب نماذج الذكاء الاصطناعي الكبيرة، والحوسبة عالية الأداء (HPC) المبردة بالسائل، وشبكات وحدات معالجة الرسومات واسعة النطاق



الحل الموصى به: OSFP-RHS



1. خصائص النظام: تم تجهيز مركز البيانات بنظام تبريد سائل بألواح باردة، ويستخدم مبدلات NVIDIA Quantum-3 المبردة بالسائل، ويتميز بترابط عالي الكثافة بين خوادم GPU، ويحتوي على العديد من وحدات 800G DR8 والوحدات المتماسكة بعيدة المدى 800G التي تعمل بكامل طاقتها؛

2. مبررات الاختيار: يتصل تصميم RHS المسطح مباشرة بلوح التبريد، مما يحقق كفاءة نقل حراري تتجاوز بكثير حلول التبريد الهوائي؛ ويمكنه دعم الوحدات عالية الطاقة باستهلاك يتجاوز 25 واط بشكل مستقر؛ ولا يحتوي على زعانف بارزة، مما يضمن عدم حدوث تداخل أثناء التوصيل أو التكديس في خزائن GPU عالية الكثافة؛

3. المشهد الصناعي الحالي: تعتمد جميع عناقيد التدريب الجديدة التي تبنيها شركات الذكاء الاصطناعي الرائدة حل التبريد السائل RHS؛ ويتكون كل عنقود من أكثر من 10000 وحدة 800G OSFP-RHS، مما يضمن درجات حرارة تشغيل مستقرة تحت الحمل الكامل على المدى الطويل ويزيل مشكلات خفض الأداء الحراري.



5.3 السيناريو 3: بطاقات واجهة الشبكة للخوادم، وبطاقات الشبكة الذكية المعتمدة على DPU، وعُقد الحوسبة عالية الأداء الطرفية



الحل الموصى به: OSFP-RHS



NVIDIA ConnectX-7/8 وسلسلة BlueField من طرازات DPU فقط تدعم فتحات القفص المادي الوحدات ذات التصميم المسطح العلوي RHS؛ مساحة فتحة PCIe داخل الخادم محدودة للغاية، حيث قد تتداخل الزعانف البارزة في IHS مع غطاء الهيكل أو مبرد GPU؛ لذلك فإن تكوين RHS المسطح العلوي يلائم تمامًا المساحة الداخلية الضيقة للخادم.



5.4 السيناريو 4: وصلة عالية السرعة من الجيل التالي بسرعة 1.6T OSFP/OSFP-XD



1. الطراز القياسي OSFP1600: يحتفظ بعامل شكل IHS ومتوافق مع وحدات التبريد الهوائي الحالية، مما يجعله مثاليًا للترقية السلسة لمراكز البيانات الحالية؛

2. الطراز عالي الكثافة OSFP-XD: يتميز بتصميم RHS مسطح علوي مخصص خصيصًا لمجموعات الذكاء الاصطناعي المبردة بالسائل؛ يوفر 16 قناة وعرض نطاق فائق السرعة 1.6T، باستخدام صفيحة تبريد للتعامل مع الأحمال الحرارية العالية للغاية.



VI. الاعتبارات الرئيسية للنشر والاختيار



1. يجب عدم استخدام مواضع الأقفاص المختلفة بالتبادل: الهياكل الميكانيكية لـ IHS وRHS معزولة تمامًا بواسطة مشابك التحديد الخاصة بها؛ وقد يؤدي الإدخال أو الإزالة القسرية إلى تلف الوحدة أو قفص المحول. قبل الشراء، يجب التحقق من أن طراز أجهزة المحول يدعم هذا التكوين؛

2. حل الإدارة الحرارية المطابق لاستهلاك الطاقة: بالنسبة للوحدات الضوئية قصيرة المسافة منخفضة إلى متوسطة استهلاك الطاقة (SR8/DR8) باستهلاك طاقة ≤18W، يكون التبريد الهوائي بواسطة IHS كافيًا تمامًا؛ أما بالنسبة للوحدات المتماسكة ZR طويلة المسافة باستهلاك طاقة >20W، فيوصى باستخدام RHS لسيناريوهات التبريد السائل؛

3. قرار الأولوية لهياكل تبريد مراكز البيانات: بالنسبة لمراكز البيانات الجديدة المبردة بالهواء، اختر IHS مباشرة؛ أما المشاريع التي تتضمن تحديثات التبريد السائل أو مجموعات الذكاء الاصطناعي الجديدة، فيجب اعتماد RHS بشكل موحد؛

4. الإدارة العامة CMIS: يدعم كلا نوعي الوحدات المراقبة التشخيصية الرقمية وفق CMIS 5.0 أو الإصدارات الأحدث؛ كما أن وظائف درجة الحرارة والطاقة الضوئية وإدارة الطاقة الديناميكية متطابقة تمامًا، مما يلغي الحاجة إلى أي تعديلات ثانوية على نظام إدارة الشبكة.



VII. الملخص



لا يتعلق OSFP-IHS وRHS بمسألة التفوق أو الدونية في الأداء؛ بل يمثلان تصميمين مختلفين مخصصين لنظامي تبريد مختلفين تمامًا لمراكز البيانات:



1. يمثل OSFP-IHS حلاً قياسيًا عالميًا لعصر التبريد الهوائي، مع قدرات تبريد مستقلة مدمجة، ونظام بيئي ناضج، ونشر مباشر؛ وهو مناسب لمراكز البيانات السحابية التقليدية، والربط بين الحُرُم، والخدمات المالية الحرجة.

2. يمثل OSFP-RHS حلاً عالي الأداء من الجيل التالي للحوسبة الفائقة بالذكاء الاصطناعي المبردة بالسائل، حيث يستفيد من توصيل الحرارة المعتمد على المضيف لتجاوز حدود استهلاك الطاقة، مما يجعله متوافقًا مع مجموعات GPU واسعة النطاق، وبطاقات شبكة DPU، ووصلات مستقبلية فائقة النطاق الترددي بسرعة 1.6T.

خلال دورة الصناعة التي تتميز بالاعتماد الواسع لـ 800G والتسويق التجاري التدريجي لـ 1.6T، يجب على معماريي الشبكات دمج هياكل تبريد مراكز البيانات، واستهلاك طاقة الخدمات، ومواصفات فتحات الرفوف لمنصات الأجهزة لمطابقة حلول الإدارة الحرارية OSFP المناسبة، وبالتالي تقليل المخاطر الأساسية مثل ارتفاع الحرارة، وخفض التردد، وتعطل النظام في الوحدات الضوئية عالية السرعة من مصدرها.



الأسئلة الشائعة (FAQs)



السؤال الشائع 1: هل يمكن خلط واستخدام الوحدات الضوئية OSFP-IHS وRHS على المحول نفسه؟



لا يُسمح بالتبادل بينهما. كلا الوحدتين مزودتان بمحددات ارتفاع وآليات تثبيت مخصصة لمنع الإدخال الخاطئ، مما يضمن الاستبعاد المادي المتبادل بين هياكلهما الميكانيكية: يبلغ ارتفاع وحدة IHS ‏13 مم، بينما يبلغ ارتفاع وحدة RHS فقط 9.5 مم؛ لذلك لا يمكن إدخال وحدة IHS في قفص RHS، ولا يمكن إدخال وحدة RHS في القفص المخصص لـ IHS. قد يؤدي الإدخال أو الإزالة بالقوة إلى خدش هيكل تبديد الحرارة أو إتلاف قفص المحول وغطاء الوحدة. يجب التحقق إلزاميًا من التكوين المدعوم لقفص المحول قبل الشراء والتركيب.



السؤال الشائع 2: هل يمكن لوحدة RHS المسطحة العلوية أن تعمل بشكل طبيعي عند توصيلها بمبادل حراري قياسي مبرد بالهواء؟



لا يستطيع النظام العمل باستقرار، وهو معرض بشدة لارتفاع الحرارة وتعطل النظام. تفتقر RHS إلى زعانف تبريد مدمجة وتعتمد بالكامل على وسادة التوصيل الحراري لمحول التبريد وكتلة التبريد السائل لتبديد الحرارة؛ وعلى العكس، لا تحتوي المحولات القياسية المبردة بالهواء على كتلة واجهة حرارية مقابلة، مما يعني أن السطح العلوي للوحدة لا يمكنه تبديد الحرارة بفعالية. عند التشغيل بالحمل الكامل لبضع دقائق فقط، قد تتجاوز درجة حرارة الشريحة الحد المسموح، مما يؤدي إلى خفض سرعة الساعة أو انقطاع الطاقة أو حتى احتراق دائم للشريحة.



السؤال الشائع 3: في أي سيناريوهات يجب اختيار IHS، وفي أي سيناريوهات يجب استخدام RHS؟



اختر IHS: مثالي لأنظمة تبريد مراكز البيانات التقليدية ذات التهوية الأمامية والخلفية، وربط DCI بين الحُرُم، ومراكز بيانات المعاملات المالية، والترقية السلسة للبنية التحتية الحالية للمحولات إلى وصلات 1.6T؛ تتميز الوحدات بتبريد حراري بالحمل مع زعانف مدمجة، مما يلغي الحاجة إلى تحديثات مراكز البيانات، وهي متوافقة مع وحدات ضوئية باستهلاك طاقة يصل إلى 20W، وتوفر حلاً ناضجًا متوافقًا مع النظام البيئي.

يجب أن يتضمن: RHS – مجموعات تدريب الذكاء الاصطناعي المبردة بالسائل، وأنظمة الحوسبة الفائقة HPC، وبطاقات شبكة NIC من سلسلة NVIDIA ConnectX/بطاقات شبكة DPU BlueField، و800G ZR، والوحدات المتماسكة الأخرى عالية الطاقة؛ تصميم مسطح علوي متوافق مع صفائح التبريد، يوفر استخدامًا مدمجًا للمساحة دون تداخل مادي، وقادرًا على دعم حمل حراري عالٍ يصل إلى 30W.



السؤال الشائع 4: كيف أختار بين الغلاف المغلق IHS والإصدار ذي الزعانف المفتوحة؟



· الزعانف من النوع المفتوح (IHS): توفر مساحة أكبر لتبديد الحرارة وكفاءة أعلى لنقل الحرارة، مما يجعلها مناسبة لمراكز البيانات القياسية النظيفة والمحولات عالية الكثافة ذات 32 منفذًا التي تعمل تحت ظروف الحمل الكامل؛

· الغلاف المغلق من نوع IHS: يوفر الغلاف الواقي المدمج مع الزعانف أداءً أفضل في مقاومة الغبار؛ ويوصى به خصوصًا لغرف الأجهزة الصناعية ذات مستويات الغبار العالية أو غرف الأجهزة الطرفية الخارجية؛ كلا الطرازين لهما المواصفات الكهربائية نفسها، ومواضع الأقفاص نفسها، وحدود استهلاك الطاقة القصوى نفسها، مع اختلاف هيكل تبديد الحرارة والحماية الخارجي فقط.



السؤال الشائع 5: هل وظائف إدارة الشبكة والمراقبة للوحدات الضوئية IHS وRHS قابلة للتبادل؟



متوافقة بالكامل: كلا وحدتي OSFP بتكوينات تبديد الحرارة المختلفة متوافقتان مع معايير CMIS 5.0 والإصدارات الأحدث؛ وتظل قدراتهما التشخيصية الرقمية متطابقة، مما يتيح القراءة الطبيعية لمعلمات مثل درجة حرارة الوحدة، والطاقة الضوئية، والجهد، واستهلاك الطاقة في الوقت الفعلي؛ وبالتالي يمكن لأنظمة إدارة الشبكة الحالية إدارة هذه الوحدات بشكل موحد دون الحاجة إلى أي تطوير أو تعديل ثانوي.
