كابل DAC/AOC/AEC/ACC

(جميع الحقوق محفوظة لشركة فايبرودم)

الكلمات المفتاحية: DAC، AOC، AEC، ACC

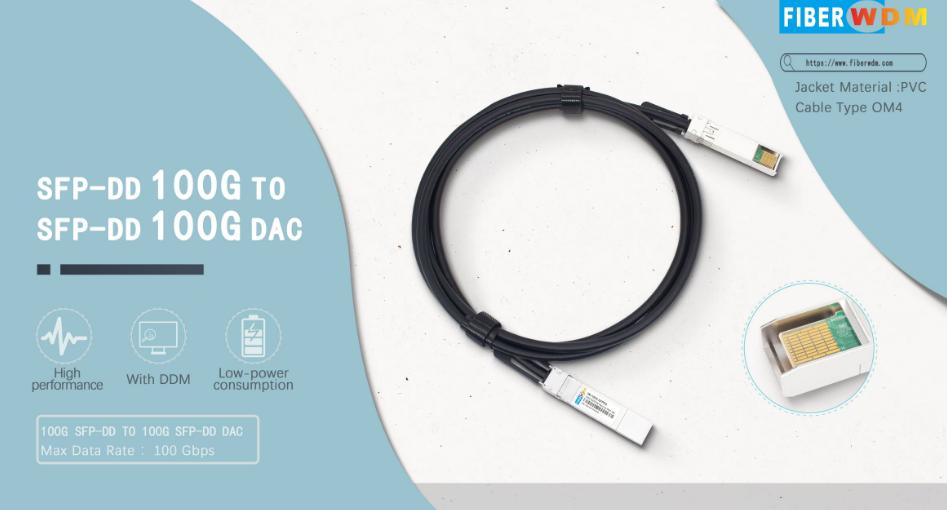

كابل محول الصوت الرقمي إلى التناظري:

كابل التوصيل المباشر (DAC) يتكون من كابل نحاسي

لا تتضمن كابلات DAC وحدة تحويل كهروضوئي، مما يجعلها منخفضة التكلفة. في مراكز البيانات، تُستخدم كابلات DAC النحاسية عادةً لتوصيل الخوادم وشبكات التخزين. وقد أصبحت هذه الكابلات الحل الأمثل لنقل البيانات لمسافات قصيرة، حيث تركز تطبيقاتها الرئيسية على التوصيلات البينية في نطاق 5 إلى 10 أمتار.

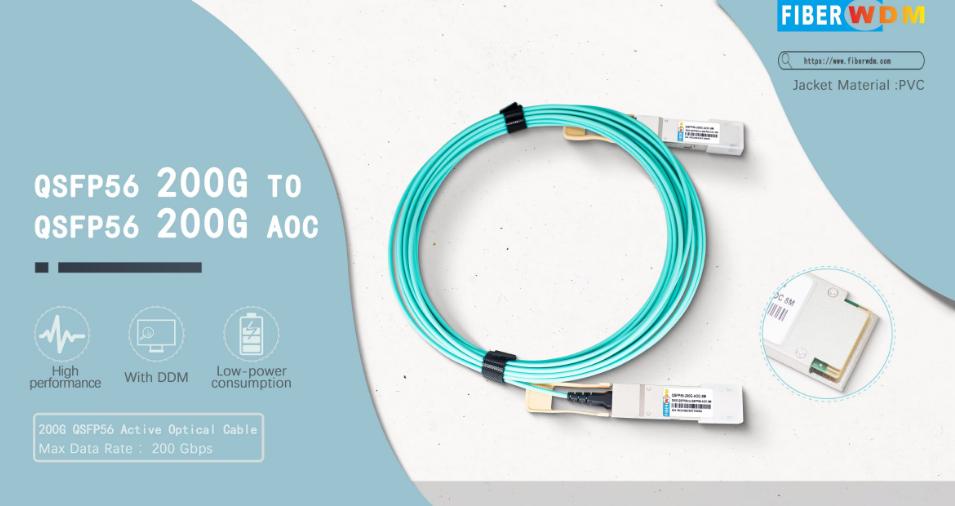

كابل AOC:

كابل AOC هو كابل بصري نشط. يتكون كابل AOC من وحدتين على كلا الطرفين، مع قسم من وصلة الألياف الضوئية في المنتصف. الوحدة البصرية والكابل البصري مدمجان، وتتطلب الوحدات البصرية على كلا الطرفين مكونات ليزر؛

تُزيل تقنية AOC احتمالية تلوث المنافذ البصرية، مما يُحسّن الموثوقية. كما تُخفّض التكاليف بتقليل عدد المكونات البصرية والاستغناء عن وظائف المراقبة التشخيصية الرقمية (DDM).

مزايا تقنية AOC: معدل نقل بيانات عالٍ، ومدى طويل، واستهلاك منخفض للطاقة، ووزن خفيف، وسهولة الاستخدام، وخلو من التداخل الكهرومغناطيسي. تتحقق هذه المزايا من خلال اعتماد تقنية النقل الضوئي، التي تتغلب على قيود المسافة التي تفرضها كابلات النحاس DAC.

تُعد كابلات AOC النشطة مثالية لمراكز بيانات IDC، والحوسبة عالية الأداء HPC، ووصلات التبديل InfiniBand.

كابلات AEC و ACC

مع ازدياد سرعة مراكز البيانات وعرض نطاقها، أصبحت مسافة نقل البيانات عبر كابلات DAC محدودة. خلال الانتقال من سرعة 400 جيجابت/ثانية إلى 800 جيجابت/ثانية، انخفضت مسافة نقل البيانات عبر كابلات DAC من 3 أمتار إلى مترين. وللتغلب على مشكلات مسافة النقل، بالإضافة إلى استهلاك الطاقة وأداء النقل، تم استخدام كابلات AEC وACC النشطة.

كابلات الكهرباء النشطة

تستخدم كابلات AEC النشطة بنية شريحة Retimer، التي لا تعمل فقط على تضخيم ومعادلة أطراف Tx و Rx، ولكنها تعيد تشكيل الإشارة عند أطراف Rx أيضًا.

يدعم كابل AEC النشط معدلات نقل بيانات تصل إلى 100 جيجابت، و200 جيجابت، و400 جيجابت، و800 جيجابت، وأنواع حزم تشمل QSFP56، وQSFP112، وOSFP، وQSFP-DD. ويبلغ أقصى مدى نقل بيانات له حاليًا 10 أمتار، كما يتميز بوظيفة تصحيح الأخطاء الأمامية (FEC) ووظيفة إعادة ضبط توقيت الكابل. ويضمن إشارة متوازنة تمامًا مع معدل خطأ بت منخفض للغاية. في المقابل، يقتصر مدى نقل البيانات لكابل DAC النحاسي السلبي على معدل 25 جيجابت NRZ أحادي القناة، والذي لا يوفر سوى تغطية قصوى تبلغ 5 أمتار. يتميز كابل AEC النشط باستهلاك منخفض للطاقة وتكلفة منخفضة، وحجم أصغر من كابل DAC. يُستخدم كابل AEC النشط بشكل أساسي لتوصيلات ToR والخوادم. من حيث سهولة الاستخدام، يتشابه كابل AEC وكابل AOC إلى حد كبير، حيث يحتوي كلاهما على رقائق نشطة مدمجة، مما يجعلهما أكثر ذكاءً، وبالتالي فإن طريقة استخدامهما متقاربة. أما كابل DAC فهو مجرد سلك نحاسي، ولا يمكن مقارنته بكابل AEC. تستطيع وحدات AEC وAOC معالجة الإشارات لتحقيق استقبال كامل للإشارة، لذا فهي غير حساسة للظروف الخارجية؛ بينما لا تمتلك وحدات DAC قدرة على معالجة الإشارات. وبحلول عصر 800G، سيبلغ استهلاك الطاقة لوحدات AEC ثلث استهلاك الطاقة لوحدات الألياف الضوئية أحادية النمط.

كابل نحاسي نشط

يستخدم سلك النحاس النشط AACC بنية شريحة Redriver، ويعتمد على معادلة CTLE لضبط الكسب عند طرف الاستقبال، مما يُطيل مسافة الإرسال إلى عدة أمتار. وبالمقارنة مع كابلات الألياف الضوئية النشطة AOC ووحدات الألياف الضوئية، يتميز كابل النحاس النشط ACC بانخفاض تكلفته واستهلاكه للطاقة، وقلة تغير درجة حرارته، وشفافية بروتوكوله، مما يلبي احتياجات مراكز البيانات الكبيرة في توفير الطاقة والتحكم في التكاليف.

تتميز تقنية DAC/ACC/AEC بمزايا اقتصادية أكبر من تقنية AOC لأنها لا تتطلب تحويلًا كهروضوئيًا. تعمل حلول ACC وAEC على توسيع نطاق استخدام موصلات كابلات النحاس؛ يتميز نظام AEC بنطاق ترددي أعلى من نظام ACC، ويستخدم بنية شريحة إعادة التوقيت، كما يوفر وظيفة تشكيل الإشارة عند طرف الاستقبال. بفضل مُضخِّم الإشارة، تكون مسافة الإرسال في نظامي ACC وAEC النشطين أطول من مسافة الإرسال في نظام DAC السلبي. يستخدم نظام ACC بنية شريحة إعادة التوجيه لضبط الكسب عند طرف الاستقبال من خلال معادلة CTLE، وهو ما يشبه الكابل النشط الذي يُضخِّم الإشارات التناظرية؛ بينما يستخدم نظام AEC بنية شريحة إعادة التوقيت، التي لا تقتصر وظيفتها على تضخيم ومعادلة طرفي الإرسال والاستقبال فحسب، بل تُعيد أيضًا تشكيل إشارات طرف الاستقبال.

فايبروودم هي شركة تقنية متقدمة تجمع بين البحث والتطوير والإنتاج والمبيعات والخدمات. وبصفتها شركة رائدة في مجال توفير الأجهزة البصرية ومعدات الشبكات البصرية، فإنها توفر وحدات بصرية عالية السرعة 800G/400G/200G/100G، ومنتجات الربط البيني DAC وAOC وACC وAEC وDCI، وكابلات MPO، وغيرها، لتلبية احتياجات مراكز البيانات، وقدرات الحوسبة للذكاء الاصطناعي، والحوسبة السحابية، والحوسبة الطرفية، وغيرها من احتياجات الربط البيني لنقل البيانات الضخمة.
