تم تصميم جهاز CWDM OAMD ثنائي القناة بواسطة FIBERWDM، بطول موجي من 1270 نانومتر إلى 1610 نانومتر، وهو جهاز CWDM سلبي، ثنائي الألياف، يدعم عمل قناتين مختلفتين إلى الغرب، وعمل قناتين مختلفتين إلى الشرق (إسقاط وإضافة قناتين إلى الجانب المختلف).
يعمل هذا النظام في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات، حيث تكون موارد الألياف الضوئية نادرة.

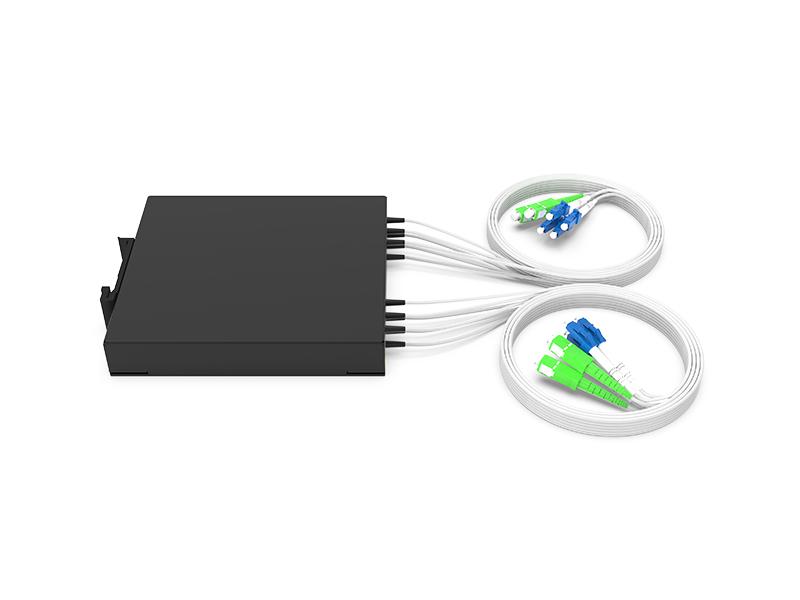

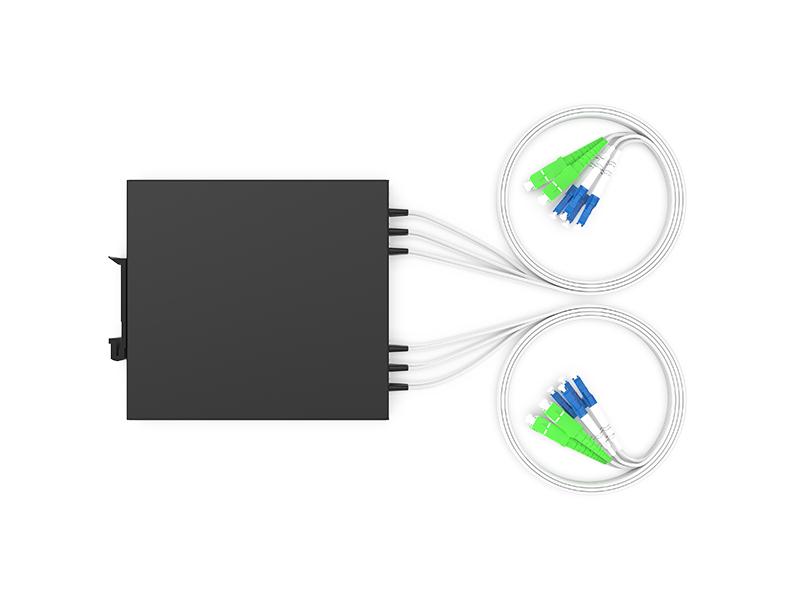

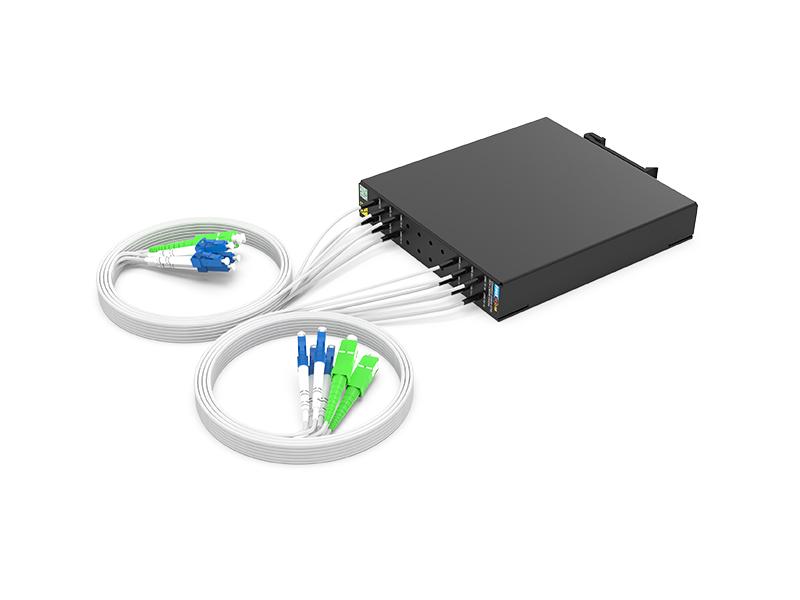

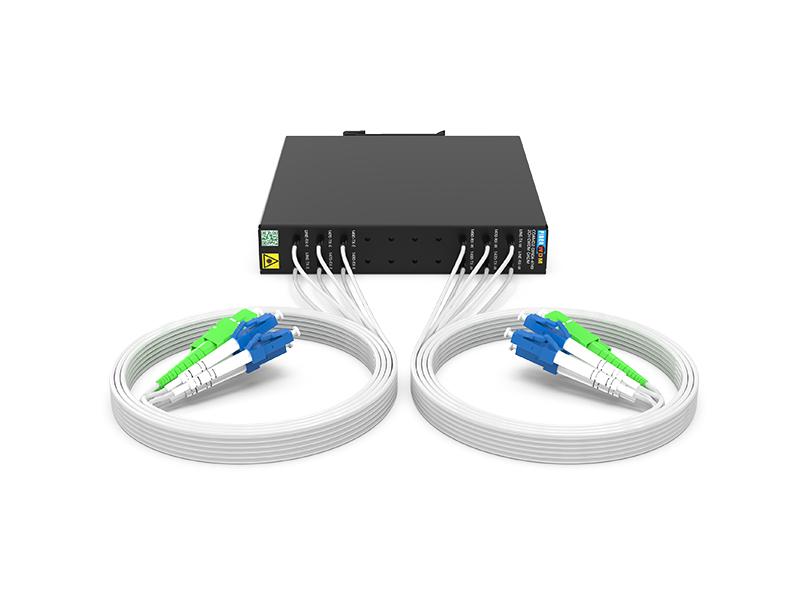

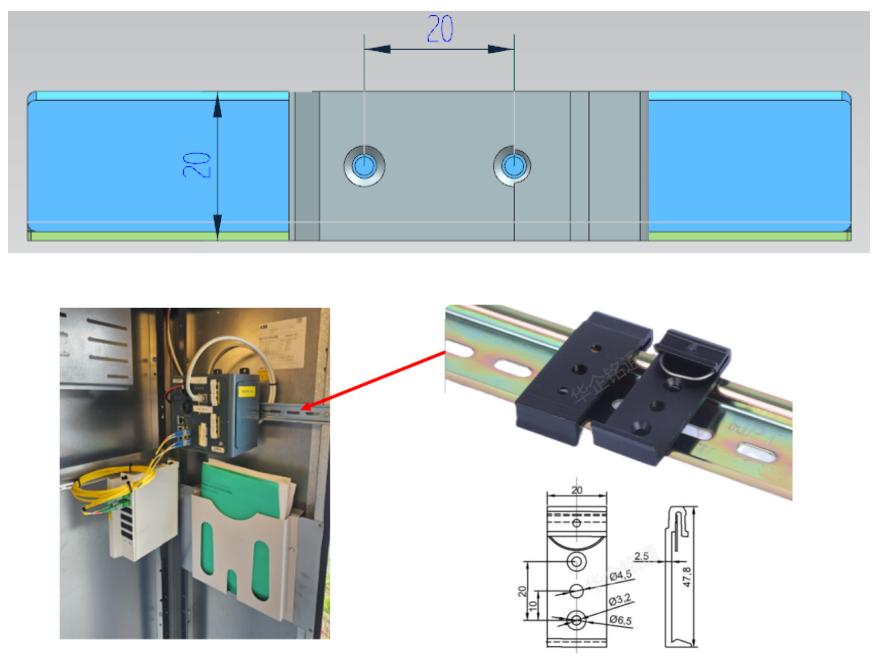

جهاز CWDM ثنائي الألياف ثنائي القناة (غرب وشرق)، صندوق تثبيت DIN
لوحة المنتج
2CH CWDM OADM ألياف مزدوجة

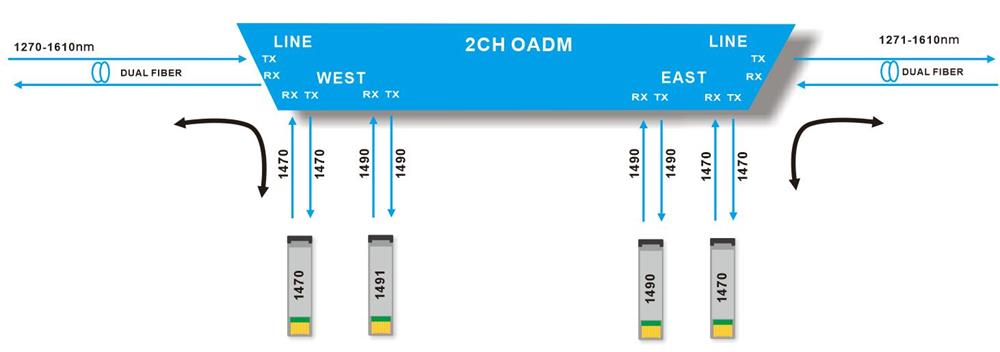

خط الربط
نقل ثنائي الألياف بتقنية CWDM OADM ثنائي القناة
يدعم نظام CWDM OADM ثنائي القنوات 8 قنوات مختلفة للأعمال إلى الغرب، و8 قنوات مختلفة للأعمال إلى الشرق (إسقاط وإضافة 8 قنوات إلى الجانب المختلف).
مواصفات المنتج
| الطول الموجي | قناتان 1470/1490 نانومتر | تباعد القنوات | 20 نانومتر |
| نطاق تمرير القناة | ±6.5 نانومتر | تكنولوجيا | مرشح الأغشية الرقيقة (TFF) |
| فقد الإدخال |
الموجة باتجاه الغرب أو الشرق: ≤ 1.2 ديسيبل من الغرب إلى الشرق: ≤ 1.8 ديسيبل |
دقة الطول الموجي المركزي |
±0.05 نانومتر |
| خسارة العودة | ≥ 45 ديسيبل | التوجيه | ≥ 45 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.1ps | الفقد المعتمد على الاستقطاب | ≤ 0.3 ديسيبل |
| عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
غير متجاور ≥ 45 ديسيبل |
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |

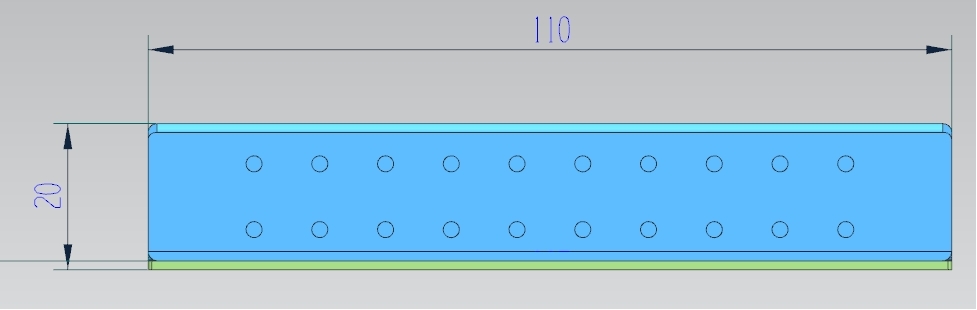

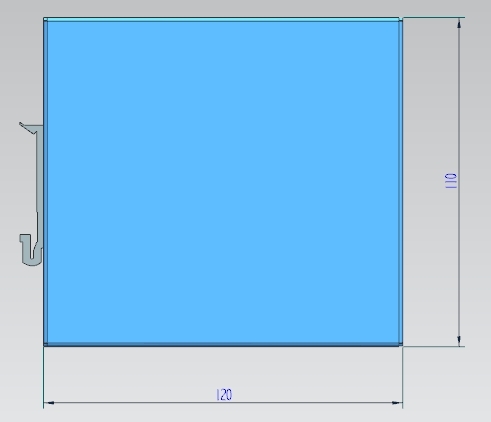

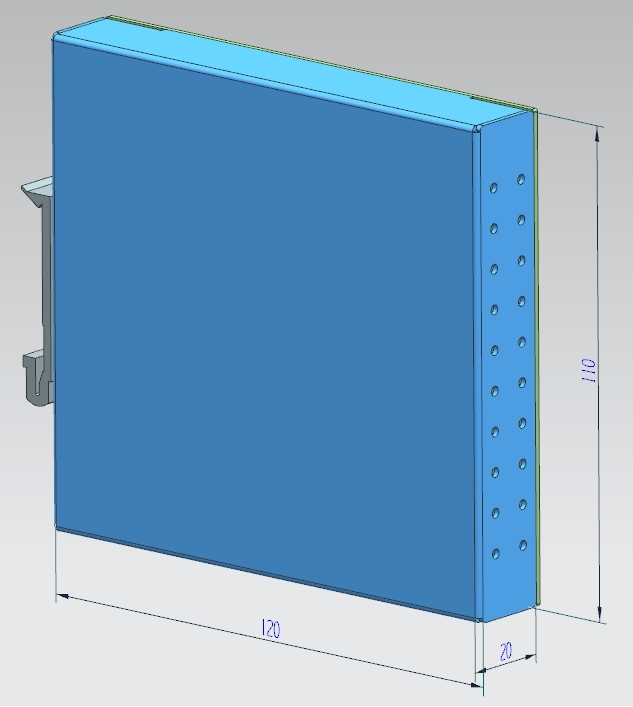

| الوزن الصافي | 0.5 كجم | الأبعاد (الارتفاع × العرض × العمق) | 20 × 110 × 120 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
معلومات الطلب
| رقم المنتج | وصف المنتج |
| COAMD2-DIN04-4749 | CWDM OADM ثنائي القنوات 1470 نانومتر ~ 1490 نانومتر، غرب وشرق، ألياف ضوئية مزدوجة، منفذ Waves LC/UPC، منفذ Line SC/APC، ألياف ضوئية 0.9 مم بطول 1.0 متر، صندوق تركيب DIN 120 × 110 × 20 مم |
| COAMD2-DIN04-5153 | CWDM OADM ثنائي القنوات 1510 نانومتر ~ 1530 نانومتر، غرب وشرق، ألياف ضوئية مزدوجة، منفذ Waves LC/UPC، منفذ Line SC/APC، ألياف ضوئية 0.9 مم بطول 1.0 متر، صندوق تركيب DIN 120 × 110 × 20 مم |
| COAMD2-DIN04-5557 | CWDM OADM ثنائي القنوات 1550-1570 نانومتر، غرب وشرق، ألياف ضوئية مزدوجة، منفذ Waves LC/UPC، منفذ Line SC/APC، ألياف ضوئية 0.9 مم بطول 1.0 متر، صندوق تركيب DIN بأبعاد 120 × 110 × 20 مم |
| COAMD2-DIN04-5961 | CWDM OADM ثنائي القنوات 1590 نانومتر ~ 1610 نانومتر، غرب وشرق، ألياف ضوئية مزدوجة، منفذ Waves LC/UPC، منفذ Line SC/APC، ألياف ضوئية 0.9 مم بطول 1.0 متر، صندوق تركيب DIN 120 × 110 × 20 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
