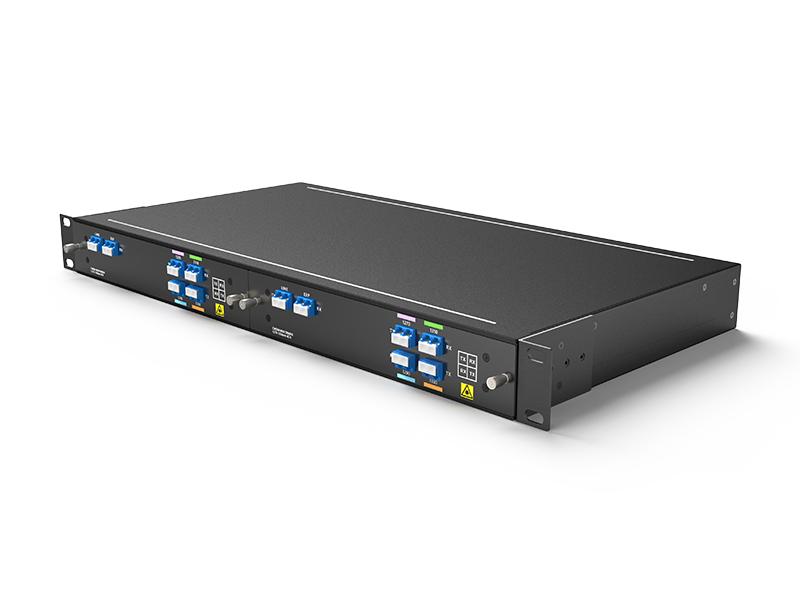

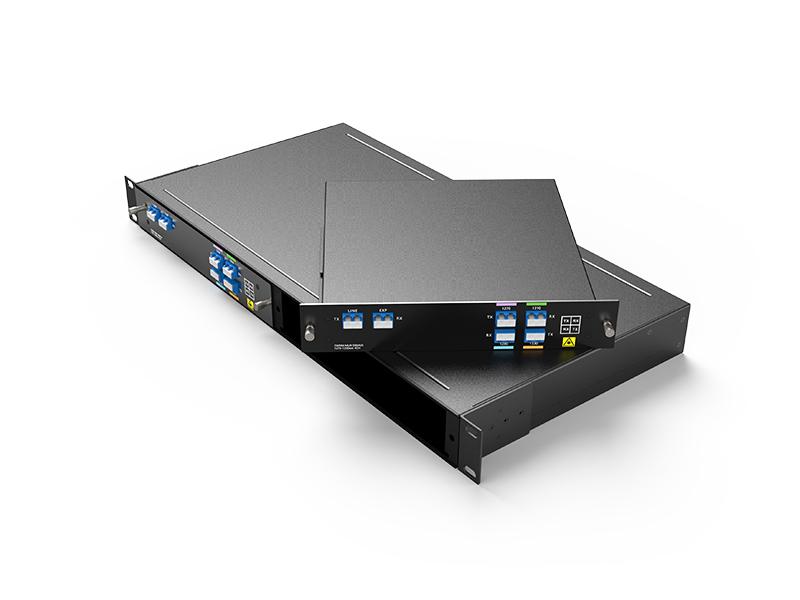

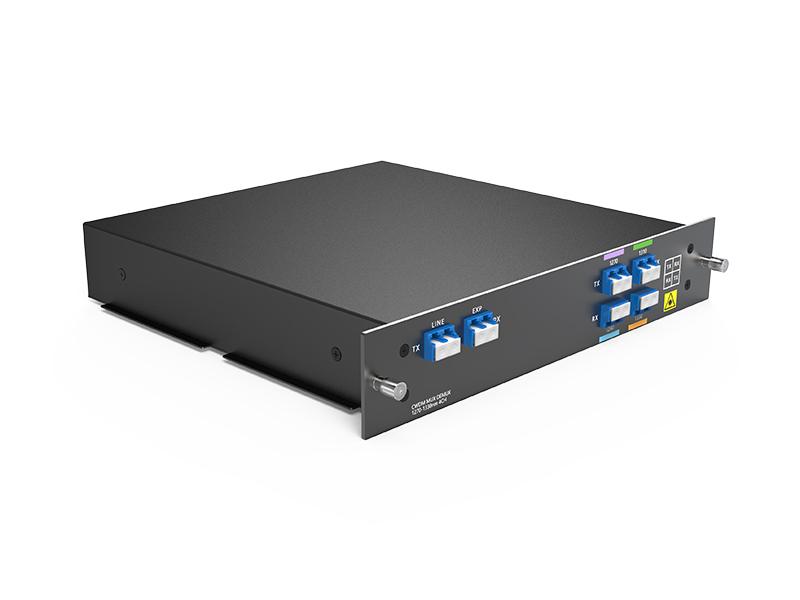

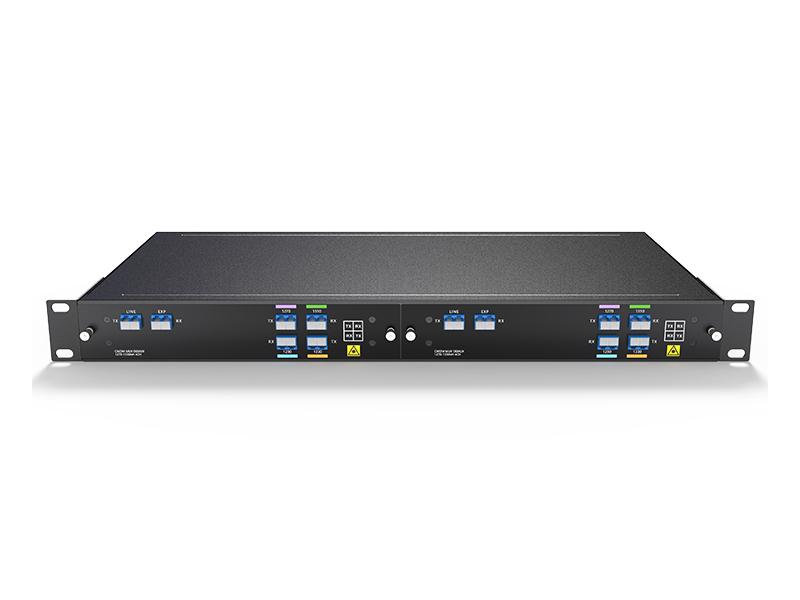

مُضاعِف/مُفكِّك إشارة CWDM ثنائي الألياف رباعي القنوات بتردد 1270-1330 نانومتر مع منفذ EXP، وLC/UPC، وصندوق LGX قابل للتوصيل، وحامل 1U بفتحتين
تم تصميم جهاز CWDM MUX DEMUX رباعي القنوات بواسطة الألياف الضوئية بتقنية WDM ، طول الموجة من 1270 نانومتر إلى 1330 نانومتر، وهو عبارة عن CWDM سلبي وصندوق LGX قابل للتوصيل، ويمكن توصيله برف 1u ذي فتحتين، ويدعم 4 قنوات 100G في اثنين من الألياف الضوئية للإرسال من نقطة إلى نقطة.
يعمل هذا النظام في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات، حيث تكون موارد الألياف الضوئية نادرة.

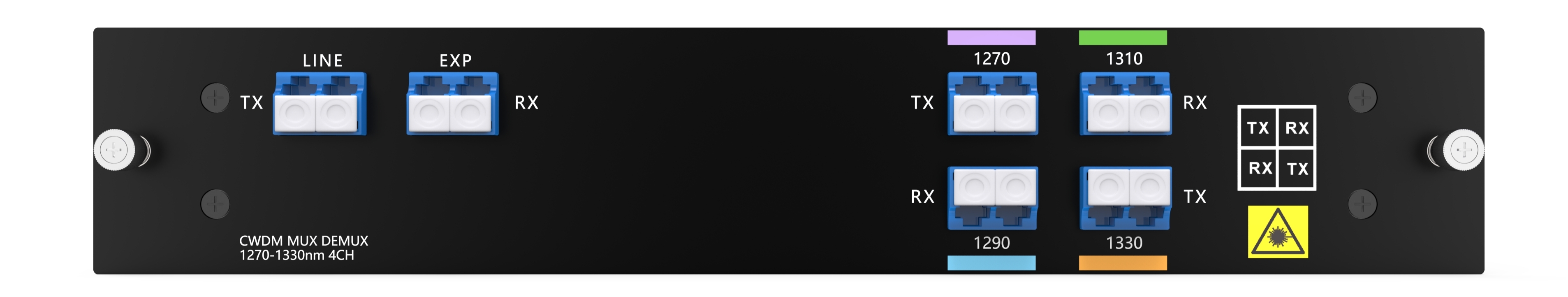

لوحة المنتج
مُضاعِف/مُزيل إرسال CWDM رباعي القنوات، ألياف ضوئية مزدوجة
منفذ التوسعة لزيادة عرض النطاق الترددي في المستقبل، يجعل من الممكن زيادة سعة الشبكة عن طريق توصيلها بمنفذ الخط الخاص بجهاز CCWDM MUX/DEMUX آخر يدعم أطوال موجية مختلفة، دون الحاجة إلى تركيب أو استئجار ألياف إضافية.
لاين لينك

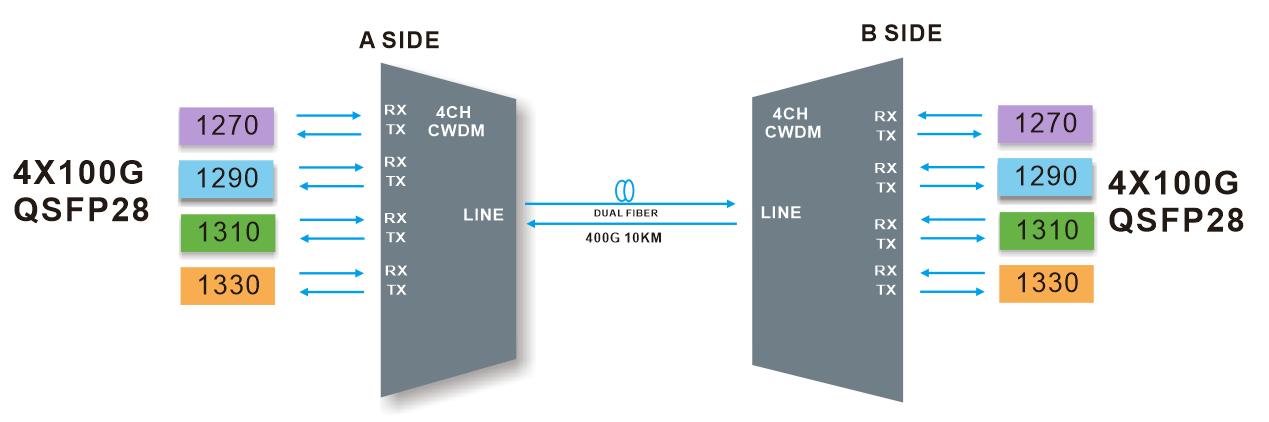

حل 400 جيجابت: مُضاعِف/مُفَكِّك إشارة CWDM رباعي القنوات بسرعة 100 جيجابت، نقل عبر ألياف ضوئية مزدوجة
تبلغ سعة الإرسال الإجمالية 4 قنوات لإشارات 100 جيجابت في الثانية. ويمكن إرسال هذه الإشارات، بعد تجميعها بواسطة مُجمِّع الإرسال بتقسيم الطول الموجي الخشن (CWDM) في نطاق الطول الموجي 1270-1310 نانومتر، عبر ليفين ضوئيين، بمسافة إرسال تصل إلى 10 كيلومترات.
مواصفات المنتج
|
الطول الموجي |
4 قنوات 1270-1330 نانومتر |
تباعد القنوات |
20 نانومتر |
|
نطاق تمرير القناة |
±6.5 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤1.5 ديسيبل |
الطول الموجي المركزي دقة |
±0.05 نانومتر |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
وضع الاستقطاب تشتت |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX 0.5 كجم رف ذو فتحتين ووحدة واحدة، وزن 1.5 كجم |
الأبعاد (الارتفاع × العرض × العمق) |
صندوق LGX 220*200*39 مم رف ذو فتحتين ووحدة واحدة (1U) بأبعاد 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة

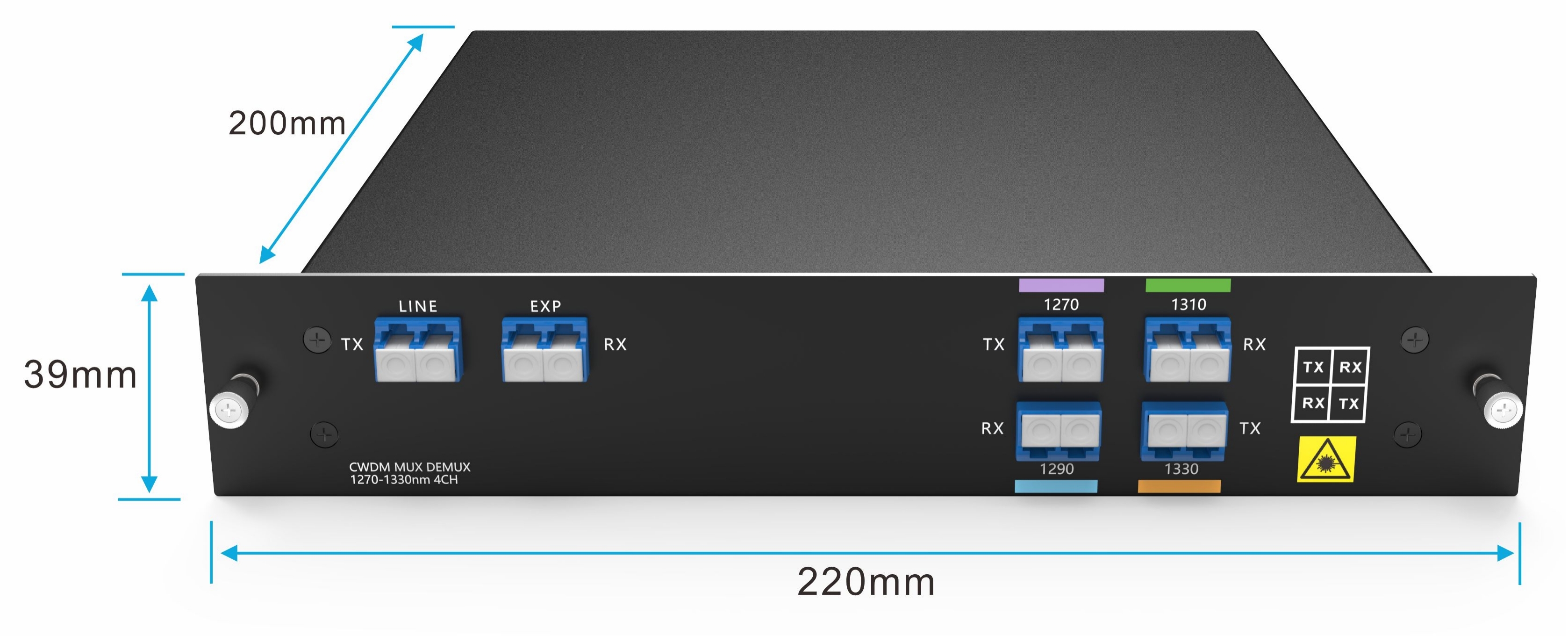

صندوق LGX قابل للتوصيل

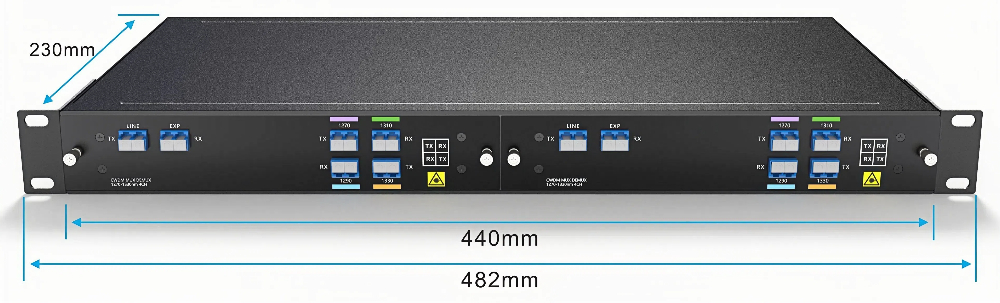

رف ذو فتحتين 1U لصندوق LGX
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
CMD8-1U01-2733 |
مُضاعِف/مُفكِّك إشارة CWDM رباعي القنوات (1270 نانومتر ~ 1330 نانومتر) مع منفذ EXP، وألياف ضوئية مزدوجة، وLC/UPC، وصندوق LGX قابل للتوصيل |
|
1U02-2LGX |
رف 1U مقاس 19 بوصة مزود بفتحتين لصندوق LGX القابل للتوصيل، 440 × 230 × 44 مم |
|
RQ-100G-LR1-27 |
جهاز إرسال واستقبال 100G QSFP28 1271nm CWDM 10KM DDM |
|
RQ-100G-LR1-29 |
جهاز إرسال واستقبال 100G QSFP28 1291nm CWDM 10KM DDM |
|
RQ-100G-LR1-31 |
جهاز إرسال واستقبال 100G QSFP28 1311nm CWDM 10KM DDM |
|
RQ-100G-LR1-33 |
جهاز إرسال واستقبال 100G QSFP28 1331nm CWDM 10KM DDM |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
