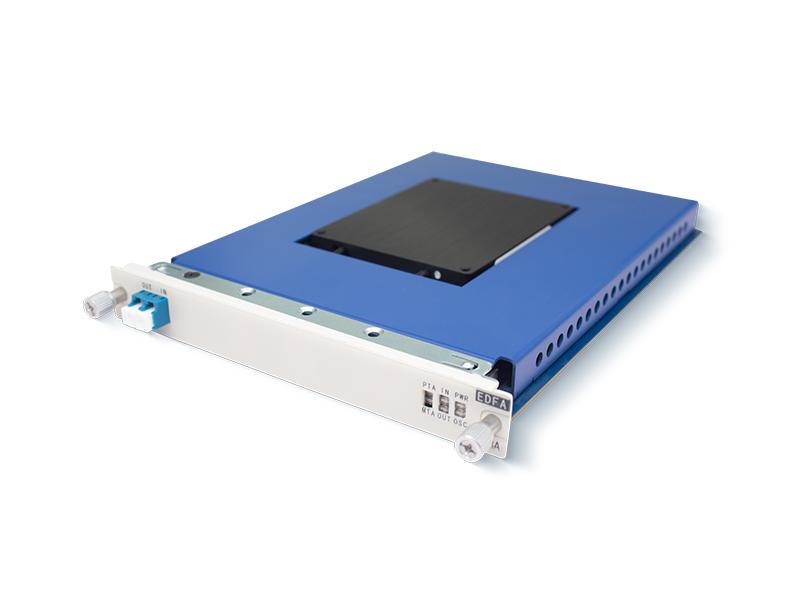

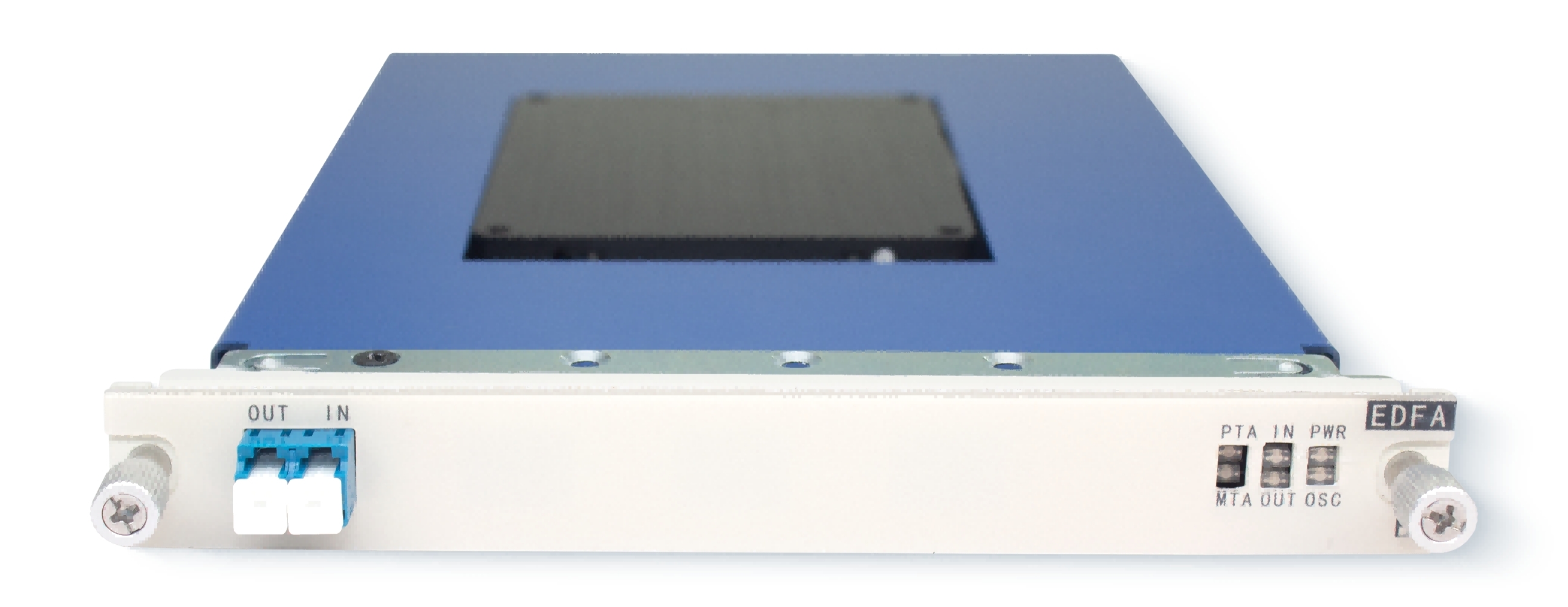

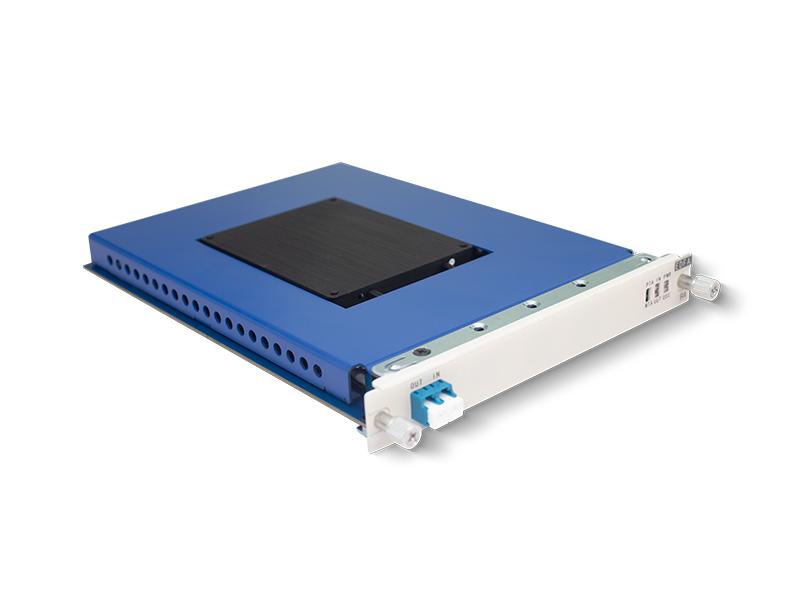

بطاقة تضخيم بصري EDFA

معلمات النظام

المواصفات الفنية

نطاق الطول الموجي

النوع القياسي: 1529 نانومتر ~ 1561 نانومتر

ينطبق على نظام DWDM بطول موجي 40 (100 جيجاهرتز) أو 80 طول موجي (50 جيجاهرتز)

نوع التمديد: 1528 نانومتر ~ 1568 نانومتر

ينطبق على نظام DWDM ذي 48 طول موجي (100 جيجاهرتز) أو 96 طول موجي (50 جيجاهرتز)

نطاق طاقة الإدخال

تضخيم الطاقة (BA): -15 ديسيبل ميلي واط ~ +5 ديسيبل ميلي واط

تضخيم الخط (LA): -35 ديسيبل ~ -7 ديسيبل

التضخيم المسبق (PA): -35 ديسيبل ~ -7 ديسيبل

مدى الكسب

10 ديسيبل ~ 30 ديسيبل

معامل الضوضاء

4.5 ديسيبل ~ 6 ديسيبل

اكتسب استواءً

1.0 ديسيبل

عزل المدخلات/المخرجات

30 ديسيبل

فقدان العودة للإدخال/الإخراج

45 ديسيبل

تسرب مضخة الإخراج

-30 ديسيبل ميلي واط

الفقد المعتمد على الاستقطاب

0.5 ديسيبل

تشتت نمط الاستقطاب

0.5 بيكو ثانية

الوظائف الإدارية

وظيفة CDR (مراقبة DDM في الوقت الحقيقي)

ضبط تكيفي لمعدلات مختلفة

بيئة عمل أحادية الاتجاه أو ثنائية الاتجاه

أساليب الإدارة

الويب، نت فيو

أبعاد اللوحة

156 (عرض) × 20 (ارتفاع) × 225 (عمق) (مم)

المتطلبات البيئية

درجة حرارة التشغيل

-10 درجة مئوية ~ 50 درجة مئوية

درجة حرارة التخزين

-40 درجة مئوية ~ 80 درجة مئوية

الرطوبة النسبية

5% ~ 95% (غير مكثف)

السلامة والامتثال الكهرومغناطيسي

يتوافق مع معايير FCC وUL وCE وTUV وCSA

استهلاك الطاقة

أقل من 30 واط

رقم القطعة

تحديد

FWOP25G20

بطاقة DWDM EDFA، نطاق الطول الموجي 1529 نانومتر ~ 1561 نانومتر، مضخم طاقة G25/20، كسب: 25 ديسيبل ± 3 ديسيبل، أقصى خرج: 20 ديسيبل، كابل LC/UPC المستخدم في سلسلة FW6600 يشغل فتحة واحدة

FWOB15G20

بطاقة DWDM EDFA، نطاق الطول الموجي 1529 نانومتر ~ 1561 نانومتر، BA G15/20، كسب 15 ديسيبل ± 3 ديسيبل، أقصى خرج 20 ديسيبل، LC/UPC المستخدمة في سلسلة FW6600 تشغل فتحة واحدة

FWOL25G20

بطاقة DWDM EDFA، نطاق الطول الموجي 1529 نانومتر ~ 1561 نانومتر، مضخم خطي G25/20، كسب 25 ديسيبل ± 3 ديسيبل، أقصى خرج 20 ديسيبل، موصل LC/UPC المستخدم في سلسلة FW6600 يشغل فتحة واحدة

FWOP25G20H

بطاقة DWDM EDFA، نطاق الطول الموجي 1528 نانومتر ~ 1568 نانومتر، مضخم طاقة G25/20، كسب: 25 ديسيبل ± 3 ديسيبل، أقصى خرج: 20 ديسيبل، كابل LC/UPC المستخدم في سلسلة FW6600 يشغل فتحة واحدة

FWOB15G20H

بطاقة DWDM EDFA، نطاق الطول الموجي 1528 نانومتر ~ 1568 نانومتر، BA G15/20، كسب 15 ديسيبل ± 3 ديسيبل، أقصى خرج 20 ديسيبل، LC/UPC المستخدمة في سلسلة FW6600 تشغل فتحة واحدة

FWOL25G20H

بطاقة DWDM EDFA، نطاق الطول الموجي 1528 نانومتر ~ 1568 نانومتر، مضخم خطي G25/20، كسب 25 ديسيبل ± 3 ديسيبل، أقصى خرج 20 ديسيبل، موصل LC/UPC المستخدم في سلسلة FW6600 يشغل فتحة واحدة
