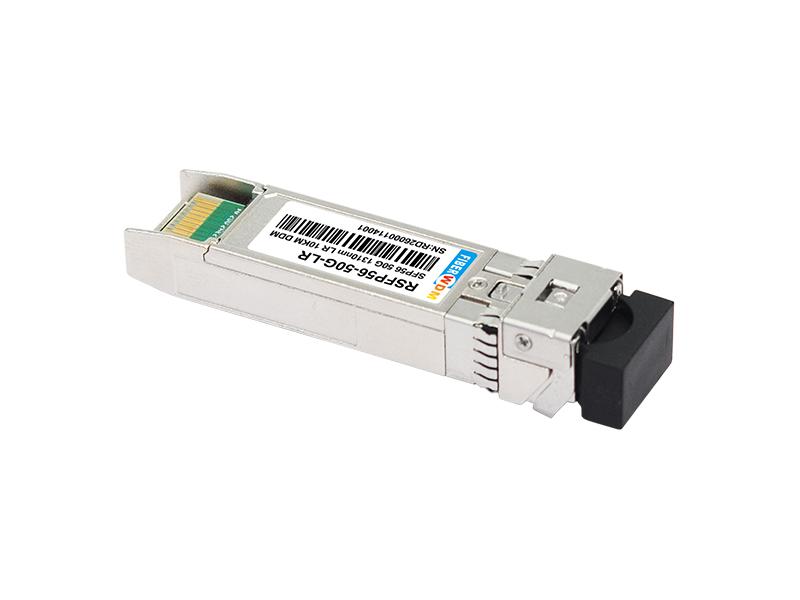

جهاز الإرسال والاستقبال RSFP56-50G-LR هو جهاز SFP56 يعمل بتقنية ليزر DFB بطول موجي 1310 نانومتر، وينقل البيانات بسرعة 50 جيجابت/ثانية. صُمم هذا الجهاز لنقل واستقبال البيانات الضوئية لمسافة تصل إلى 10 كيلومترات عبر ألياف أحادية النمط. يتوافق الجهاز مع معايير SFF-8472 وSFF-8402 وSFF-8432 والأجزاء ذات الصلة من معيار SFF-8431. تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك، كما هو محدد في معيار SFF-8472.

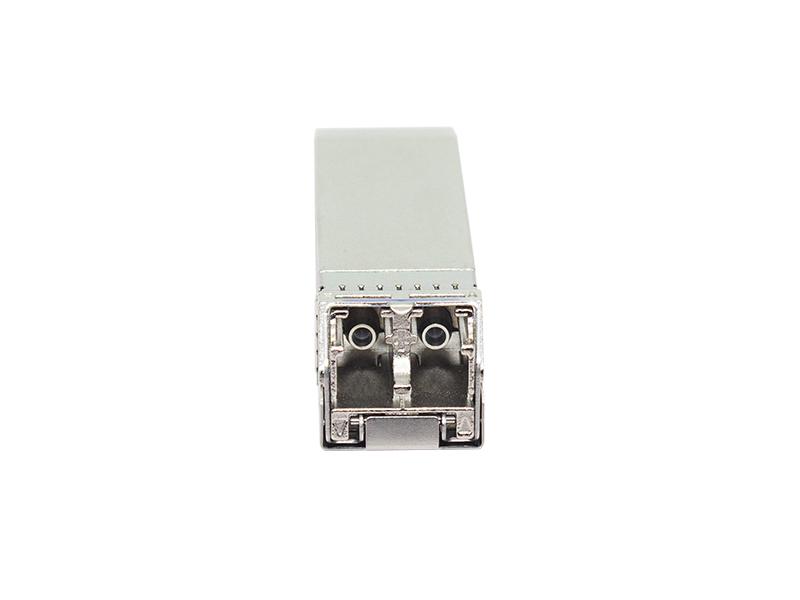

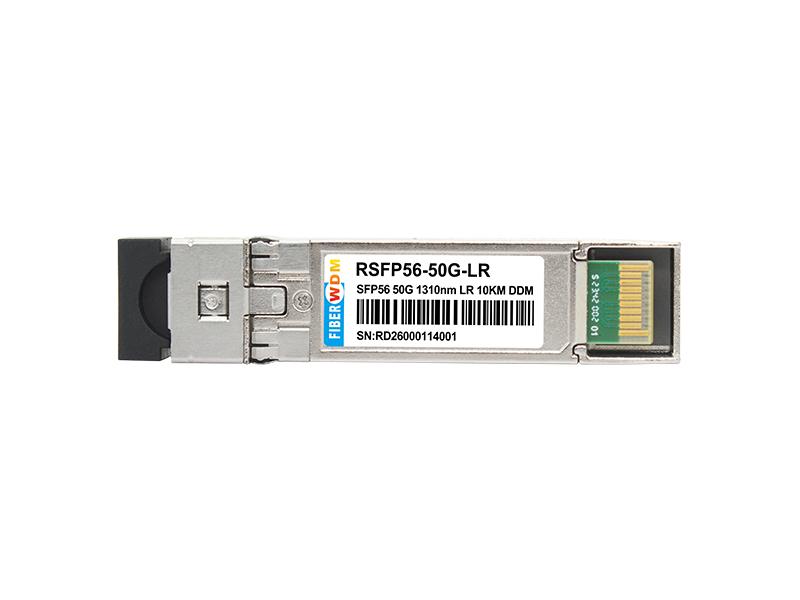

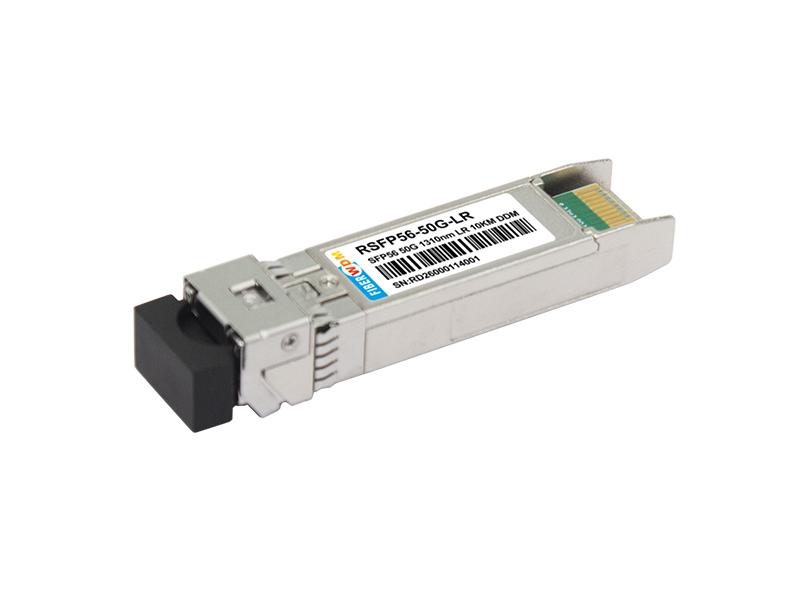

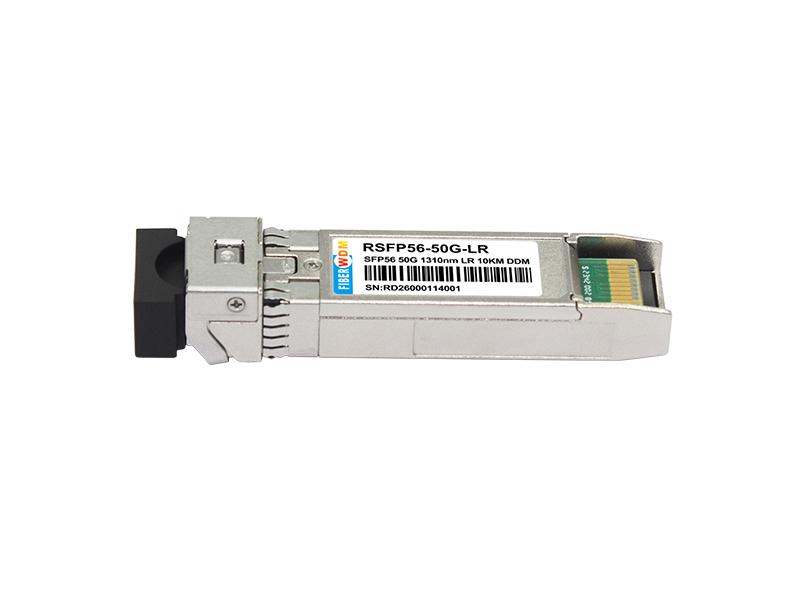

جهاز إرسال واستقبال SFP56 بسرعة 50 جيجابت/ثانية وطول موجي 1310 نانومتر ومدى 10 كيلومترات بتقنية DDM RSFP56-50G-LR
تعريف المنافذ البصرية
| لا. | المعلمة | رمز | وحدة | دقيقة. | النوع. | الأعلى. | ملحوظة |
| جهاز الإرسال | |||||||
| 3.1 | الطول الموجي المركزي | λ | نانومتر | 1295 | 1310 | 1325 | |
| 3.2 | عرض الطيف | -20 ديسيبل | نانومتر | 1 | ||||
| 3.3 | نسبة كبح الوضع الجانبي | SMSR | ديسيبل | 30 | |||
| 3.4 | متوسط قوة الإطلاق | ديسيبل ميلي واط | -4.5 | 4.2 | |||
| 3.5 | OMA_outer | بوما | ديسيبل ميلي واط | -1.5 | 4 | ||
| 3.6 | OMA_outer - TDECQ | ديسيبل ميلي واط | -2.9 | 26.5625 جيجابد_PAM4 | |||
| 3.7 | إغلاق عين الإرسال والتشتت لـ PAM4 (TDECQ) | ديسيبل | 3.2 | 26.5625 جيجابد_PAM4 | |||
| 3.8 | TDECQ-10log10(Ceq) | ديسيبل | 3.2 | 26.5625 جيجابد_PAM4 | |||
| 3.9 | جهاز الإرسال والتشتت (TDP) | ديسيبل | 2.7 |
25.78125 جيجابد_NRZ 10.3125 جيجابايت |
|||
| 3.10 | متوسط قوة إطلاق جهاز الإرسال في وضع الإيقاف | ديسيبل ميلي واط | -30 | ||||
| 3.11 | نسبة الانقراض | غرفة الطوارئ | ديسيبل | 3.5 | |||
| 3.12 | تحمل فقدان العودة البصرية | ديسيبل | 15.6 | ||||
| 3.13 | RIN15.6OMA | ديسيبل ميلي واط | -132 | ||||
| 3.14 | انعكاس جهاز الإرسال | ديسيبل | -26 | ||||
| المتلقي | |||||||
| 3.15 | الطول الموجي المركزي | λ | نانومتر | 1295 | 1325 | ||
| 3.16 | عتبة الضرر | ديسيبل ميلي واط | 5.2 | ||||
| 3.17 | متوسط قدرة الاستقبال | ديسيبل ميلي واط | -10.8 | 4.2 | |||
| 3.18 | قدرة جهاز الاستقبال (OMA) | ديسيبل ميلي واط | 4 | ||||
| 3.19 | حساسية جهاز الاستقبال (OMA) | بوما | ديسيبل ميلي واط | -8.4 | 1 | ||
| جهاز مراقبة بدون طاقة RX | ديسيبل ميلي واط | -40 | |||||
| 3.20 | تأكيد خط الرؤية | لوسا | ديسيبل ميلي واط | -30 | |||
| 3.21 | إلغاء تأكيد خط الرؤية | فقدان الذاكرة | ديسيبل ميلي واط | -14 | |||
| 3.22 | التخلف في LOS | ديسيبل | 0.5 | ||||
ملاحظة: تم القياس باستخدام 26.5625 جيجابت في الثانية PAM4، PRBS31Q، ER≥3.5 ديسيبل، BER<2.4E-4
تعريف المنافذ الكهربائية
| المعلمة | رمز | وحدة | دقيقة. | النوع. | الأعلى. |
| جهد التغذية | VCC | V | 3.14 | 3.3 | 3.46 |
| استهلاك الطاقة | P | دبليو | 2.0 | ||
| جهاز الإرسال | |||||
| معاوقة الدخل التفاضلية | RIN | Ω | 100 | ||
| تأرجح إدخال البيانات أحادي الطرف | رقم تعريف المركبة | mVp-p | 100 | 450 | |
| جهد تعطيل الإرسال | VDIS | V | 2 | VCCHOST | |
| جهد تمكين الإرسال | فين | V | VEE | VEE+0.8 | |
| جهد تأكيد عطل الإرسال | رابطة القوات الزائرة | V | 2.2 | VCCHOST | |
| جهد إلغاء تأكيد عطل الإرسال | VFDA | V | VEE | VEE+0.4 | |
| المتلقي | |||||
| تأرجح إخراج البيانات أحادي الطرف | خدمة الفيديو حسب الطلب | mVp-p | 225 | 450 | |
| عطل في خط الرؤية | فلوست | V | 2.2 | VCCHOST | |
| مستوى الرؤية طبيعي | VLOSNR | V | VEE | VEE+0.4 | |

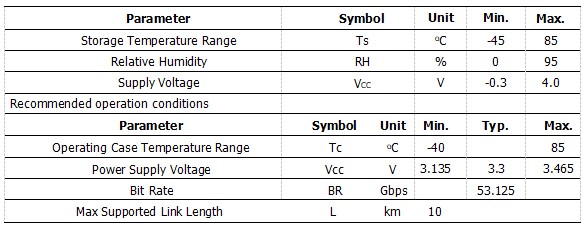

أعلى التقييمات المطلقة
شروط التخزين الموصى بها

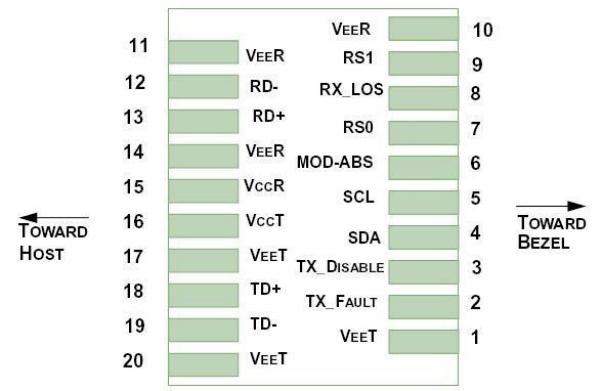

تعريفات وظائف الدبابيس
| رقم التعريف الشخصي | رمز | منطق | وصف |
| 1،17،20 | فيت | متصل بأرضية الإشارة على اللوحة الرئيسية. | |
| 2 | عطل في جهاز الإرسال | مخرج LVTTL | مخرج عطل جهاز إرسال الوحدة |
| 3 |
معاقون في تكساس |
مدخل LVTTL | تعطيل التحكم في جهاز إرسال الوحدة |
| 4 | السبتيين |
مدخلات/مخرجات LVTTL |
بيانات واجهة تسلسلية ثنائية الأسلاك |
| 5 | SCL | مدخلات/مخرجات LVTTL | ساعة واجهة تسلسلية ثنائية الأسلاك |
| 6 | نظام منع انغلاق المكابح المعدل | الوحدة غير موجودة (متصلة بأرضية الوحدة) | |
| 7 | RS0 | مدخل LVTTL | تحديد معدل الإرسال 0 (Rx): منخفض = تجاوز CDR؛ مرتفع = تحديد CDR |
| 8 | نظام الرؤية | مخرج LVTTL | فقدان إشارة جهاز الاستقبال |
| 9 | RS1 | مدخل LVTTL | تحديد معدل الإرسال 1: منخفض = تجاوز سجل بيانات المكالمات؛ مرتفع = تحديد سجل بيانات المكالمات |
| 10، 11، 14 | VeeR | متصل بأرضية الإشارة على اللوحة الرئيسية. | |
| 12 | RD- | مخرجات CML | جهاز استقبال بإخراج بيانات معكوس، موصول داخلياً بتيار متردد ومنتهي. |
| 13 | RD+ | مخرجات CML | مخرج بيانات غير معكوس لجهاز الاستقبال، موصول داخلياً بتيار متردد ومنتهي. |
| 15 | VccR | مصدر طاقة جهاز الاستقبال 3.3 فولت | |
| 16 | VccT | مصدر طاقة جهاز الإرسال 3.3 فولت | |
| 18 | TD+ | مدخلات CML | مدخل بيانات غير معكوس لجهاز الإرسال، موصول داخلياً بتيار متردد ومنتهي. |
| 19 | TD- | مدخلات CML | مدخل بيانات معكوس لجهاز الإرسال، موصول داخليًا بتيار متردد ومنتهي. |
معلومات الطلب
| رقم القطعة | وصف |
| RSFP56-50G0-LR | SFP56 50G 1310nm LR 10KM DDM |

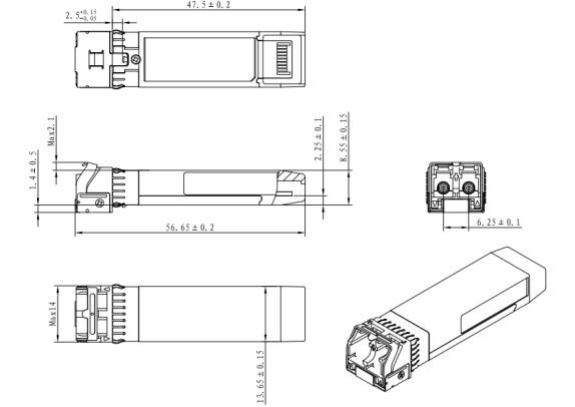

الرسومات الميكانيكية
الهيكل الميكانيكي
الامتثال التنظيمي
| ميزة | طريقة الاختبار | أداء |
| التفريغ الكهروستاتيكي (ESD) على الدبابيس الكهربائية | طريقة MIL-STD-883C رقم 3015.7 | الفئة 1 (> 1500 فولت) |
| مناعة ضد التفريغ الكهروستاتيكي (ESD) | تعديل على معيار IEC 61000-4-2 | LV 4 (تفريغ الهواء: 15 كيلو فولت؛ تفريغ التلامس: 8 كيلو فولت) |
|
الكهرومغناطيسية التداخل الكهرومغناطيسي (EMI) |
CISPR22 ITE الفئة ب EN55022 الفئة ب الفئة ب من لجنة الاتصالات الفيدرالية |
متوافق مع المعايير |
| المناعة | IEC61000-4-3 الفئة 2 EN55024 | عادةً لا تظهر أي تأثير قابل للقياس من مجال 3 فولت/متر يتم مسحه من 80 إلى 1000 ميجاهرتز يتم تطبيقه على جهاز الإرسال والاستقبال بدون غلاف هيكلي. |
