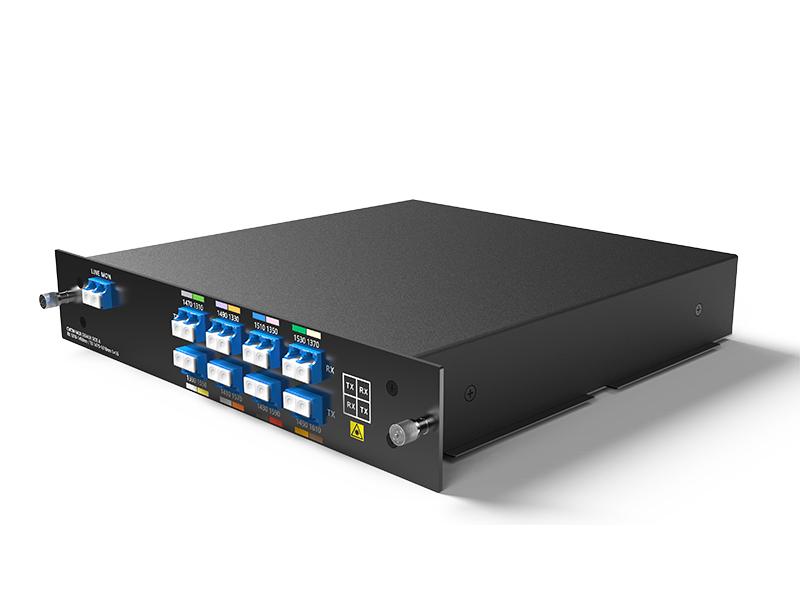

مُضاعِف/مُفكِّك إشارة CWDM أحادي الألياف بثمانية قنوات (16 موجة) بتردد 1310-1610 نانومتر، مزود بمنفذ مراقبة، وLC/UPC، وصندوق LGX قابل للتوصيل، وحامل 1U بفتحتين
تم تصميم جهاز CWDM MUX DEMUX أحادي الألياف ذو 8 قنوات (16 موجة) بواسطة FIBERWDM، موجات الجانب A هي: RX من 1310 نانومتر إلى 1450 نانومتر / TX من 1470 نانومتر إلى 1610 نانومتر، وموجات الجانب B هي: RX من 1470 نانومتر إلى 1610 نانومتر / TX من 1310 نانومتر إلى 1450 نانومتر؛ وهو جهاز CWDM سلبي وصندوق LGX قابل للتوصيل، ويمكن توصيله برف 1U ذي فتحتين، ويدعم 8 قنوات مختلفة في ليف بصري واحد لنقل ثنائي الاتجاه من نقطة إلى نقطة.
يعمل هذا النظام في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات، حيث تكون موارد الألياف الضوئية نادرة.
لوحة المنتج

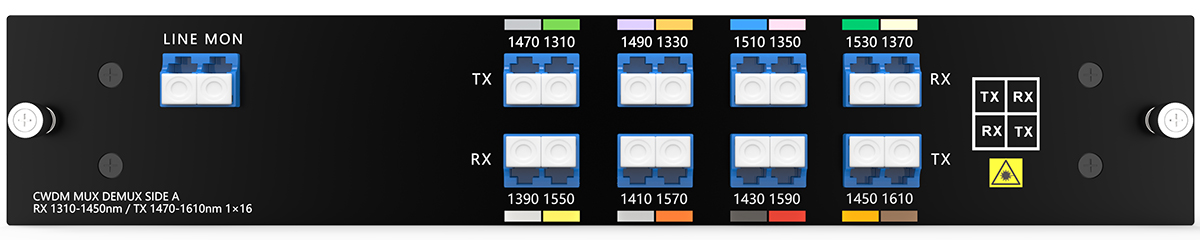

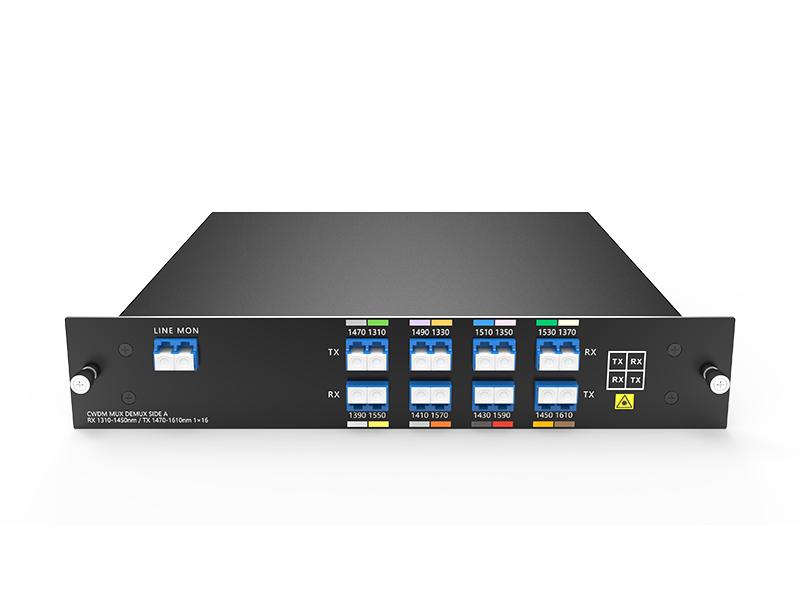

الجانب أ: ألياف ضوئية مفردة 8 قنوات CWDM MUX DEMUX

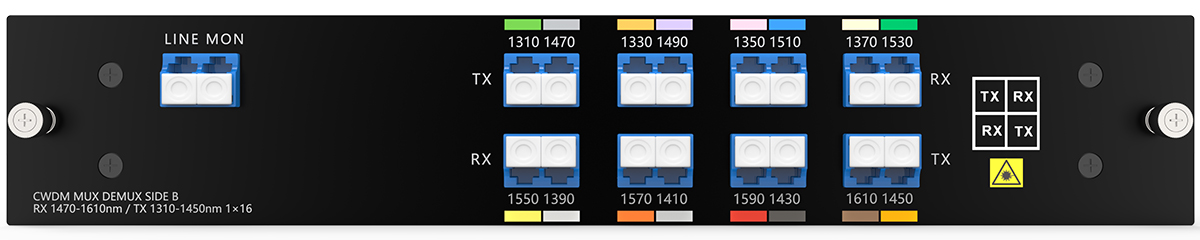

الجانب ب: ألياف ضوئية مفردة 8 قنوات CWDM MUX/DEMUX
يُستخدم منفذ المراقبة لمراقبة وصلة الشبكة أو مراقبة الطاقة، مما يسهل عملية استكشاف الأخطاء وإصلاحها دون التأثير على حركة البيانات.

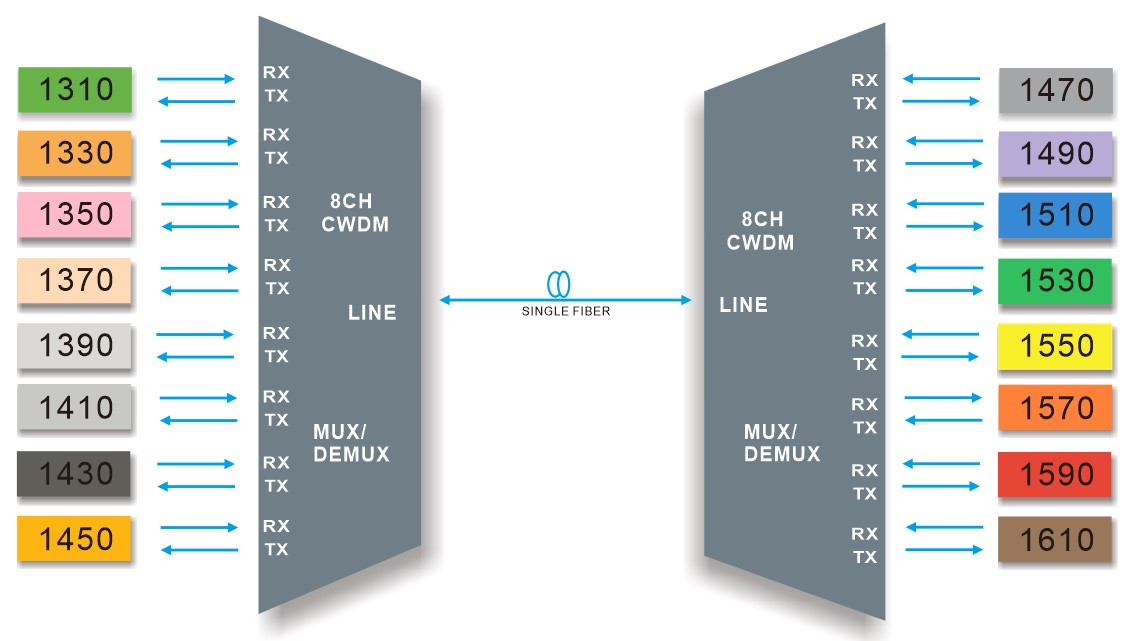

لاين لينك
إرسال أحادي الألياف بتقنية CWDM MUX/DEMUX بثمانية قنوات
يجب استخدام مُضاعِف ومُزيل الإرسال CWDM ذو 8 قنوات (16 موجة) في أزواج، حيث يقوم بإرسال واستقبال أطوال موجية مختلفة، ويدعم 8 قنوات مختلفة للأعمال، مثل تطبيقات 1G/10G Ethernet وSDH/SONET و8/4/2/1G، في ليفتين بصريتين للإرسال من نقطة إلى نقطة.
مواصفات المنتج
|
الطول الموجي |
8 قنوات (16 موجة) 1310-1610 نانومتر |
تباعد القنوات |
20 نانومتر |
|
نطاق تمرير القناة |
±6.5 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤ 4.8 ديسيبل |
فقدان الاتصال |
≤ 5.6 ديسيبل |
|
فقدان الإدخال بنسبة 1% شهريًا |
≤ 26 ديسيبل |
دقة الطول الموجي المركزي |
±0.05 نانومتر |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
غير متجاور ≥45 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX 0.5 كجم رف ذو فتحتين ووحدة واحدة، وزن 2.5 كجم |

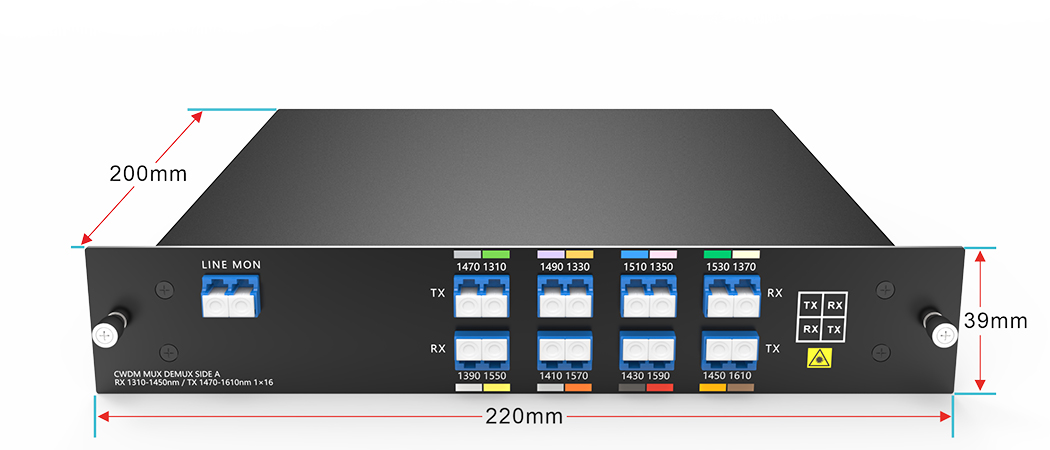

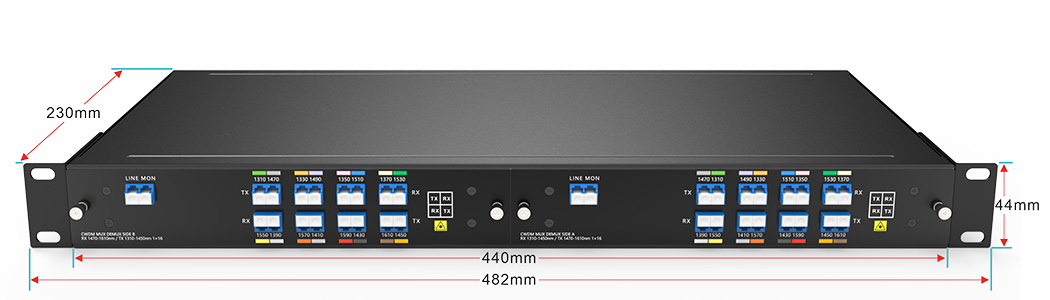

الأبعاد (الارتفاع × العرض × العمق) |
LGX BOX190*200*39mm رف ذو فتحتين ووحدة واحدة (1U) بأبعاد 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
|
صندوق LGX قابل للتوصيل |

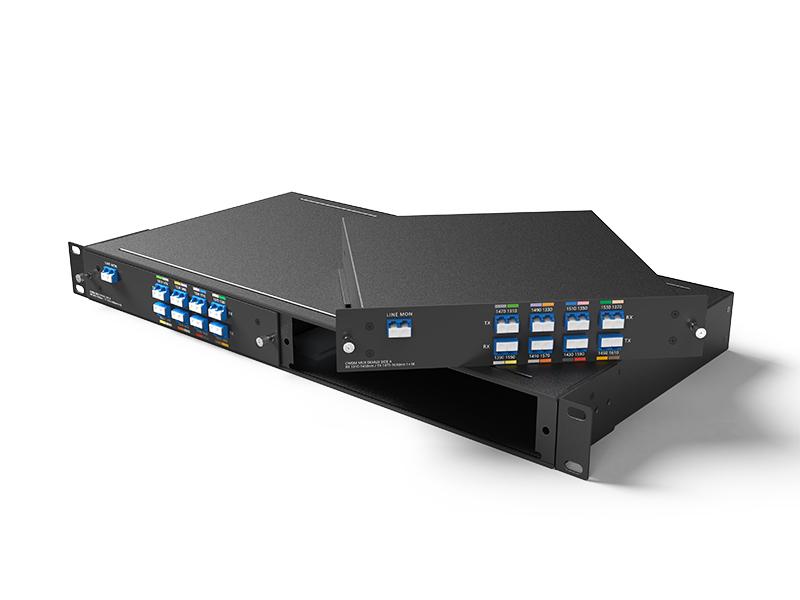

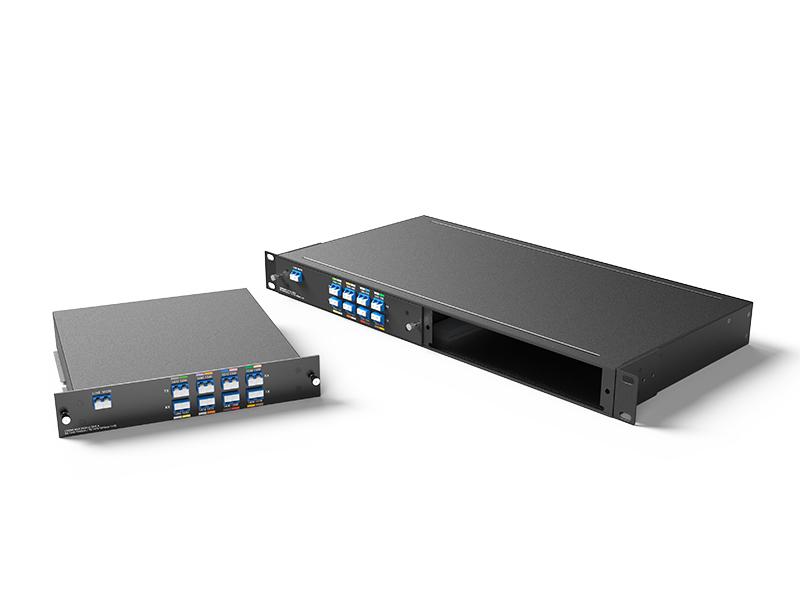

رف ذو فتحتين 1U لصندوق LGX |
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
CM16-1U01-3161M |
مُضاعِف/مُفكِّك إشارات CWDM ثماني القنوات، 16 موجة (استقبال 1310 نانومتر ~ 1450 نانومتر / إرسال 1450 نانومتر ~ 1610 نانومتر) مع منفذ مراقبة، ألياف ضوئية أحادية، LC/UPC، صندوق LGX قابل للتوصيل |
|
CD16-1U01-3161M |
مُضاعِف/مُفكِّك إشارات CWDM ثماني القنوات، 16 موجة (استقبال 1470 نانومتر ~ 1610 نانومتر / إرسال 1310 نانومتر ~ 1450 نانومتر) مع منفذ مراقبة، ليف ضوئي واحد، LC/UPC، صندوق LGX قابل للتوصيل |
|
1U02-2LGX |
رف 1U مقاس 19 بوصة مزود بفتحتين لصندوق LGX القابل للتوصيل، 440 × 230 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
