كابل ألياف ضوئية أحادي 9 قنوات (18 موجة) 1270-1610 نانومتر، منفذ CWDM MUX/DEMUX، كابل LC/UPC، صندوق LGX قابل للتوصيل، وحامل 1U بفتحتين
تم تصميم جهاز CWDM MUX/DEMUX أحادي الألياف ذو 9 قنوات (18 موجة) بواسطة الألياف الضوئية بتقنية WDM موجات الجانب A هي: RX 1270، 1310، 1350، 1390، 1430، 1470، 1510، 1550، 1590 نانومتر / TX 1290، 1330، 1370، 1410، 1450، 1490، 1530، 1570، 1610 نانومتر، وموجات الجانب B هي: RX 1290، 1330، 1370، 1410، 1450، 1490، 1530، 1570، 1610 نانومتر / TX 1270، 1310، 1350، 1390، 1430، 1470، 1510، 1550، 1590 نانومتر؛ إنه جهاز CWDM سلبي وصندوق LGX قابل للتوصيل، ويمكن توصيله برف 1U ذي فتحتين، ويدعم 9 قنوات مختلفة في ألياف بصرية واحدة لنقل ثنائي الاتجاه من نقطة إلى نقطة.
يعمل هذا النظام في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات، حيث تكون موارد الألياف الضوئية نادرة.
لوحة المنتج
الجانب أ: ألياف ضوئية مفردة 9 قنوات CWDM MUX/DEMUX

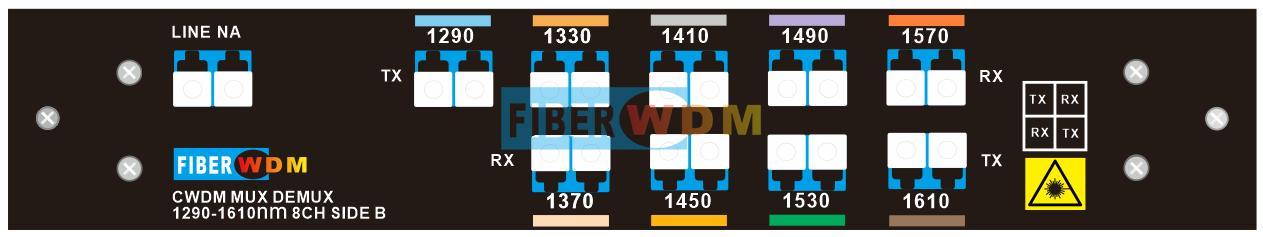

الجانب B ألياف مفردة 9 قنوات CWDM MUX/DEMUX

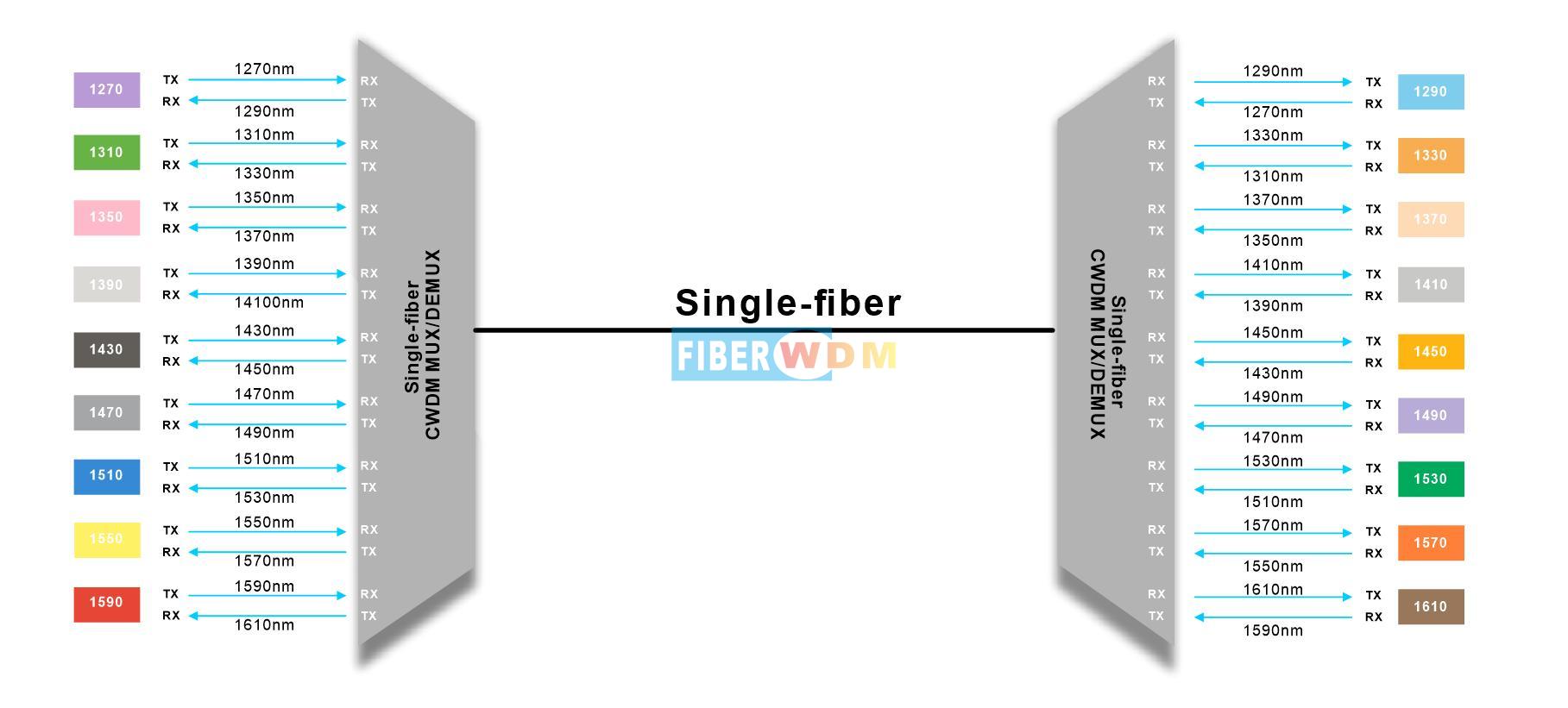

لاين لينك
|
|
إرسال أحادي الألياف بتقنية CWDM MUX/DEMUX 9CH
يجب استخدام مُضاعِف/مُزيل الإرسال CWDM ذو 9 قنوات (18 موجة) في أزواج، حيث يقوم بإرسال واستقبال أطوال موجية مختلفة، ويدعم 9 قنوات مختلفة للأعمال، مثل تطبيقات 1G/10G Ethernet وSDH/SONET و8/4/2/1G، في ليفتين بصريتين للإرسال من نقطة إلى نقطة.
مواصفات المنتج
|
الطول الموجي |
1270-1610 نانومتر |
تباعد القنوات |
20 نانومتر |
|
نطاق تمرير القناة |
±6.5 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
عادي: ≤ 5.4 ديسيبل (مع 8 تخطي 0: ≤3.0 ديسيبل) |
فقدان الرابط (أ + ب) |
عادي: ≤ 6.2 ديسيبل (مع 8 تخطي 0: ≤ 4.0 ديسيبل) |
|
الطول الموجي المركزي دقة |
±0.05 نانومتر |
خسارة العودة |
≥ 45 ديسيبل |
|
التوجيه |
≥ 45 ديسيبل |
وضع الاستقطاب تشتت |
≤ 0.1ps |
|
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
غير متجاور ≥45 ديسيبل
|
|
موصل |
LC/UPC |
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين: من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX 0.5 كجم رف ذو فتحتين ووحدة واحدة، وزن 2.5 كجم |

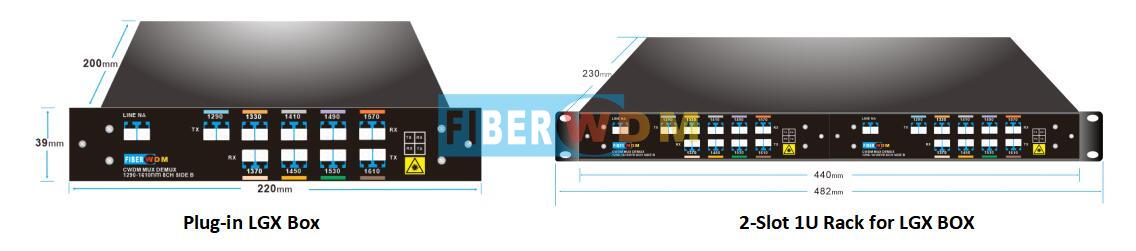

الأبعاد (الارتفاع × العرض × العمق) |
LGX BOX190*200*39mm رف ذو فتحتين ووحدة واحدة (1U) بأبعاد 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة
|
|
معلومات الطلب
|
رقم المنتج |
وصف المنتج |
|
CM18-LGX01-2761-A |
مُضاعِف/مُفكِّك إشارات CWDM ذو 9 قنوات و18 موجة (استقبال: 1270، 1310، 1350، 1390، 1430، 1470، 1510، 1550، 1590 نانومتر / إرسال: 1290، 1330، 1370، 1410، 1450، 1490، 1530، 1570، 1610 نانومتر)، ليف ضوئي واحد، LC/UPC، صندوق LGX قابل للتوصيل، فقدان الإدخال ≤ 5.4 ديسيبل |
|
CD18-LGX01-2761-B |
مُضاعِف/مُفكِّك إشارات CWDM ثماني القنوات، 16 موجة (استقبال: 1290، 1330، 1370، 1410، 1450، 1490، 1530، 1570، 1610 نانومتر / إرسال: 1270، 1310، 1350، 1390، 1430، 1470، 1510، 1550، 1590 نانومتر) مع منفذ مراقبة، ليف ضوئي واحد، LC/UPC، صندوق LGX قابل للتوصيل، فقدان التداخل ≤ 5.4 ديسيبل |
|
CM18-LGX01-27S61-A |
مُضاعِف/مُفكِّك إشارات CWDM ثماني القنوات، 16 موجة (استقبال: 1270، 1310، 1350، 1390، 1430، 1470، 1510، 1550، 1590 نانومتر / إرسال: 1290، 1330، 1370، 1410، 1450، 1490، 1530، 1570، 1610 نانومتر) مع منفذ مراقبة، ليف ضوئي واحد، LC/UPC، صندوق LGX قابل للتوصيل، فقدان الإدخال ≤ 3.0 ديسيبل |
|
CD18-LGX01-27S61-B |
مُضاعِف/مُفكِّك إشارات CWDM ثماني القنوات، 16 موجة (استقبال: 1290، 1330، 1370، 1410، 1450، 1490، 1530، 1570، 1610 نانومتر / إرسال: 1270، 1310، 1350، 1390، 1430، 1470، 1510، 1550، 1590 نانومتر) مع منفذ مراقبة، ليف ضوئي واحد، LC/UPC، صندوق LGX قابل للتوصيل، فقدان الإدخال ≤ 3.0 ديسيبل |
|
1U02-2LGX |
رف 1U مقاس 19 بوصة مزود بفتحتين لصندوق LGX القابل للتوصيل، 440 × 230 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
