الخصائص الوظيفية
سلسلة محولات الوسائط 10/100 ميجابت في الثانية

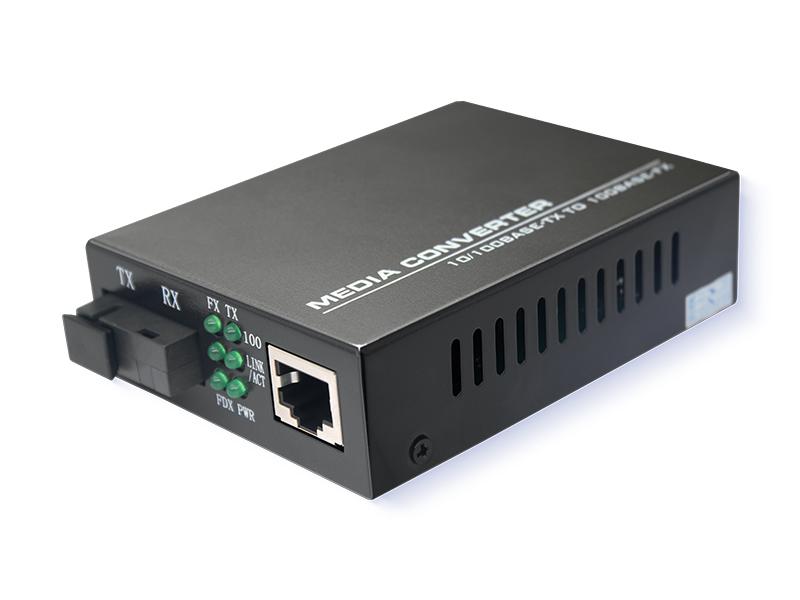

محول سلسلة 10/100

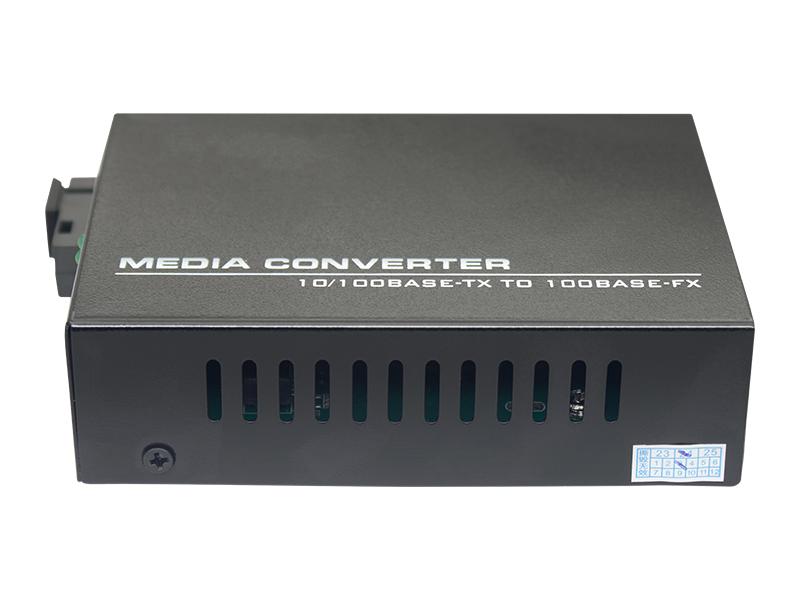

صُمم محول سلسلة 10/100M من 10/100BASE-TX إلى 100BASE-SX/LX خصيصًا لمجموعات العمل الكبيرة التي تتطلب نطاقًا تردديًا عاليًا، والتي تحتاج إلى توسيع شبكة الإيثرنت. يتميز محول 10/100M بمقبس RJ45 وموصل ألياف ضوئية SC أو SFP، لربط شبكة 10/100BASE-TX بشبكة 100BASE-SX/LX (الألياف الضوئية). في وضع الإرسال والاستقبال المتزامن (Full Duplex)، يمكن للمحول تمديد المسافة حتى 550 مترًا للألياف متعددة الأنماط، وحتى 80 كيلومترًا للألياف أحادية النمط. وهو متوافق تمامًا مع معايير IEEE 802.3u و802.3. إجراءات تركيب وتشغيل سلسلة 10/100M بسيطة وسهلة. يمكن للمستخدم مراقبة حالة التشغيل في الوقت الفعلي بسهولة عبر مجموعة من مصابيح LED الموجودة في اللوحة الأمامية.
توصيل كابل محول سلسلة 10/100 ميجابت في الثانية
|
نوع المنفذ |
نوع الكابل |
أقصى طول |
|
10/ 100BASE-T |
الفئة 5، 5E UTP، RJ-45 |
100 متر |
|
100BASE-SX |
ألياف متعددة الأنماط بقطر 850 نانومتر (62.5/ 125 ميكرومتر) |
220 متراً |
|
100BASE-SX |
ألياف متعددة الأنماط بطول موجي 850 نانومتر (50/125 ميكرومتر) |
550 متر |
|
100BASE-LX |
ألياف أحادية النمط بطول موجي 1310 نانومتر (9/125 ميكرومتر) |
10- 100 كم |

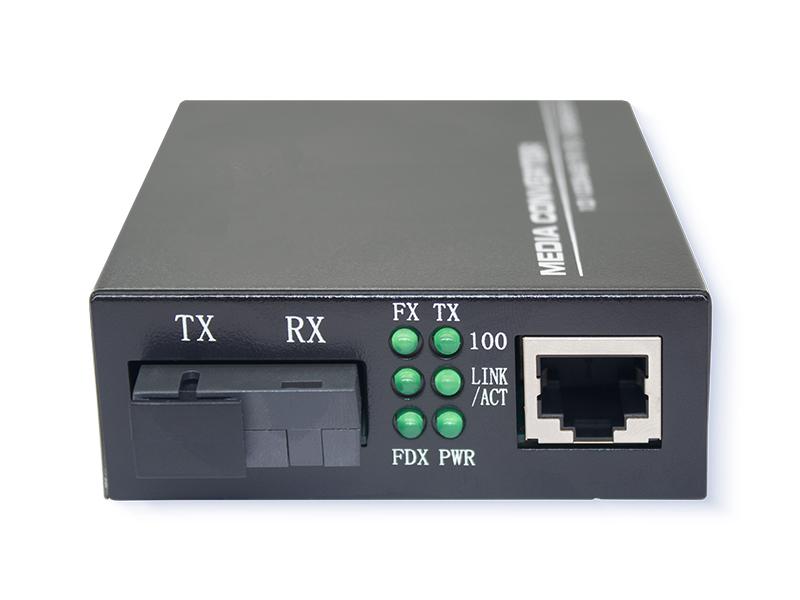

مؤشر LED
يرجى الرجوع إلى الجدول التالي لمعرفة مؤشر LED الخاص بمحول سلسلة 10/100 ميجاهرتز
|
قاد |
حالة |
دواعي الاستعمال |
|
باو |
على |
الطاقة متوفرة |
|
فانتازي بريمير ليج |
على |
عندما يكتشف الإشارة الضوئية |
|
عن |
عندما لا يتم الكشف عن أي إشارة ضوئية |
|
|
10/100 |
على |
سرعة TP هي 1 ٠٠ م |
|
عن |
سرعة TP هي 10 ميجا |
|
|
FDX |
على |
بأقصى سرعة |
|
عن |
نصف السرعة |
|
|
FRX |
فلاش |
بيانات الألياف |
|
TRX |
فلاش |
بيانات UTP |
مواصفات محول سلسلة 10/100 ميجا
|
نموذج |
1- سلسلة 10/100 متر |
2- سلسلة 10/100 متر |
|
معيار |
IEEE802.3u 100BASE-T؛ |
IEEE802.3u 100BASE-T؛ |
|
IEEE802.3 100BASE-SX |
IEEE802.3 100BASE-LX |
|
|
واجهة المستخدم |
جزء RJ-45 عدد 1 (10/100 ميجابت في الثانية) موصل SC/SFP، منفذ ألياف ضوئية عدد 1 (100 ميجابت في الثانية) |
|
|
تي بي الاتصالات |
10/100BASE-T: UTP الفئة 5، 5E |
|
|
وصلات الألياف الضوئية |
100BASE-SX: ألياف متعددة الأنماط 62.5/125 ميكرومتر أو 50/125 ميكرومتر، موصل SC/SFP |
100BASE-LX:9 أو ألياف أحادية النمط 10/125 ميكرومتر، موصل SC/SFP |
|
قاد دواعي الاستعمال |
POW، FPL، 10/100، FDX، FRX، TRX |
|
|
أقصى مسافة |
550 متر ~ 2 كيلومتر |
10 كم ~ 100 كم |
|
بيئة |
درجة حرارة التشغيل: 0~+70 درجة مئوية درجة حرارة التخزين: من -40 إلى +85 درجة مئوية الرطوبة: 10-90% بدون تكثيف |
|
|
قوة |

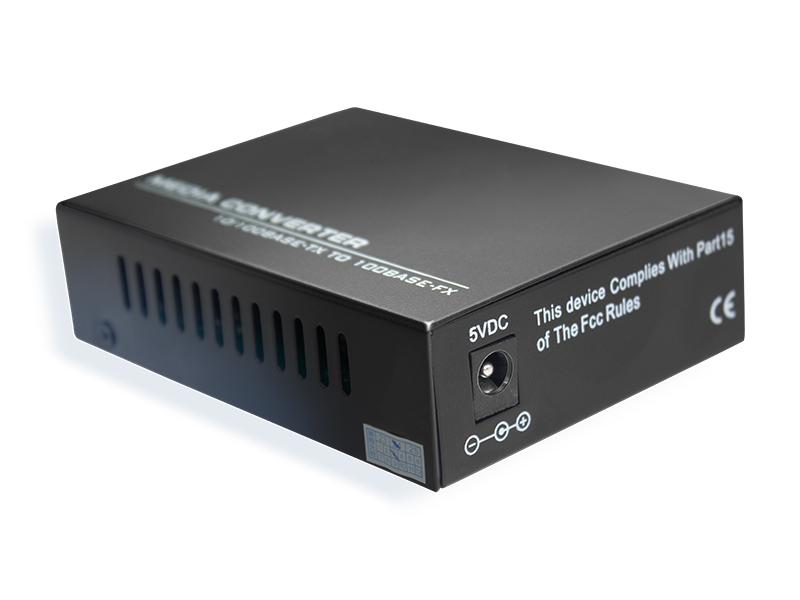

5 فولت 1000 مللي أمبير |
|
|
الوزن الصافي |
650 غرام/زوج |
|
|
الانبعاثات |
الفئة أ من لجنة الاتصالات الفيدرالية، CE |
|
ميزانية الطاقة الضوئية النموذجية
|
سلسلة 10/100 متر |
|||||
|
موصل |
SC |
SC |
SC |
SC |
SC |
|
الطول الموجي |
850 نانومتر |
1310 نانومتر |
1310 نانومتر |
1310 نانومتر |
1550 نانومتر |
|
عادي |
550 متر / 220 متر |
20 كم |
40 كم |
60 كم |
80- 100 كم |
|
بصري قوة |
≥- 12 ديسيبل ميلي واط |
≥- 14 ديسيبل ميلي واط |
≥- 11 ديسيبل ميلي واط |
≥-6 ديسيبل ميلي واط |
≥-5 ديسيبل ميلي واط |
|
حساسية |
≤-23 ديسيبل ميلي واط |
≤-34 ديسيبل ميلي واط |
≤-36 ديسيبل ميلي واط |
≤-38 ديسيبل ميلي واط |
≤-38 ديسيبل ميلي واط |
العلامات ذات الصلة :
هل تريد معرفة المزيد عن هذا المنتج؟
إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.

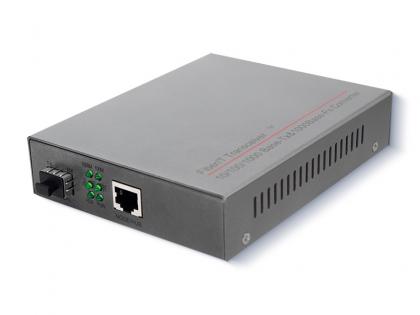

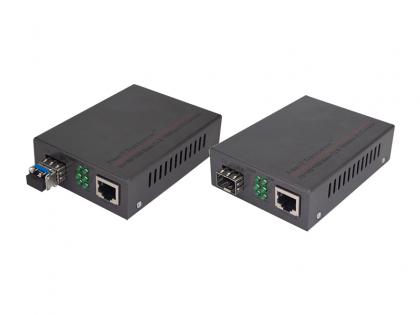

محول وسائط خارجي بسرعة 10/100/1000 ميجابت في الثانية، مزود بمنفذ RJ45 واحد ومنفذ SFP واحد.
محول وسائط خارجي بسرعة 10/100/1000 ميجابت في الثانية، مزود بمنفذ RJ45 واحد ومنفذ SFP واحد، مع محول طاقة من 100 إلى 260 فولت تيار متردد إلى 5 فولت تيار مستمر.

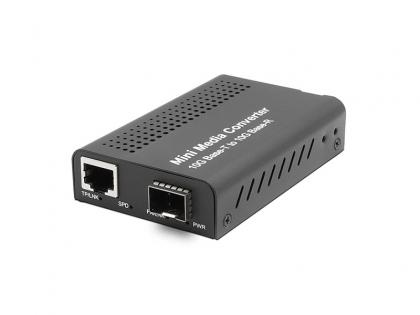

محول وسائط 10 جيجا
وحدة صندوق ABS لدمج وفك دمج قنوات CWDM من 2 إلى 18 قناة

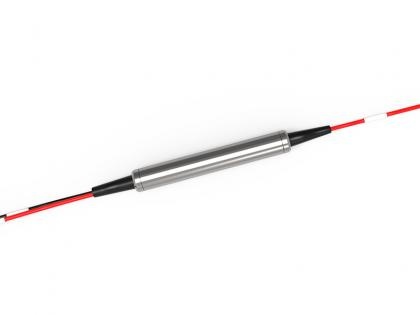

مكونات إدارة الطاقة CWDM
