8 وحدات OTAPs (وحدات توصيل بصرية سلبية للشبكة) LC/UPC LGX Box Module
توفر تقنية FIBERWDM رؤية مستمرة وموثوقة بنسبة 100% لحركة مرور الشبكة لدعم الأداء والأمان دون أي تدهور أو انقطاع في أداء الشبكة.
تتميز وحدات FIBERWDM Taps بالمرونة وقابلية التوسع، وتدعم سرعات تصل إلى 100 جيجابت في الثانية، وهي سلبية بالكامل. تتوفر هذه الوحدات بنوعين: ألياف متعددة الأنماط وألياف أحادية النمط، بنسب تقسيم تتراوح من 50/50 إلى 80/20. تتوفر وحدة FIBERWDM Taps بموصلات LC/SC/FC أو MTP (MPO). يمكن تركيب ما يصل إلى 32 وحدة (لنسخ بيانات 16 خطًا) في وحدة رف واحدة قياس 1U 19 بوصة.
لوحة المنتج

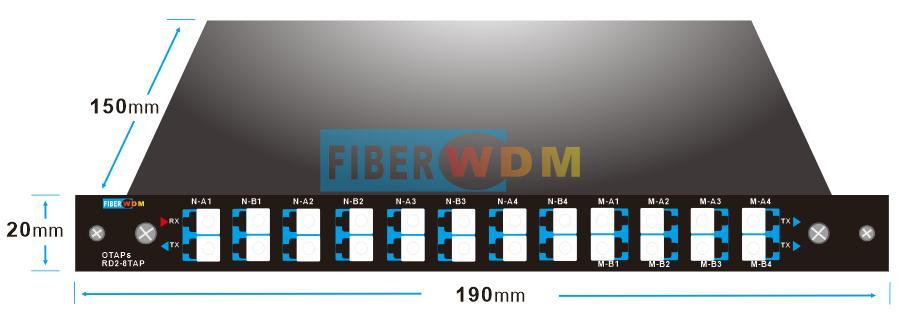

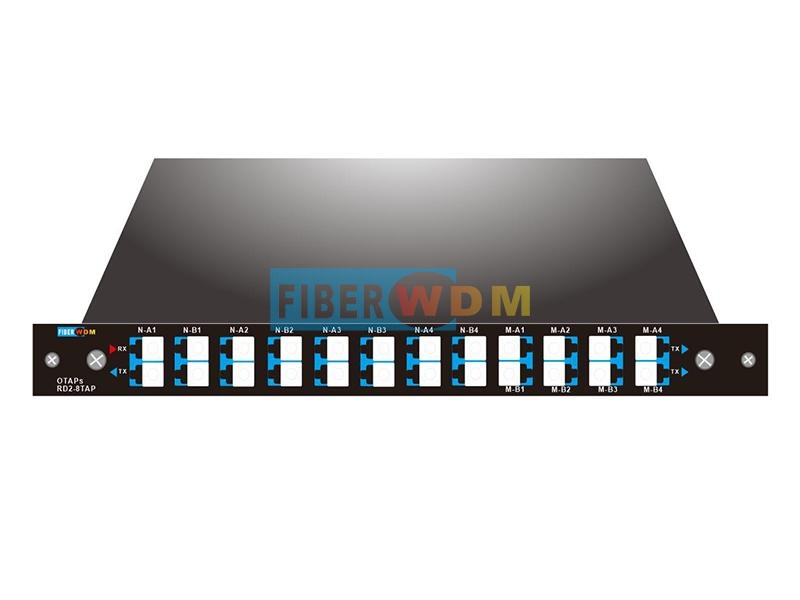

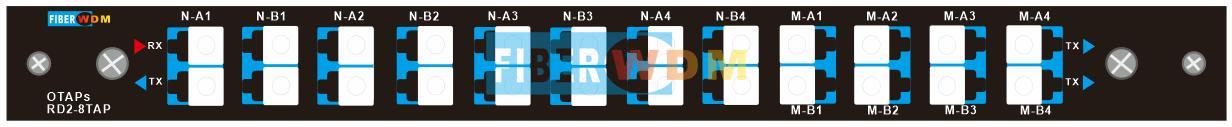

8 وحدات OTAPs لشبكات الألياف الضوئية السلبية، وحدة صندوق LGX
(لنسخة حركة المرور المكونة من 4 أسطر)
|
|

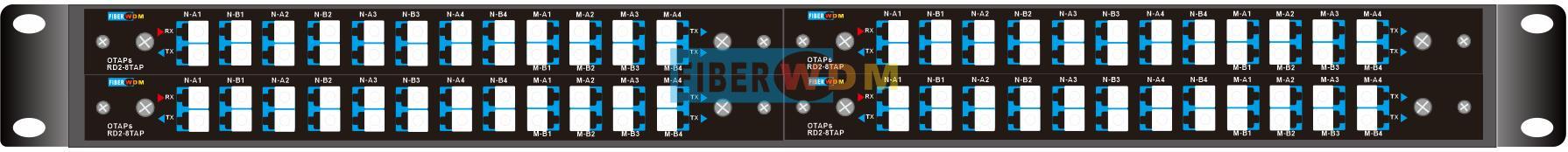

رف 1U بأربعة فتحات، يدعم توصيل 4 وحدات OTAP LGX Box Module بثمانية منافذ، ويدعم ما يصل إلى 32 منفذًا (لنسخ حركة مرور 16 خطًا). )
طلب
يتم نشر أجهزة الاستقبال الضوئية للشبكة عند أي وصلة داخلية في الشبكة، وبالتالي لا يتم إضافة أي عبء إضافي أو تكلفة إدارية على أجهزة الشبكة لنسخ حركة البيانات الخاصة بالبنية التحتية للمراقبة/الأمان. صنبور FIBERWDM يتوافق مع جميع أجهزة المراقبة الخاصة بالشركات المصنعة الرئيسية، بما في ذلك أجهزة تحليل البروتوكولات والمجسات وأنظمة كشف التسلل، وهو مستقل عن البروتوكولات.
مواصفات المنتج أحادي الوضع
|
رقم القطعة |
RD2-8TAP-LGX01-A |
RD2-8TAP-LGX01-B |
RD2-8TAP-LGX01-C |
RD2-8TAP-LGX01-D |
|
|
نسبة التقسيم |
80/20 |
70/30 |
60/40 |
50/50 |
|
|
صنابير |
8 وحدات OTAP، 4 خطوط، نسخ حركة مرور الشبكة |
||||
|
طول الموجة التشغيلية (نانومتر) |
1310/1550 نانومتر |
||||
|
فقد الإدخال في الشبكة (ديسيبل) |
≤1.0 |
≤1.7 |
≤2.5 |
≤3.4 |
|
|
فقدان الإدخال للمراقبة (ديسيبل) |
≤7.7 |
≤5.7 |
≤4.5 |
≤3.4 |
|
|
توحيد الفقد (ديسيبل) |
≤0.8 |
||||
|
فقدان العودة (ديسيبل) |
≥55 |
||||
|
PDL (ديسيبل) |
≤0.15 |
||||
|
التوجيه (ديسيبل) |
≥55 |
||||
|
نوع الألياف |
SMF-28e أو حسب ما يحدده العميل |
||||
|
موصل |
LC/UPC |
||||
|
الأبعاد (مم) |
صندوق LGX: 190 × 150 × 20 مم رف 1U: 440 × 160 × 44 مم |
||||
|
درجة حرارة التشغيل (درجة مئوية) |
-40 ~ +85 |
||||
مواصفات المنتج متعدد الأوضاع
|
رقم القطعة |
RD2-8TAP-LGX01-A-M3 |
RD2-8TAP-LGX01-B-M3 |
RD2-8TAP-LGX01-C-M3 |
RD2-8TAP-LGX01-D-M3 |
|
|
نسبة التقسيم |
80/20 |
70/30 |
60/40 |
50/50 |
|
|
صنابير |
8 وحدات OTAP، 4 خطوط نسخ حركة مرور الشبكة |
||||
|
طول الموجة التشغيلية (نانومتر) |
850 نانومتر |
||||
|
فقد الإدخال في الشبكة (ديسيبل) |
≤1.6 |
≤2.2 |
≤2.8 |
≤3.8 |
|
|
فقدان الإدخال للمراقبة (ديسيبل) |
≤7.9 |
≤6.1 |
≤4.8 |
≤3.8 |
|
|
توحيد الفقد (ديسيبل) |
≤0.8 |
||||
|
فقدان العودة (ديسيبل) |
≥55 |
||||
|
PDL (ديسيبل) |
≤0.15 |
||||
|
التوجيه (ديسيبل) |
≥55 |
||||
|
نوع الألياف |
OM3 أو حسب طلب العميل |
||||
|
موصل |
LC/UPC |
||||
|
الأبعاد (مم) |
صندوق LGX: 190 × 150 × 20 مم رف 1U: 440 × 160 × 44 مم |
||||
|
درجة حرارة التشغيل (درجة مئوية) |
-40 ~ +85 |
||||
ملاحظات: اختبار درجة حرارة الغرفة.
معلومات عن العبوة
|
وحدة 8 OTaps LGX |
|
معلومات الطلب
|
رقم القطعة |
مواصفة |
|
RD2-8TAPS-LGX01-X |
8 وحدات OTAP (نسخ حركة مرور الشبكة على 4 خطوط)، SM 1310/1550nm LC/UPC 1U Rack |
|
RD2-8TAPS-LGX01-X-M3 |
8 وحدات OTAP (نسخ حركة مرور الشبكة على 4 خطوط)، MM OM3 850nm LC/UPC 1U Rack |
|
1U02-4LGX |
رف 1U مقاس 19 بوصة مزود بـ 4 فتحات لصندوق LGX القابل للتوصيل، 440 × 160 × 44 مم |
