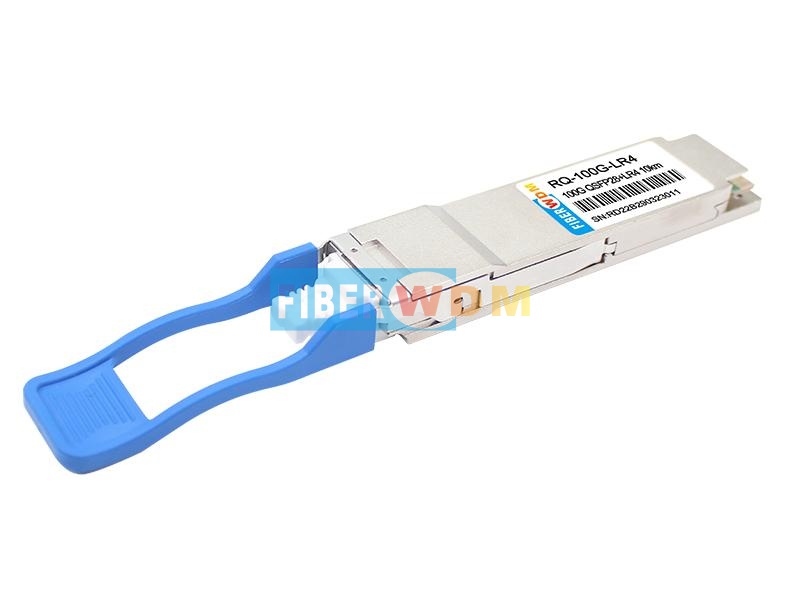

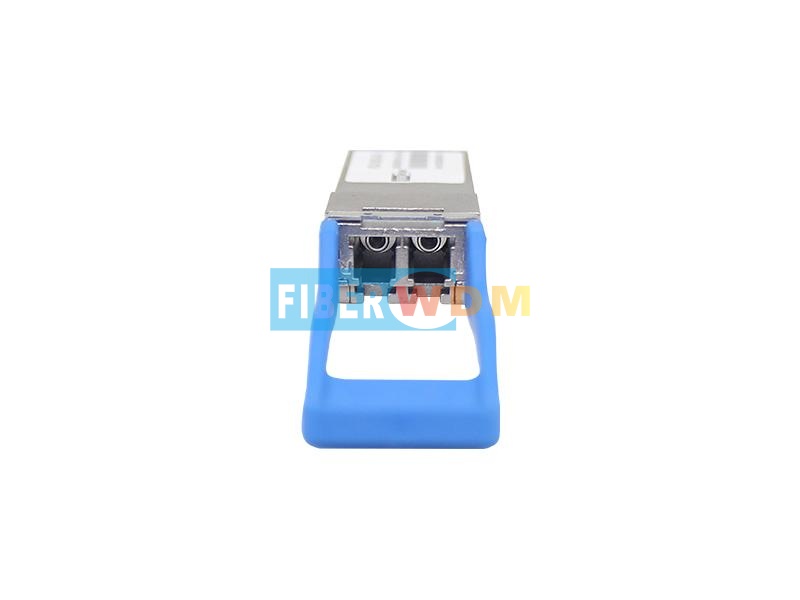

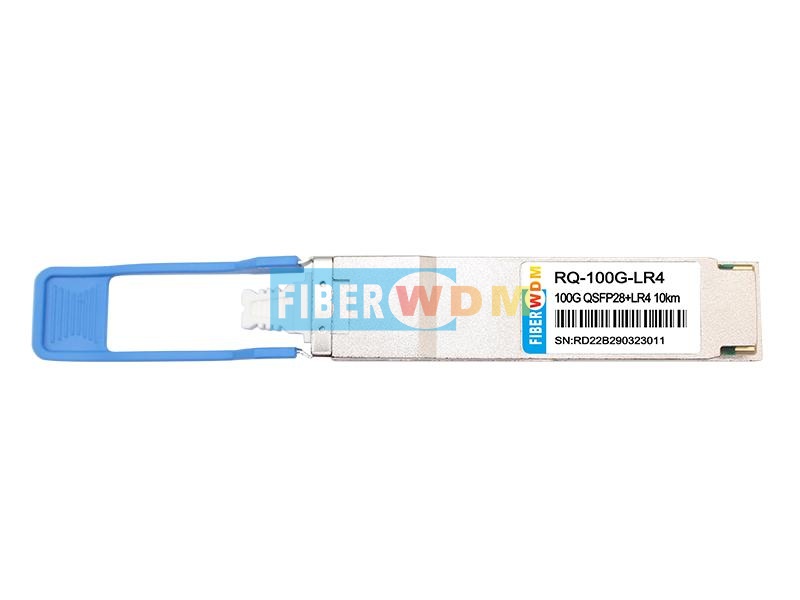

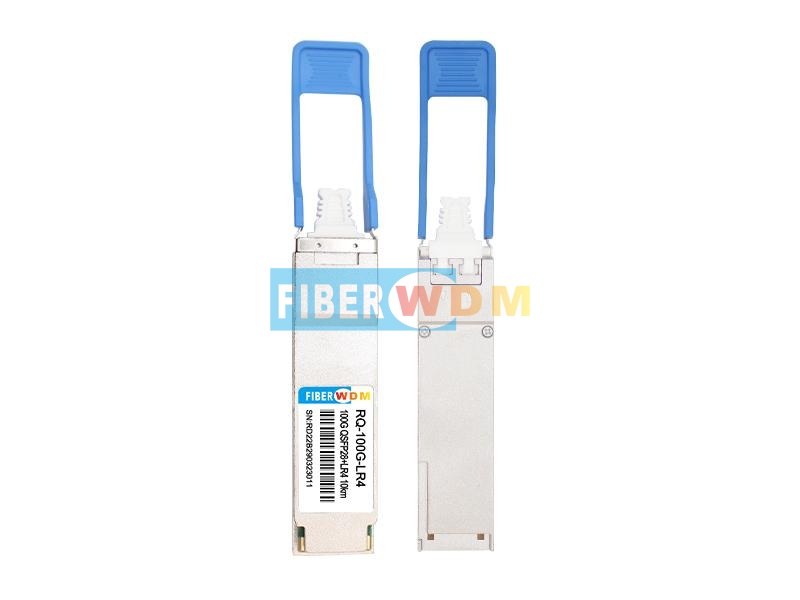

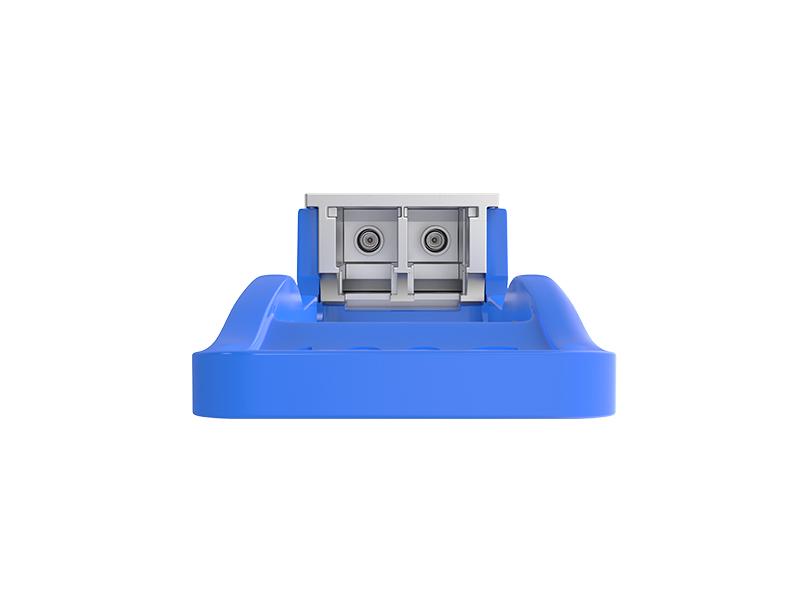

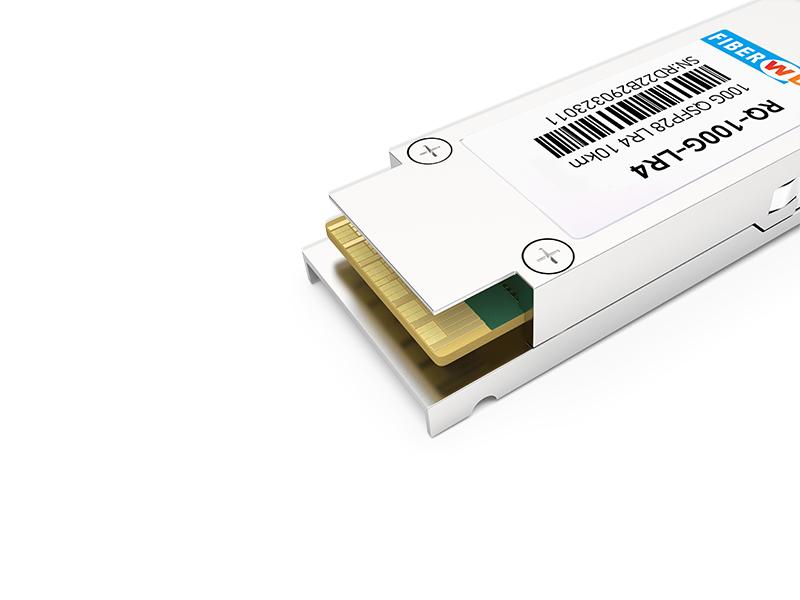

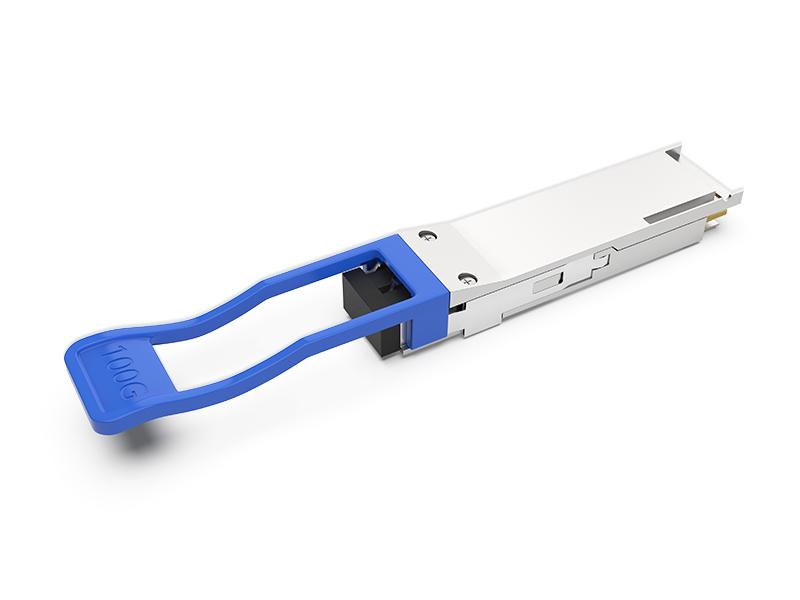

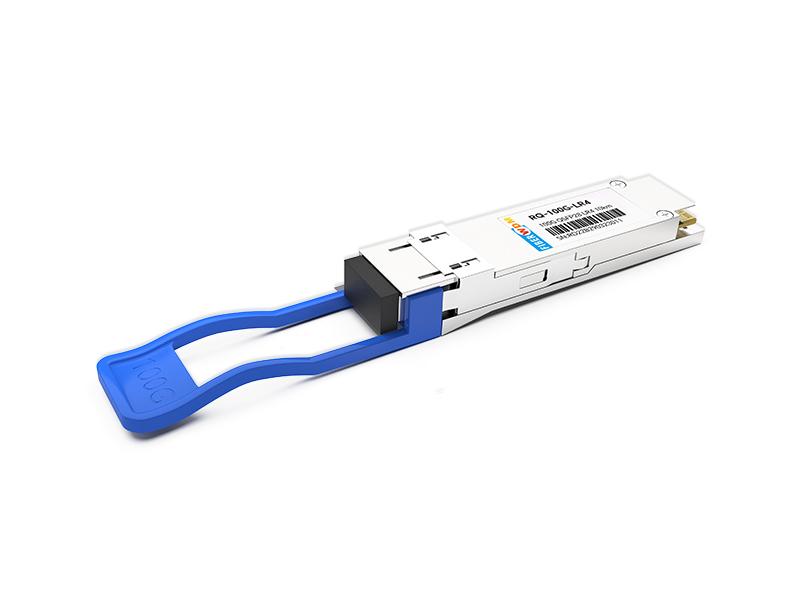

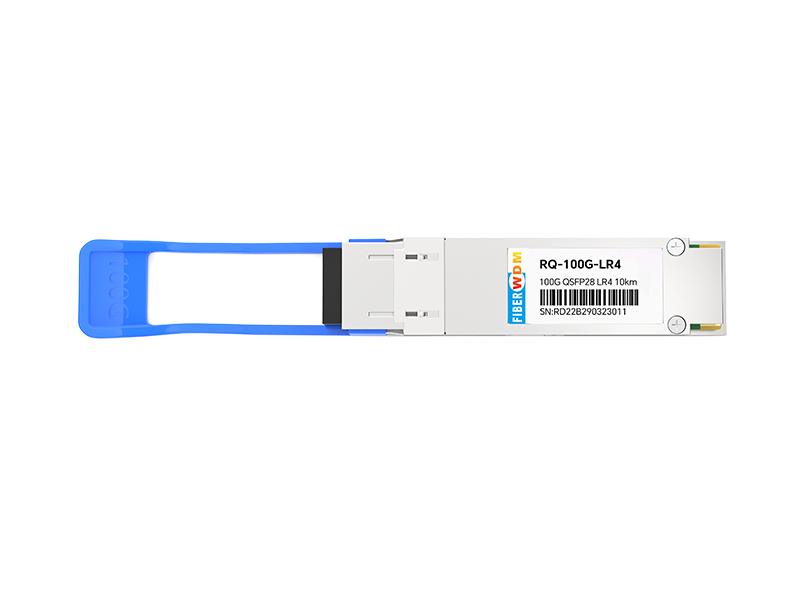

جهاز إرسال واستقبال بصري 100G QSFP28 LR4 1310nm 10km LC

المعلمة

الرمز

الحد الأدنى

النموذجي

الحد الأقصى

الوحدة

درجة حرارة التخزين

TS

-40

+85

°C

جهد الإمداد

VCCT, R

-0.5

4

V

الرطوبة النسبية

RH

0

85

%

المعلمة

الرمز

الحد الأدنى

النموذجي

الحد الأقصى

الوحدة

درجة حرارة تشغيل العلبة

TC

0

+70

°C

جهد الإمداد

VCCT, R

+3.13

3.3

+3.47

V

تيار الإمداد

ICC

1100

1500

مللي أمبير

تبديد الطاقة

PD

5

واط

المعامل

الرمز

الحد الأدنى

النموذجي

الحد الأقصى

الوحدة

ملاحظة

معدل البيانات لكل قناة

-

25.78125

جيجابت في الثانية

27.9525

استهلاك الطاقة

-

3.6

5

واط

تيار الإمداد

Icc

1.1

1.5

أمبير

جهد دخل التحكم - مرتفع

VIH

2.0

Vcc

V

جهد التحكم في الإدخال/الإخراج - منخفض

VIL

0

0.7

V

انحراف بين القنوات

TSK

35

Ps

مدة RESETL

10

Us

زمن إلغاء تفعيل RESETL

100

ms

زمن التشغيل

100

ms

جهاز الإرسال

سماحية جهد الخرج أحادي الطرف

0.3

Vcc

V

1

سماحية جهد الوضع المشترك

15

mV

جهد الدخل التفاضلي للإرسال

VI

150

1200

mV

ممانعة الدخل التفاضلية للإرسال

ZIN

85

100

115

ارتعاش الدخل المعتمد على البيانات

DDJ

0.3

واجهة المستخدم

المستقبل

سماحية جهد الخرج أحادي الطرف

0.3

4

V

جهد الخرج التفاضلي للمستقبل

Vo

370

600

950

mV

جهد ارتفاع وانخفاض خرج المستقبل

Tr/Tf

35

ps

1

إجمالي التذبذب

TJ

0.3

UI

المعلمة

الرمز

الحد الأدنى

النموذجي

الحد الأقصى

الوحدة

المرجع

المرسل

تعيين الطول الموجي

L0

1294.53

1295.56

1296.59

nm

L1

1299.02

1300.05

1301.09

نانومتر

L2

1303.54

1304.58

1305.63

نانومتر

L3

1308.09

1309.14

1310.19

نانومتر

نسبة قمع النمط الجانبي

SMSR

30

-

-

ديسيبل

إجمالي متوسط قدرة الإطلاق

PT

-4

-

8.3

ديسيبل ميلي واط

متوسط قدرة الإطلاق لكل قناة

-4

-

4.5

ديسيبل ميلي واط

الفرق في قدرة الإطلاق بين أي قناتين (OMA)

-

-

6.5

ديسيبل

سعة التعديل البصري لكل قناة

OMA

-4

4.5

ديسيبل ميلي واط

قدرة الإطلاق في OMA مطروحًا منها عقوبة جهاز الإرسال والتشتت (TDP)، لكل مسار

-4.8

-

ديسيبل ميلي واط

عقوبة جهاز الإرسال والتشتت (TDP)، لكل مسار

عقوبة جهاز الإرسال والتشتت (TDP)

2.2

ديسيبل

نسبة الانطفاء

ER

4

-

-

ديسيبل

تعريف قناع عين جهاز الإرسال {X1, X2, X3, Y1, Y2, Y3}

{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}

تحمل فقدان الإرجاع البصري

-

-

20

ديسيبل

متوسط قدرة الإطلاق عند إيقاف تشغيل جهاز الإرسال، لكل مسار

Poff

-30

ديسيبل ميلي واط

ضوضاء الشدة النسبية

Rin

-128

ديسيبل/هرتز

1

تحمل فقدان الإرجاع البصري

-

-

12

ديسيبل

المستقبل

حد الضرر

THd

3.3

dBm

1

الحساسية المكافئة لكل قناة

Rxsens

-10.6

dBm

1

متوسط القدرة عند دخل المستقبل، لكل مسار

R

-10.6

0

dBm

دقة RSSI

-2

2

dB

انعكاسية المستقبل

Rrx

-26

dB

قدرة المستقبل (OMA)، لكل مسار

-

-

3.5

dBm

إلغاء تأكيد LOS

LOSD

-15

dBm

تأكيد LOS

LOSA

-25

dBm

تباين LOS

LOSH

0.5

dB
