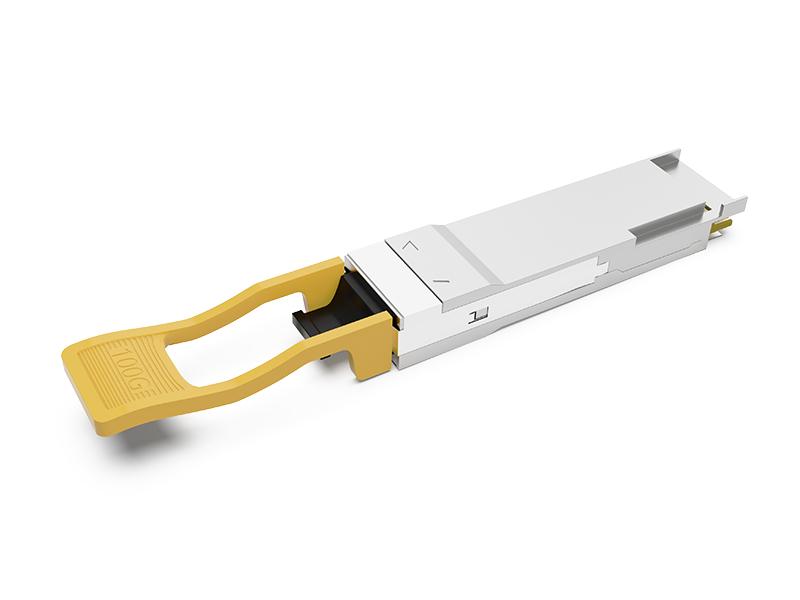

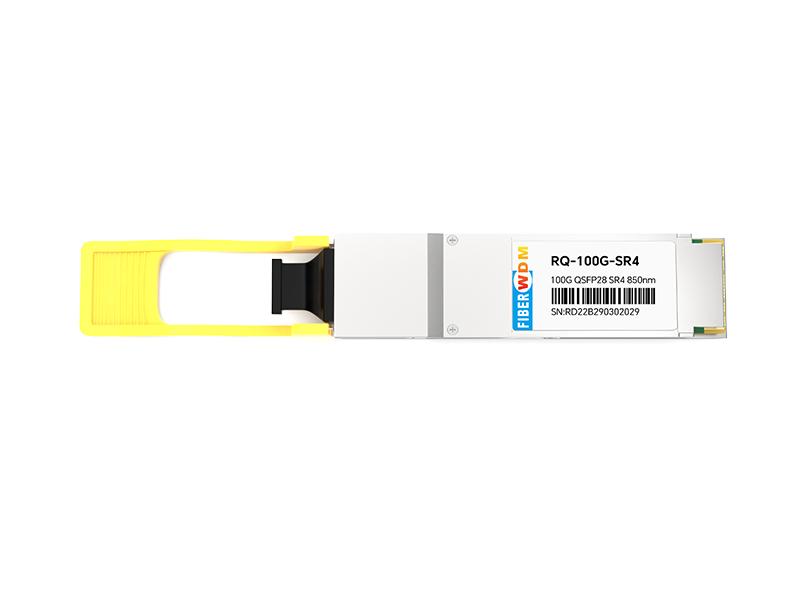

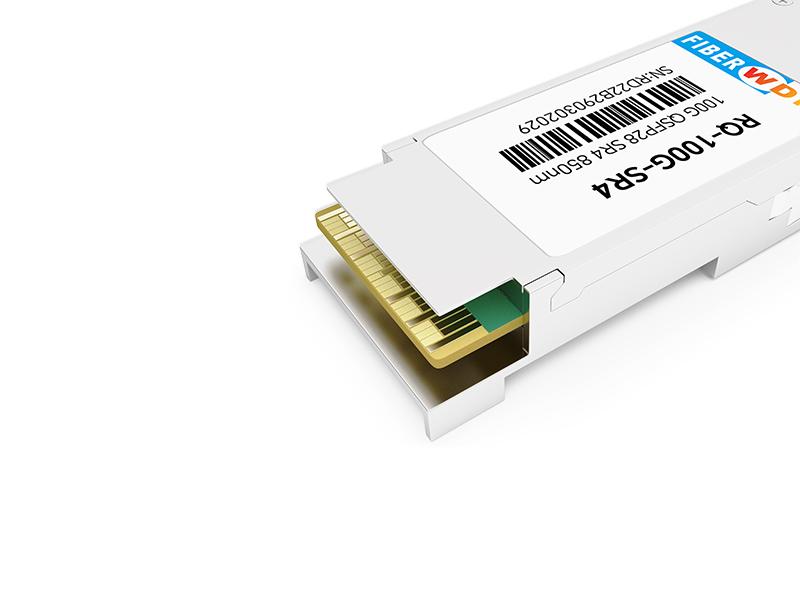

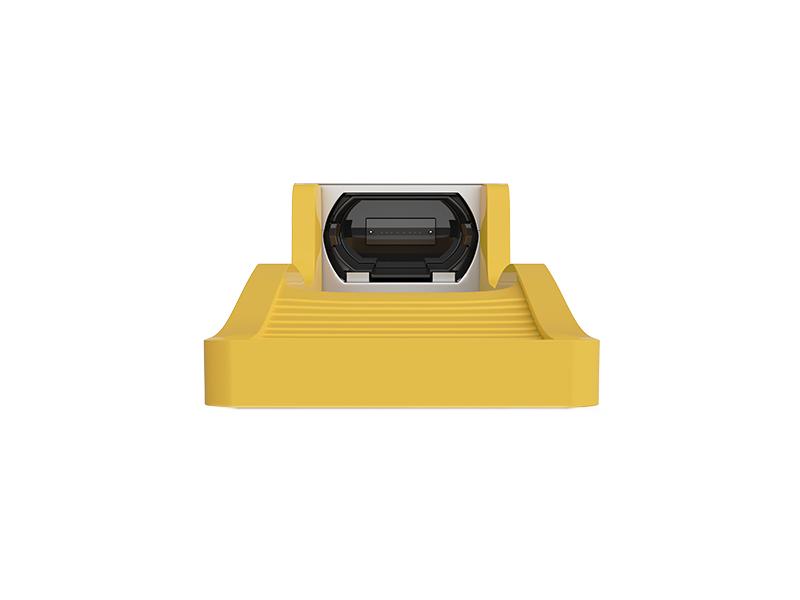

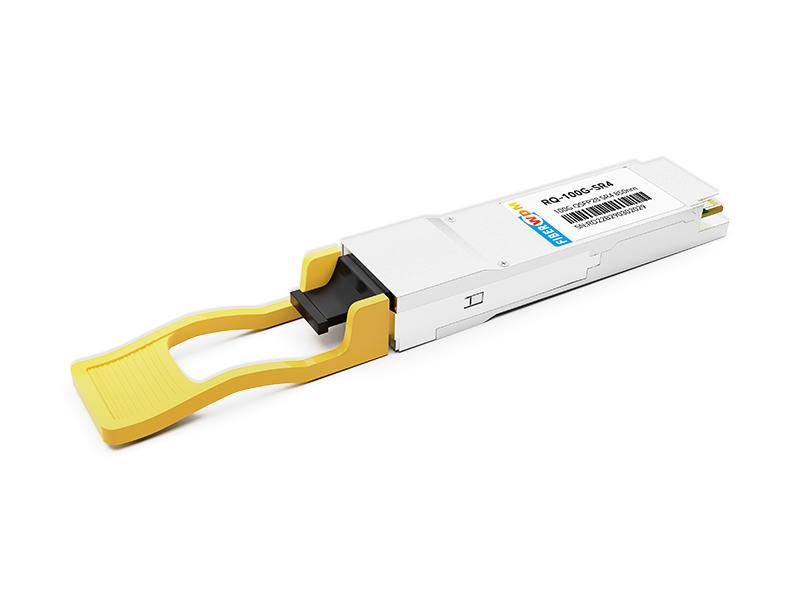

جهاز إرسال واستقبال ضوئي MPO بسرعة 100 جيجابت/ثانية من نوع QSFP28 SR4 بمدى 100 متر وتردد 850 نانومتر

المعلمة

رمز

مين

الأعلى

الوحدات

نطاق درجة حرارة التخزين

TSTG

-40

+85

درجة مئوية

جهد الإمداد

VCC

0

4

V

الرطوبة النسبية

RH

من 5% إلى 85% بدون تكثيف

المعلمة

رمز

مين

الأعلى

الوحدات

درجة حرارة الهيكل - التشغيل

TCASE

0

70

درجة مئوية

جهد الإمداد

Vcc

3.14

3.46

V

استهلاك الطاقة

PDI SS

2.5

دبليو

مسافة الربط عبر ألياف OM4

100

م

مسافة الاتصال عبر ألياف OM3

70

م

معلمات جهاز الإرسال

مين

عادي

الأعلى

الوحدات

معدل الإشارة، لكل مسار

25.78125 ± 100 جزء في المليون

جيجابت في الثانية

نطاق الطول الموجي المركزي

840

850

860

نانومتر

تنسيق التعديل

NRZ

متوسط طاقة الإطلاق لكل مسار

-8.4

2.4

ديسيبل ميلي واط

عرض الطيف RMS

0.6

نانومتر

التعديل البصري

السعة، لكل مسار

-6.4

3.0

ديسيبل ميلي واط

متوسط قوة الإطلاق لكل مسار في ولاية تكساس خارج الولاية

-30.0

ديسيبل ميلي واط

قوة الإطلاق في OMA مطروحًا منها TDEC، لكل حارة

-7.3

ديسيبل ميلي واط

إغلاق عين الإرسال والتشتيت، لكل حارة

4.3

ديسيبل

نسبة الانقراض

2.0

ديسيبل

تحمل فقدان العودة البصرية

12

ديسيبل

تعريف قناع العين لجهاز الإرسال {X1,

X2، X3، Y1، Y2، Y3}

{0.3,0.38,0.45,0.35,0.41,0.5}

معلمات جهاز الاستقبال

مين

عادي

الأعلى

الوحدات

معدل الإشارة، لكل مسار

25.78125 ± 100 جزء في المليون

جيجابت في الثانية

نانومتر

نطاق طول الموجة في الممر

840

850

860

تنسيق التعديل

NRZ

عتبة الضرر

3.4

ديسيبل ميلي واط

متوسط طاقة الاستقبال لكل مسار

- 10.3

2.4

ديسيبل ميلي واط

طاقة جهاز الاستقبال، لكل مسار (OMA)

3.0

ديسيبل ميلي واط

انعكاس جهاز الاستقبال

- 12.0

ديسيبل

حساسية المستقبل تحت الضغط (OMA)، لكل مسار

-5.2

ديسيبل ميلي واط

الظروف الضاغطة لحساسية مستقبلات الإجهاد

إغلاق العين المجهد

4.3

ديسيبل

عين متوترة J2Jitter

0.39

واجهة المستخدم

عين متوترة J4Jitter

0.53

واجهة المستخدم

OMA لكل مسار معتدٍ

3

ديسيبل ميلي واط

تعريف قناع العين للمستقبل المُجهد {X1,X2,X3,Y1,Y2,Y3}

{0.28,0.5,0.5,0.33,0.33,0.4}

RX_LOS_Assert الحد الأدنى/الأقصى

-30.0

ديسيبل ميلي واط

الحد الأدنى/الأقصى لإلغاء تأكيد فقدان الاتصال بالشبكة RX_LOS

- 12.0

ديسيبل ميلي واط

RX_LOS_Hysteresis

0.5

ديسيبل

معلمات جهاز الإرسال

مين

عادي

الأعلى

وحدة

معدل الإشارات لكل مسار (نطاق)

25.78125 ± 100 جزء في المليون

GBd

جهد الخرج للتيار المتردد ذي الوضع المشترك (RMS)

17.5

ملي فولت

جهد الخرج التفاضلي

900

ملي فولت

عرض العين

0.57

واجهة المستخدم

ارتفاع العين، الفرق

228

ملي فولت

إغلاق العين عموديًا

5.5

ديسيبل

خسارة العودة التفاضلية للمخرج

المعادلة (83E– 2)

ديسيبل

فقدان العودة الشائع في تحويل الوضع التفاضلي

المعادلة (83E– 3)

ديسيبل

عدم تطابق الإنهاء التفاضلي

10

%

وقت الانتقال (من 20% إلى 80%)

12

ملاحظة:

جهد الوضع المشترك للتيار المستمر

-350

2850

ملي فولت

معلمات جهاز الاستقبال

مين

عادي

الأعلى

وحدة

معدل الإشارات لكل مسار (نطاق)

25.78125 ± 100 جزء في المليون

GBd

جهد الخرج للتيار المتردد ذي الوضع المشترك (RMS)

17.5

ملي فولت

جهد الخرج التفاضلي

900

ملي فولت

عرض العين

0.57

واجهة المستخدم

ارتفاع العين، الفرق

228

ملي فولت

إغلاق العين عموديًا

5.5

ديسيبل

خسارة العودة التفاضلية للمخرج

المعادلة (83E– 2)

ديسيبل

فقدان العودة الشائع في تحويل الوضع التفاضلي

المعادلة (83E– 3)

ديسيبل

عدم تطابق الإنهاء التفاضلي

10

%

وقت الانتقال (من 20% إلى 80%)

12

ملاحظة:

رقم المنتج

معدل نقل البيانات (جيجابت/ثانية)

الطول الموجي (نانومتر)

المدى (كم)

إل دي

قدرة الإرسال (ديسيبل ميلي واط)

PD

حساسية الاستقبال (ديسيبل ميلي واط)

درجة الحرارة (℃)

RQ-100G-SR4

100

850 نانومتر

0.1

VCSEL

-8.4~2.4

دبوس

<-10.3

0~70
