تطبيق جهاز الإرسال والاستقبال SFP+ بتقنية DWDM بسرعة 10 جيجابت/ثانية ولمسافة 40 كيلومترًا في شبكات إيثرنت 10GBASE-ZR/ZW، وSonet OC-192/SDH، وقناة الألياف 10G، وشبكات DWDM
سمات:
جهاز إرسال واستقبال ضوئي SFP+ بتقنية DWDM بسرعة 10 جيجابت/ثانية، بمدى يصل إلى 40 كم، قابل للتوصيل السريع، ثنائي الاتجاه LC، بجهد +3.3 فولت، وتردد 100 جيجاهرتز، بتقنية DWDM EML، أحادي الوضع
الوصف

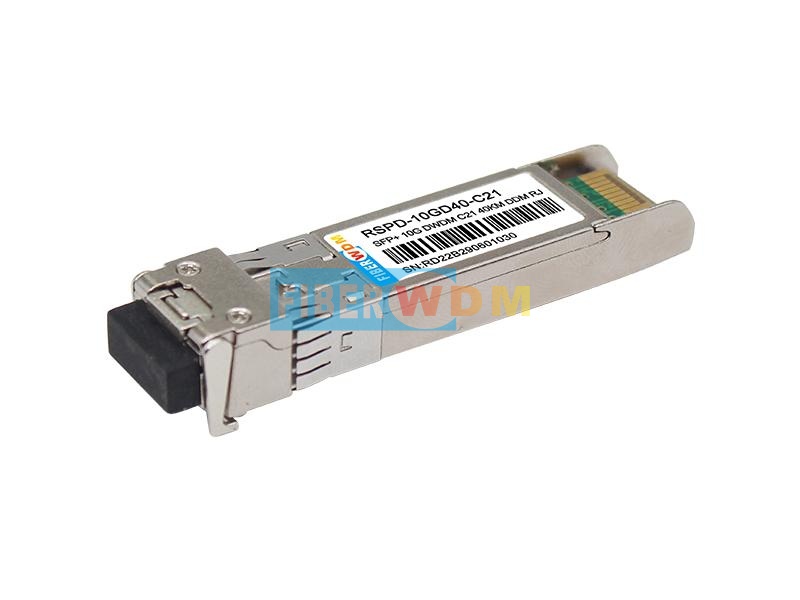

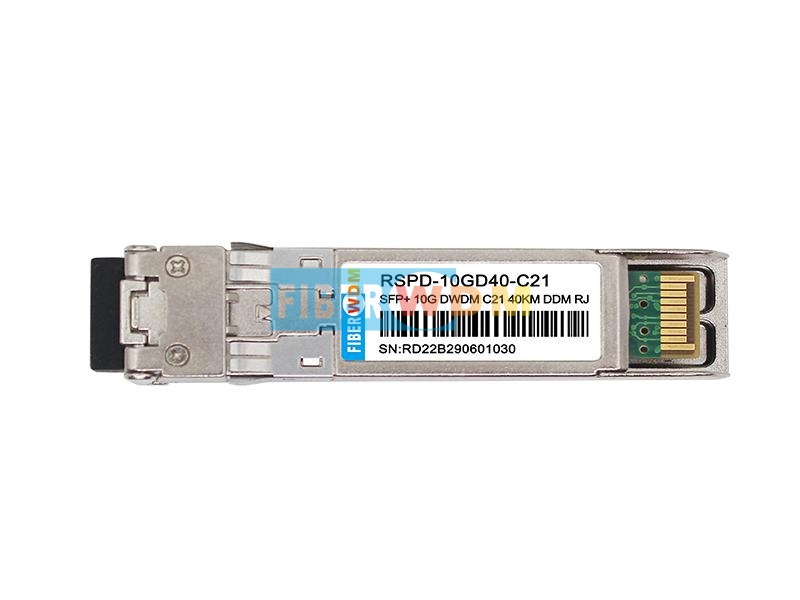

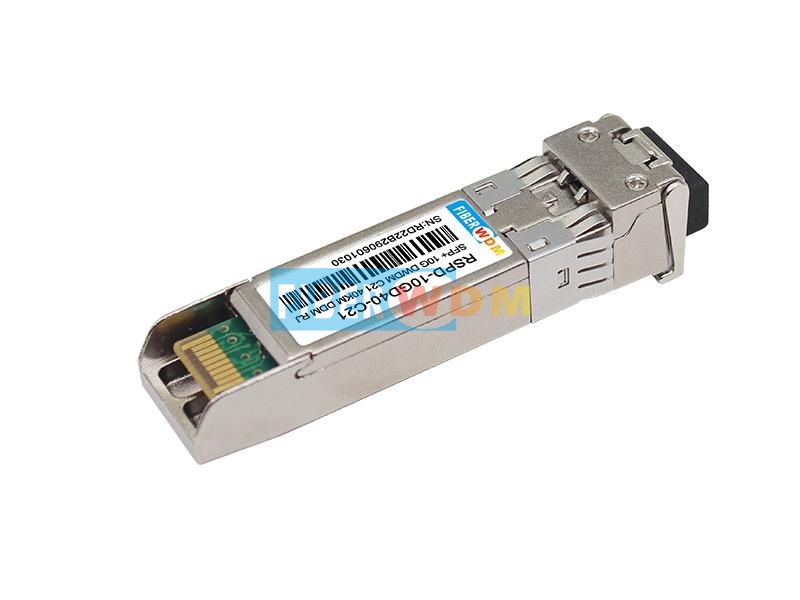

وحدة الإرسال والاستقبال الضوئية 10G DWDM SFP+ 40km من FIBERWDM RSPD-10GD40-Cxx هي وحدة إرسال واستقبال ضوئية صغيرة الحجم للغاية بسرعة 10 جيجابت/ثانية لتطبيقات الاتصالات الضوئية التسلسلية بسرعة 10 جيجابت/ثانية. تقوم وحدة RSPD-10GD40-Cxx بتحويل دفق بيانات كهربائية تسلسلية بسرعة 10 جيجابت/ثانية إلى إشارة خرج ضوئية بسرعة 10 جيجابت/ثانية، وإشارة دخل ضوئية بسرعة 10 جيجابت/ثانية إلى دفقات بيانات كهربائية تسلسلية بسرعة 10 جيجابت/ثانية. تتوافق واجهة التوصيل الكهربائي عالية السرعة بسرعة 10 جيجابت/ثانية تمامًا مع مواصفات SFI
يوفر جهاز الإرسال DWDM EML عالي الأداء وجهاز الاستقبال PIN عالي الحساسية أداءً فائقًا لتطبيقات الإيثرنت على وصلات تصل إلى 40 كم.
تتوافق وحدة SFP+ مع معايير SFF-8431 وSFF-8432 وIEEE 802.3ae 10GBASE-ER. تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك، كما هو محدد في معيار SFF-8472.
يوفر عامل الشكل المتوافق تمامًا مع SFP إمكانية التوصيل السريع، وترقية سهلة للمنفذ البصري، وانبعاثًا منخفضًا للتداخل الكهرومغناطيسي
أقصى التقييمات المطلقة
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
درجة حرارة تشغيل العلبة |
TA |
٠ |
|
٧٠ |
درجة مئوية |
|
أقصى جهد تغذية |
Vcc |
-٠٫٥ |
|
4 |
V |
|
الرطوبة النسبية |
RH |
٠ |
|
85 |
% |
الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
ملاحظة |
|
جهد التغذية |
Vcc |
3.135 |
|
3.465 |
V |
|
|
تيار التغذية |
Icc |
|
|
500 |
مللي أمبير |
|
|
استهلاك الطاقة |
ب |
|
|
1.8 |
W |
|
|
قسم جهاز الإرسال: |
||||||
|
مقاومة الإدخال التفاضلية |
Rin |
|
100 |
|
أوم |
1 |
|
تحمل جهد التيار المستمر أحادي الطرف لمدخل الإرسال (Ref VeeT) |
V |
-0.3 |
|
4 |
V |
|
|
تأرجح جهد الدخل التفاضلي |
Vin,pp |
180 |
|
700 |
ملي فولت |
2 |
|
جهد تعطيل الإرسال |
VD |
2 |
|
Vcc |
V |
3 |
|
جهد تمكين الإرسال |
VEN |
Vee |
|
Vee+0.8 |
V |
|
|
قسم جهاز الاستقبال: |
||||||
|
تحمل جهد الخرج أحادي الطرف |
V |
-0.3 |
|
4 |
V |
|
|
جهد الخرج التفاضلي لجهاز الاستقبال |
Vo |
300 |
|
850 |
ملي فولت |
|
|
زمن صعود وهبوط خرج جهاز الاستقبال |
Tr/Tf |
30 |
|
|
ps |
4 |
|
خطأ LOS |
خطأ VLOS |
2 |
|
VccHOST |
V |
٥ |
|
خط الرؤية عادي |
خط الرؤية المباشر عادي |
Vee |
|
Vee+0.8 |
V |
٥ |
ملاحظة:
١. متصل مباشرة بدبابيس إدخال بيانات الإرسال. اقتران التيار المتردد من الدبابيس إلى دائرة تشغيل الليزر المتكاملة
2. وفقًا لـ SFF-8431 الإصدار 3.0
3. في إنهاء تفاضلي 100 أوم.
4. 20%～80%
5. مخرج LOS هو مخرج جامع مفتوح. يجب سحبه لأعلى بمقاومة 4.7 كيلو أوم - 10 كيلو أوم على اللوحة المضيفة. التشغيل العادي هو منطق 0؛ فقدان الإشارة هو منطق 1. أقصى جهد سحب لأعلى هو 5.5 فولت
المعلمات البصرية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
ملاحظة |
|
قسم جهاز الإرسال: |
||||||
|
الطول الموجي البصري - نهاية العمر الافتراضي |
λ |
X-100 |
X |
X+100 |
بيكومتر |
|
|
الطول الموجي البصري - بداية الحياة |
λ |
X-25 |
X |
X+25 |
بيكومتر |
|
|
متوسط القدرة البصرية |
متوسط |
-1 |
|
+4 |
ديسيبل ميلي واط |
1 |
|
طاقة إيقاف الليزر |
إيقاف |
|
|
-30 |
ديسيبل ميلي واط |
|
|
نسبة الانقراض |
ER |
8.2 |
|
|
ديسيبل |
|
|
عقوبة تشتت جهاز الإرسال |
TDP |
|
|
3.0 |
ديسيبل |
2 |
|
ضوضاء الشدة النسبية |
Rin |
|
|
-128 |
ديسيبل/هرتز |
3 |
|
تحمل فقدان العودة البصرية |
|
٢٠ |
|
|
ديسيبل |
|
|
قسم جهاز الاستقبال: |
||||||
|
الطول الموجي المركزي |
λr |
١٤٨٠ |
|
١٥٨٠ |
نانومتر |
|
|
حساسية جهاز الاستقبال |
سين |
|
|
-16 |
ديسيبل ميلي واط |
4 |
|
الحساسية تحت الضغط (OMA) |
SenST |
|
|
-14.5 |
ديسيبل ميلي واط |
4 |
|
Los Assert |
LOSA |
-27 |
|
- |
ديسيبل ميلي واط |
|
|
لوس ديسيرت |
لوسد |
|
|
-17 |
ديسيبل ميلي واط |
|
|
لوس هيستيريسيس |
LOSH |
0.5 |
|
|
ديسيبل |
|
|
حمل زائد |
قمر صناعي |
٠ |
|
|
ديسيبل ميلي واط |
٥ |
|
انعكاس جهاز الاستقبال |
Rrx |
|
|
-12 |
ديسيبل |
|
ملاحظة:
1. أرقام متوسط الطاقة هي معلوماتية فقط، وفقًا لمعيار IEEE802.3ae
2. يتطلب حساب قيمة TWDP أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431. يتم حساب TWDP باستخدام كود Matlab المذكور في البند 68.6.6.2 من معيار IEEE802.3ae.
3. انعكاس 12 ديسيبل.
4. شروط اختبارات جهاز الاستقبال تحت الضغط وفقًا لمعيار IEEE802.3ae. يتطلب اختبار CSRS أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431
5. الحمل الزائد على جهاز الاستقبال المحدد في OMA وتحت أسوأ حالة إجهاد شاملة.
خصائص التوقيت
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
|
وقت تأكيد تعطيل الإرسال |
وقت الإيقاف |
|
|
10 |
لنا |
|
تعطيل الإرسال، وقت النفي |
قيد التشغيل |
|
|
1 |
مللي ثانية |
|
وقت التهيئة، بما في ذلك إعادة ضبط TX_FAULT |
t_int |
|
|
300 |
مللي ثانية |
|
TX_FAULT من خطأ إلى تأكيد |
t_fault |
|
|
100 |
لنا |
|
TX_Disable وقت بدء إعادة الضبط |
t_reset |
10 |
|
|
لنا |
|
وقت تأكيد فقدان الإشارة من قبل جهاز الاستقبال |
TA,RX_LOS |
|
|
100 |
لنا |
|
وقت إلغاء تأكيد فقدان إشارة جهاز الاستقبال |
Td,RX_LOS |
|
|
100 |
لنا |
|
وقت تغيير اختيار المعدل |
معدل_التسلسل |
|
|
10 |
لنا |
|
معرف التسلسل وقت الساعة |
ساعة_التسلسل |
|
|
100 |
كيلوهرتز |
معلومات الطلب
RSPD-10GD40-Cxx XX: 100 جيجاهرتز طول موجة شبكة الاتحاد الدولي للاتصالات
|
رقم القطعة |
الطول الموجي المركزي (نانومتر) |
التردد (تيراهيرتز) |
|
RSPD-10GD40-C61 |
1528.77 |
196.1 |
|
RSPD-10GD40-C60 |
1529.55 |
196.0 |
|
RSPD-10GD40-C59 |
1530.33 |
195.9 |
|
RSPD-10GD40-C58 |
1531.12 |
195.8 |
|
RSPD-10GD40-C57 |
1531.90 |
195.7 |
|
RSPD-10GD40-C56 |
1532.68 |
195.6 |
|
RSPD-10GD40-C55 |
1533.47 |
195.5 |
|
RSPD-10GD40-C54 |
1534.25 |
195.4 |
|
RSPD-10GD40-C53 |
1535.04 |
195.3 |
|
RSPD-10GD40-C52 |
1535.82 |
195.2 |
|
RSPD-10GD40-C51 |
1536.61 |
195.1 |
|
RSPD-10GD40-C50 |
1537.40 |
195.0 |
|
RSPD-10GD40-C49 |
1538.19 |
194.9 |
|
RSPD-10GD40-C48 |
1538.98 |
194.8 |
|
RSPD-10GD40-C47 |
1539.77 |
194.7 |
|
RSPD-10GD40-C46 |
1540.56 |
194.6 |
|
RSPD-10GD40-C45 |
1541.35 |
194.5 |
|
RSPD-10GD40-C44 |
1542.14 |
194.4 |
|
RSPD-10GD40-C43 |
1542.94 |
194.3 |
|
RSPD-10GD40-C42 |
1543.73 |
194.2 |
|
RSPD-10GD40-C41 |
1544.53 |
194.1 |
|
RSPD-10GD40-C40 |
1545.32 |
194.0 |
|
RSPD-10GD40-C39 |
1546.12 |
193.9 |
|
RSPD-10GD40-C38 |
1546.92 |
193.8 |
|
RSPD-10GD40-C37 |
1547.72 |
193.7 |
|
RSPD-10GD40-C36 |
1548.51 |
193.6 |
|
RSPD-10GD40-C35 |
1549.32 |
193.5 |
|
RSPD-10GD40-C34 |
1550.12 |
193.4 |
|
RSPD-10GD40-C33 |
1550.92 |
193.3 |
|
RSPD-10GD40-C32 |
1551.72 |
193.2 |
|
RSPD-10GD40-C31 |
1552.52 |
193.1 |
|
RSPD-10GD40-C30 |
1553.33 |
193.0 |
|
RSPD-10GD40-C29 |
1554.13 |
192.9 |
|
RSPD-10GD40-C28 |
1554.94 |
192.8 |
|
RSPD-10GD40-C27 |
1555.75 |
192.7 |
|
RSPD-10GD40-C26 |
1556.55 |
192.6 |
|
RSPD-10GD40-C25 |
1557.36 |
192.5 |
|
RSPD-10GD40-C24 |
1558.17 |
192.4 |
|
RSPD-10GD40-C23 |
1558.98 |
192.3 |
|
RSPD-10GD40-C22 |
1559.79 |
192.2 |
|
RSPD-10GD40-C21 |
1560.61 |
192.1 |
|
RSPD-10GD40-C20 |
1561.42 |
192.0 |
|
RSPD-10GD40-C19 |
1562.23 |
191.9 |
|
RSPD-10GD40-C18 |
1563.05 |
191.8 |
|
RSPD-10GD40-C17 |
1563.86 |
191.7 |
