وحدة الإرسال والاستقبال الضوئية 10G ZR SFP+، تدعم سرعة نقل تصل إلى 10 جيجابت/ثانية ولمسافة تصل إلى 100 كيلومتر، وتعمل في حلول اتصال IDC عالية السرعة، وحلول النقل الأمامي لشبكات الجيل الخامس، ومفاتيح الشبكة، وPTN، وOTN، وSONET OC-192 / SDH، وقناة الألياف 10G، وما إلى ذلك.
سمات:
جهاز إرسال واستقبال SFP+ بسرعة 10 جيجابت/ثانية، بمدى 100 كم، قابل للتوصيل السريع، ثنائي الاتجاه، موصل LC، جهد +3.3 فولت، 1550 نانومتر، باعث ضوئي كهرومغناطيسي وثنائي ضوئي ديناميكي، أحادي الوضع

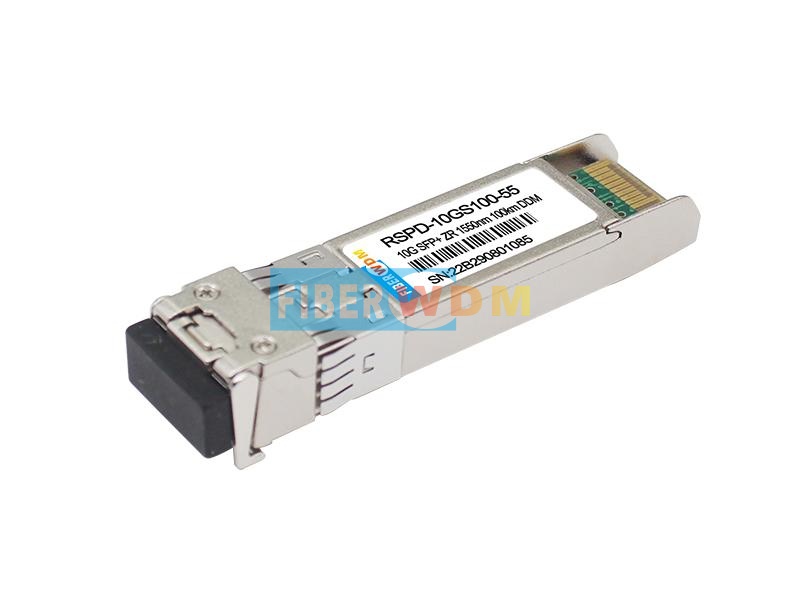

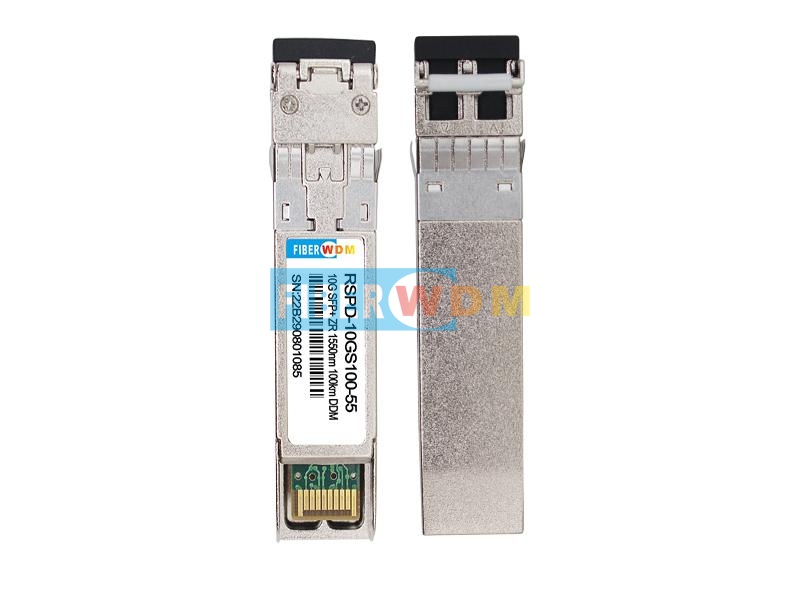

وحدة الإرسال والاستقبال الضوئية RSPD-10GS100-55/I من FIBERWDM، طراز SFP+ 10G ZR 100KM، هي وحدة صغيرة الحجم للغاية تعمل بسرعة 10 جيجابت/ثانية، ومصممة لتطبيقات الاتصالات الضوئية التسلسلية بسرعة 10 جيجابت/ثانية. تقوم هذه الوحدة بتحويل تدفق البيانات الكهربائية التسلسلية بسرعة 10 جيجابت/ثانية إلى إشارة خرج ضوئية بنفس السرعة، وتحويل إشارة الدخل الضوئية بسرعة 10 جيجابت/ثانية إلى تدفقات بيانات كهربائية تسلسلية بنفس السرعة. وتتوافق واجهة التوصيل الكهربائي عالية السرعة (10 جيجابت/ثانية) تمامًا مع مواصفات SFI.
يوفر جهاز الإرسال EML المبرد عالي الأداء بتردد 1550 نانومتر وجهاز الاستقبال APD عالي الحساسية أداءً فائقًا لتطبيقات الإيثرنت على وصلات تصل إلى 100 كيلومتر.
تتوافق وحدة SFP+ مع معايير SFF-8431 وSFF-8432 وIEEE 802.3ae 10GBASE-ZR. تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك، كما هو محدد في SFF-8472.
يوفر عامل الشكل المتوافق تمامًا مع معيار SFP إمكانية التوصيل السريع، وترقيات سهلة للمنفذ البصري، وانبعاثات منخفضة للتداخل الكهرومغناطيسي.
أقصى التقييمات المطلقة
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
|
|
درجة حرارة التخزين |
TS |
-40 |
|
+85 |
درجة مئوية |
|
|
درجة حرارة تشغيل العلبة |
تجاري |
TA |
0 |
|
70 |
درجة مئوية |
|
صناعي |
TA |
-40 |
|
+85 |
درجة مئوية |
|
|
أقصى جهد إمداد |
Vcc |
-0.5 |
|
4 |
فولت |
|
|
الرطوبة النسبية |
الرطوبة النسبية |
0 |
|
85 |
% |
|
الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
ملاحظة |
|
جهد التغذية |
Vcc |
3.135 |
|
3.465 |
فولت |
|
|
تيار التغذية |
Icc |
|
|
500 |
مللي أمبير |
|
|
استهلاك الطاقة |
P |
|
|
1.8 |
واط |
|
|
قسم جهاز الإرسال: |
||||||
|
معاوقة الإدخال التفاضلية |
Rin |
|
100 |
|
أوم |
1 |
|
تحمل جهد التيار المستمر أحادي الطرف لمدخل الإرسال (Ref VeeT) |
فولت |
-0.3 |
|
4 |
فولت |
|
|
تأرجح جهد الدخل التفاضلي |
Vin,pp |
180 |
|
700 |
ملي فولت |
2 |
|
جهد تعطيل الإرسال |
VD |
2 |
|
Vcc |
فولت |
3 |
|
جهد تمكين الإرسال |
VEN |
Vee |
|
Vee+0.8 |
فولت |
|
|
قسم جهاز الاستقبال: |
||||||
|
تحمل جهد الخرج أحادي الطرف |
فولت |
-0.3 |
|
4 |
فولت |
|
|
جهد الخرج التفاضلي لجهاز الاستقبال |
Vo |
300 |
|
850 |
ملي فولت |
|
|
زمن صعود وهبوط خرج جهاز الاستقبال |
Tr/Tf |
30 |
|
|
ps |
4 |
|
خطأ LOS |
خطأ VLOS |
2 |
|
VccHOST |
فولت |
٥ |
|
خط الرؤية عادي |
خط الرؤية المباشر عادي |
Vee |
|
Vee+0.8 |
فولت |
٥ |
ملاحظة:
١. متصل مباشرة بدبابيس إدخال بيانات الإرسال. اقتران التيار المتردد من الدبابيس إلى دائرة تشغيل الليزر المتكاملة
2. وفقًا لـ SFF-8431 الإصدار 3.0
3. في إنهاء تفاضلي 100 أوم.
4. 20%～80%
5. مخرج LOS هو مخرج جامع مفتوح. يجب سحبه لأعلى بمقاومة 4.7 كيلو أوم - 10 كيلو أوم على اللوحة المضيفة. التشغيل العادي هو منطق 0؛ فقدان الإشارة هو منطق 1. أقصى جهد سحب لأعلى هو 5.5 فولت
المعلمات البصرية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
ملاحظة |
|
قسم جهاز الإرسال: |
||||||
|
الطول الموجي المركزي |
λt |
1530 |
1550 |
1565 |
نانومتر |
|
|
العرض الطيفي |
Δλ |
|
|
0.3 |
نانومتر |
|
|
متوسط القدرة الضوئية |
متوسط الطاقة |
+1 |
|
+5 |
ديسيبل ميلي واط |
1 |
|
القدرة الضوئية OMA |
بوما |
-2.1 |
|
|
ديسيبل ميلي واط |
|
|
طاقة إيقاف الليزر |
إيقاف |
|
|
-30 |
ديسيبل ميلي واط |
|
|
نسبة الانقراض |
ER |
8.2 |
|
|
ديسيبل |
|
|
عقوبة تشتت جهاز الإرسال |
TDP |
|
|
3.0 |
ديسيبل |
2 |
|
ضوضاء الشدة النسبية |
Rin |
|
|
-128 |
ديسيبل/هرتز |
3 |
|
تحمل فقدان العودة البصرية |
|
٢١ |
|
|
ديسيبل |
|
|
قسم جهاز الاستقبال: |
||||||
|
الطول الموجي المركزي |
λr |
١٢٦٠ |
|
١٦٠٠ |
نانومتر |
|
|
حساسية جهاز الاستقبال |
سين |
|
|
-25 |
ديسيبل ميلي واط |
4 |
|
الحساسية للتوتر (OMA) |
سينست |
|
|
-25 |
ديسيبل ميلي واط |
4 |
|
لوس أسيرت |
لوسا |
-34 |
|
- |
ديسيبل ميلي واط |
|
|
لوس ديسيرت |
لوسد |
|
|
-26 |
ديسيبل ميلي واط |
|
|
التخلف |
لوس |
0.5 |
|
|
ديسيبل |
|
|
الحمل الزائد |
Sat |
-7 |
|
|
ديسيبل ميلي واط |
٥ |
|
انعكاس جهاز الاستقبال |
Rrx |
|
|
-26 |
ديسيبل |
|
ملاحظة:
1. أرقام متوسط القدرة هي معلوماتية فقط، وفقًا لمعيار IEEE802.3ae
2. يتطلب حساب قيمة TWDP أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431. يتم حساب TWDP باستخدام كود Matlab المذكور في البند 68.6.6.2 من معيار IEEE802.3ae.
3. انعكاس 12 ديسيبل.
4. شروط اختبارات جهاز الاستقبال تحت الضغط وفقًا لمعيار IEEE802.3ae. يتطلب اختبار CSRS أن تكون اللوحة المضيفة متوافقة مع معيار SFF-8431
5. الحمل الزائد على جهاز الاستقبال المحدد في OMA وتحت أسوأ حالة إجهاد شاملة.
خصائص التوقيت
|
المعلمة |
الرمز |
الحد الأدنى |
نموذجي |
الحد الأقصى |
الوحدة |
|
وقت تأكيد تعطيل الإرسال |
وقت الإيقاف |
|
|
10 |
ميكروثانية |
|
وقت نفي تعطيل الإرسال |
t_on |
|
|
1 |
مللي ثانية |
|
وقت التهيئة، بما في ذلك إعادة ضبط TX_FAULT |
t_int |
|
|
300 |
مللي ثانية |
|
TX_FAULT من خطأ إلى تأكيد |
t_fault |
|
|
100 |
ميكروثانية |
|
وقت بدء إعادة الضبط لتعطيل الإرسال |
وقت إعادة الضبط |
10 |
|
|
ميكروثانية |
|
وقت تأكيد فقدان إشارة جهاز الاستقبال |
TA,RX_LOS |
|
|
100 |
ميكروثانية |
|
وقت إلغاء تأكيد فقدان إشارة جهاز الاستقبال |
Td,RX_LOS |
|
|
100 |
ميكروثانية |
|
وقت تغيير اختيار المعدل |
معدل_التسلسل |
|
|
10 |
ميكروثانية |
|
معرف التسلسل وقت الساعة |
ساعة_التسلسل |
|
|
100 |
كيلوهرتز |
|
رقم القطعة |
جهاز الإرسال |
طاقة الخرج |
جهاز الاستقبال |
الحساسية |
المدى |
درجة الحرارة |
DDM |
RoHS |
|
RSPD-10GS100-55 |
باعث ضوئي 1550 نانومتر |
1~+5 ديسيبل ميلي واط |
ثنائي ضوئي انهياري |
< -25 ديسيبل |
100 كم |
0 ~ 70 درجة مئوية |
متوفر |
متوافق |
|
RSPD-10GS100-55I |
باعث ضوئي 1550 نانومتر |
1 ~+5 ديسيبل ميلي واط |
ثنائي ضوئي انهياري |
< -25 ديسيبل |
100 كم |
-40 ~85 درجة مئوية |
متوفر |
متوافق |
