صُمم جهاز الإرسال والاستقبال OSFP1600 2xDR4 بسرعة 1600 جيجابت في الثانية لنقل واستقبال البيانات عبر وصلات ضوئية تسلسلية بمعدل يصل إلى 212.5 جيجابت في الثانية (لكل قناة) باستخدام تقنية تعديل PAM4 عبر ألياف أحادية النمط. وهو وحدة إرسال واستقبال صغيرة الحجم قابلة للتوصيل أثناء التشغيل، ومدمجة مع مُعدِّل Sipho عالي الأداء. ويتوافق مع مواصفات إيثرنت 1600 جيجابت في الثانية ومواصفات OSFP MSA.

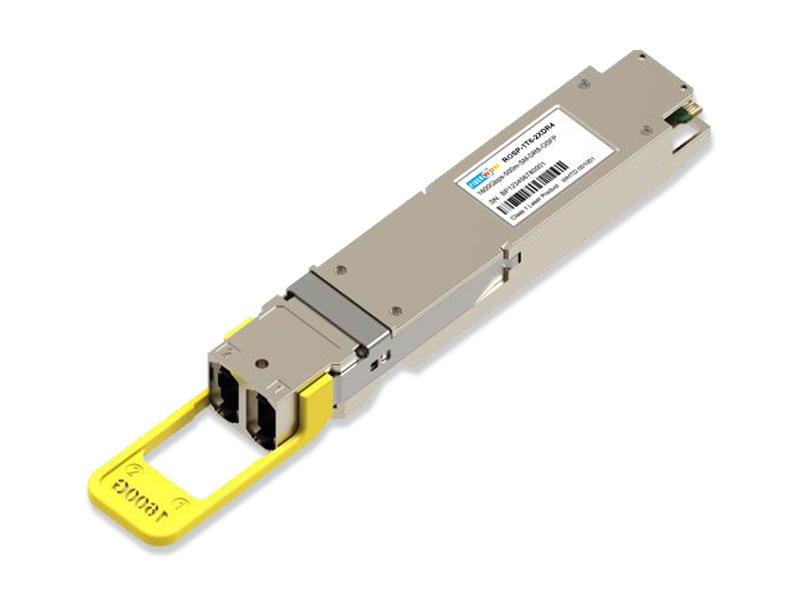

جهاز إرسال واستقبال ضوئي 1600G OSFP1600 2xDR4 500M 1.6T
ROSP-1T6-2XDR4
تم تصميم جهاز الإرسال والاستقبال OSFP1600 2xDR4 بسرعة 1600 جيجابت في الثانية لإرسال واستقبال روابط البيانات الضوئية التسلسلية بمعدل بيانات يصل إلى 212.5 جيجابت في الثانية (لكل قناة) بتنسيق تعديل PAM4 عبر الألياف أحادية الوضع. وهو وحدة إرسال واستقبال صغيرة الحجم قابلة للتوصيل السريع، مدمجة مع مُعدِّل Sipho عالي الأداء. وهو متوافق مع مواصفات إيثرنت 1600 جيجابت في الثانية وOSFP MSA
الميزات
|
التطبيقات
|
المعايير
|
المواصفات
(تم اختباره في ظل ظروف التشغيل الموصى بها، ما لم يُذكر خلاف ذلك)
|
المعلمة |
الحد الأدنى |
النموذج |
الحد الأقصى |
الوحدة |
ملاحظات |
|
خصائص الإرسال |
|||||
|
معدل الإشارة |
106.25 -50 جزء في المليون |
106.25 |
106.25 +50 جزء في المليون |
جيجا بود |
|
|
تنسيق التعديل |
PAM4 |
||||
|
الطول الموجي |
1304.5 |
1311 |
1317.5 |
نانومتر |
|
|
نسبة قمع الوضع الجانبي (SMSR) |
30 |
ديسيبل | |||
|
متوسط طاقة الإطلاق |
-3.3 أ |
4 |
ديسيبل ميلي واط |
||
|
سعة التعديل البصري الخارجي (OMA) خارجي ) |
4.2 |
ديسيبل ميلي واط |
|||
|
سعة التعديل البصري الخارجي (OMA) خارجي ) |
|||||
|
بالنسبة لـ TDECQ < 0.9 ديسيبل |
-0.3 |
ديسيبل ميلي واط |
|||
|
لـ 0.9 ديسيبل ≤ max(TECQ,TDECQ) ≤ 3.4 ديسيبل |
-1.2 + max(TECQ,TDECQ) |
ديسيبل ميلي واط |
|||
|
إغلاق عين الإرسال والتشتت لـ PAM4(TDECQ) |
3.4 | ديسيبل | |||
|
نسبة الانقراض |
3.5 |
ديسيبل |
|||
|
زمن انتقال جهاز الإرسال |
٨ |
بيكو ثانية |
|||
|
متوسط قوة إطلاق جهاز الإرسال المتوقف |
-١٥ |
ديسيبل ميلي واط |
|||
|
RIN 21.4 OMA |
-139 |
ديسيبل/هرتز |
|||
|
تحمل فقدان العودة البصرية |
21.4 |
ديسيبل |
|||
|
انعكاس جهاز الإرسال |
-26 |
ديسيبل |
|||
|
خصائص الاستقبال |
|||||
|
معدل الإشارة |
106.25 -50 جزء في المليون |
106.25 |
106.25 +50 جزء في المليون |
جيجا بود |
|
|
تنسيق التعديل |
PAM4 |
|
|||
|
الطول الموجي |
1304.5 |
1311 |
1317.5 |
نانومتر |
|
|
عتبة الضرر |
5 |
ديسيبل ميلي واط |
|||
|
متوسط طاقة الاستقبال |
-5.8 د |
4 |
ديسيبل ميلي واط |
||
|
قدرة الاستقبال (OMA) خارجي ) |
4.2 |
ديسيبل ميلي واط |
|||
|
انعكاس جهاز الاستقبال |
-26 |
ديسيبل |
|||
|
المعلمة |
الحد الأدنى |
النموذج |
الحد الأقصى |
الوحدة |
|
حساسية جهاز الاستقبال (OMA) خارجي ) لـ TECQ < 0.9 ديسيبل |
-3.4 |
ديسيبل ميلي واط |
||
|
لـ 0.9 ديسيبل ≤ TECQ ≤ SECQ |
-4.3+TECQ |
ديسيبل ميلي واط |
||
|
حساسية جهاز الاستقبال تحت الضغط (OMA) خارجي ) |
-0.9 |
ديسيبل ميلي واط |
||
|
شروط اختبار حساسية جهاز الاستقبال تحت الضغط: |
||||
|
إغلاق العين تحت الضغط لـ PAM4 (SECQ) |
3.4 |
ديسيبل |
||
|
OMAouter لكل ممر معتدٍ |
2.9 |
ديسيبل ميلي واط |
||
معلومات الطلب
|
رقم القطعة |
المواصفات |
التطبيق |
||||||||
|
حزمة |
بيانات |
مُعدِّل |
بصري طاقة |
كاشف |
الحساسية |
درجة الحرارة |
المدى |
أخرى |
||
|
ROSP-1T6 -2XDR4 |
OSFP 1600 |
1600G |
جاك |
-3.3~4 ديسيبل |
PD |
<-3.4 ديسيبل @2.4E-4 |
15~70 درجة مئوية |
500 متر |
RoHS |
إيثرنت |
أقصى التقييمات المطلقة
|
المعلمة |
الرمز |
الوحدة |
الحد الأدنى |
الحد الأقصى |
|
درجة حرارة التخزين |
Ts |
درجة مئوية | -20 | +85 |
|
الرطوبة النسبية |
الرطوبة النسبية |
% | 5 | 85 |
|
جهد مصدر الطاقة |
Vcc |
فولت | -0.3 | +3.6 |
ظروف التشغيل الموصى بها
|
المعلمة |
الرمز |
الوحدة |
الحد الأدنى |
النموذج |
الحد الأقصى |
|
درجة حرارة التشغيل |
Tc |
درجة مئوية | 15 | 70 | |
|
جهد مصدر الطاقة |
Vcc |
فولت |
3.135 |
3.3 | 3.465 |
|
استهلاك الطاقة |
جهاز كمبيوتر |
واط | 30 |

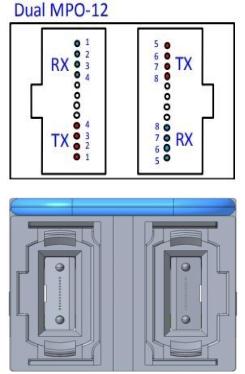

الواجهة البصرية
الشكل 1. تسلسل المسارات البصرية
ملاحظة: الواجهة البصرية هي 8°APC Dual MPO-12. تسلسل المسارات كما هو موضح في الشكل 1

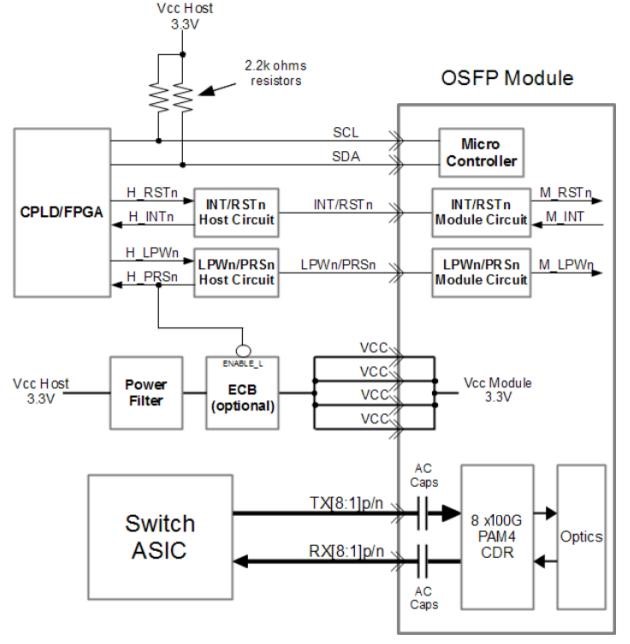

مخطط المبدأ
الشكل 2. مخطط مبدأ الوحدة
تعريف المنافذ الكهربائية
|
المعلمة |
الحد الأدنى |
النموذج |
الحد الأقصى |
الوحدة |
ملاحظات |
|
جهد التغذية |
3.135 |
3.465 |
فولت |
||
|
معدل الإشارة، لكل مسار |
106.25 -50 جزء في المليون |
106.25 |
106.25 +50 جزء في المليون |
جيجا بود |
|
|
خصائص إدخال الوحدة |
|||||
|
تحمل جهد الدخل التفاضلي من الذروة إلى الذروة |
1200 |
ملي فولت |
TP1a |
||
|
الحد الأدنى لتفاوت جهد الوضع المشترك للتيار المتردد من الذروة إلى الذروة تردد منخفض، VCMLF نطاق كامل، VCMFB |
32 80 |
ملي فولت |
TP1a |
||
|
عدم تطابق الإنهاء التفاضلي |
10 | % |
TP1 |
||
|
تحمل إدخال الوحدة المضغوط |
انظر IEEE P802.3dj™/D1.1 176E.6.12 و176E.6.13 |
TP1a |
|||
|
تحمل الجهد أحادي الطرف |
-0.4 |
3.3 | فولت |
TP1a |
|
|
تحمل جهد الوضع المشترك للتيار المستمر |
-0.35 | 2.85 | فولت |
TP1 |
|
|
خصائص خرج الوحدة |
|||||
|
أقصى جهد ذروة إلى ذروة للتيار المتردد ذي الوضع المشترك تردد منخفض، VCMLF نطاق كامل، VCMFB |
30 60 |
ملي فولت |
TP4 |
||
|
جهد الخرج التفاضلي من الذروة إلى الذروة (الحد الأقصى) |
1200 |
TP4 |
|||
|
تم تمكين الإخراج |
30 |
ملي فولت |
TP4 |
||
|
تم تعطيل الإخراج |
1.9 |
ملي فولت |
TP4 |
||
|
جهد الوضع المشترك للتيار المستمر |
فولت |
TP4 |
|||
|
فقدان العودة الفعال |
سيتم تحديده لاحقًا |
ديسيبل |
TP4 |
||
|
فقدان العودة من الوضع المشترك إلى الوضع المشترك |
معادلة (179-9) |
ديسيبل |
TP4 |
||
|
فقدان العودة من الوضع المشترك إلى الوضع التفاضلي |
معادلة (179-9) |
ديسيبل |
TP4 |
||
|
جهد الحالة المستقرة لجهاز الإرسال |
0.4 | فولت |
TP4 |
||
|
جهد الحالة المستقرة لجهاز الإرسال |
0.6 | فولت |
TP4 |
||
|
نسبة ذروة النبضة للمطابقة الخطية |
سيتم تحديده لاحقًا |
TP4 |
|||
|
نسبة عدم تطابق فصل المستويات |
0.95 |
TP4 |
|||
|
شكل موجة خرج جهاز الإرسال |
|
||||
|
المعلمة |
الحد الأدنى |
النموذج |
الحد الأقصى |
الوحدة |
ملاحظات |
|
القيمة المطلقة لحجم الخطوة لجميع الصنابير |
0.005 |
||||
|
القيمة المطلقة لحجم الخطوة لجميع الصنابير |
0.025 |
||||
|
القيمة عند الحالة الدنيا لـ c(–3) |
-0.06 | ||||
|
القيمة عند الحالة القصوى لـ c(–2) |
0.12 | ||||
|
القيمة عند أدنى حالة لـ c(–1) |
-0.34 |
||||
|
القيمة عند أدنى حالة لـ c(0) |
0.5 | ||||
|
القيمة عند الحالة الدنيا لـ c(1) |
-0.2 | ||||
|
نسبة الإشارة إلى الضوضاء والتشويه |
33.5 |
ديسيبل |
TP4 |
||
|
نسبة الإشارة إلى التداخل المتبقي بين الرموز |
28 |
ديسيبل |
TP4 |
||
|
ارتعاش الخرج (J RMS03 ) |
0.023 |
واجهة المستخدم |
|
||
|
تذبذب الإخراج (EOJ) 03 ) |
0.025 |
واجهة المستخدم |
|
||
|
ارتعاش الإخراج (J4U 03 ) |
0.118 |
واجهة المستخدم |
|
||
|
اتصال IIC |
|||||
|
تردد ساعة IIC |
100 | 1000 |
كيلوهرتز |
|
|
|
تمديد الساعة |
500 |
ميكروثانية |
|
||
|
وقت انتظار البيانات |
0 |
ميكروثانية |
|
||
|
وقت إعداد البيانات |
٠٫١ |
ميكروثانية |
|
||

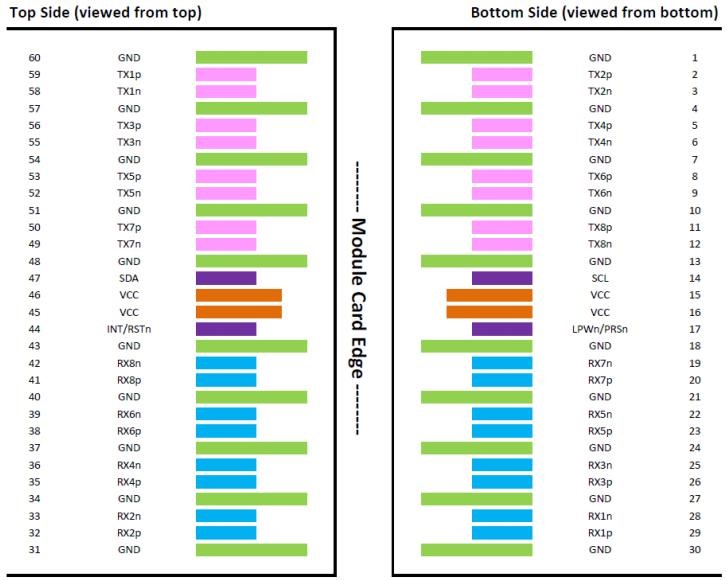

وصف الأطراف
الشكل ٣. تفاصيل توصيل الأطراف الكهربائية
|
الاسم |
الاتجاه |
الوصف |
|
TX[8:1]p |
إدخال |
إرسال أزواج تفاضلية من المضيف إلى الوحدة |
|
TX[8:1]n |
إدخال |
|
|
RX[8:1]p |
إخراج |
استقبال أزواج تفاضلية من الوحدة إلى المضيف |
|
RX[8:1]n |
إخراج |
|
|
SCL |
ثنائي الاتجاه |
إشارة ساعة تسلسلية ثنائية الأسلاك. تتطلب مقاومة سحب لأعلى إلى 3.3 فولت على المضيف |
|
SDA |
ثنائي الاتجاه |
إشارة بيانات تسلسلية ثنائية الأسلاك. تتطلب مقاومة سحب لأعلى إلى 3.3 فولت على المضيف. |
|
LPWn/PRSn |
ثنائي الاتجاه |
إشارة متعددة المستويات للتحكم في الطاقة المنخفضة من المضيف إلى الوحدة النمطية، وإشارة وجود الوحدة النمطية من الوحدة النمطية إلى المضيف. |
|
INT/RSTn |
ثنائي الاتجاه |
إشارة متعددة المستويات لطلب المقاطعة من الوحدة إلى المضيف وإعادة التحكم في إعادة الضبط من المضيف إلى الوحدة |
|
VCC |
الطاقة |
طاقة 3.3 فولت للوحدة. |
|
GND |
أرضي |
أرضية الوحدة. مسار عودة المنطق والطاقة. |

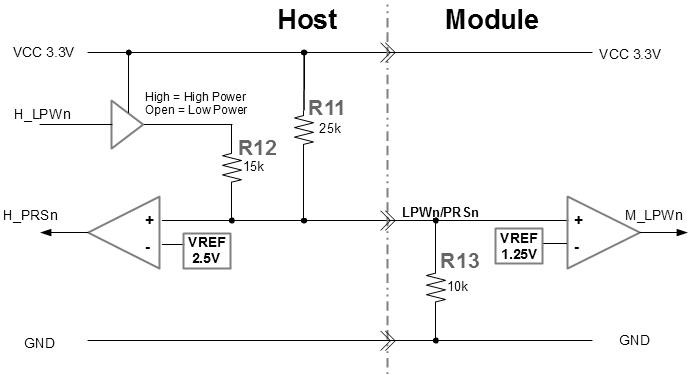

ملاحظة 1: إشارة LPWn/PRSn هي إشارة ثنائية الوظيفة، تسمح للجهاز المضيف بالإشارة إلى وضع الطاقة المنخفضة، وللوحدة بالإشارة إلى وجودها. تُمكّن الدائرة الموضحة أدناه من استخدام إشارات متعددة المستويات لتوفير تحكم مباشر في الإشارة في كلا الاتجاهين. وضع الطاقة المنخفضة هو إشارة منخفضة الفعالية على الجهاز المضيف، والتي تُحوّل إلى إشارة منخفضة الفعالية على الوحدة. يتم التحكم في وجود الوحدة بواسطة مقاومة سحب لأسفل على الوحدة، والتي تُحوّل بدورها إلى إشارة منطقية منخفضة الفعالية على الجهاز المضيف.
الشكل 2 دائرة LPWn/PRSn

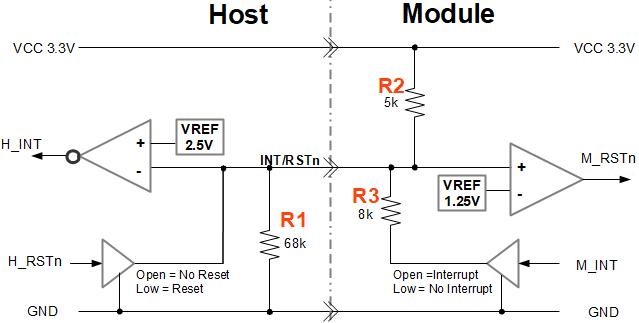

ملاحظة 2: إشارة INT/RSTn هي إشارة ثنائية الوظيفة تسمح للوحدة برفع مقاطعة إلى المضيف، كما تسمح للمضيف بإعادة ضبط الوحدة. تُمكّن الدائرة الموضحة أدناه من إرسال إشارات متعددة المستويات لتوفير تحكم مباشر في الإشارة في كلا الاتجاهين. إعادة الضبط هي إشارة منخفضة الفعالية على المضيف، والتي تُترجم إلى إشارة منخفضة الفعالية على الوحدة. المقاطعة هي إشارة عالية الفعالية على الوحدة، والتي تُترجم إلى إشارة عالية الفعالية على المضيف
الشكل 3 دائرة INT/RSTn

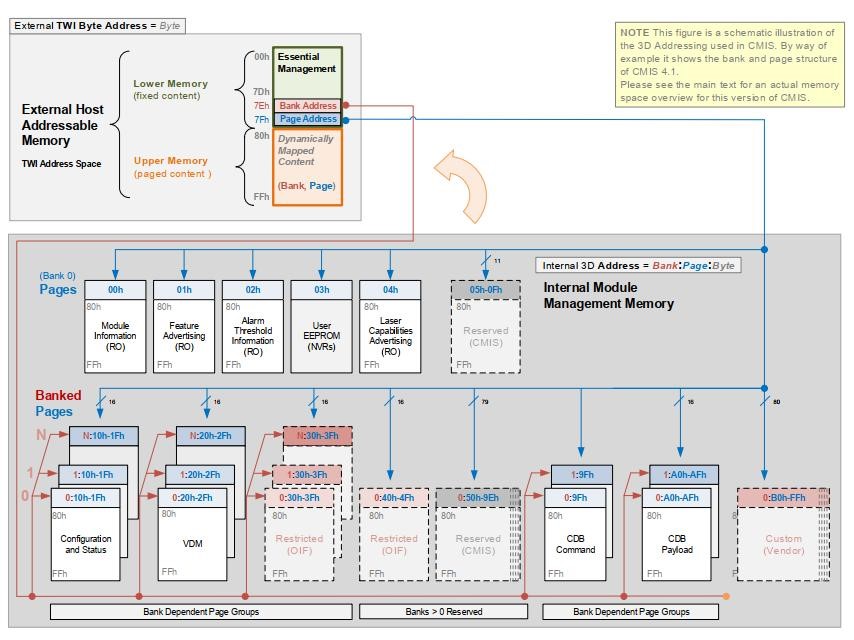

خريطة ذاكرة الوحدة
الشكل 4 خريطة ذاكرة التشخيص الرقمي
ترشيح مصدر الطاقة للوحة المضيفة
يوضح الشكل 5 مثالاً لتطبيق مرشح طاقة بجهد 3.3 فولت على اللوحة الأم. في حال استخدام دائرة بديلة لتصفية الطاقة، يجب أن تتوافر نفس خصائص المرشح الموضحة في هذا المثال.
الشكل 5: مرشح مصدر الطاقة المرجعي لاختبار الوحدة

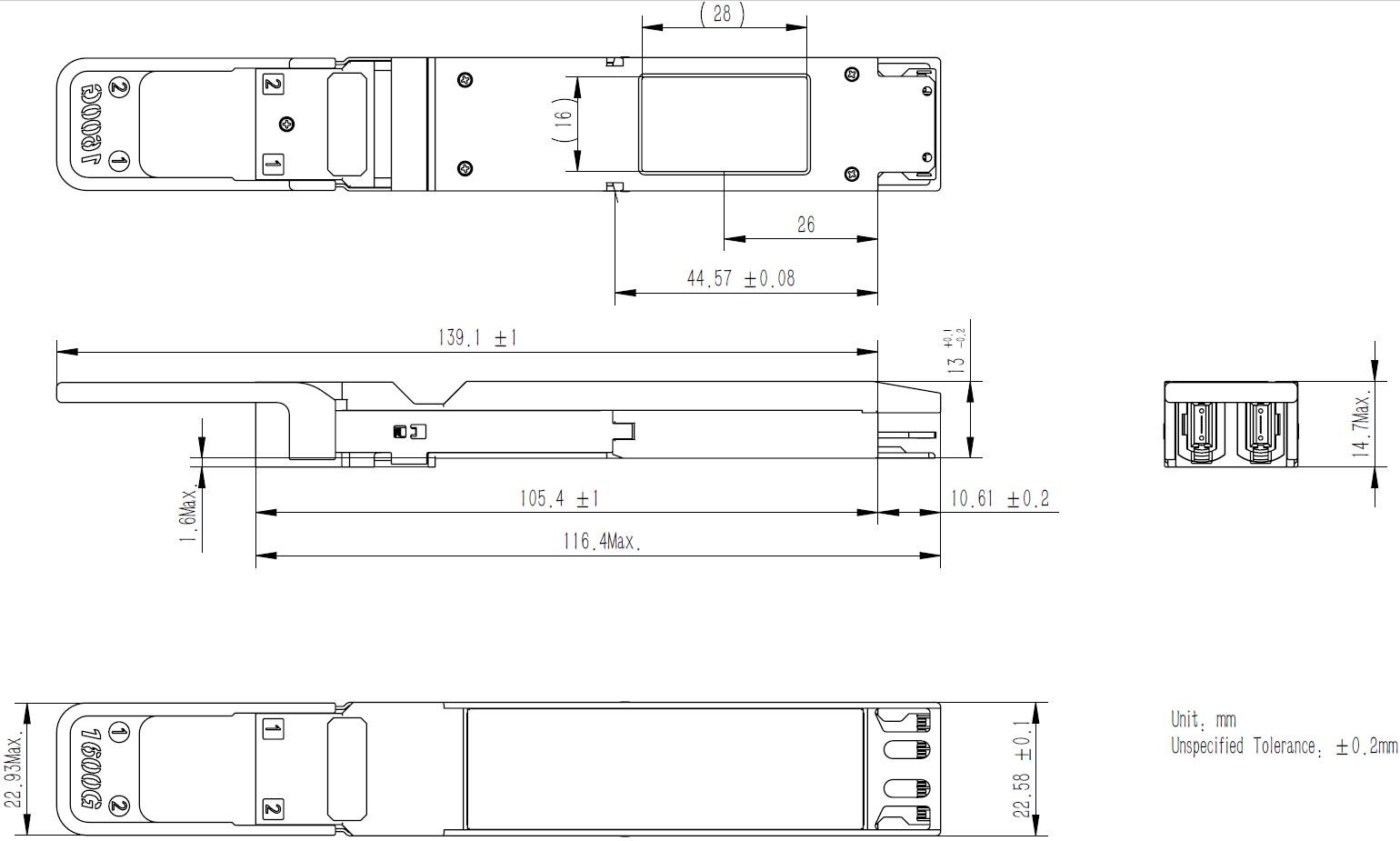

مخطط الحزمة
الشكل 6 مخطط الحزمة
