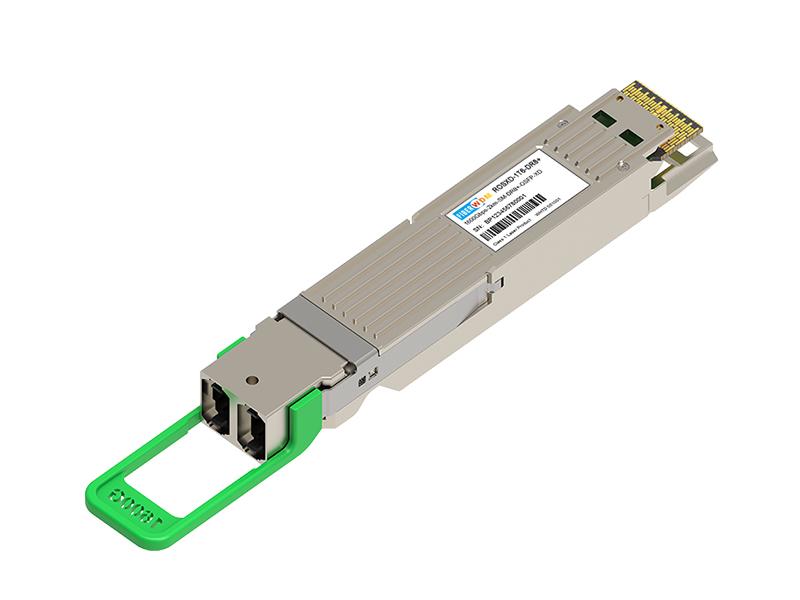

1.6 تيرابايت OSFP-XD DR8+

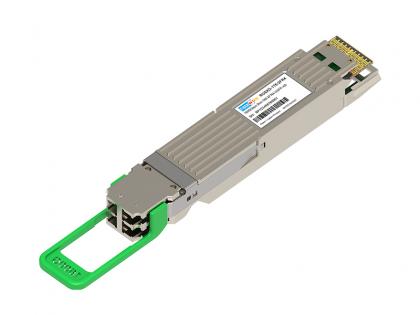

صُممت وحدة RO-1T6-2xFR4 لنقل واستقبال البيانات الضوئية التسلسلية بسرعة تصل إلى 212.5 جيجابت/ثانية (لكل قناة) باستخدام تقنية تعديل PAM4 عبر الألياف أحادية النمط. وهي وحدة إرسال واستقبال صغيرة الحجم قابلة للتوصيل أثناء التشغيل، ومدمجة مع ليزر EML عالي الأداء. وتتوافق مع مواصفات إيثرنت 1600G وOSFP-XD MSA.

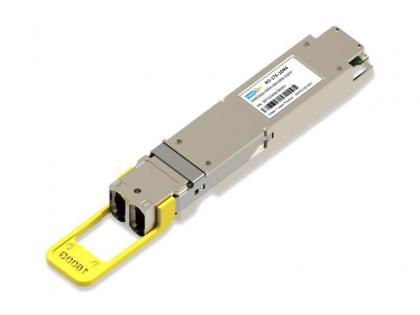

صُمم جهاز الإرسال والاستقبال OSFP1600 2xDR4 بسرعة 1600 جيجابت في الثانية لنقل واستقبال البيانات عبر وصلات ضوئية تسلسلية بسرعة تصل إلى 212.5 جيجابت في الثانية (لكل قناة) باستخدام تقنية تعديل PAM4 عبر ألياف أحادية النمط. وهو وحدة إرسال واستقبال صغيرة الحجم قابلة للتوصيل أثناء التشغيل، ومدمجة مع مُعدِّل Sipho عالي الأداء. ويتوافق مع مواصفات إيثرنت 1600 جيجابت في الثانية ومواصفات OSFP MSA.

ميزة صور أجهزة إرسال واستقبال بأربعة قنوات مزدوجة مصفوفة CWDM متكاملة من LD و PD واجهة توصيل متوافقة مع LC/UPC مصدر طاقة واحد +3.3 فولت تم تنفيذ وظيفة DDM عامل الشكل QSFP56 القابل للتوصيل السريع يصل طول الإرسال إلى 2 كم استهلاك منخفض للطاقة: أقل من 6.5 واط معتمد دوليًا من الفئة الأولى في مجال السلامة من الليزر نطاق درجة حرارة التشغيل: من 0 درجة مئوية إلى +70 درجة مئوية متوافق مع معيار RoHS10 التطبيقات إيثرنت 200GBASE-FR4 توصيلات المحول والموجه مراكز البيانات متطلبات الربط البيني الأخرى بسرعة 200 جيجابت. المعايير IEEE 802.3cd CMIS Rev 4.0 OIF-CEI-04.0 56G-VSR-PAM4 IEEE 802.3bs الملحق 120E SFF-8024 الإصدار 4.6 SFF-8679 Rev1.8 SFF-8665 Rev1.9

تم تصميم جهاز الإرسال والاستقبال DWDM MUX/DEMUX ذو 40 قناة بتردد 50 جيجاهرتز بتقنية FIBERWDM، ويغطي نطاق أطوال موجية من C21 إلى C60 (1560.61 نانومتر ~ 1529.55 نانومتر)، وفقًا لشبكة ITU-T G.694.1 بتردد 100 جيجاهرتز، مما يزيد من سعة نطاق C. كما نوفر منفذ EXP لتوسيع النطاق H14 إلى H61 مستقبلًا. جهاز DWDM ذو 48 قناة هو جهاز DWDM سلبي بالكامل، ويدعم فقدًا منخفضًا للإدخال (منافذ الطول الموجي < 7.0 ديسيبل). وعند ربطه بمضخمات DWDM وجهاز DCM، يمكن لنظام نقل DWDM ذو 40 قناة دعم الإرسال لمسافات طويلة.

سمات يدعم معدلات متعددة (100GE و OTU4) من 103.1 جيجابت/ثانية إلى 111.8 جيجابت/ثانية إجمالاً. معدل نقل البيانات في المسار 25.78 جيجابت/ثانية 100GE، 27.95 جيجابت/ثانية OTU4 يصل مدى الإرسال إلى 10 كيلومترات على الألياف أحادية النمط واجهة كهربائية عالية السرعة للإدخال/الإخراج (CAUI-10) واجهة MDIO مع مراقبة تشخيصية رقمية متكاملة حزمة CFP MSA مزودة بموصل LC مزدوج مصدر طاقة واحد +3.3 فولت أقصى استهلاك للطاقة 12 واط درجة حرارة تشغيل الهيكل: من 0 إلى +70 درجة مئوية يتوافق مع معيار IEEE802.3ba ومعيار ITU-T G.959.1 يتوافق مع توجيهات الاتحاد الأوروبي 2015/863/EU طلب 100GBASE-LR4

16 وصلة بصرية (OTAPs) رف MPO 1U يدعم نسخ حركة المرور حتى 8 أسطر، فقد إدخال منخفض – تقليل التأثير على تدفقات البيانات سلبية تمامًا – لا تؤثر بنية المراقبة على توافر الشبكة لا يقوم بتعديل حركة البيانات – ترى الأدوات نسخًا حقيقية من الحزم الواردة من الشبكة لا يتطلب طاقة ولا يحتوي على عنوان IP، مما يوفر الحماية من الهجمات عن بعد فعال من حيث التكلفة – تجنب النفقات الباهظة لإدارة موانئ SPAN

IL

معدل نقل بيانات يصل إلى 4 × 10 جيجابت في الثانية أقصى مسافة ربط تصل إلى 100 متر على كابل OM3، و150 متر على كابل OM4. تقنية VCSEL عالية الموثوقية بتردد 850 نانومتر قابل للتوصيل والتشغيل الكهربائي استهلاك منخفض للطاقة تصميم منخفض التداخل الكهرومغناطيسي
