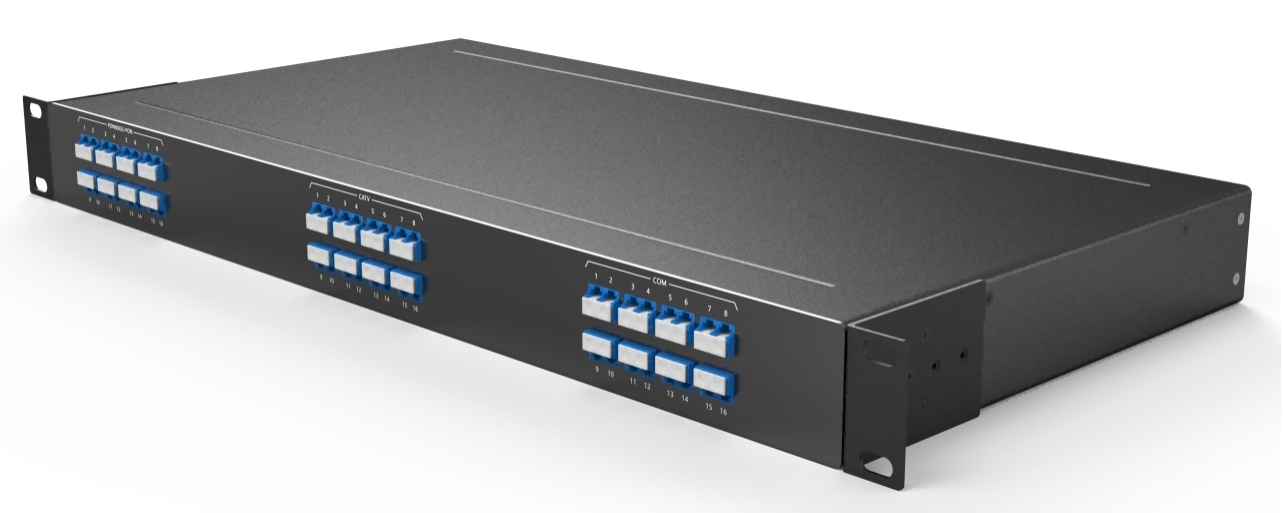

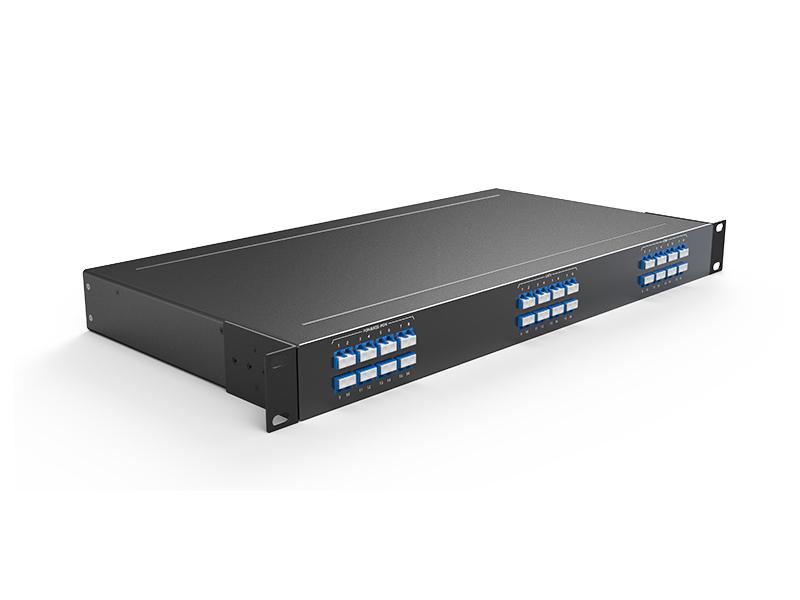

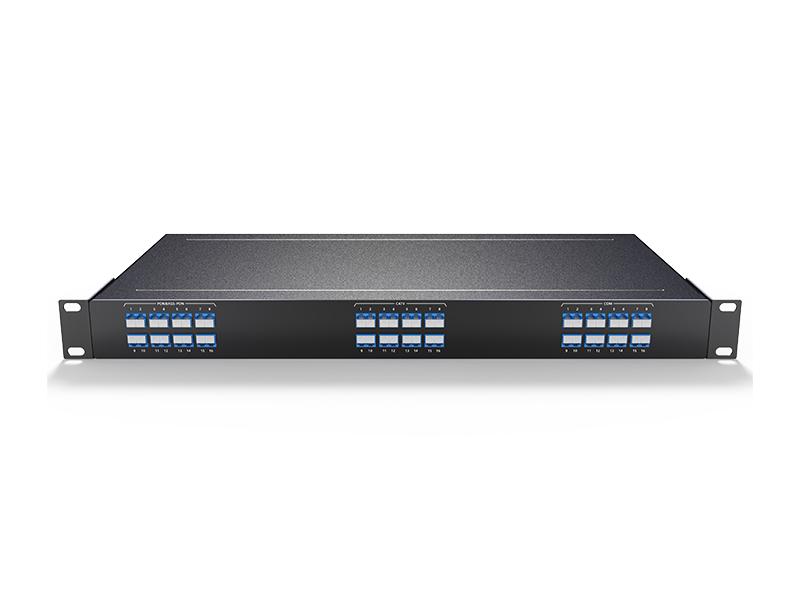

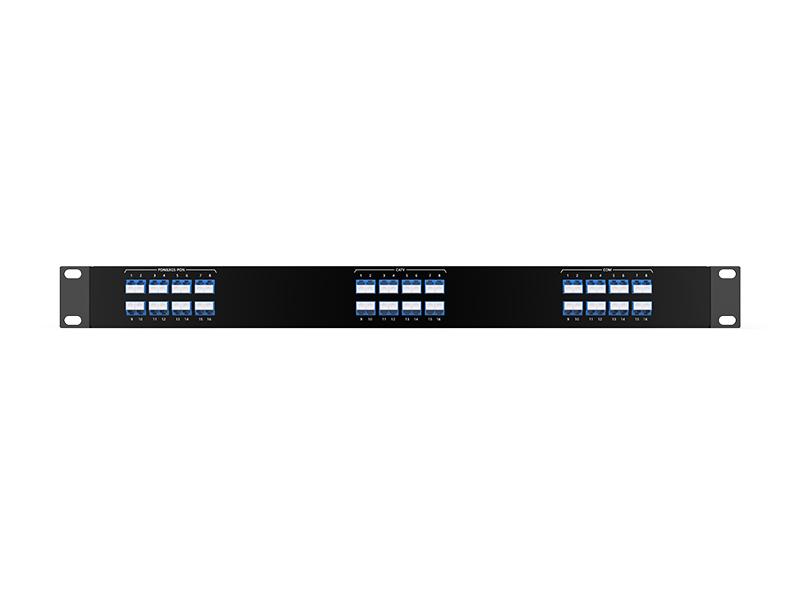

16 قناة FWDM TX CATV 1550nm RX PON 1310/1490nm و XGS-PON 1270/1577nm LC/UPC 1U Rack
16FW-1U01-T55R3149-2757
الألياف الضوئية بتقنية WDM يوفر FWDM TX 1550nm RX PON 1310/1490nm و XGS-PON 1270/1577nm خسائر منخفضة وأداءً موثوقًا به.
يعمل في FTTH/FTTX، ويعمل في نظام PON على 1310/1490 و1270/1577 نانومتر، ويتم توصيل إشارة CATV عبر نفس الألياف باستخدام 1550 نانومتر.
عقوبة المنتج
طلب
سمات
u نطاق ترددي واسع
u فقدان إدخال منخفض
u عزل عالي للقناة
u موثوقية واستقرار استثنائيان
التطبيقات
u مضخمات بصرية
u تلفزيون الكابل
تحديد
|
الطول الموجي |
TX1550 RX1310/1490nm&1270/1577nm |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
سوار |
1540~1560 نانومتر |
انعكاس |
1260~1500&1574~1620 |
|
تموج نطاق التمرير |
≤0.30 ديسيبل |
IL @ Passband |
≤0.80 ديسيبل |
|
تموج نطاق الانعكاس |
≤0.20 ديسيبل |
IL @ Reflection |
≤0.60 ديسيبل |
|
عزل النطاق الترددي |
≥30 ديسيبل |
عزل الانعكاس |
≥15 ديسيبل |
|
تشتت نمط الاستقطاب |
≤0.2ps |
الاستقرار الحراري |
≤0.005 نيوتن |
|
التوجيه |
≥50 ديسيبل |
خسارة العودة |
≥45 ديسيبل |
|
معالجة الطاقة الضوئية |
≤500 ميلي واط |
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
|
نوع الألياف |
SMF-28e |
أبعاد العبوة |
44 × 440 × 230 مم |
ملاحظة. 1) تستند جميع المواصفات إلى الأجهزة بدون موصلات، وهي مضمونة على مدى الطول الموجي والاستقطاب ودرجة الحرارة.
2) يتم ضمان قيم PMD والتشتت اللوني من خلال التصميم.
3) المواصفات قابلة للتغيير دون إشعار مسبق

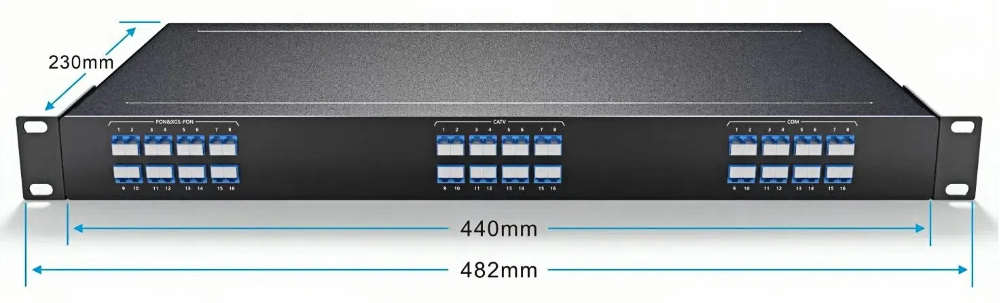

رسم أبعاد الفولاذ (مم)
معلومات الطلب
|
رقم القطعة |
تحديد |
|
16FW-1U01-T55R3149-2757 |
16 قناة FWDM TX CATV 1550nm RX PON 1310/1490nm و XGS-PON 1270/1577nm LC/UPC 1U Rack |
