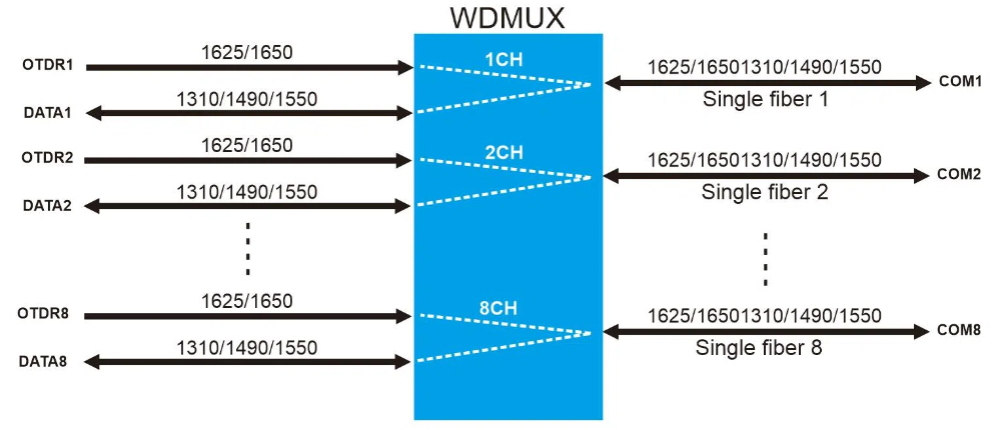

32 قناة WDMUX OTDR 1625/1650 وبيانات FTTH

سمات

u نطاق ترددي واسع

u فقدان إدخال منخفض

u عزل عالي للقناة

u موثوقية واستقرار استثنائيان

التطبيقات

u مضخمات بصرية

u تلفزيون الكابل

u OTDR

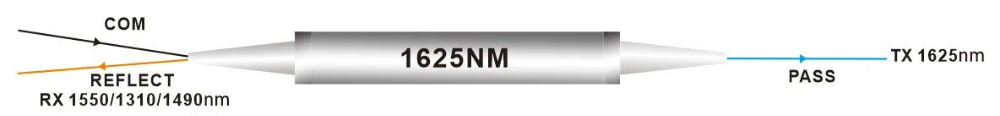

الطول الموجي

TX1625/1650nm RX1310/1490/1550nm

تكنولوجيا

مرشح الأغشية الرقيقة (TFF)

سوار

1600~1670 نانومتر

انعكاس

1260~1580

تموج نطاق التمرير

≤0.30 ديسيبل

IL @ Passband

≤0.80 ديسيبل

تموج نطاق الانعكاس

≤0.20 ديسيبل

IL @ Reflection

≤0.60 ديسيبل

عزل الإرسال (القناة المجاورة)

≥30 ديسيبل

عزل الإرسال (قناة غير متجاورة)

≥50 ديسيبل

عزل الانعكاس

≥15 ديسيبل

الفقد المعتمد على الاستقطاب

≤0.1 ديسيبل

تشتت نمط الاستقطاب

≤0.2ps

الاستقرار الحراري

≤0.005 نيوتن

التوجيه

≥50 ديسيبل

خسارة العودة

≥45 ديسيبل

معالجة الطاقة الضوئية

≤500 ميلي واط

درجة حرارة

نطاق التشغيل من -40 إلى 85 درجة مئوية

التخزين من -40 إلى 85 درجة مئوية

الوزن الصافي

صندوق LGX 0.5 كجم

رف 4 فتحات 1u وزن 1.5 كجم

أبعاد العبوة

وحدة LGX 214.5*20*150 مم

رف 1U 440*40*160 نانومتر

رقم القطعة

تحديد

WDMUX8

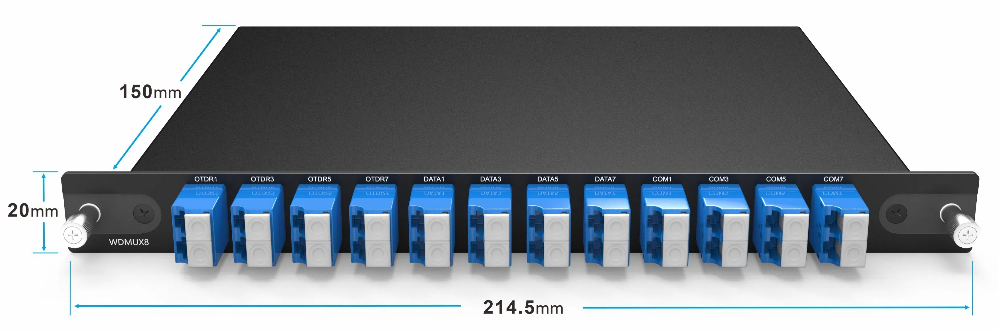

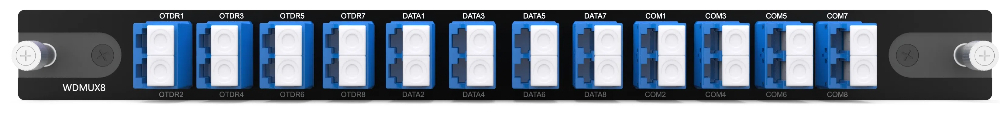

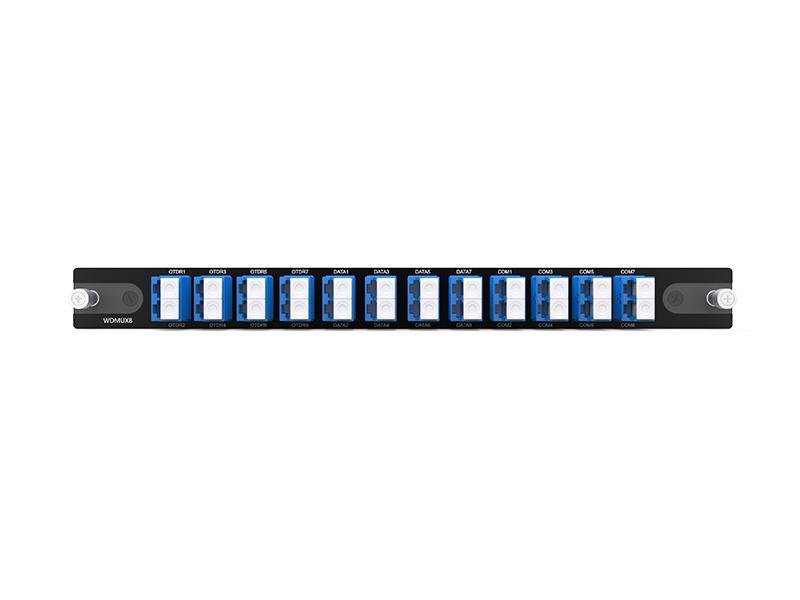

وحدة LGX قابلة للتوصيل بـ LC/UPC، مزودة بـ 8 قنوات WDMUX وOTDR بتردد 1625/1650 وFTTH DATA بتردد 1310/1490/1550

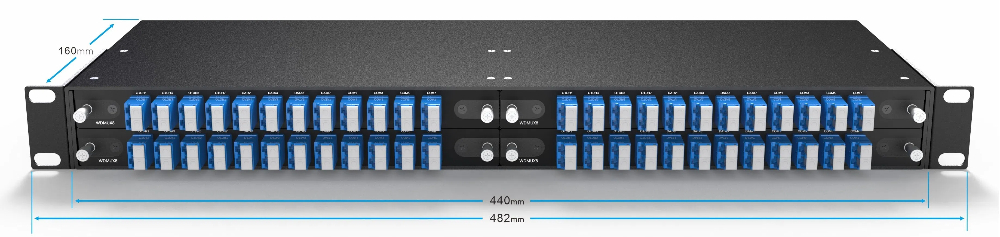

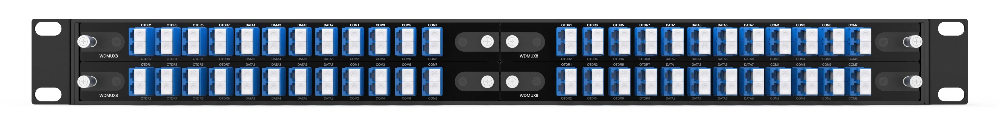

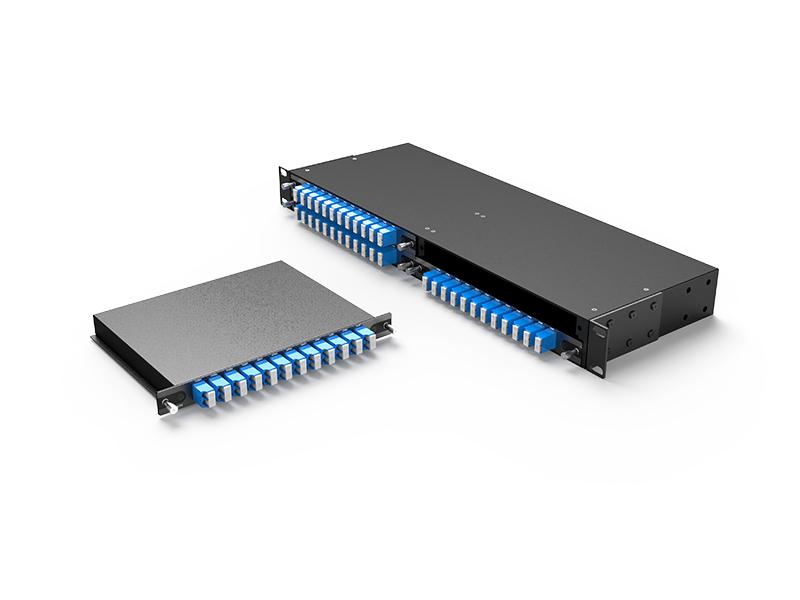

1U02-4LGX

رف 1U مقاس 19 بوصة مزود بـ 4 فتحات لصندوق LGX القابل للتوصيل، 440 × 160 × 44 مم
