تتوفر وحدات DWDM متعددة القنوات (Mux /DeMux) على تباعد قنوات ITU البالغ 100 جيجاهرتز. وتتميز هذه الوحدات بفقدان منخفض، وعدم تأثرها بدرجة الحرارة، وأداء موثوق في أي تطبيق نظام.
توفر وحدات الإرسال/الإرسال الثابتة حلولاً منخفضة التكلفة لإدارة الطول الموجي مناسبة لتطبيقات النقل لمسافات طويلة، وشبكات المترو، والوصول.

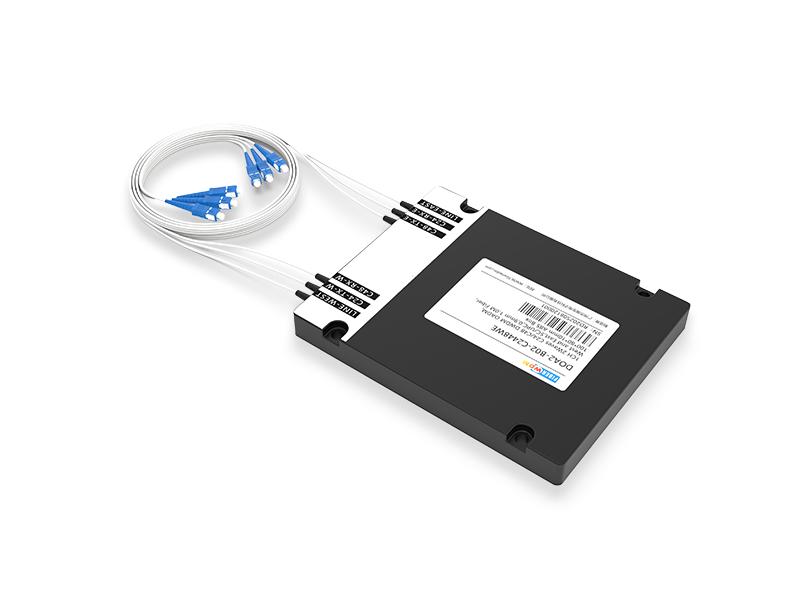

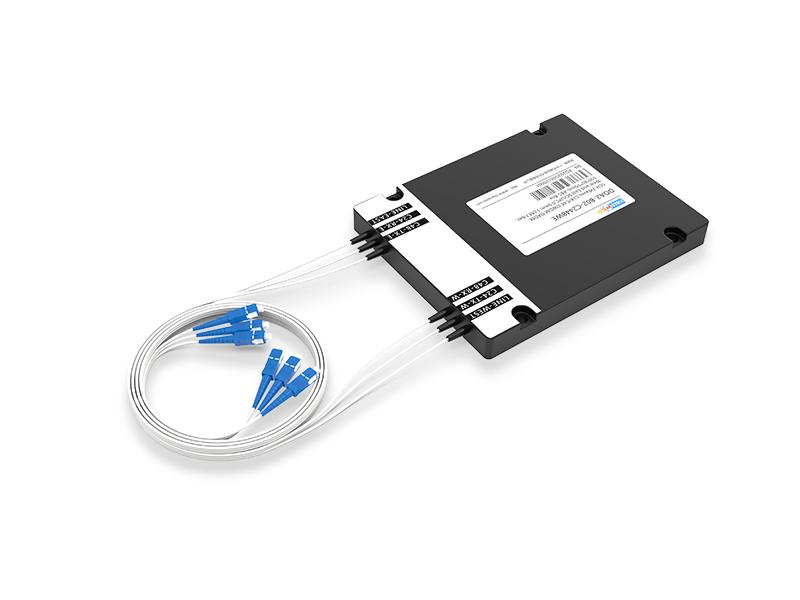

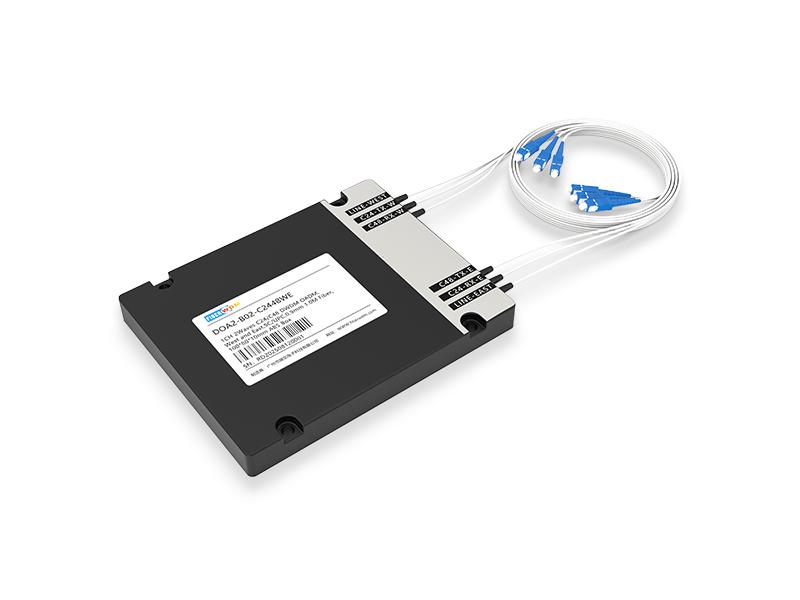

قناة واحدة، موجتان، DWDM، OADM، غرب وشرق، ألياف ضوئية مفردة، صندوق ABS، 100 × 80 × 10 مم
سمات
التطبيقات
مواصفات المنتج
|
غرض |
وحدة |
حدود |
|
تباعد القنوات |
جيجاهرتز |
100 جيجاهرتز |
|
نطاق الطول الموجي |
قنوات الاتحاد الدولي للاتصالات من النطاق C |
|
|
مراكز القنوات |
نانومتر |
الاتحاد الدولي للاتصالات |
|
القنوات |
ch |
قناة واحدة موجتان |
|
عرض النطاق الترددي |
نانومتر |
≥ +/- 0.13 |
|
تموج نطاق التمرير |
ديسيبل |
≤ 0.5 |
|
فقد الإدخال في القناة |
ديسيبل |
≤ 1.5 |
|
من الغرب إلى الشرق (من الداخل إلى الخارج) |
ديسيبل |
≤ 1.8 |
|
العزل (القناة المجاورة) |
ديسيبل |
≥30 |
|
العزل (قناة غير متجاورة) |
ديسيبل |
≥40 |
|
الفقد المعتمد على الاستقطاب |
ديسيبل |
≤ 0.2 |
|
تشتت نمط الاستقطاب |
ملاحظة: |
≤ 0.2 |
|
التوجيه |
ديسيبل |
≥ 50 |
|
خسارة العودة |
ديسيبل |
≥ 45 |
|
قدرة معالجة الطاقة الضوئية |
ميلي واط |
≤ 500 |
|
نطاق درجة حرارة التشغيل |
درجة مئوية |
من -5 إلى 70 |
|
نطاق درجة حرارة التخزين |
درجة مئوية |
من -40 إلى +85 |
|
نوع الألياف |
غير متوفر |
SMF-28e+ |
|
أبعاد العبوة |
مم |
100*80*10 مم ABS |
|
موصل |
SC/UPC أو غيرها |
ملاحظات: 1) تدعم شركة FIBERWDM التصميم المخصص، يرجى التواصل معنا عبر البريد الإلكتروني sales@fiberwdm.com
2) إذا كنت ترغب في الطلب، يرجى مراسلتنا عبر البريد الإلكتروني وإخبارنا بعدد الموجات ونوع الموجات التي تريدها، وسنرسل لك ورقة بيانات أكثر تفصيلاً حول ما تريده.
معلومات عن العبوة

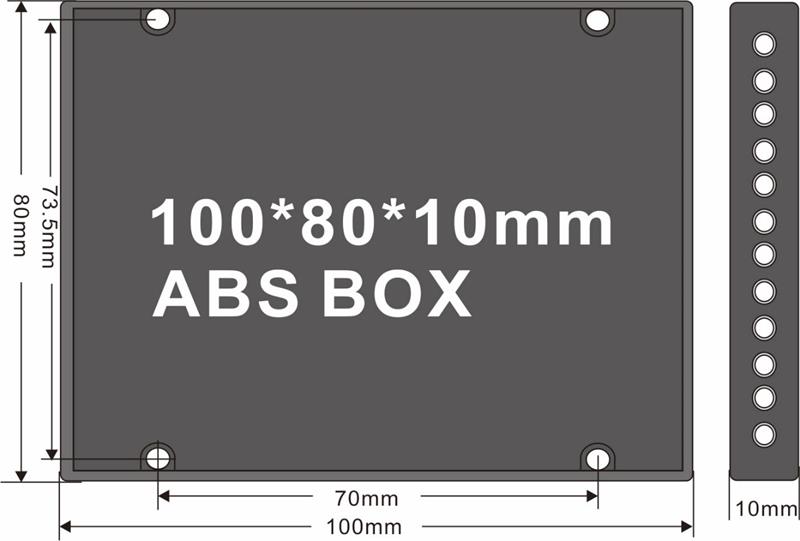

1) صندوق ABS 100*80*10 مم
معلومات المنتج

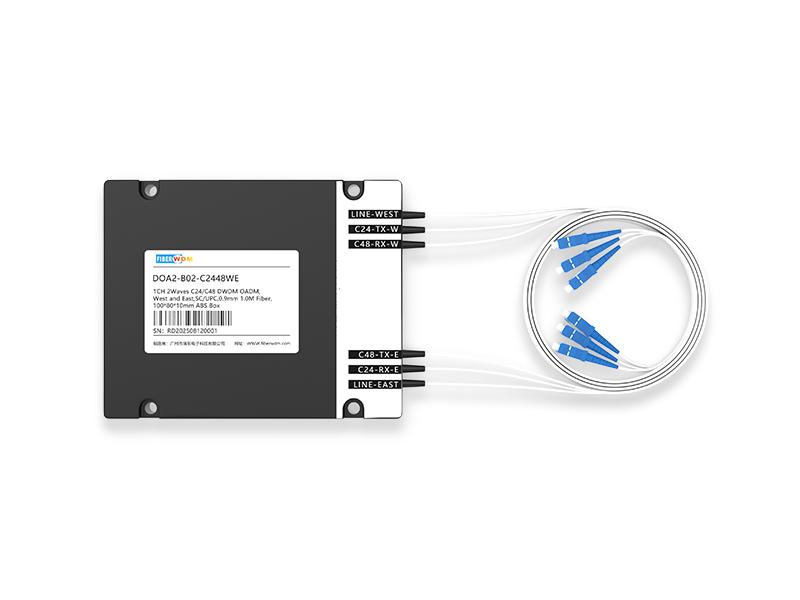

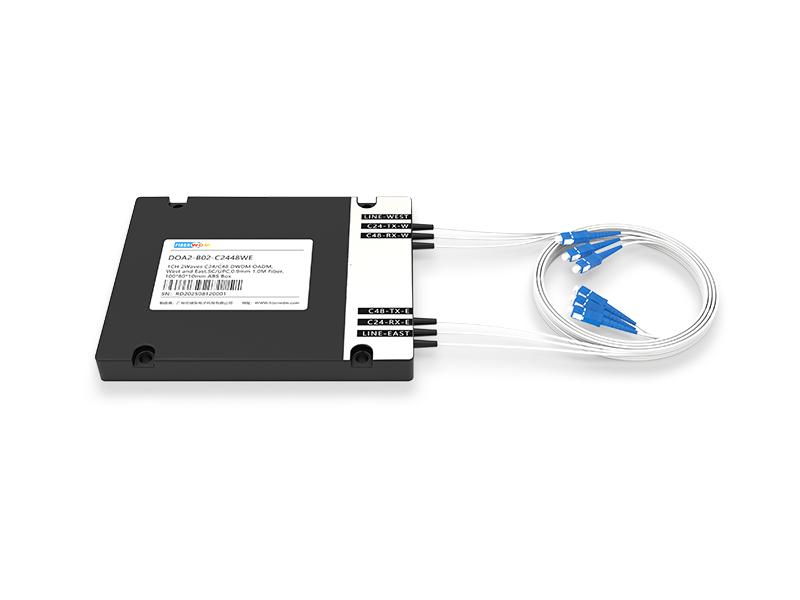

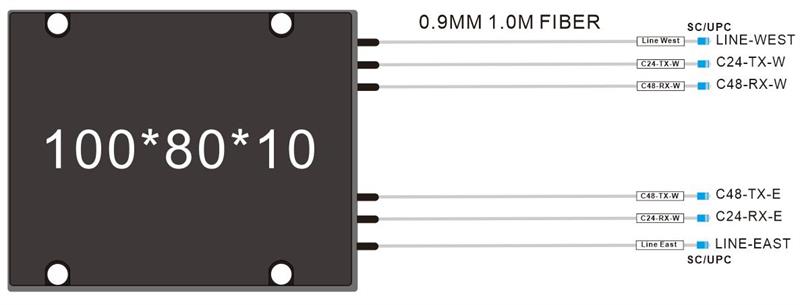

1) رقم المنتج: DOA2-B02-C2448WE
مواصفات المنتج: قناة واحدة، موجتان C24/C48 DWDM OADM، غرب وشرق، SC/UPC، ألياف ضوئية 0.9 مم بطول 1.0 متر، علبة ABS بأبعاد 100 × 80 × 10 مم

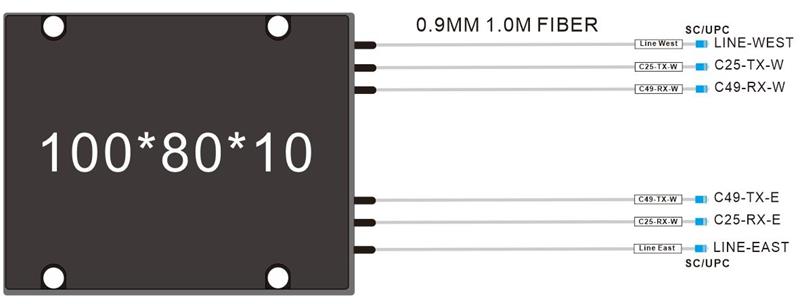

2) رقم المنتج: DOA2-B02-C2549WE
مواصفات المنتج: قناة واحدة، موجتان C25/C49 DWDM OADM، غرب وشرق، SC/UPC، ألياف ضوئية 0.9 مم بطول 1.0 متر، علبة ABS بأبعاد 100 × 80 × 10 مم
ملاحظة: قطر الألياف قد يكون 0.9 مم/2.0 مم/3.0 مم. طول الألياف 1 متر أو أكثر. الموصل قد يكون LC/SC/FC أو غير ذلك. يرجى التواصل معنا أولاً قبل الطلب.
دليل أطوال موجات λC الأخرى
|
موجات الاتحاد الدولي للاتصالات DWDM بتردد 100 جيجاهرتز |
|||||
|
قناة الاتحاد الدولي للاتصالات رمز المنتج |
التردد (تيراهيرتز) |
الطول الموجي |
قناة الاتحاد الدولي للاتصالات رمز المنتج |
التردد (تيراهيرتز) |
الطول الموجي |
| 17 |
191.7 |
1563.86 |
40 |
194.0 |
1545.32 |
| 18 |
191.8 |
1563.04 |
41 |
194.1 |
1544.52 |
| 19 |
191.9 |
1562.23 |
42 |
194.2 |
1543.73 |
| 20 |
192.0 |
1561.41 |
43 |
194.3 |
1542.93 |
| 21 |
192.1 |
1560.60 |
44 |
194.4 |
1542.14 |
| 22 |
192.2 |
1559.79 |
45 |
194.5 |
1541.34 |
| 23 |
192.3 |
1558.98 |
46 |
194.6 |
1540.55 |
| 24 |
192.4 |
1558.17 |
47 |
194.7 |
1539.76 |
| 25 |
192.5 |
1557.36 |
48 |
194.8 |
1538.97 |
| 26 |
192.6 |
1556.55 |
49 |
194.9 |
1538.19 |
| 27 |
192.7 |
1555.74 |
50 |
195.0 |
1537.40 |
| 28 |
192.8 |
1554.94 |
51 |
195.1 |
1536.61 |
| 29 |
192.9 |
1554.13 |
52 |
195.2 |
1535.82 |
| 30 |
193.0 |
1553.32 |
53 |
195.3 |
1535.04 |
| 31 |
193.1 |
1552.52 |
54 |
195.4 |
1534.25 |
| 32 |
193.2 |
1551.72 |
55 |
195.5 |
1533.46 |
| 33 |
193.3 |
1550.92 |
56 |
195.6 |
1532.68 |
| 34 |
193.4 |
1550.11 |
57 |
195.7 |
1531.89 |
| 35 |
193.5 |
1549.32 |
58 |
195.8 |
1531.12 |
| 36 |
193.6 |
1548.51 |
59 |
195.9 |
1530.33 |
| 37 |
193.7 |
1547.71 |
60 |
196.0 |
1529.55 |
| 38 |
193.8 |
1546.92 |
61 |
196.1 |
1528.77 |
| 39 |
193.9 |
1546.12 |
- | - | |
ملاحظة: ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
هل تريد معرفة المزيد عن هذا المنتج؟
إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.
جهاز إرسال واستقبال ثنائي الألياف 8 قنوات 1470 نانومتر ~ 1610 نانومتر بتقنية CWDM مع منفذ مراقبة، صندوق LGX

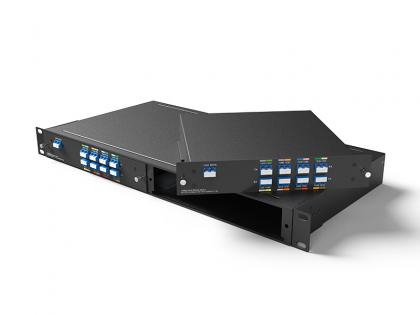

مُضاعِف/مُفكِّك إشارة CWDM أحادي الألياف 8 قنوات (16 موجة) مع منفذ مراقبة

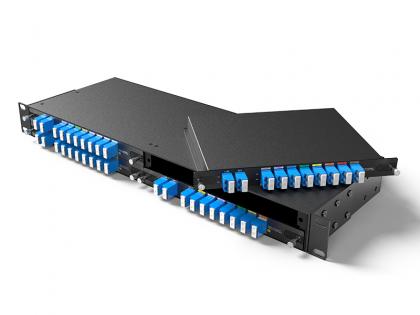

مُضاعِف/مُفكِّك إشارة CWDM ثنائي الألياف 8 قنوات 1470-1610 نانومتر مع EXP وLC/UPC وصندوق LGX قابل للتوصيل

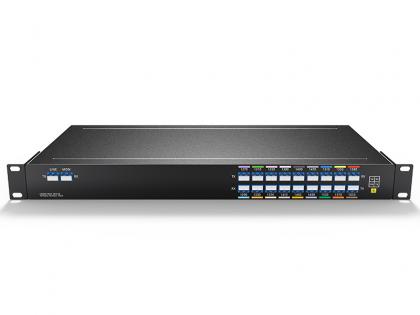

مُضاعِف/مُفكِّك إشارة CWDM ثنائي الألياف 18 قناة مع منفذ مراقبة
