241102 الفتحة العددية للألياف البصرية NA

( فايبروودم جميع الحقوق محفوظة)

الكلمات المفتاحية: الفتحة العددية الأساسية، الفتحة العددية للألياف

بالنسبة للاتصالات البصرية، لا يمكن لجزء من الضوء الساقط على السطح النهائي للألياف البصرية أن يدخل الألياف البصرية، وقد لا يتم نقل الضوء الداخل إلى السطح النهائي للألياف البصرية في الألياف البصرية، فقط الضوء الذي يفي بشرط معين يمكن أن ينعكس بالكامل في الألياف البصرية ليتم نقله.

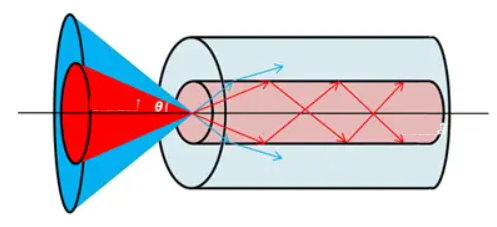

كما هو موضح في الشكل أعلاه، فإن شعاع الضوء، بغض النظر عن نطاق الزوايا، لا يمكنه دخول الألياف إلا على طول زاوية مخروطية بصرية محددة (الجزء الأحمر).

بالنسبة للإرسال العادي، تسمى قيمة جيب الزاوية θ هذه بالفتحة العددية للألياف NA.

غير متوفر الفتحة العددية

أحد المعايير البصرية المهمة للألياف البصرية

لا أبعاد، لا وحدات NA=n*Sinθ

(n: معامل انكسار الوسط؛ θ: الزاوية بين المحور البصري ومحور الألياف، وتسمى عادةً نصف الزاوية)

وفقًا للصيغة، فقط البصري ذو الفتحة العددية NA≦nsinθ يمكن توصيلها بالألياف الضوئية للإرسال. الفتحة العددية غير متوفر يمثل قدرة الألياف الضوئية على استقبال الإشارات الضوئية.

كيفية اختيار الفتحة العددية بشكل صحيح غير متوفر؟

من الناحية الفيزيائية، تمثل الفتحة العددية للألياف البصرية قدرة الألياف على استقبال الضوء الوارد.

كلما كان أكبر غير متوفر كلما زادت قدرة الألياف على استقبال الإشارات الضوئية، من وجهة نظر زيادة الطاقة الضوئية الداخلة إلى الألياف، زادت... غير متوفر كلما كان ذلك أفضل، لأن الفتحة العددية الأكبر للألياف تكون مواتية لالتحام الألياف.

لكن عندما غير متوفر إذا كانت الفتحة العددية كبيرة جدًا، يزداد تشوه نمط الألياف، مما يؤثر على عرض نطاقها. لذلك، في أنظمة الاتصالات عبر الألياف الضوئية، توجد متطلبات محددة للفتحة العددية للألياف. عمومًا، ولتحقيق أقصى قدر من الكفاءة في توجيه الضوء إلى الألياف، يُنصح باستخدام عدسة ذات فتحة عددية مماثلة لفتحة الألياف لجمع الضوء.
