G.652/G.655 تعويض التشتت DCM/DCF

(جميع الحقوق محفوظة لشركة فايبرودم)

الكلمات المفتاحية: ألياف تعويض التشتت G.655، ألياف تعويض التشتت G.652، تعويض التشتت DCM، تعويض التشتت DCF

G.652 تعريف الألياف البصرية:

يشير مصطلح ألياف G.652، المعروفة أيضًا باسم الألياف أحادية النمط القياسية (SMF)، إلى نقطة انعدام التشتت (أي الطول الموجي الذي ينعدم عنده التشتت) للألياف بالقرب من 1310 نانومتر. ويكون معامل التشتت موجبًا في نطاق 1550 نانومتر. عند هذا الطول الموجي، تبلغ القيمة النموذجية لمعامل التشتت D حوالي 17 بيكو ثانية/نانومتر-كيلومتر، بينما لا تتجاوز قيمته القصوى عادةً 20 بيكو ثانية/نانومتر-كيلومتر.

يحتوي ليف G.652 على نافذتي نقل عند 1310 نانومتر و1550 نانومتر، مع تشتت منخفض ولكن فقد كبير في التلاشي عند 1310 نانومتر، وفقد منخفض في التلاشي ولكن تشتت كبير عند 1550 نانومتر

تعريف الألياف البصرية G.655:

يُعدّ ليف G.655 ليفًا مُحسّنًا مُعدّل التشتت، حيث يُغيّر نقطة التشتت الصفري من 1310 نانومتر إلى 1550 نانومتر، مما يُقلّل التشتت والتوهين في نطاق 1550 نانومتر إلى أدنى حدّ. ويُقارب تشتت ليف G.655 عند 1550 نانومتر الصفر (ولكنه لا يُساويه تمامًا)، مما يجعله مناسبًا للإرسال عبر مسافات أطول ولتطبيقات ذات سعة أكبر.

تشتت الألياف البصرية

تختلف سرعات الترددات أو الأنماط المختلفة في النبضة الضوئية في الألياف، لذلك تصل مكونات التردد والأنماط هذه إلى نهاية الألياف أولاً ثم، مما يؤدي إلى اتساع النبضة الضوئية، وهو ما يُعرف بتشتت الألياف.

تعويض التشتت

تُعدّ تقنية تعويض التشتت إحدى التقنيات المُطوّرة في مجال اتصالات الألياف الضوئية، وهي تُستخدم لمعالجة تشوّه الإشارة الناتج عن تشتت الضوء داخل الألياف. وللحفاظ على جودة الإشارة وتحسين كفاءة اتصالات الألياف الضوئية، من الضروري تعويض تشتت الإشارة الضوئية.

تعاني الألياف أحادية النمط من التشتت في النطاق C، مما يحد من مسافة الإرسال وعرض النطاق الترددي المتاح لنظام الألياف عند 1550 نانومتر. يُعد استخدام وحدة تعويض التشتت (DCF، DCM) أبسط الطرق وأكثرها اقتصادية وفعالية. فهي لا تعوض التشتت الزائد للألياف أحادية النمط القياسية فحسب، بل تعوض أيضًا ميل التشتت فيها بنسبة 100%.

يوجد حاليًا نوعان من ألياف تعويض التشتت لأنواع مختلفة من الألياف: ألياف تعويض التشتت G.652 وألياف تعويض التشتت G.655

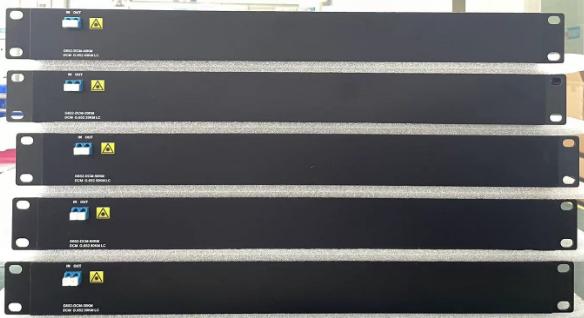

تعتمد وحدة تعويض التشتت G.652 DCM على تقنية تعويض التشتت السلبي، والتي يمكنها تعويض خصائص التشتت وخصائص ميل التشتت لألياف G.652 أحادية النمط القياسية بشكل فعال في نطاق الإرسال من 1525 إلى 1565 نانومتر

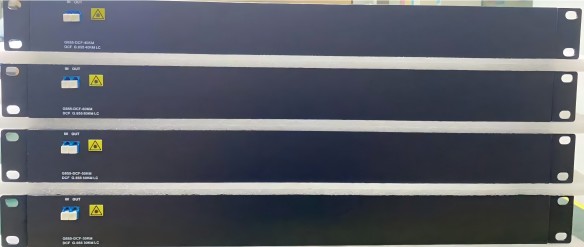

تم تصميم وحدة تعويض التشتت G.655 DCF خصيصًا لألياف G.655 أحادية الوضع في النطاق C، والتي يمكنها تعويض التشتت وميل التشتت للنطاق العريض، وتحسين التشتت المتبقي للنظام، وتحسين أداء نظام الإرسال البصري.

فايبروودم يمكن توفير معدات تعويض التشتت القائمة على ألياف التشتت G.652 و G.655، والتي تتمتع بتقنية ناضجة ومعايير أداء مستقرة وفقدان إدخال منخفض، وقد تم استخدامها على نطاق واسع في نظام نقل تقسيم الطول الموجي لمسافات طويلة.
