يُدمج جهاز الإرسال والاستقبال الضوئي SFP28 CWDM(1271~1371nm) مسار الاستقبال ومسار الإرسال في وحدة واحدة. على جانب الإرسال، يتم استعادة أحد تدفقات البيانات التسلسلية وإعادة توقيته وتمريره إلى مشغل الليزر. على جانب الاستقبال، يتم استعادة تدفقات البيانات الضوئية بواسطة PIN ومضخم التحويلة-المعاوقة، وإعادة توقيتها. تتميز هذه الوحدة بواجهة كهربائية قابلة للتوصيل الساخن واستهلاك طاقة منخفض.
تم تصميم المنتج بعامل الشكل، والتوصيل البصري/الكهربائي، وواجهة التشخيص الرقمي وفقًا لـ SFP28 ومتوافق مع IEEE 802.3cc.
وحدة إرسال واستقبال 25Gbps SFP28 CWDM 1271~1371nm Duplex 10km
ميزات المنتج
التطبيقات
اختيار المنتج
| رقم الجزء | درجة حرارة تشغيل الغلاف | DDMI |
| RSPD-25GC10-xx | تجاري(0~70°C) | نعم |
| RSPD-25GC10-xx-I | ممتد( -20~85°C) | نعم |
اختيار قناة المنتج
| رقم الجزء | الطول الموجي المركزي | معدل البيانات | المسافة |
| RSPD-25GC10-27 | 1271nm | 25.78G | 10km |
| RSPD-25GC10-29 | 1291nm | 25.78G | 10km |
| RSPD-25GC10-31 | 1311nm | 25.78G | 10km |
| RSPD-25GC10-33 | 1331nm | 25.78G | 10km |
| RSPD-25GC10-35 | 1351nm | 25.78G | 10km |
| RSPD-25GC10-37 | 1371nm | 25.78G | 10km |
القيم القصوى المطلقة
| المعامل | الرمز | الحد الأدنى | الحد الأقصى | الوحدة |
| درجة حرارة التخزين | Ts | -50 | +95 | °C |
| الرطوبة النسبية | RH | 0 | 95 | % |
| جهد مصدر الطاقة | VCC | 0 | +3.6 | V |
ظروف التشغيل الموصى بها
| المعلمة | الرمز | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة | ملاحظة |
| درجة حرارة تشغيل الغلاف | TA | 0 | 70 | °C | تجاري | |
| -20 | 85 | °C | ممتد | |||
| جهد مصدر الطاقة | VCC | 3.15 | 3.3 | 3.46 | V | |
| تيار مصدر الطاقة | ICC | 450 | mA | |||
| استهلاك الطاقة | P | 1.5 | W | |||
| معدل البيانات | BR | 24.3 | 25.78 | 26.5 | Gbps | |
| 9/125um G.652 SMF | Lmax | 10 | km |
الخصائص الكهربائية
| المعلمة | الرمز | الحد الأدنى | الحد الأقصى | الوحدة |
| المرسل | ||||
| مدخل تعطيل الإرسال - عالي المستوى | VDISH | 2 | Vcc+0.3 | V |
| مدخل تعطيل الإرسال - منخفض المستوى | VDISL | 0 | Vcc+0.8 | V |
| مدخل خطأ الإرسال - عالي المستوى | VTxFH | 2 | Vcc+0.3 | V |
| مدخل خطأ الإرسال - منخفض المستوى | VTxFL | 0 | Vcc+0.8 | V |
| المستقبل | ||||
| فقدان الإشارة - عالي المستوى | VLOSH | 2 | Vcc+0.3 | V |
| فقدان الإشارة - منخفض المستوى | VLOSL | 0 | Vcc+0.8 | v |

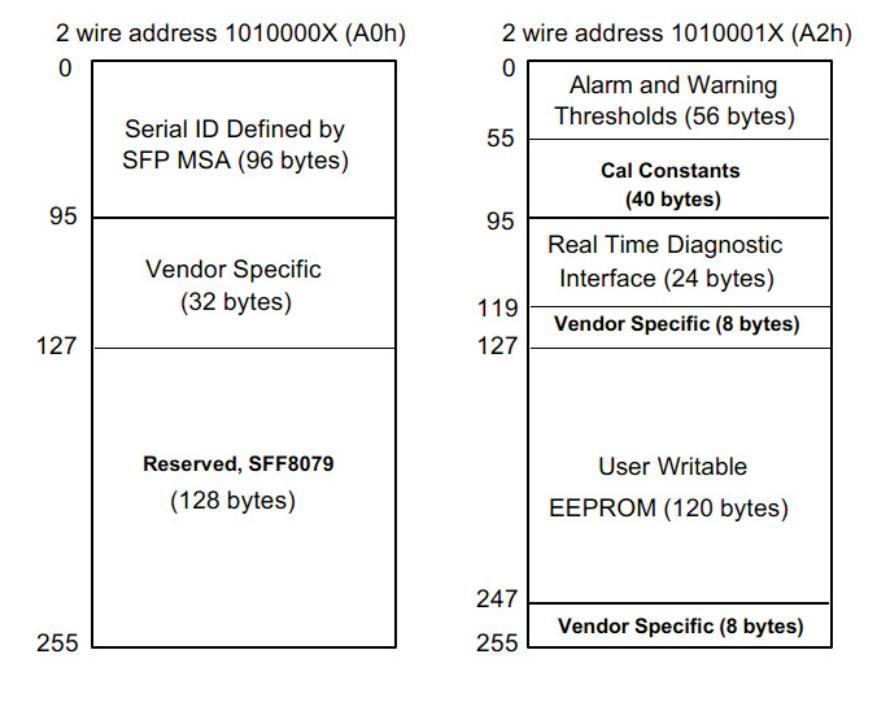

معلومات EEPROM
وصف حقول بيانات محددة لخريطة ذاكرة EEPROM كما يلي:

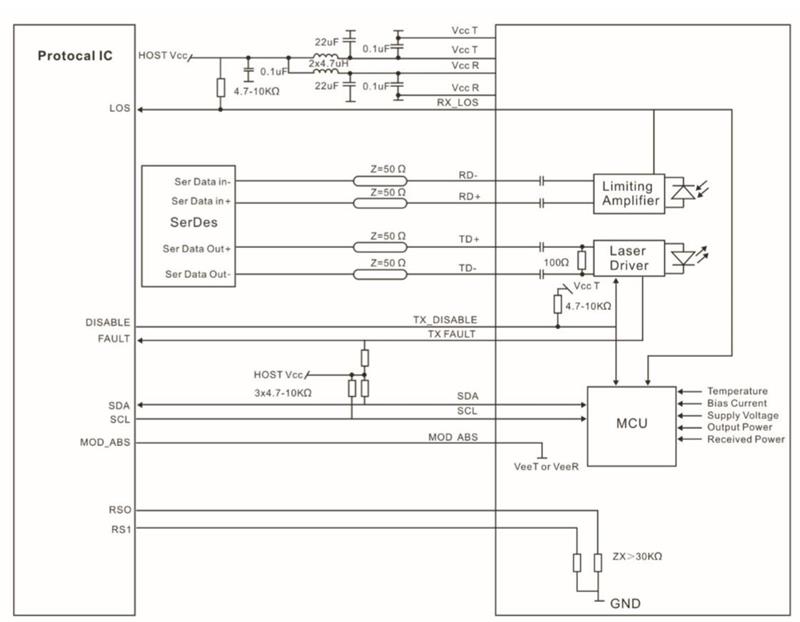

المخطط الدائري الموصى به

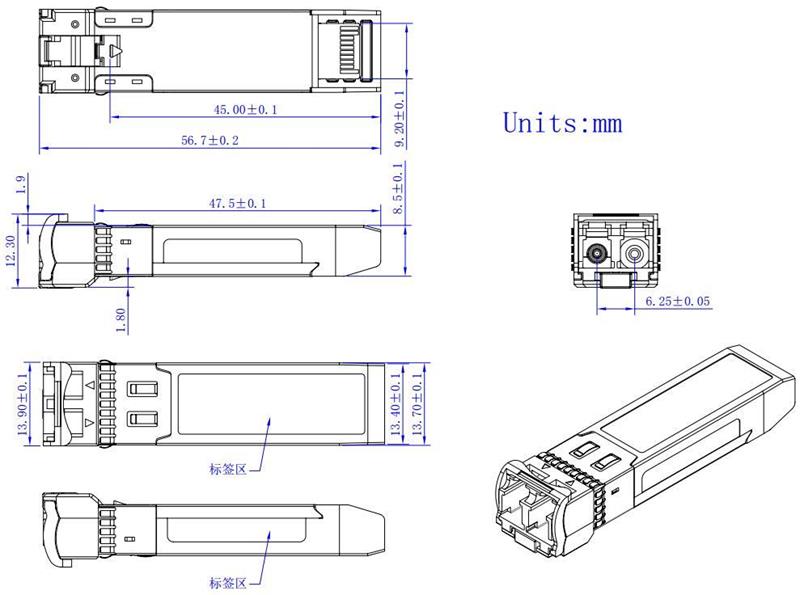

المواصفات الميكانيكية
