مفتاح بصري 100 قناة 1×2

مفتاح بصري 100 قناة 1×2

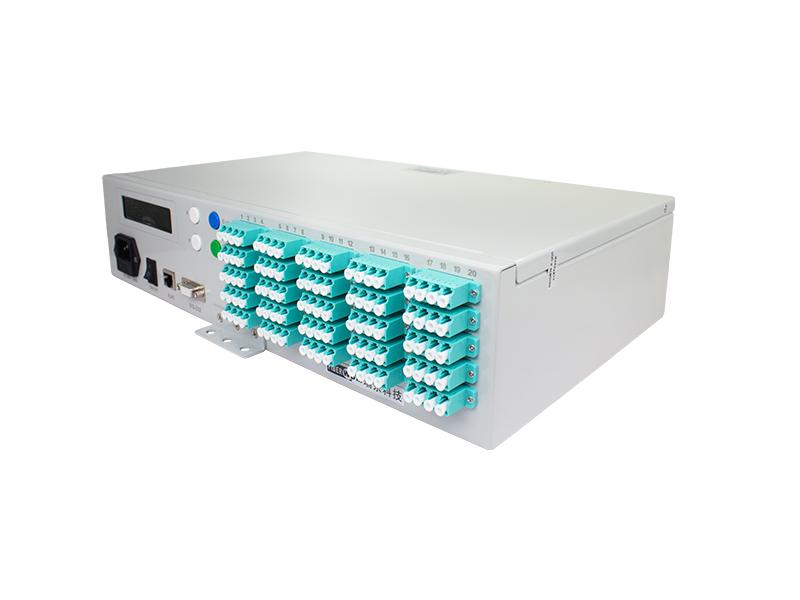

هيكل 2U متعدد الأوضاع 850 نانومتر LC/PUC RD-OSS-2X1-100-MM-2U

يتكون مفتاح التبديل الضوئي RD-OSS-2X1-100-MM-2U المُثبَّت على الرف من 100 مفتاح تبديل ضوئي 1X2 مُدمجة مع أجهزة تحكم في المسار الضوئي، والتي يمكنها التحكم في المسار الضوئي في نطاق قصير أو عن بُعد عبر الاتصال التسلسلي واتصال الإيثرنت. ويلعب هذا المفتاح دورًا هامًا في تطبيقات الاتصالات الضوئية. مفتاح ضوئي يستخدم بشكل أساسي في: المراقبة البصرية متعددة القنوات في نظام النقل البصري، والتبديل التلقائي لمصدر/كاشف الضوء المتعدد في الشبكة المحلية، ونظام المراقبة الديناميكية متعددة النقاط للمستشعر البصري، ونظام الاختبار البصري للألياف البصرية والأجهزة البصرية والشبكات واختبار كابلات الهندسة الميدانية؛ تركيب وضبط الأجهزة البصرية.

تحديد

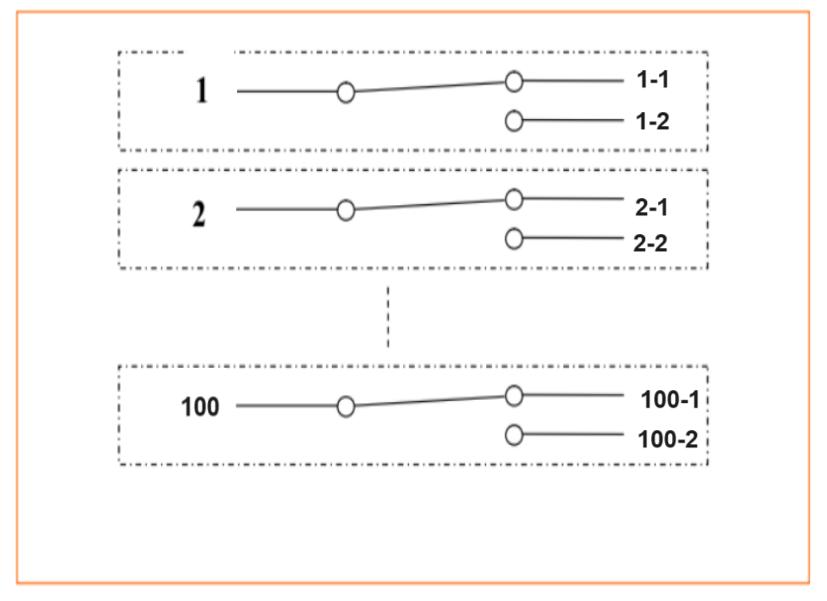

مخطط المسار البصري

(مخطط بصري داخلي، 100 مفتاح بصري 1X2، يدعم الاتصال ثنائي الاتجاه)

تعليمات

1. تعرض اللوحة

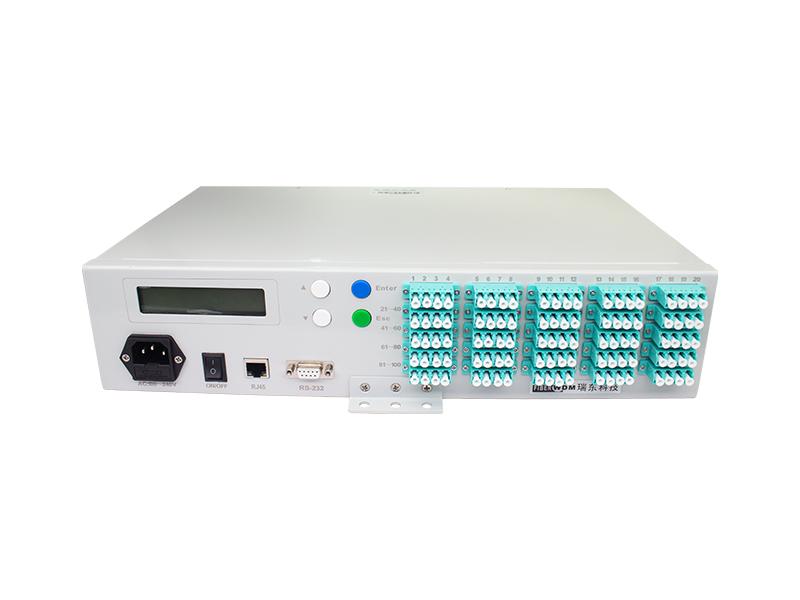

اللوحة الأمامية

(1) الطاقة: زر تشغيل/إيقاف الجهاز.

(2) RJ45: واجهة اتصال إيثرنت 10/100 ميجا.

(3) RS-232: واجهة اتصال RS-232.

(4) الواجهة البصرية: 25 واجهة ألياف بصرية رباعية الحواف LC (ثنائية الاتجاه)، بإجمالي 100 واجهة LC، تتوافق مع منافذ الإدخال من 1 إلى 100.

(5) شاشة LCD: عرض عنوان الجهاز والقناة الحالية والمعلومات ذات الصلة.

(6)▲ - مفتاح التحريك لأعلى؛ ▼ - مفتاح التحريك لأسفل؛ Enter - مفتاح موافق؛ Esc - مفتاح الإلغاء.

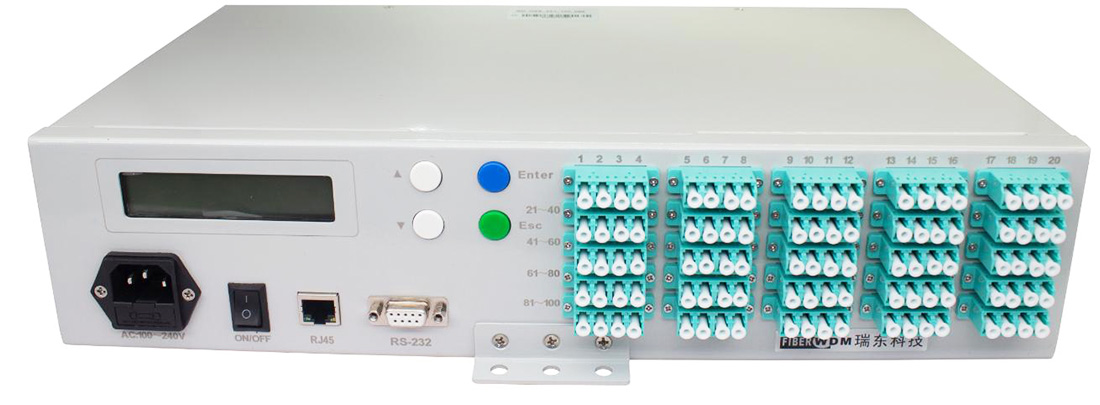

لوحة حقيقية

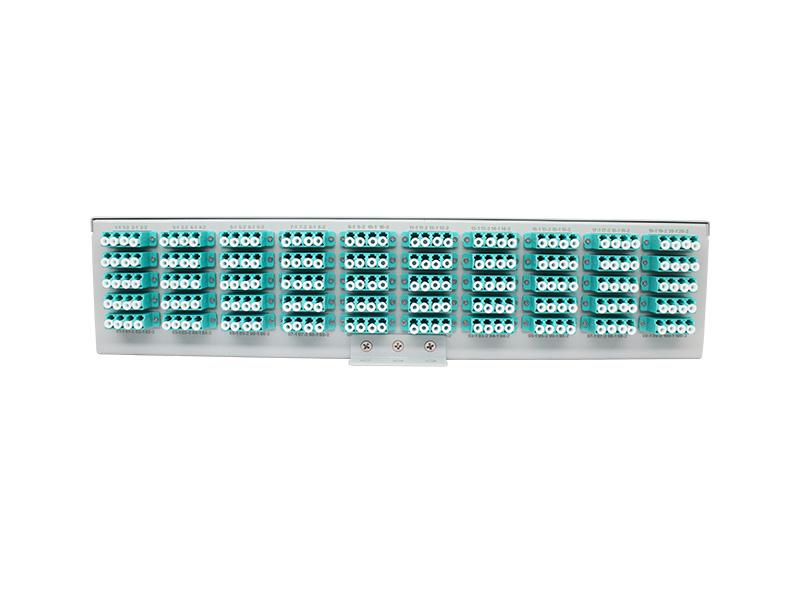

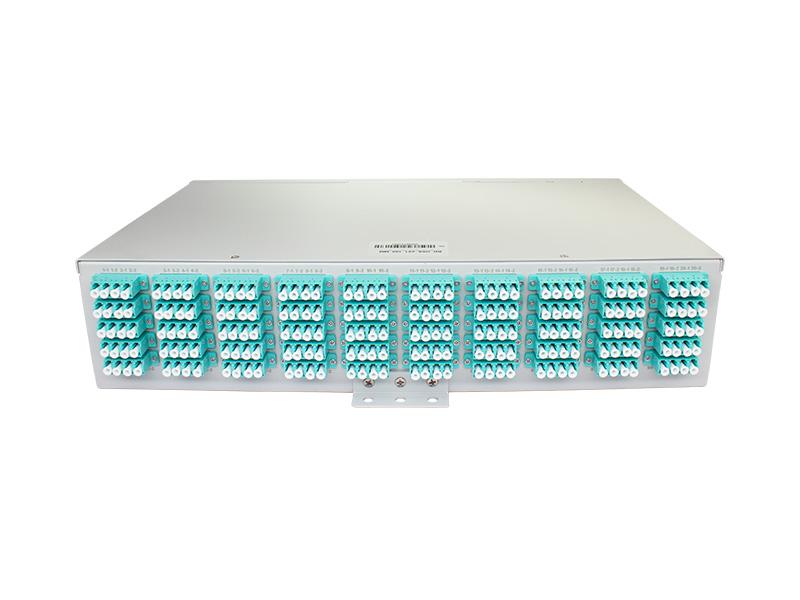

واجهة بصرية

50 محول رباعي LC، بإجمالي 200 واجهة LC، تتوافق مع 200 واجهة إخراج (دعم ثنائي الاتجاه)

1-1، 1-2: يمثلان المخرج 1 والمخرج 2 للمجموعة 1

2-1، 2-2: يمثلان المخرج 1 والمخرج 2 للمجموعة 2

3-1، 3-2: يمثلان المخرج 1 والمخرج 2 للمجموعة 3

...

100-1، 100-2: يمثلان المخرج 1 والمخرج 2 للمجموعة 100

(دعم ثنائي الاتجاه).

إعدادات المصنع

• تم ضبط المنفذ التسلسلي على 9600 باود، و8 بتات للبيانات، وبت إيقاف واحد، بدون فحص التكافؤ.
• عنوان IP: 192.168.1.100؛ منفذ الاتصال: 5000
• بروتوكول منفذ الشبكة: خادم TCP، UDP (منفذ ثابت: 18888)

ملاحظة: للمستخدمين متطلبات خاصة باستثناء ما يلي.
