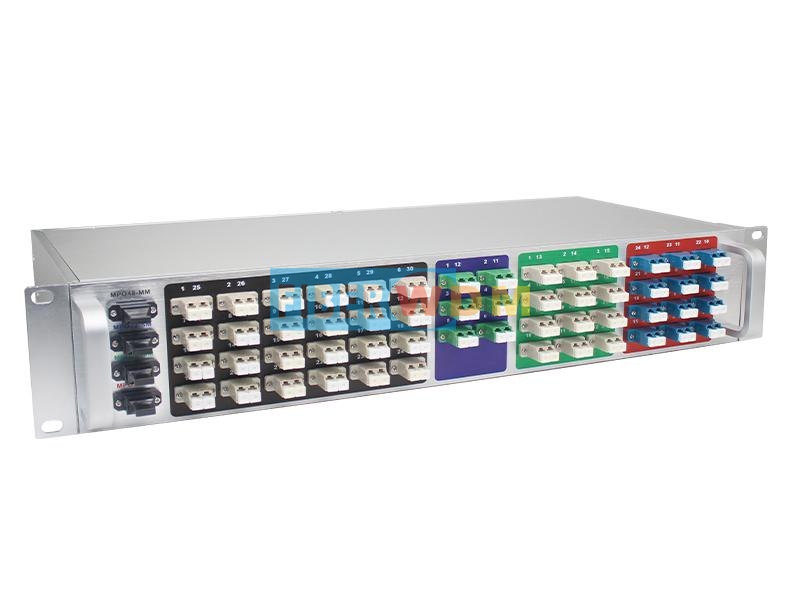

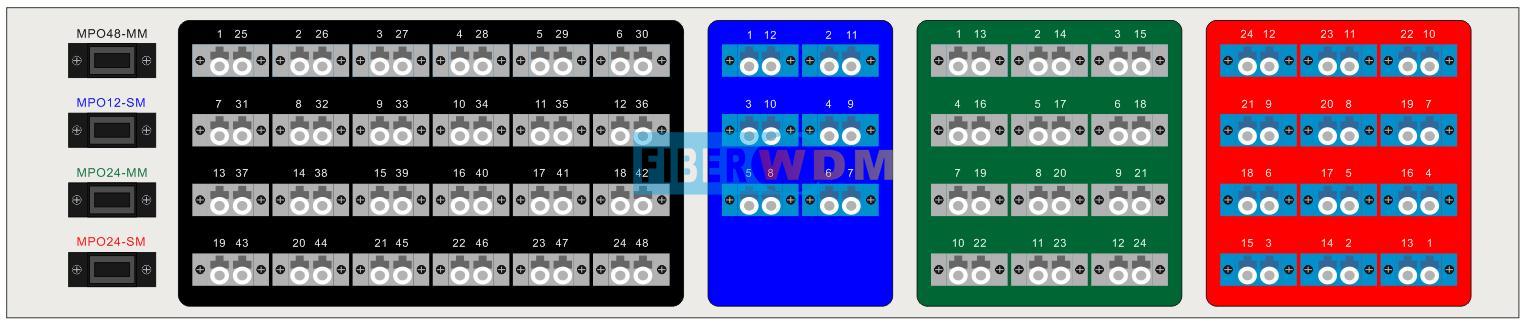

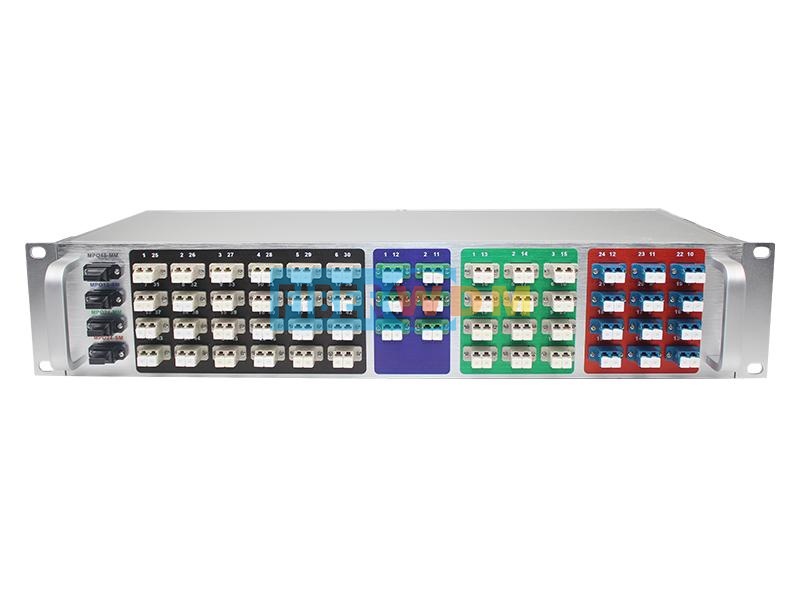

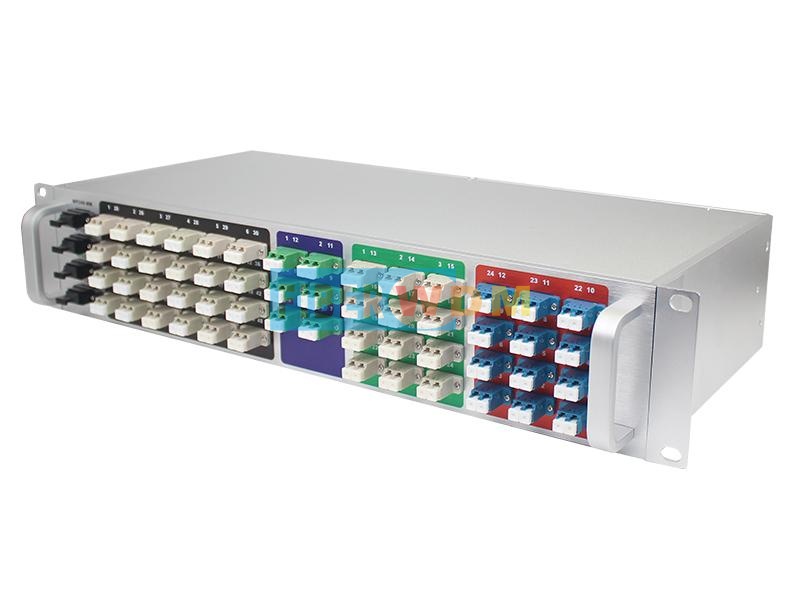

جهاز MPO رباعي القنوات إلى منفذي LC مزدوجين، وحدة رف 2U

المعلمة

SM

MM

MPO/APC

LC/UPC

MPO/UPC

LC/UPC

فقد الإدخال (IL)

≤0.35 ديسيبل

≤0.15 ديسيبل

≤0.35 ديسيبل

≤0.15 ديسيبل

فقد العودة (RL)

≥45 ديسيبل

≥50 ديسيبل

≥25 ديسيبل

≥35 ديسيبل

نوع الألياف

SMF-28e

OM4

المتانة (ديسيبل)

≤0.2 ديسيبل (500 وصلة، وفقًا لمعيار EIA-455-21A)

قوة الشد (ديسيبل)

≤0.3 ديسيبل (بحد أقصى 66 نيوتن)

درجة حرارة التشغيل

-20 ~ +70 درجة مئوية

درجة حرارة التخزين

-40 ~ +80 درجة مئوية

الأبعاد (الارتفاع × العرض × العمق)

440 (طول) × 88 (ارتفاع) × 230 (عرض) ملم

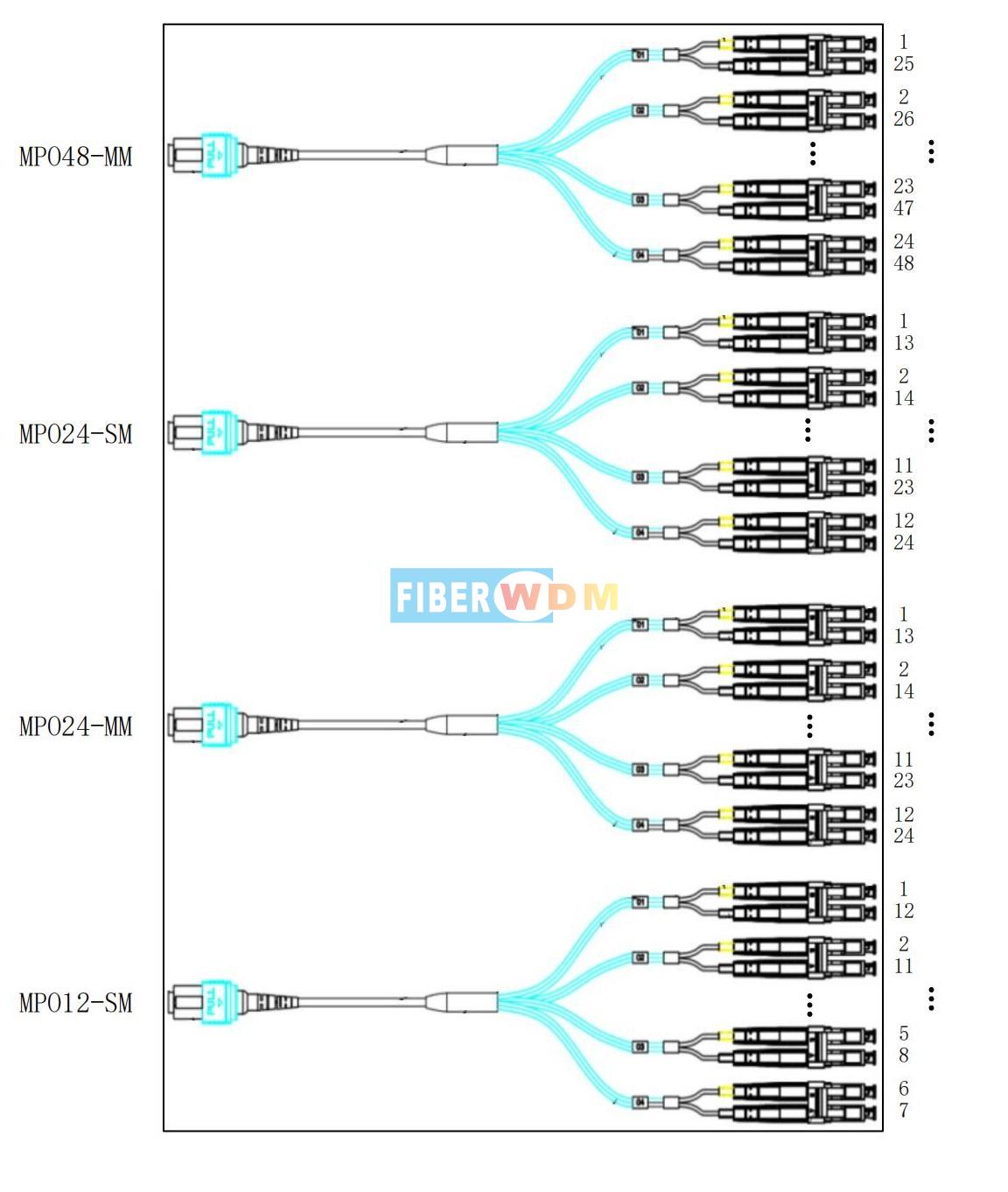

موصل MPO

موصل LC مزدوج موصل

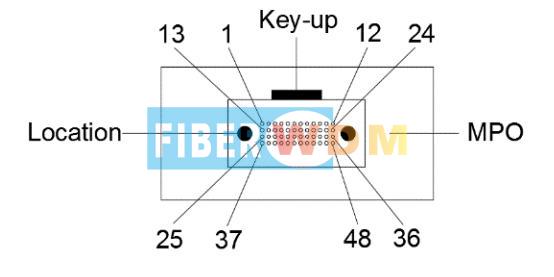

أنثى MPO48-MM

1-25

2-26

3-27

4-28

5-29

6-30

7-31

8-32

9-33

10-34

11-35

12-36

13-37

14-38

15-39

16-40

17-41

18-42

19-43

20-44

21-45

22-46

23-47

24-48

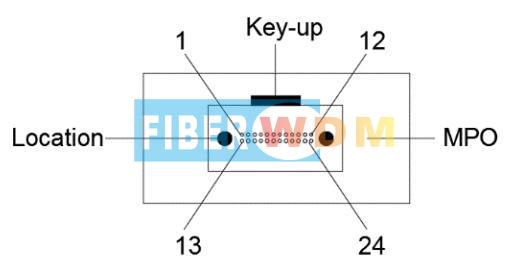

أنثى MPO24-MM

١-١٣

٢-١٤

٣-١٥

٤-١٦

٥-١٧

6-18

7-19

8-20

9-21

10-22

11-23

12-24

أنثى MPO24-SM

١-١٣

٢-١٤

٣-١٥

٤-١٦

٥-١٧

6-18

7-19

8-20

9-21

10-22

11-23

12-24

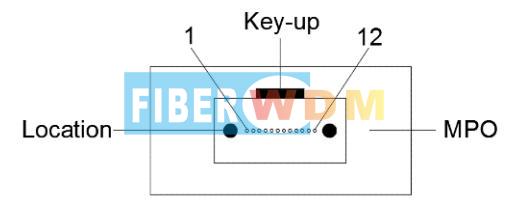

أنثى MPO12-SM

1-12

2-11

3-10

4-9

5-8

6-7
