تم تصميم جهاز الإرسال والاستقبال DWDM أحادي الألياف ذو 8 قنوات (16 موجة) في النطاق O بواسطة شركة FIBERWDM، وهو جهاز DWDM سلبي بالكامل، ويدعم فقد إدخال منخفض (أطوال موجية أقل من 4.8 ديسيبل). الأطوال الموجية هي 1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45/1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58 نانومتر، ويدعم نقل البيانات عبر 8 قنوات على ليف ضوئي واحد.
مُضاعِف/مُفكِّك إشارة DWDM أحادي الألياف 8 قنوات (16 موجة) بنطاق O، LC/UPC، صندوق LGX،

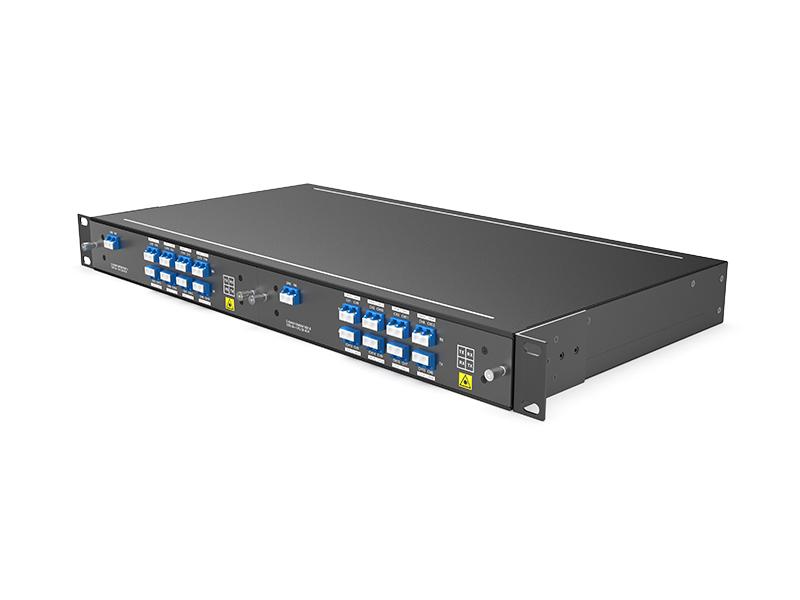

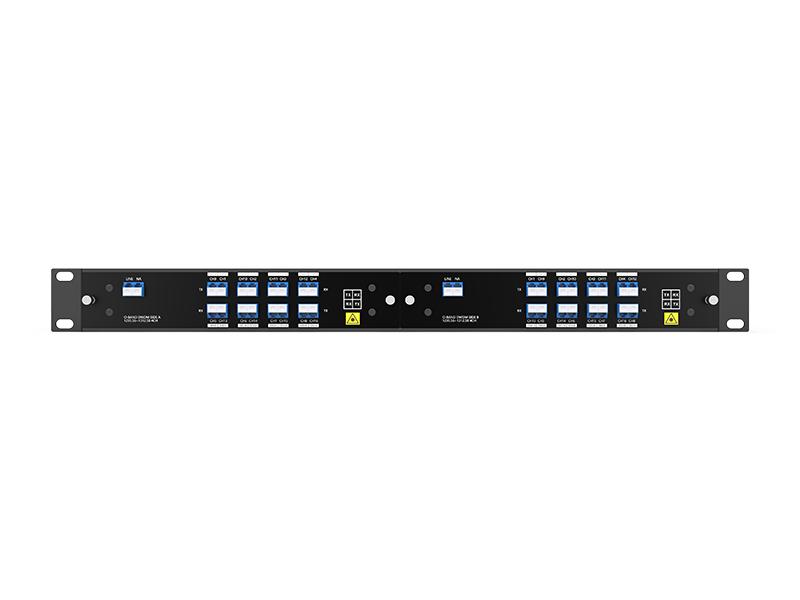

ورف ذو فتحتين 1U

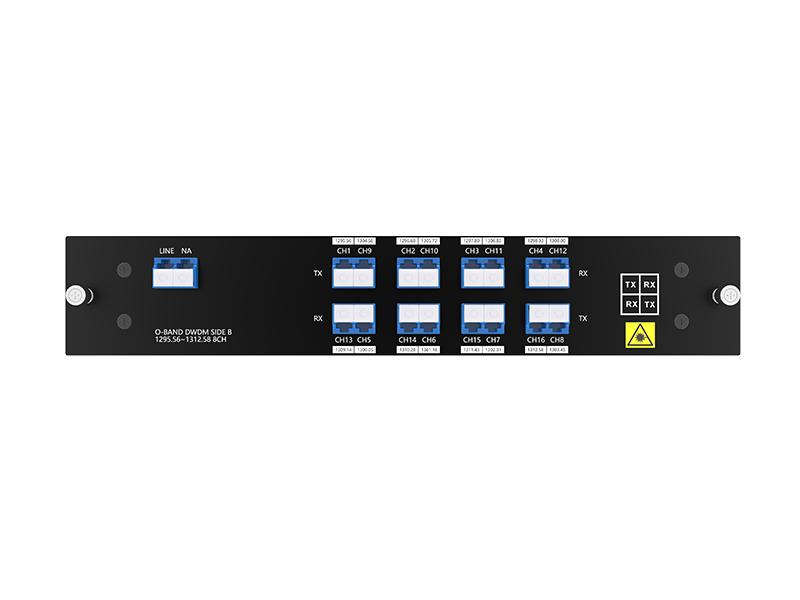

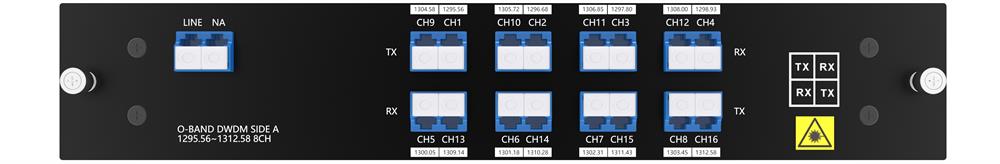

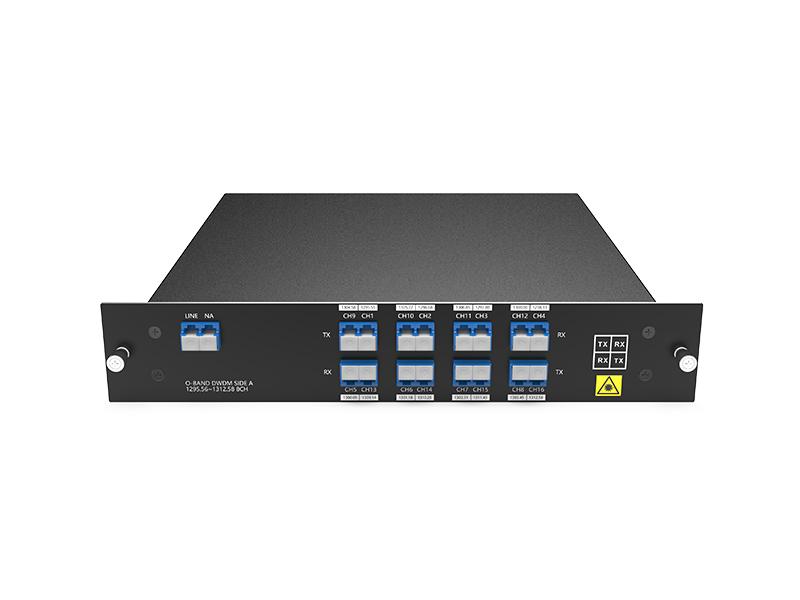

لوحة المنتج
استقبال ألياف ضوئية أحادية النطاق O-BAND DWDM ذو 8 قنوات (1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45 نانومتر)
الإرسال (1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58 نانومتر) الجانب أ
استقبال ألياف مفردة بتقنية DWDM ذات 8 قنوات في النطاق O (1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58 نانومتر)
الإرسال (1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45 نانومتر) الجانب ب

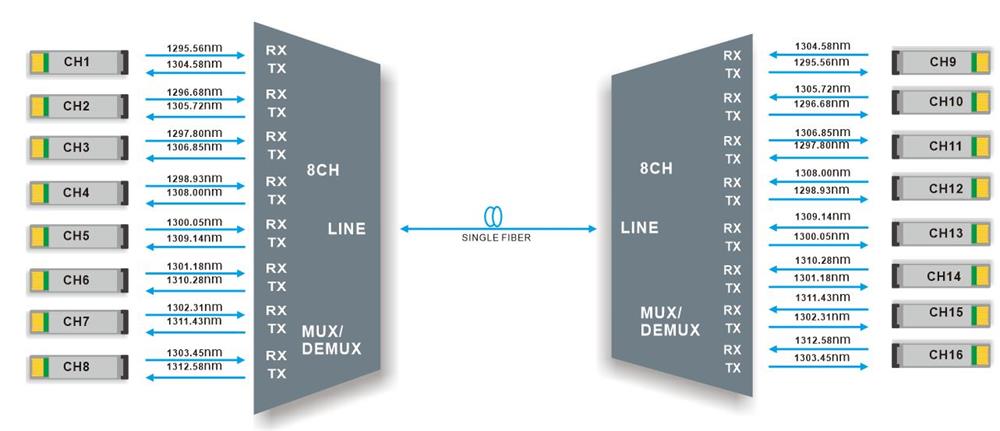

خط الربط
إرسال عبر الألياف الضوئية أحادية النطاق بثمانية قنوات بتقنية DWDM MUX/DEMUX
جهاز 8 قنوات O-BAND DWDM MUX DEMUX، يدعم 8 قنوات مختلفة في ليف بصري واحد للإرسال من نقطة إلى نقطة.
وهو يعمل في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات.
مواصفات المنتج
| طول موجة العمل | 1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45/1304.58/1305.72/ 1306.85/1308.00/1309.14/1310.28/1311.43/1312.58 نانومتر | طول الموجة التشغيلية | 1260~1360 نانومتر |
| نطاق تمرير القناة | ±0.11 نانومتر | تكنولوجيا | مرشح الأغشية الرقيقة (TFF) |
| فقد الإدخال | ≤ 4.8 ديسيبل | فقدان الإدخال وحساسية درجة الحرارة | ≤ 0.5 ديسيبل |
| خسارة العودة | ≥ 45 ديسيبل | التوجيه | ≥ 45 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.2ps | الفقد المعتمد على الاستقطاب | ≤ 0.2 ديسيبل |
| عزل القناة |
مستوى الصوت المجاور ≥25 ديسيبل
غير متجاور ≥ 35 ديسيبل |
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
| الوزن الصافي |
صندوق LGX: 0.5 كجم رف ذو فتحتين ووحدة واحدة: 1.5 كجم |

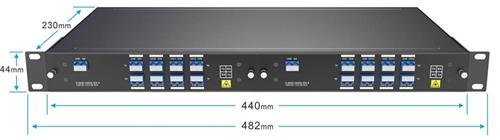

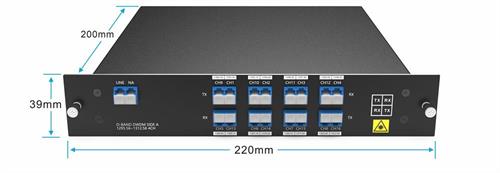

الأبعاد (الارتفاع × العرض × العمق) |
صندوق LGX: 220 × 200 × 39 مم رف 1U: 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات عن العبوة

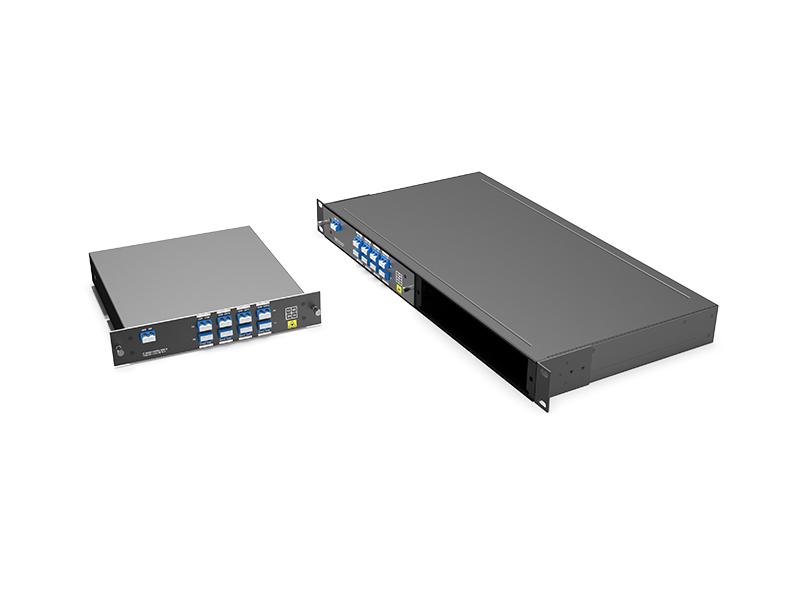

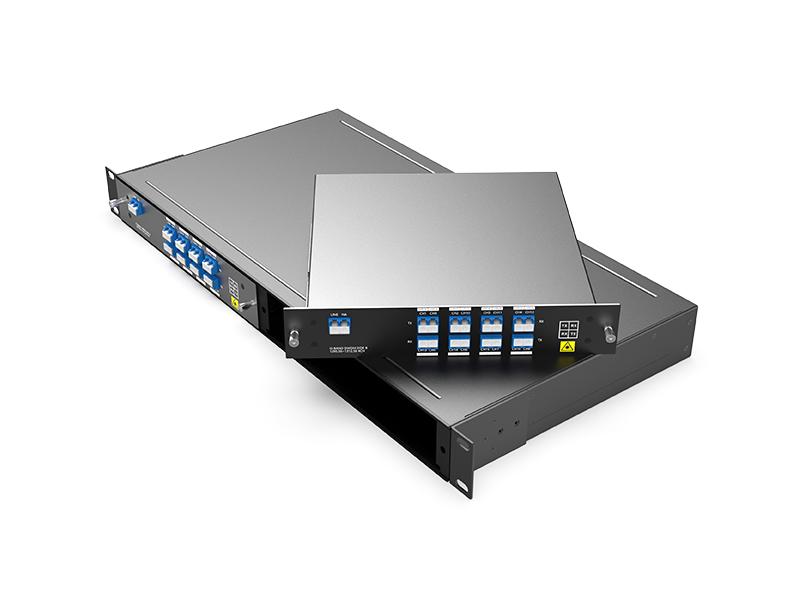

صندوق LGX، وحدة توصيل ثنائية الفتحات 1U، وحدة توصيل ثنائية الفتحات 1U لصندوق LGX
معلومات الطلب
| رقم المنتج | وصف المنتج |
| OMD16-LGX01-1310A |
جهاز استقبال DWDM MUX DEMUX ذو نطاق O-BAND بـ 8 قنوات و16 موجة (1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45 نانومتر) إرسال (1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58 نانومتر)، ليف أحادي، LC/UPC، صندوق LGX، الجانب أ |
| ODD16-LGX01-1310B |
جهاز استقبال DWDM MUX DEMUX ذو نطاق O-BAND بـ 8 قنوات و16 موجة (1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58 نانومتر) إرسال (1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45 نانومتر)، ليف أحادي، LC/UPC، صندوق LGX، الجانب B |
| 1U02-2LGX | رف 1U مقاس 19 بوصة مزود بفتحتين لصندوق LGX القابل للتوصيل، 440 × 230 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
