سمات
واجهة بصرية تسلسلية OSFP
مواصفات 400G OSFP AOC

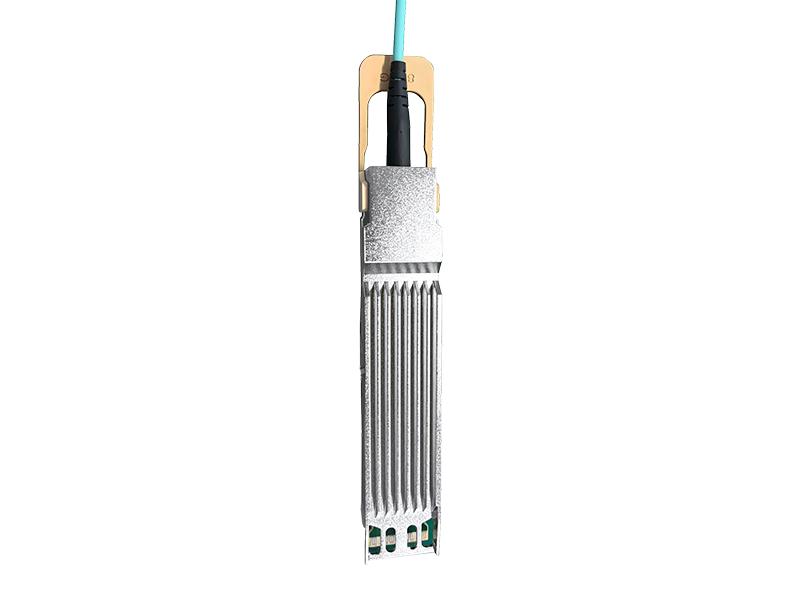

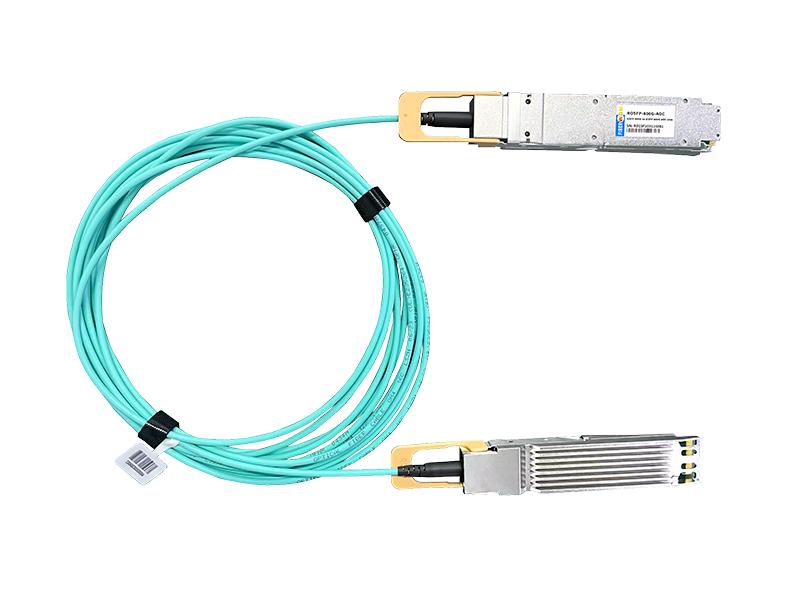

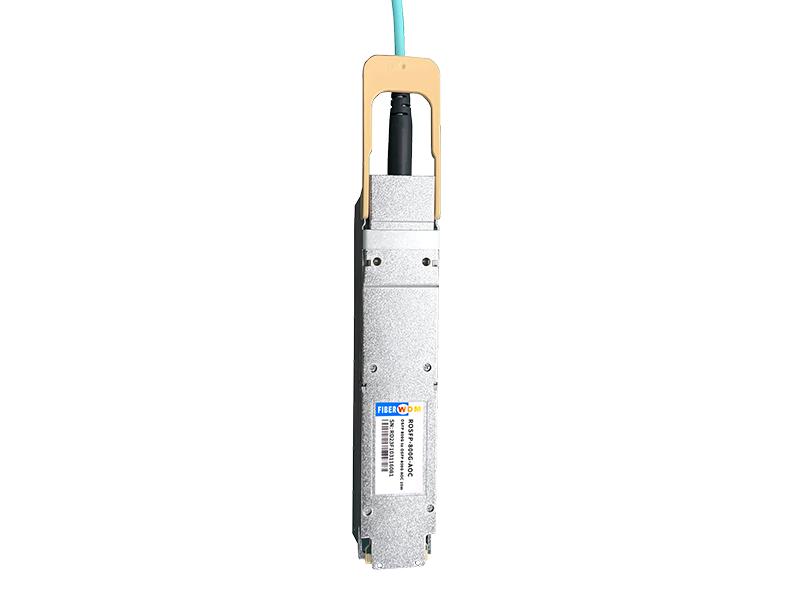

محول OSFP 400G إلى OSFP 400G من شركة AOC

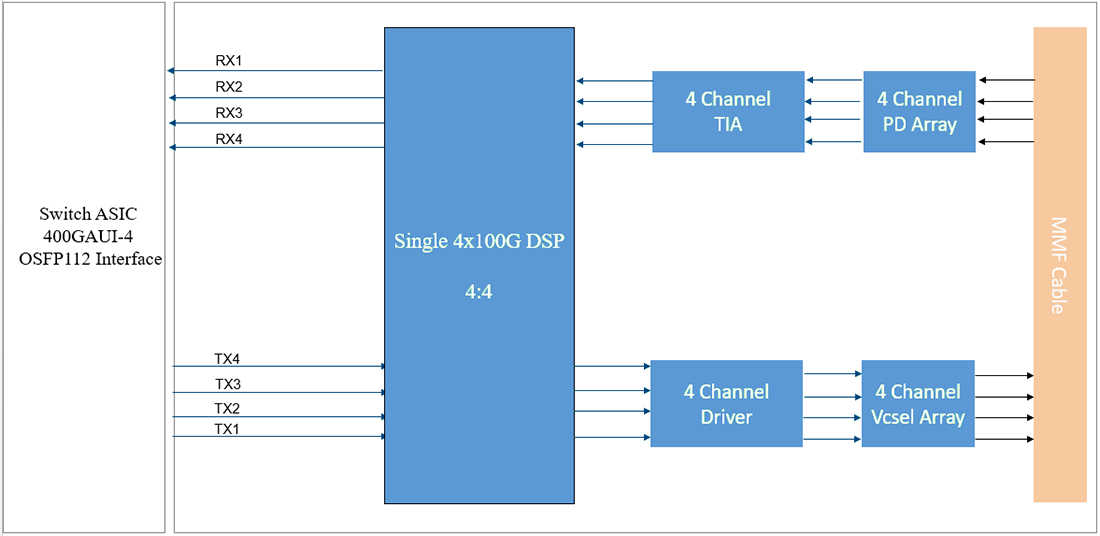

مخطط الكتلة الوظيفية (كل طرف)
وصف عام
كابل 400G AOC هو كابل ضوئي نشط من نوع OSFP إلى OSFP، مُصمم لتطبيقات نقل البيانات والربط البيني قصيرة المدى. يحتوي كل كابل AOC على 4 قنوات مزدوجة بعرض نطاق إجمالي يبلغ 425 جيجابت/ثانية. تعمل كل قناة بنظام تعديل PAM4 بمعدل نقل بيانات 53.125 جيجابت/ثانية، ولمسافة تصل إلى 60 مترًا باستخدام ألياف OM3 أو 100 متر باستخدام ألياف OM4.
أقصى التقييمات المطلقة وظروف التشغيل الموصى بها
أعلى التقييمات المطلقة
|
بارام إيتر |
رمز |
مين |
الأعلى |
وحدة |
|
درجة حرارة التخزين |
تس |
-40 |
85 |
درجة مئوية |
|
درجة حرارة تشغيل العلبة |
قمة |
0 |
70 |
درجة مئوية |
|
الرطوبة النسبية (بدون تكثف) |
RH |
15 |
85 |
% |
|
جهد التغذية |
Vcc |
-0.5 |
3.6 |
V |
ظروف التشغيل الموصى بها
|
المعلمة |
رمز |
مين |
الأعلى |
وحدة |
|
درجة حرارة علبة التشغيل |
قمة |
0 |
70 |
درجة مئوية |
|
الرطوبة النسبية (بدون تكثف) |
RH |
15 |
85 |
% |
|
جهد مصدر الطاقة |
Vcc |
3.135 |
3.465 |
V |
|
إجمالي استهلاك الطاقة |
جهاز كمبيوتر |
- |
8 |
دبليو |
|
التيار الكهربائي لكل طرف |
|
|
2.55 |
أ |
|
معدل البت |
BR |
|
425 |
جيجابت في الثانية |
|
تردد ساعة I2C |
0 |
|
400 |
كيلوهرتز |
ملحوظات:
1. في ظل ظروف جهد إمداد التشغيل 3.465 فولت، ودرجة حرارة الغلاف 70 درجة مئوية
المواصفات الكهربائية
|
المعلمة |
مين |
عادي |
الأعلى |
وحدة |
|
نسبة الخطأ في البت قبل تصحيح الخطأ الأمامي |
|
|
2.4E-4 |
|
|
نسبة الخطأ في البت بعد تصحيح الخطأ الأمامي |
|
|
1E-12 |
|
|
جهاز الإرسال (لكل حارة) |
||||
|
تفاوت جهد الدخل التفاضلي من الذروة إلى الذروة |
750 |
|
|
ملي فولت |
|
عدم تطابق الإنهاء التفاضلي |
|
|
10 |
% |
|
ارتفاع العين |
10 |
|
|
ملي فولت |
|
فقدان العودة من الوضع المشترك إلى الوضع التفاضلي |
معادلة IEEE802.3ck (120G–1) |
ديسيبل |
||
|
إغلاق العين عموديًا |
|
|
12 |
ديسيبل |
|
خسارة العائد الفعلي |
7.3 |
|
|
ديسيبل |
|
وقت الانتقال |
10 |
|
|
ملاحظة: |
|
جهاز الاستقبال (لكل حارة) |
||||
|
تأرجح خرج البيانات التفاضلية |
300 |
|
900 |
mVpp |
|
عدم تطابق الإنهاء التفاضلي |
|
|
10 |
% |
|
ارتفاع العين |
15 |
|
|
ملي فولت |
|
إغلاق العين عموديًا |
|
|
12 |
ديسيبل |
|
فقدان العودة من الوضع المشترك إلى الوضع التفاضلي |
معادلة IEEE802.3ck (120G–1) |
|||
|
خسارة العائد الفعلي |
8.5 |
|
|
ديسيبل |
|
وقت الانتقال |
8.5 |
|
|
ملاحظة: |

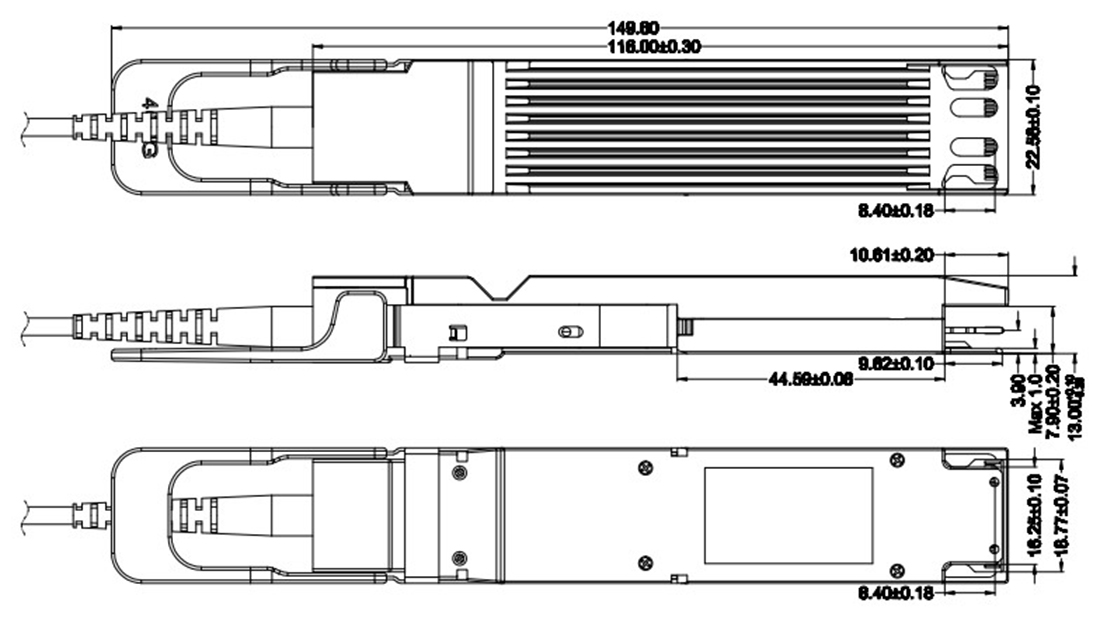

الأبعاد الميكانيكية
يعرض أبعاد حزمة الوحدة. يتم تحديد أبعاد الحزمة في OSFP MSA.
أبعاد العبوة
معلومات الطلب
|
رقم القطعة |
درجة حرارة يتراوح |
مسافة |
نوع الألياف |
تكافؤ الفرص |
O/E |
|
ROSFP-400G-AOC-1M |
من 0 إلى 70 درجة مئوية |
1م(OM3) |
MMF |
VCSEL 850 نانومتر |
دبوس |
|
ROSFP-400G-AOC-3M |
من 0 إلى 70 درجة مئوية |
13 م (OM3) |
MMF |
VCSEL 850 نانومتر |
دبوس |
|
ROSFP-400G-AOC-10M |
من 0 إلى 70 درجة مئوية |
10 م (OM3) |
MMF |
VCESL 850 نانومتر |
دبوس |
|
ROSFP-400G-AOC-60M |
من 0 إلى 70 درجة مئوية |
60 متر (OM3) |
MMF |
VCESL 850 نانومتر |
دبوس |
