سمات

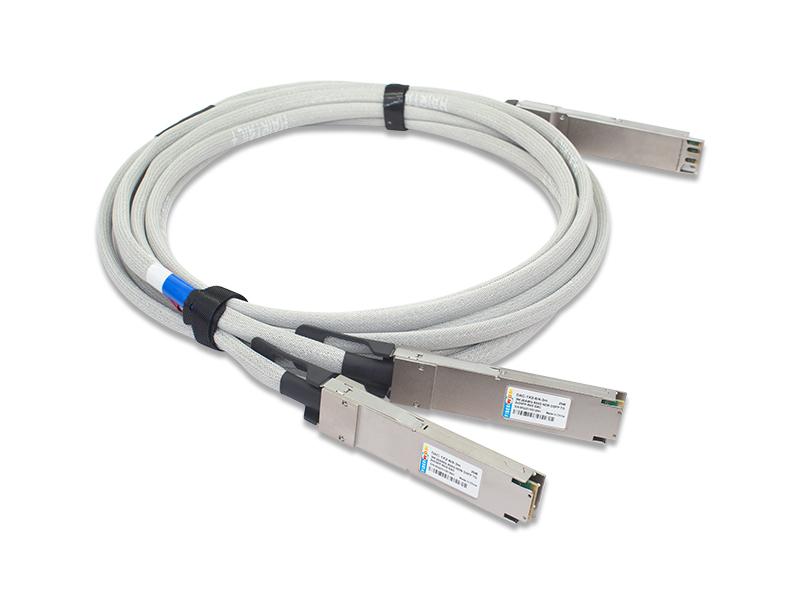

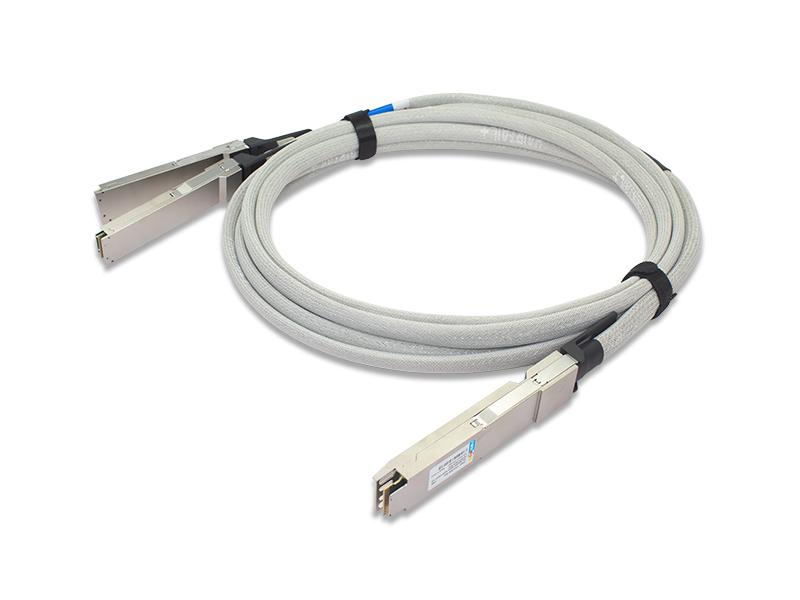

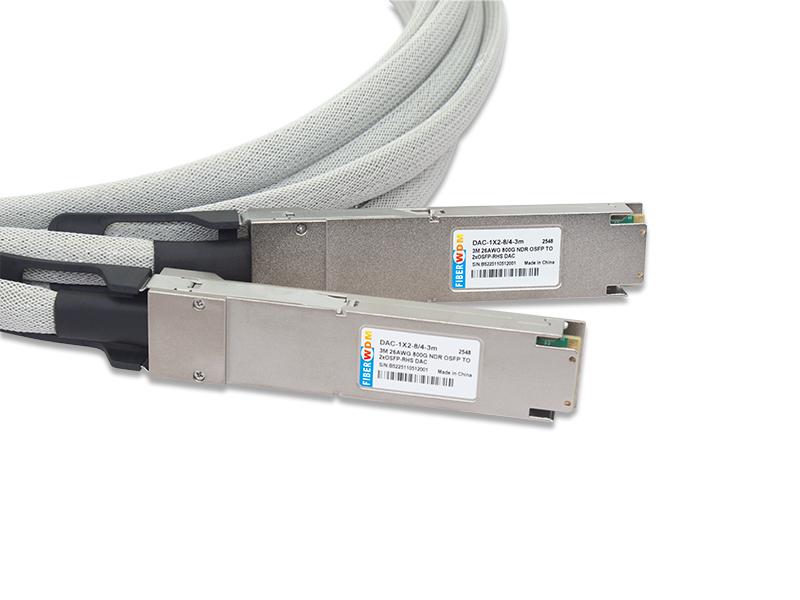

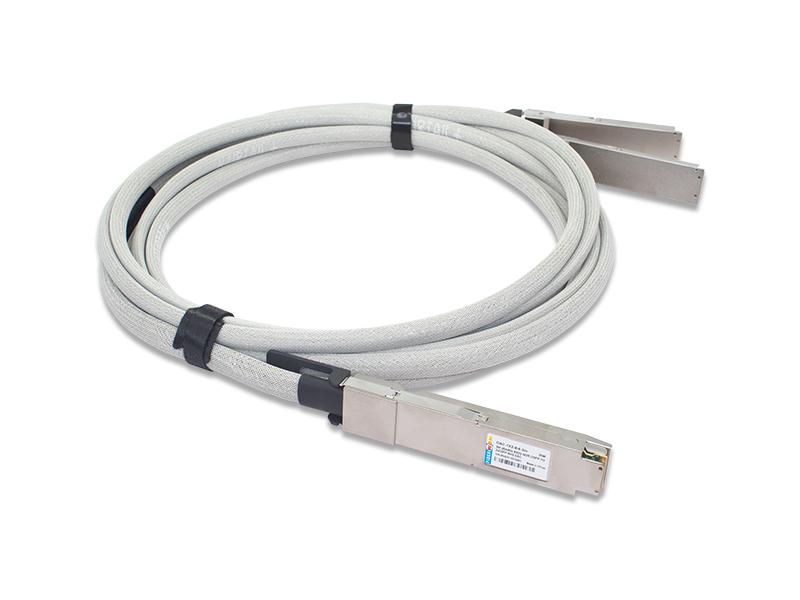

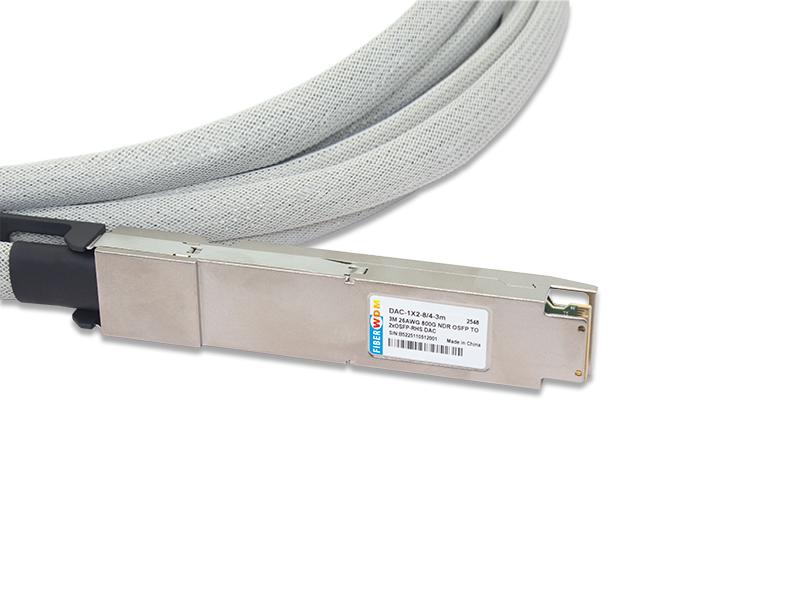

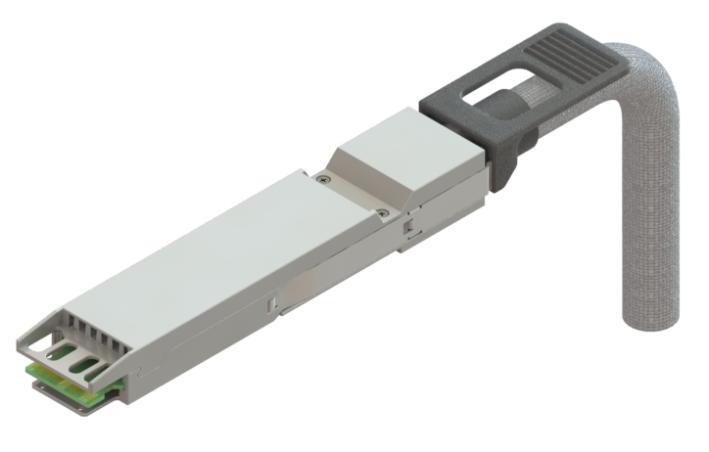

كابل توصيل مباشر Hairtail+ 800G IB NDR OSFP إلى منفذي OSFP
استبدل Nvidia MCP7Y00-Nxxx
أعلى التقييمات المطلقة
| المعلمة | رمز | مين | عادي | الأعلى | وحدة |
| جهد التغذية | Vcc | 3.13 | 3.3 | 3.47 | V |
| درجة حرارة التخزين | تس | -40 | 85 | درجة مئوية | |
| درجة حرارة علبة التشغيل | Tc | 0 | 70 | درجة مئوية | |
| رطوبة | Rh | 5 | 85 | % | |
| معدل نقل البيانات | 800 | جيجابت في الثانية |
الخصائص الفيزيائية
| المعلمة | رمز | مين | عادي | الأعلى | وحدة |
| طول | ل | 0.5 | 3.0 | م | |
| AWG | 28 | 25 | AWG | ||
| خامة السترة | شبكة تقنية HAIRTAIL+، رمادي فضي | ||||
المواصفات الكهربائية
| المعلمة | رمز | مين | عادي | الأعلى | وحدة | |
| مقاومة | Rcon | 3 | أوم | |||
| مقاومة العزل | رينز | 10 | محمد | |||
| مقاومة الكابل الخام | Zca | 95 | 100 | 110 | أوم | |
| مقاومة الموصل المتصل | Zmated | 85 | 100 | 115 | أوم | |
|
أقصى فقد للإدخال عند 26.56 جيجاهرتز |
SDD21 | 11 | 18 | 1.5 مليون | ديسيبل | |
| 19.75 | 2.0 مليون | |||||
| 25.3 | 1.5 مليون | |||||
|
التفاضلي إلى العودة بالوضع المشترك خسارة |
SCD11/2 2 |
بالنسبة لـ 0.05 ≤ f ≤ 40 جيجاهرتز، حيث f هو التردد بالجيجاهرتز |
ديسيبل | |||
|
التفاضلي إلى فقد التحويل في الوضع المشترك |
SCD21-S DD21 |
بالنسبة لـ 0.05 ≤ f ≤ 40 جيجاهرتز، حيث f هو التردد بالجيجاهرتز |
ديسيبل | |||
|
العودة من الوضع المشترك إلى الوضع المشترك خسارة |
SCC11/2 2 |
RLcc(f)≥1.8 بالنسبة لـ 0.05 ≤ f ≤ 40 جيجاهرتز، حيث f هو التردد بالجيجاهرتز |
ديسيبل | |||
| الحد الأدنى من عمولة العميل | كوم | 3 | ديسيبل | |||

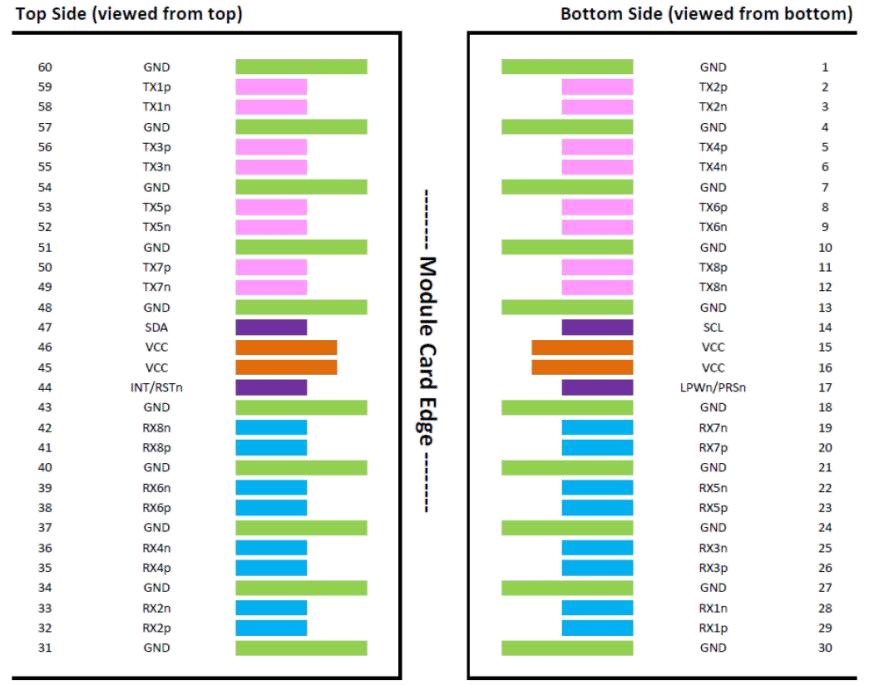

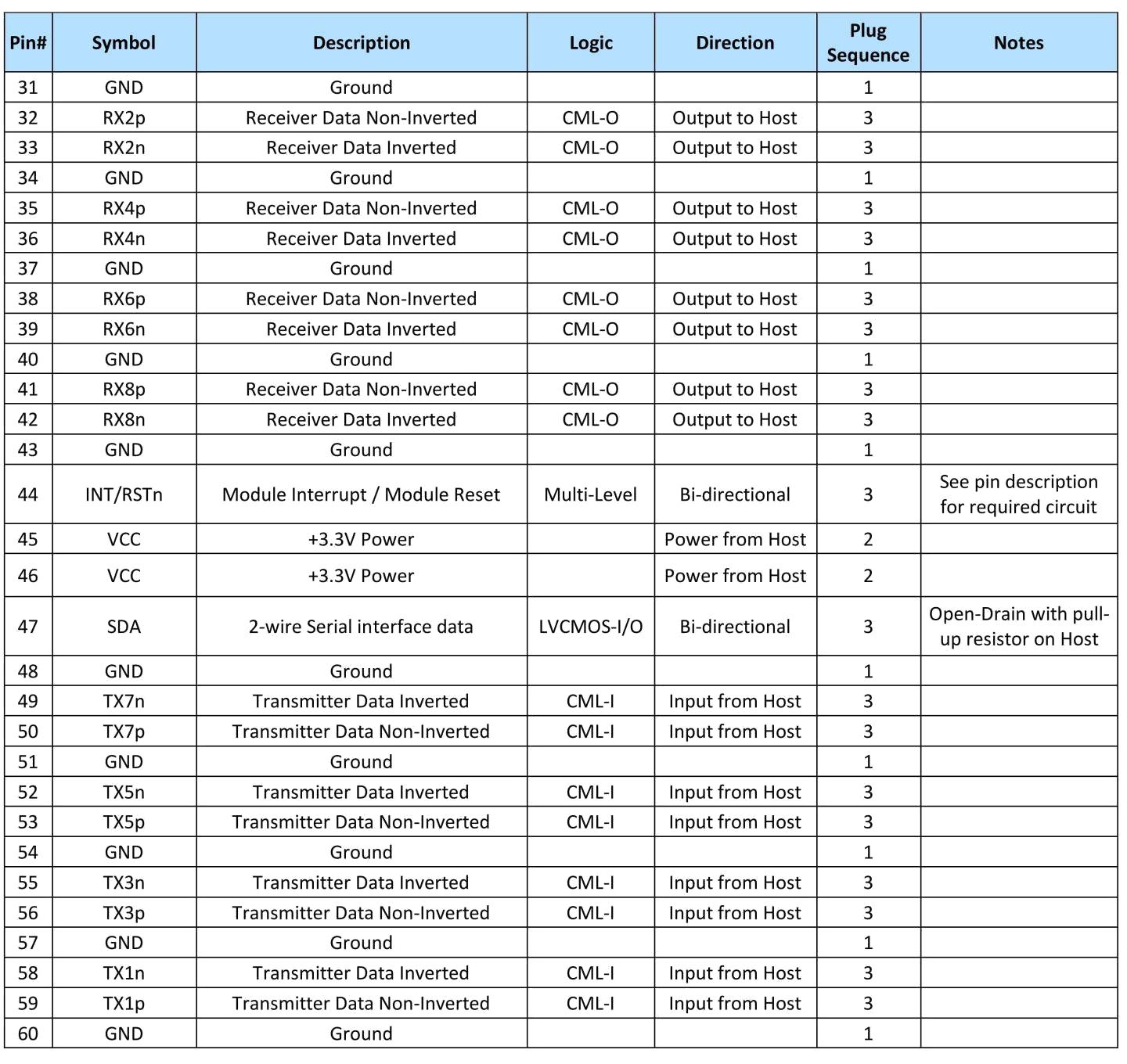

وصف الدبوس

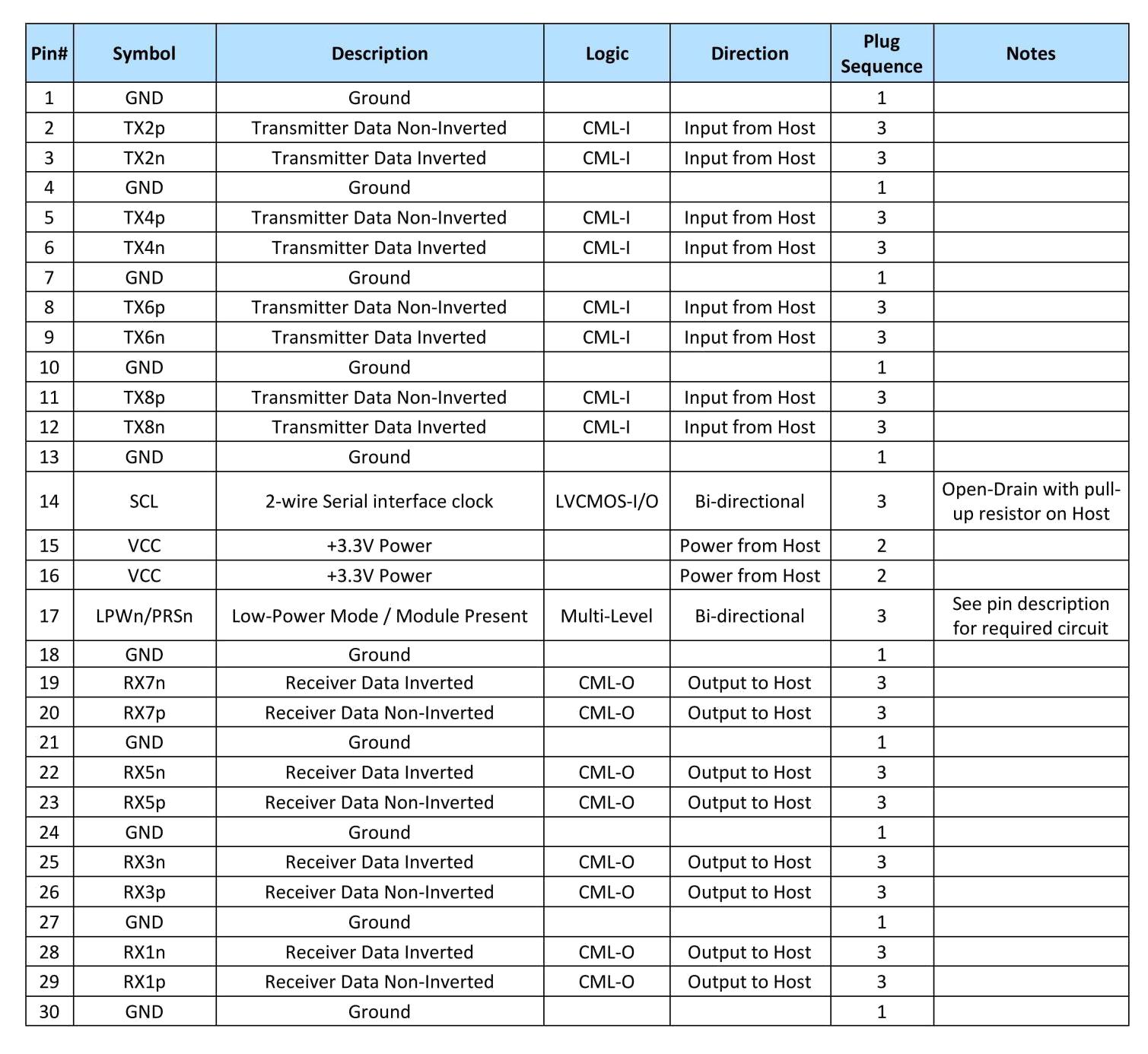

تفاصيل توصيلات الأسلاك الكهربائية لـ OSFP
خريطة ذاكرة الوحدة
متوافق مع CMIS rev 5.0 أو إصدارات CMIS اللاحقة ومواصفات العميل.

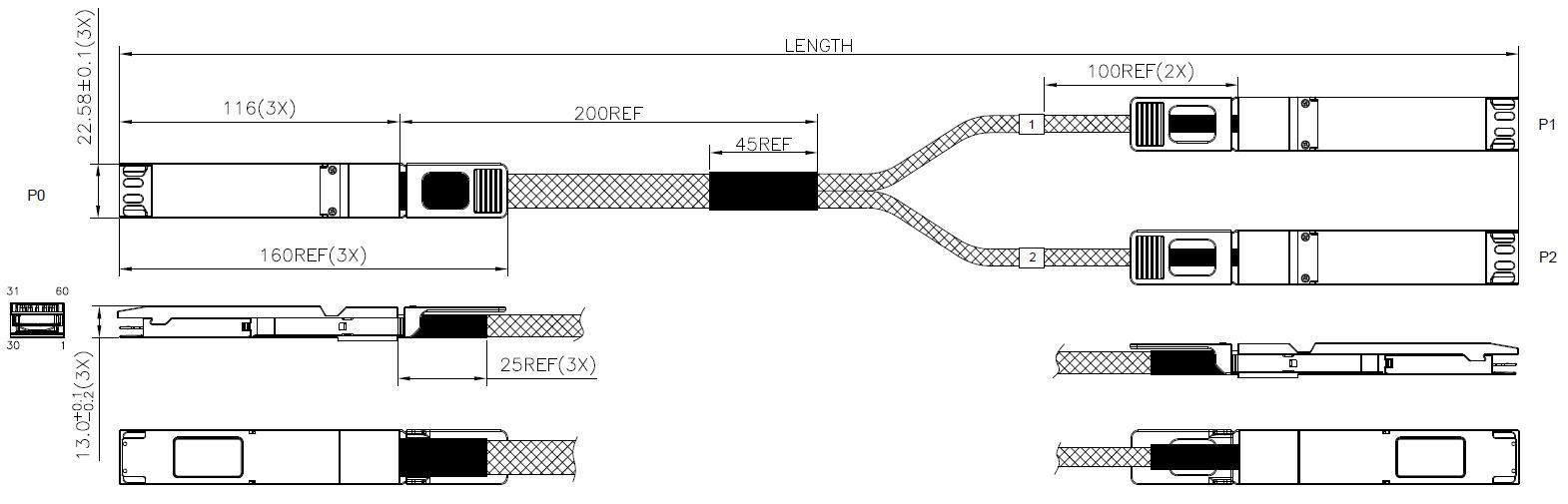

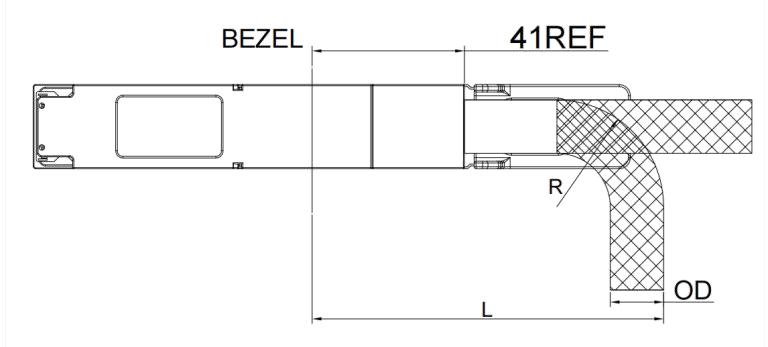

الأبعاد الميكانيكية
| نهاية P0 | نهاية الجزء الأول والثاني | ||||||
| كَيّل | OD | نصف قطر الانحناء "R" | نصف قطر الانحناء الأدنى "L" | كَيّل | OD | نصف قطر الانحناء "R" | نصف قطر الانحناء الأدنى "L" |
| 28AWG | 10.2 ملم | 21 ملم | 81 ملم | 28AWG | 7.0 ملم | 14 ملم | 75 ملم |
| 26/25AWG | 12.1 ملم | 25 ملم | 85 ملم | 26/25AWG | 8.3 ملم | 17 ملم | 78 ملم |
معلومات الطلب
| رقم الموديل | وصف |
| DAC-1X2-8/4-M5 | 800G IB NDR OSFP إلى 2xOSFP DAC، Hairtail+، 0.5 متر، 28AWG، رمادي فضي. |
| DAC-1X2-8/4-1M | 800G IB NDR OSFP إلى 2xOSFP DAC، Hairtail+، 1.0 متر، 28AWG، رمادي فضي. |
| DAC-1X2-8/4-1M5 | 800G IB NDR OSFP إلى 2xOSFP DAC، Hairtail+، 1.5 متر، 26/25AWG، رمادي فضي. |
| DAC-1X2-8/4-2M | 800G IB NDR OSFP إلى 2xOSFP DAC، Hairtail+، 2.0 متر، 26/25AWG، رمادي فضي. |
| DAC-1X2-8/4-2M5 | 800G IB NDR OSFP إلى 2xOSFP DAC، Hairtail+، 2.5 متر، 25AWG، رمادي فضي. |
| DAC-1X2-8/4-3M | 800G IB NDR OSFP إلى 2xOSFP DAC، Hairtail+، 3.0 متر، 25AWG، رمادي فضي. |
مراجع
