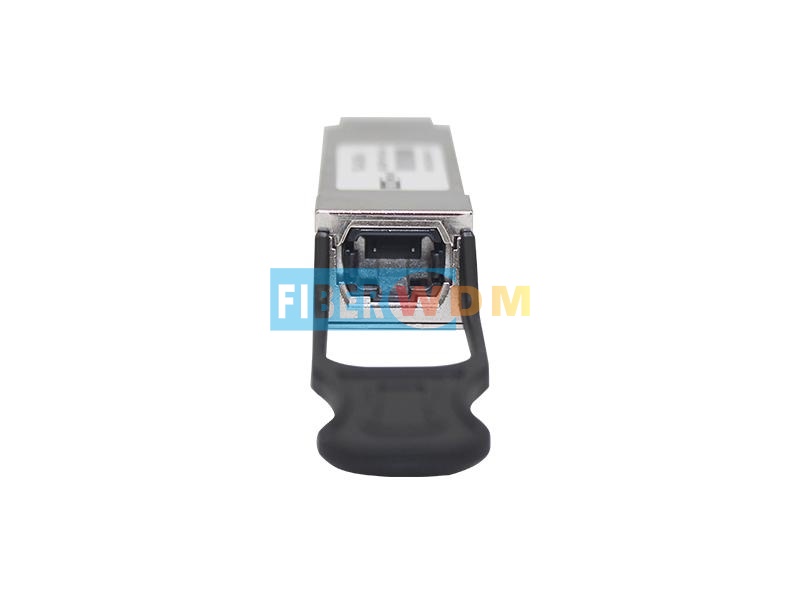

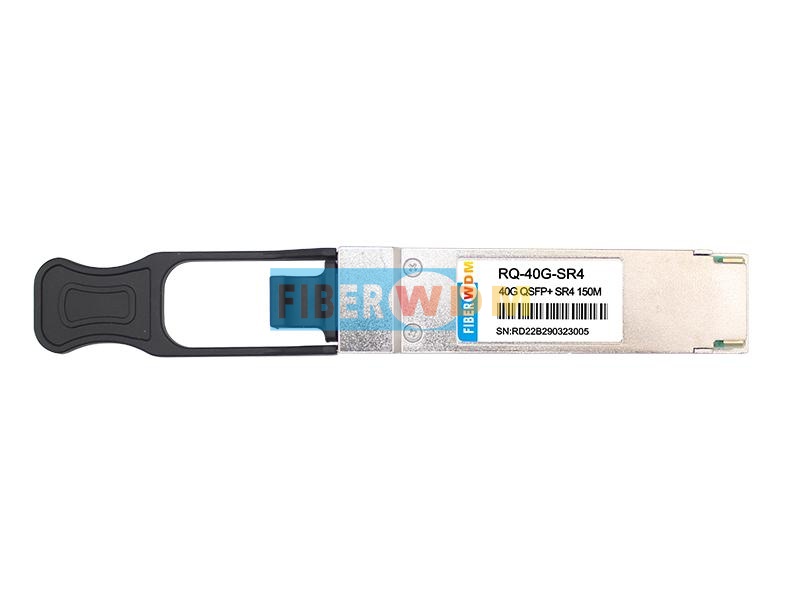

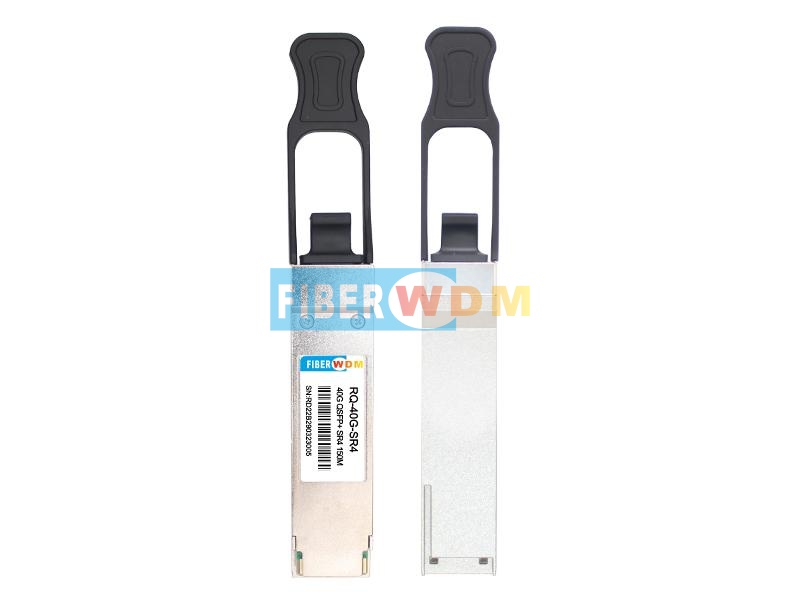

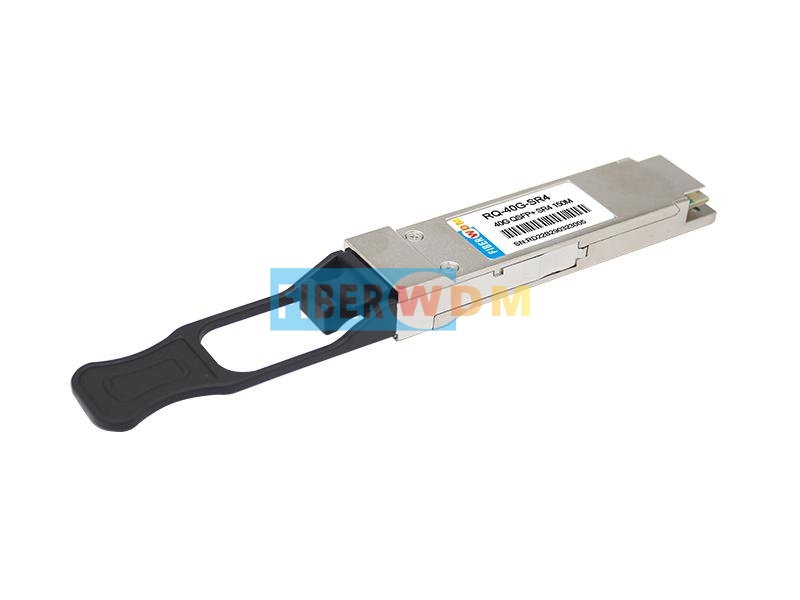

جهاز إرسال واستقبال ضوئي MPO بسرعة 40 جيجابت في الثانية بتقنية QSFP+ SR4 بمدى 100 متر وتردد 850 نانومتر

المعلمة

رمز

مين

الأعلى

وحدة

درجة حرارة التخزين

تي إس تي

-20

85

درجة مئوية

الرطوبة النسبية (بدون تكثف)

RH

-

85

%

جهد التغذية

VCC

-0.5

3.6

V

الجهد على مدخل LVTTL

فيلفيل

-0.5

VCC+0.5

V

تيار خرج LVTTL

لولفتل

-

15

مللي أمبير

الجهد على خرج المجمع المفتوح

فوكو

0

6

V

المعلمة

رمز

مين

عادي

الأعلى

وحدة

درجة حرارة علبة التشغيل

توبك

-5

-

70

ج

جهد مصدر الطاقة

VCC

3.1

-

3.5

V

تيار مصدر الطاقة

المحكمة الجنائية الدولية

-

-

350

مللي أمبير

إجمالي استهلاك الطاقة (XLPPI)

-

-

1.5

دبليو

طول الألياف: 2000 ميجاهرتز ∙ كم 50 ميكرومتر MMF (OM3)

0.5

-

100

م

طول الألياف: 4700 ميجاهرتز ∙ كم 50 ميكرومتر MMF (OM4)

0.5

-

150

م

المعلمة

رمز

مين

عادي

الأعلى

وحدة

ملحوظات

معدل نقل البيانات، لكل مسار

-

10.3125

10.5

جيجابت في الثانية

استهلاك الطاقة (XLPPI)

-

-

1.5

دبليو

التيار الكهربائي

المحكمة الجنائية الدولية

-

0.75

1.0

أ

جهد التحكم في الإدخال/الإخراج، عالي

فيروس نقص المناعة البشرية

2.0

-

VCC

V

جهد التحكم في الإدخال/الإخراج، منخفض

فيل

0

-

0.7

V

انحراف القنوات

تسك

-

-

150

ملاحظة:

تهيئة جهاز الإرسال والاستقبال عند التشغيل

وقت

Tporinit

-

-

2000

آنسة

مدة إعادة الضبط

-

10

-

نحن

وقت إلغاء التأكيد RESETL

-

-

100

آنسة

وقت تشغيل الطاقة

-

-

100

آنسة

جهاز الإرسال (XLPPI)

جهد الوضع المشترك للتيار المتردد

التسامح (RMS)

-

15

-

-

ملي فولت

جهد تفاضلي لإدخال جهاز الإرسال

السادس

90

-

1600

ملي فولت

مقاومة الإدخال التفاضلية لجهاز الإرسال

زين

80

100

120

فقدان العودة التفاضلي للمدخل

انظر IEEE 802.3ba 86A.4.11

ديسيبل

10 ميجاهرتز - 11.1 جيجاهرتز

إحداثيات قناع العين {X1,X2

Y1، Y2}

0.1، 0.31، 95، 350

واجهة المستخدم

ملي فولت

جهاز استقبال (XLPPI)

جهد الوضع المشترك للتيار المتردد

التسامح (RMS)

-

-

-

7.5

ملي فولت

فقدان العودة التفاضلي للمخرج

انظر IEEE 802.3ba 86A.4.2.1

ديسيبل

10 ميجاهرتز - 11.1 جيجاهرتز

فقدان العودة في وضع الخرج المشترك

انظر IEEE 802.3ba 86A.4.2.2

ديسيبل

10 ميجاهرتز - 11.1 جيجاهرتز

جهد خرج Rx التفاضلي

صوت

-

600

800

ملي فولت

زمن صعود وهبوط خرج جهاز الاستقبال

Tr/Tf

35

ملاحظة:

من 20% إلى 80%

إحداثيات قناع العين {X1,X2

Y1، Y2}

0.29، 0.5، 150، 425

واجهة المستخدم

ملي فولت

المعلمة

رمز

مين

النوع.

الأعلى

وحدة

الطول الموجي المركزي

λt

840

850

860

نانومتر

عرض الطيف RMS

مساءً

-

0.65

نانومتر

متوسط القدرة الضوئية، لكل حارة

متوسط

-7.6

-

+1

ديسيبل ميلي واط

سعة التعديل البصري (OMA)

بوما

-6

-

+3

ديسيبل ميلي واط

TDP، كل حارة

-

-

4

ديسيبل

نسبة الانقراض

غرفة الطوارئ

3

-

-

ديسيبل

ضوضاء الشدة النسبية

رين

-

-

-128

ديسيبل/هرتز

تحمل فقدان العودة البصرية

-

-

12

ديسيبل

تعريف قناع العين لجهاز الإرسال

متوافق مع معيار IEEE802.3ba

متوسط قوة الإطلاق متوقف

جهاز إرسال، لكل حارة

بوف

-

-

-30

ديسيبل ميلي واط

المتلقي

الطول الموجي المركزي

Λr

830

850

860

نانومتر

متوسط القدرة عند مدخل جهاز الاستقبال، لكل مسار

-9.5

-

2.4

ديسيبل ميلي واط

انعكاس جهاز الاستقبال

-

-

-12

ديسيبل

لوسيرت

لوس أنجلوس

-30

-

-

ديسيبل ميلي واط

لوس ديسيرت

لوس دي

-

-

-14

ديسيبل ميلي واط

التخلف

لوسه

0.5

-

-

ديسيبل

رقم المنتج

معدل نقل البيانات (جيجابت/ثانية)

الطول الموجي (نانومتر)

المدى (م)

إل دي

قدرة الإرسال (ديسيبل ميلي واط)

PD

حساسية الاستقبال (ديسيبل ميلي واط)

درجة الحرارة (℃)

RQ-40G-SR4

40

850 نانومتر

OM3:100M

OM4:150M

VCSEL

-7.6~1.0

دبوس

<-9.5

0~70
