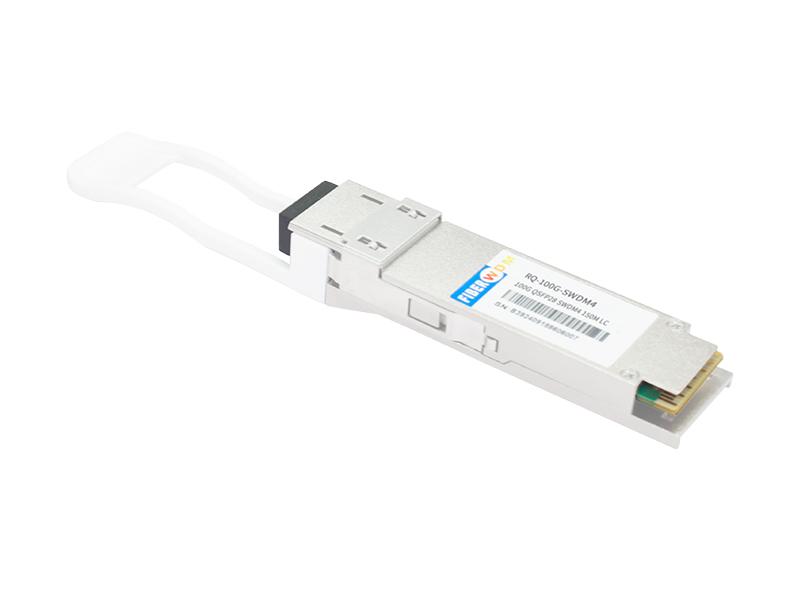

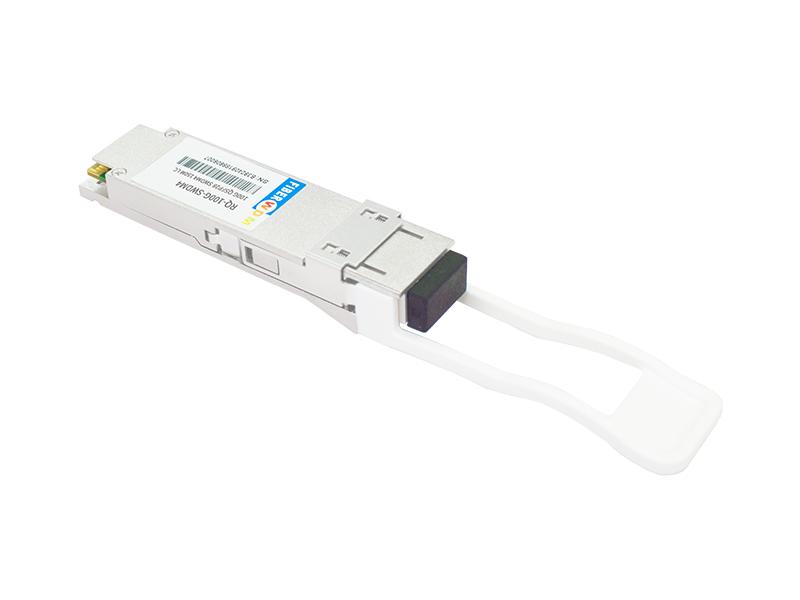

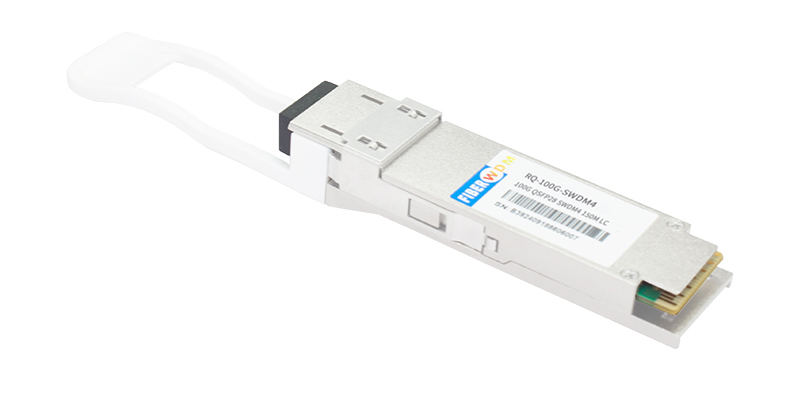

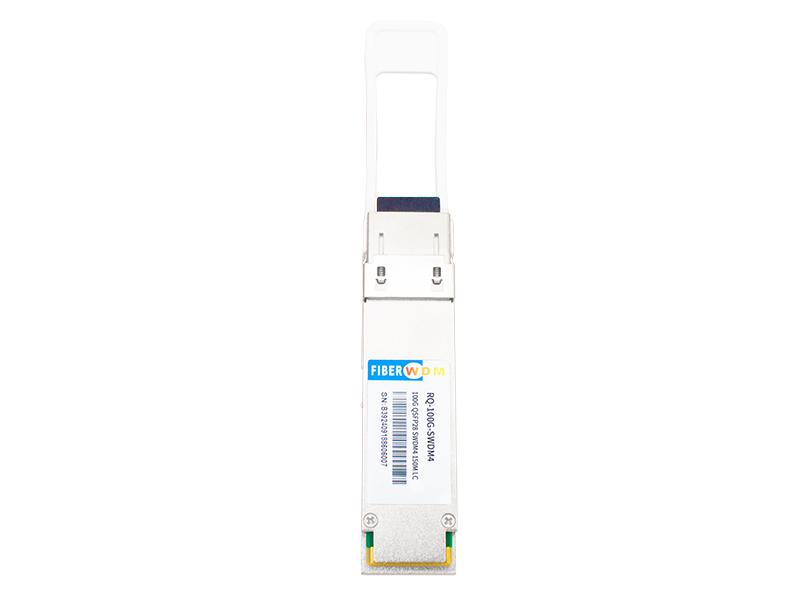

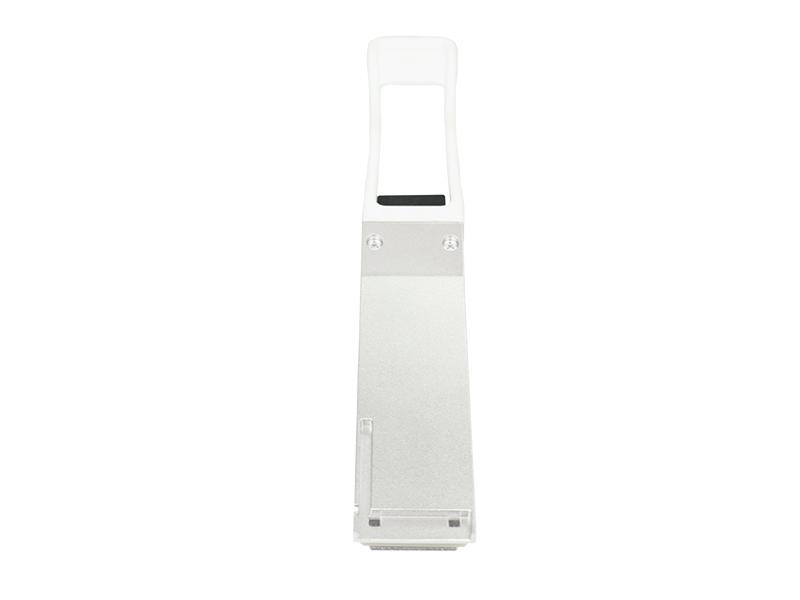

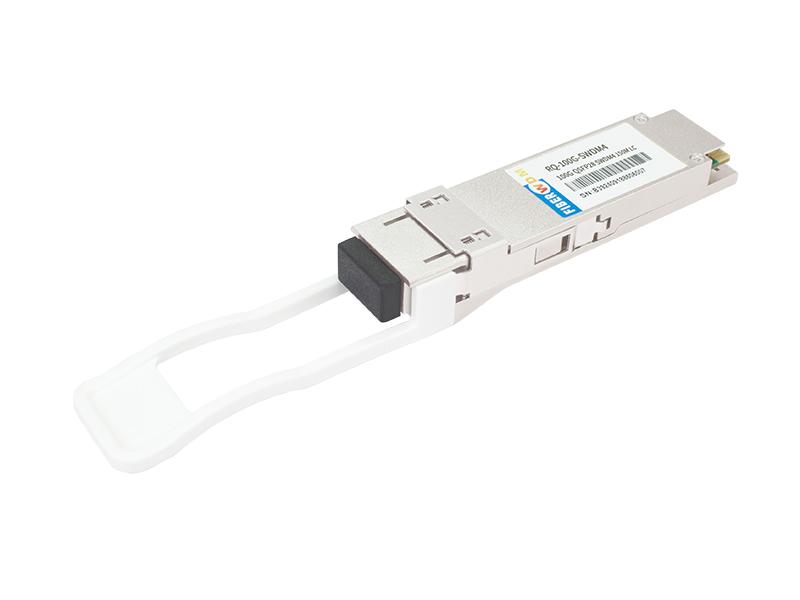

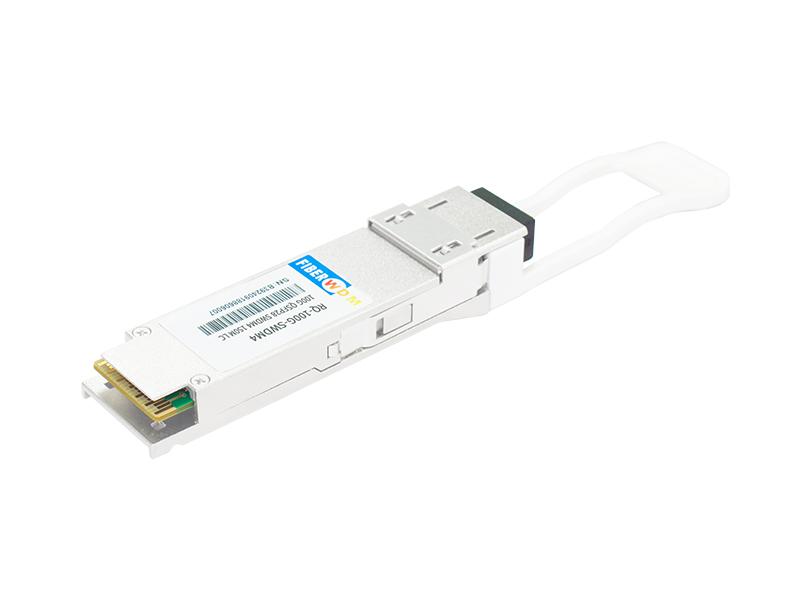

1. الحد الأقصى المطلق تصنيف s
| المعلمة | رمز | مين | الأعلى | الوحدات |
| نطاق درجة حرارة التخزين | تس | -40 | +85 | درجة مئوية |
| جهد التغذية | Vcc | -0.5 | 3.6 | V |
| الرطوبة النسبية | RH | 15% | 85% |
2. ظروف التشغيل
| المعلمة | رمز | مين | الأعلى | الوحدات |
| درجة حرارة التشغيل | علبة النقل | 0 | 70 | درجة مئوية |
| جهد التغذية | Vcc | 3.14 | 3.46 | V |
| استهلاك الطاقة | P | 3.5 | دبليو | |
| مسافة الربط على ألياف OM3 | 75 | م | ||
| مسافة الربط على ألياف OM4 | 100 | م | ||
| مسافة الربط على ألياف OM5 | 150 | م |
3. الخصائص البصرية
|
معلمات جهاز الإرسال |
خط |
مين |
عادي |
الأعلى |
وحدة |
ملحوظة |
|
معدل الإشارة، لكل مسار |
|
25.78125±100 جزء في المليون |
جيجابت/ثانية |
|
||
|
نطاق طول الموجة في الممر |
الممر 0 المسار 1 المسار 2 الممر 3 |
844 874 904 934 |
|
858 888 918 948 |
نانومتر |
|
|
تنسيق التعديل |
|
NRZ |
|
|
||
|
الفرق في قوة الإطلاق بين أي مسارين |
|
|
|
4.5 |
ديسيبل ميلي واط |
|
|
عرض الطيف RMS |
|
|
|
0.59 |
نانومتر |
1 |
|
سعة التعديل البصري (OMA)، لكل مسار |
|
-5.5 |
|
3 |
ديسيبل ميلي واط |
2 |
|
متوسط قوة الإطلاق لكل مسار في ولاية تكساس خارج الولاية |
|
|
|
-30 |
ديسيبل ميلي واط |
|
|
قوة الإطلاق في OMA ناقص TDEC |
الممر 0 المسار 1 المسار 2 الممر 3 |
-7 -7 -7.4 -7.7 |
|
|
ديسيبل ميلي واط |
|
|
إغلاق عين جهاز الإرسال والتشتت |
الممر 0 المسار 1 المسار 2 الممر 3 |
|
|
4 4 4.4 4.8 |
ديسيبل |
3 |
|
نسبة الانقراض |
|
2 |
|
|
ديسيبل |
|
|
تحمل فقدان العودة البصرية |
|
|
|
12 |
ديسيبل |
|
|
التدفق المحاط |
|
≥86% عند 19 أم ≥30% عند 4.5 أم |
4 |
|||
|
تعريف قناع العين لجهاز الإرسال {X1,X2,X3,Y1,Y2,Y3} نسبة النجاح 1.5 × 10⁻³ ضربة لكل عينة |
|
{0.3,0.38,0.45,0.35,0.41,0.5} |
|
|||
|
ملحوظات: 1. عرض الطيف RMS هو الانحراف المعياري للطيف. 2. القيمة المعيارية الدنيا لـ OMA لجهاز إرسال متوافق هي "طاقة الإطلاق في OMA ناقص TDEC، كل مسار (دقيقة)" بالإضافة إلى القيمة الفعلية لـ "TDEC"، ولكن بقيمة لا تقل عن "OMA، كل مسار (دقيقة)". 3. يتم حساب TDEC من TDECm المقاس باستخدام الطرق المذكورة في 3.6. ويتم قياس TDECm وفقًا للطريقة الواردة في معيار IEEE 802.3 البند 95.8.5 باستخدام جهاز استقبال مرجعي بعرض نطاق ترددي 12.6 جيجاهرتز لجميع المسارات. 4. إذا تم قياسها في ألياف من النوع A1a.2 أو النوع A1a.3 50 ميكرومتر وفقًا للمعيار IEC 61280-1-4. |
||||||
|
معلمات جهاز الاستقبال |
خط |
مين |
عادي |
الأعلى |
وحدة |
ملحوظة |
|
معدل الإشارة، لكل مسار |
|
25.78125±100 جزء في المليون |
جيجابت/ثانية |
|
||
|
نطاق طول الموجة في الممر |
الممر 0 المسار 1 المسار 2 الممر 3 |
844 874 904 934 |
|
858 888 918 948 |
نانومتر |
|
|
تنسيق التعديل |
|
NRZ |
|
|
||
|
عتبة الضرر |
|
4.4 |
|
|
ديسيبل ميلي واط |
|
|
متوسط قوة الاستقبال، لكل مسار |
الممر 0 المسار 1 المسار 2 الممر 3 |
-9.5 -9.4 -9.4 -9.4 |
|
3.4 |
ديسيبل ميلي واط |
|
|
طاقة جهاز الاستقبال، لكل مسار (OMA) |
|
|
|
3 |
ديسيبل ميلي واط |
|
|
انعكاس جهاز الاستقبال |
|
|
|
-12 |
ديسيبل |
|
|
حساسية المستقبل غير المجهد (OMA) |
الممر 0 المسار 1 المسار 2 الممر 3 |
|
|
-8.2 -8.4 -8.6 -8.8 |
ديسيبل ميلي واط |
1 |
|
RX_Los_Assert |
|
-30 |
|
|
ديسيبل ميلي واط |
|
|
RX_Los_De-ASSERT |
|
|
|
-12 |
ديسيبل ميلي واط |
|
|
RX_Los_Hysteresis |
|
0.5 |
|
|
ديسيبل ميلي واط |
|
|
1. حساسية غير مجهدة عند معدل خطأ بت 5E-5 (قبل تصحيح الخطأ الأمامي) |
||||||
4. مواصفات المراقبة التشخيصية الرقمية
|
حدود |
وحدة |
مواصفة |
|
جهاز قياس درجة الحرارة |
درجة مئوية |
± 3 |
|
جهاز مراقبة الجهد |
V |
± 5 % |
|
مراقب التحيز I |
مللي أمبير |
± 10 % |
|
مراقبة الطاقة المستلمة (Rx) |
ديسيبل |
± 3.0 |
|
مراقبة طاقة الإرسال (Tx) |
ديسيبل |
± 3.0 |
5. الخصائص الكهربائية
|
خصائص إشارة الإدخال الكهربائية لجهاز الإرسال (TP1) |
مين |
عادي |
الأعلى |
وحدة |
|
معدل الإشارات لكل مسار (نطاق) |
25.78125 ± 100 جزء في المليون |
GBd |
||
|
فقدان العودة التفاضلي للإدخال |
المعادلة (83E–5) |
|
|
ديسيبل |
|
فقدان العودة من الإدخال التفاضلي إلى الوضع المشترك |
المعادلة (83E–6) |
|
|
ديسيبل |
|
عدم تطابق الإنهاء التفاضلي |
|
|
10 |
% |
|
اختبار إدخال وحدة المعالجة تحت الضغط |
انظر 83E3.4.1 |
|
|
|
|
تفاوت جهد الدخل التفاضلي بين الذروة والذروة |
900 |
|
|
ملي فولت |
|
جهد الوضع المشترك للتيار المستمر |
-350 |
|
2850 |
ملي فولت |
|
نطاق تحمل الجهد أحادي الطرف |
-0.4 |
|
3.3 |
V |
|
خصائص إشارة الخرج الكهربائي لجهاز الاستقبال (TP4) |
مين |
عادي |
الأعلى |
وحدة |
|
معدل الإشارات لكل مسار (نطاق) |
25.78125 ± 100 جزء في المليون |
GBd |
||
|
جهد الخرج للتيار المتردد ذي الوضع المشترك (RMS) |
|
|
17.5 |
ملي فولت |
|
جهد الخرج التفاضلي |
|
|
900 |
ملي فولت |
|
عرض العين |
0.57 |
|
|
واجهة المستخدم |
|
ارتفاع العين، الفرق |
228 |
|
|
ملي فولت |
|
إغلاق العين عموديًا |
|
|
5.5 |
ديسيبل |
|
خسارة العودة التفاضلية للمخرج |
المعادلة (83E–2) |
|
|
ديسيبل |
|
فقدان العودة الشائع في تحويل الوضع التفاضلي |
المعادلة (83E–3) |
|
|
ديسيبل |
|
عدم تطابق الإنهاء التفاضلي |
|
|
10 |
% |
|
وقت الانتقال (من 20% إلى 80%) |
12 |
|
|
ملاحظة: |
|
جهد الوضع المشترك للتيار المستمر |
-350 |
|
2850 |
ملي فولت |
