(جميع الحقوق محفوظة لشركة فايبرودم)
الكلمات المفتاحية: GPON، XGS-PON، CATV، CEx-WDM، FWDM
في عصر نقل البيانات بكفاءة عبر شبكات الألياف الضوئية والتطور السلس، أصبحت تقنية تعدد الإرسال بتقسيم الطول الموجي (WDM) مفتاحًا لتحسين معدل استخدام موارد الألياف الضوئية وتحقيق التعايش بين خدمات متعددة. بالاعتماد على تراكمها التقني في مجال الاتصالات الضوئية،
فايبروودم
توفر حلولاً فعالة ومرنة لشبكات الوصول الحديثة من خلال معدات سلسلة FWDM وسلسلة CEx-WDM.
الخلفية والتحديات
مع توسع نطاق الخدمات التي توفرها شبكات الوصول لتشمل الفيديو عالي الوضوح والحوسبة السحابية وتطبيقات إنترنت الأشياء، أصبحت تقنية الألياف الضوئية إلى X (FTTx) خيارًا مثاليًا نظرًا لسعتها الهائلة، كما أصبحت تقنية الشبكة الضوئية السلبية (PON) هي السائدة في شبكات الوصول السلكية. ومع ذلك، تواجه البنية التحتية للشبكات تحديات غير مسبوقة في دمج الخدمات القديمة والجديدة، وتكاليف التحديث، وجوانب أخرى.
-
تعارض التقنيات بين الأجيال: تستخدم أجيال مختلفة من تقنيات شبكات الوصول الضوئية السلبية (مثل GPON وXGS-PON) أطوال موجية مختلفة في اتجاهي الإرسال والاستقبال. سيؤدي وصول وحدة OLT ذات التقنية الحديثة ووحدة ONU ذات التقنية القديمة إلى شبكة ODN إلى فشل التفعيل بسبب تعارض الأطوال الموجية.
-
تكاليف التحديث المرتفعة: تتطلب ترقيات الشبكة التقليدية إعادة مد أو تجديد واسع النطاق لوصلات الألياف الضوئية، مما ينطوي على تكاليف عالية للمواد والعمالة بالإضافة إلى دورة بناء طويلة.
-
نشر الخدمة الجامد: عادةً ما تحمل شبكة التوزيع الضوئي التقليدية نوعًا واحدًا فقط من خدمة PON، وهو ما لا يلبي احتياجات خدمة XGS-PON للمستخدمين ذوي المستوى العالي واحتياجات خدمة GPON+CATV للأسر العادية في نفس الوقت، مما يجعل من المستحيل تحقيق نشر خدمة دقيق.
-
التردد في استراتيجية الاستثمار: التردد الاستراتيجي للمشغلين بسبب المخاوف بشأن التقنيات الجديدة التي قد تجعل المعدات القديمة أو الأصول الحالية قديمة.
المبادئ الفنية
تم تطوير منتجاتنا من سلسلتي FWDM وCEx-WDM لمعالجة المشكلات الأساسية المذكورة أعلاه. فهي تعتمد تقنية WDM لنقل إشارات ضوئية متعددة بأطوال موجية مختلفة في وقت واحد عبر ليف ضوئي واحد، مما يتيح دمج وفصل إشارات متعددة الخدمات بكفاءة عالية، ويرفع بشكل كبير من معدل استخدام موارد الألياف الضوئية.
نقدم سلسلتين من المنتجات: سلسلة FWDM وسلسلة CEx-WDM، وهي متوفرة بنوع بطاقة التوصيل LGX أو نوع الجهاز المتكامل 1U.
الميزات التقنية للمنتج
تعتمد سلسلة FWDM على تقنية الترشيح بالأغشية الرقيقة، والتي تتيح فصل أو دمج الإشارات الضوئية ذات الأطوال الموجية المختلفة بدقة. يُمكّن هذا التصميم ليفًا ضوئيًا واحدًا من نقل البيانات ثنائية الاتجاه وخدمات الفيديو أحادية الاتجاه في آنٍ واحد، مما يُحسّن بشكل ملحوظ كفاءة استخدام موارد الألياف الضوئية.
-
تتولى CATV 1550nm مسؤولية خدمات بث الفيديو في اتجاه المصب.
-
تتولى PON 1310/1490nm و XGS-PON 1270/1577nm مسؤولية خدمات PON الصاعدة والهابطة، مع تكامل الخدمات المتعددة دون تداخل متبادل.
-
فقدان إدخال منخفض (≤0.8 ديسيبل) وعزل قناة عالي (≥30 ديسيبل).
-
فقدان العودة العالي (≥45 ديسيبل) ونطاق درجة حرارة التشغيل الواسع (-40 درجة مئوية ~ +85 درجة مئوية).
-
دعم التخصيص الشخصي لأنواع وكميات خدمات الموانئ، مما يتيح الاستثمار الدقيق.
-
جهاز سلبي، لا يتطلب مصدر طاقة، مما يقلل التكاليف الإضافية مثل رسوم الكهرباء ويخفض معدلات فشل النظام.
تضمن هذه الأداءات الممتازة أن معدات FWDM يمكنها توفير خدمات مستقرة وموثوقة في بيئات تطبيق متنوعة، وتلبي المعايير العالية لمعدات فئة شركات الاتصالات.
يُعد CEx-WDM منتجًا رئيسيًا في تطور تقنية PON، وهو مصمم بشكل أساسي لضمان الترقية السلسة لشبكات PON والتعايش بين الشبكات القديمة والجديدة.
-
تتولى GPON 1290-1330nm/1480-1550nm مسؤولية خدمات GPON في اتجاهي الإرسال والاستقبال.
-
XGS-PON 1260-1280nm/1575-1580nm مسؤول عن خدمات XGS-PON في اتجاهي الإرسال والاستقبال.
-
تتولى NG-PON2+PtP 1524-1544nm/1596-1625nm مسؤولية خدمات NG-PON2+PtP في اتجاهي الإرسال والاستقبال، مما يتيح التعايش بين مختلف خدمات PON القديمة والجديدة دون تداخل متبادل وترقية سلسة.
-
تتولى وحدة OTDR 1625-1675nm مسؤولية إشارات الكشف OTDR، مع منفذ الكشف بالألياف الضوئية OTDR لتسهيل تشخيص الأعطال.
-
فقدان إدخال منخفض (GPON≤0.9dB، XGS-PON≤1.1dB، NG-PON2≤1.3dB، OTDR≤1.6dB؛ راجع المنتجات المحددة للحصول على التفاصيل).
-
عزل عالي للقناة (≥30 ديسيبل لجميع القنوات) وفقدان عودة عالي (≥55 ديسيبل).
-
دعم التخصيص الشخصي لأنواع وكميات خدمات الموانئ، مما يتيح الاستثمار الدقيق.
-
جهاز سلبي، لا يتطلب مصدر طاقة، مما يقلل التكاليف الإضافية مثل رسوم الكهرباء ويخفض معدلات فشل النظام.
يسمح هذا التصميم لمشغلي الشبكات بزيادة سعة الشبكة بشكل كبير عن طريق ترقية المعدات في كلا الطرفين دون استبدال شبكة التوزيع الضوئية الأساسية (ODN)، مما يقلل بشكل كبير من تكاليف تطوير الشبكة.
سيناريوهات استخدام المنتج
-
تقارب شبكات الكابلات التلفزيونية وشبكات PON
في تطبيقات الخدمة الثلاثية، تقوم معدات سلسلة FWDM بدمج إشارات بث الفيديو CATV 1550nm مع إشارات بيانات نظام PON 1310nm/1490nm و XGS-PON 1270nm/1577nm في ليف بصري واحد، مما يحقق نقل ثلاثي الألياف ويوفر موارد الألياف البصرية بشكل كبير.
بالنسبة لمشغلي الشبكات الذين يحتاجون إلى الانتقال من تقنية GPON إلى XGS-PON وحتى NG-PON2، توفر منتجات سلسلة CEx-WDM حلاً مثالياً لهذه المرحلة الانتقالية. إذ يمكن لمستخدمي GPON الحاليين ومستخدمي XG(S)-PON الجدد التعايش في نفس شبكة ODN. كما يمكن للمشغلين ترقية معدات المستخدمين تدريجياً وفقاً لمتطلبات السوق، مما يضمن حماية استثماراتهم الحالية إلى أقصى حد.

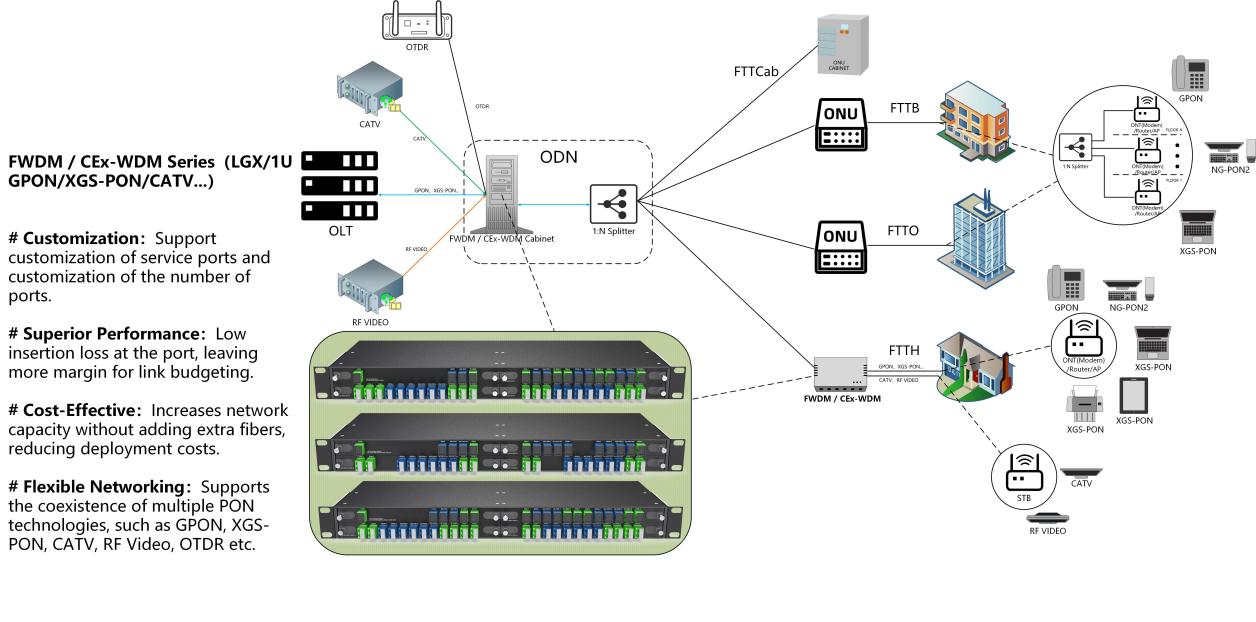

مخطط تطبيق منتجات سلسلة FWDM/CEx-WDM
مزايا المنتج
-
سهولة النشر:
ترقية "التوصيل والتشغيل". يتم نشر معدات CEx-WDM أو FWDM في المكتب المركزي، وتوصيل وحدات OLT القديمة والجديدة بالمنافذ المناسبة في المعدات، واستبدال وحدات ONU المناسبة للمستخدمين الذين يحتاجون إلى ترقية. تتم هذه العملية بالكامل دون أي تأثير أو انقطاع على المستخدمين الحاليين، مما يحقق "ترقية فورية".
-
سهولة التشغيل والصيانة:
بنية شبكة مبسطة. لا يحتاج المشغلون إلى صيانة شبكات مادية متعددة مستقلة وموارد ألياف ضوئية لأجيال مختلفة من تقنيات PON. تُنقل جميع الخدمات عبر شبكة ألياف ضوئية مادية واحدة، مما يبسط بنية الشبكة بشكل كبير ويقلل من تعقيد وتكلفة التشغيل والصيانة.
-
استثمار مناسب:
استثمار دقيق وعائد سريع. تقليل الاستثمار الأولي دون الحاجة إلى مدّ الألياف الضوئية على نطاق واسع للخدمات الجديدة؛ تسريع وقت إطلاق الخدمة، وتقصير دورة نشر الخدمات الجديدة بشكل كبير؛ تحقيق استثمار دقيق من خلال ترقية المعدات في المناطق التي يوجد بها طلب واضح من المستخدمين واستعداد للدفع، مما يحسن العائد على الاستثمار.
-
الميزة الاستراتيجية:
الحفاظ على الميزة التنافسية في جميع الأوقات. في عصر شبكات PON بسرعة 50 جيجابت، لا يزال كل من شبكة التوزيع الضوئية (ODN) ومفهوم تطوير FWDM/CEx-WDM قابلين للتطبيق. وهذا يمكّن المشغلين من إطلاق خدمات رائدة بتكاليف أقل وسرعات أعلى في ظل المنافسة، مما يضمن لهم ميزة تنافسية دائمة.
ملخص
مع التوسع المستمر لشبكات الجيل الخامس (5G) والانتشار المتسارع لتقنية الوصول المنزلي عبر شبكات PON بسرعة 10 جيجابت، يتزايد الطلب على نطاق ترددي متعدد الخدمات في شبكات الوصول. تُحقق معداتنا من سلسلتي FWDM وCEx-WDM نقلًا متكاملًا متعدد الخدمات لشبكات الوصول الحالية عبر الألياف الضوئية، وتُسهم في حل التحديات التقنية في تكامل الشبكات وتحديثها، وتُمهد الطريق لتطور الشبكات مستقبلًا. ستلعب هذه المعدات عالية الأداء بتقنية WDM دورًا متزايد الأهمية في بناء بنية تحتية لشبكات الألياف الضوئية أكثر كفاءة واقتصادية وذكاءً.
