تُسلط هذه الحالة الضوء على حلول شركتنا المُحسّنة لمعالجة مشكلات استقرار الخدمة الناجمة عن نشر وحدات بصرية متعددة الأنماط بسرعة 100 جيجابت في الثانية في الشبكة العاملة لمجموعة حوسبة فائقة الأداء. من خلال تحليل مشكلات التوافق والتكيف بين مسافة الإرسال والوحدات/الكابلات البصرية، تم وضع حل استبدال قائم على السيناريوهات للوحدات البصرية متعددة الأنماط/أحادية النمط، مما أدى في النهاية إلى حل أعطال الشبكة بشكل كامل وضمان استقرار الاتصال بين الخزائن في مجموعة الحوسبة الفائقة الأداء.
أولاً: خلفية المشروع
شركة متخصصة في مجموعات الحوسبة القوية
وحدات بصرية متعددة الأوضاع QSFP28 100G SR4
على نطاق واسع في شبكتها الحية لربط عقد الحوسبة وأجهزة الشبكة بين الخزائن. وظهرت مشكلات متكررة في عدم استقرار الاتصال أثناء التشغيل، مما أثر على الجدولة الطبيعية ونقل البيانات لمجموعة الحوسبة. لذلك، كان من الضروري تحديد المشكلات ووضع حل أمثل.
ثانيًا: استكشاف المشكلات وتحليل الأسباب الجذرية
أجرى فريقنا التقني تحقيقًا شاملاً في بنية الشبكة الحية، ووصلات الإرسال الضوئية، وتكوين الأجهزة، وحدد المشكلة الأساسية على أنها عدم التوافق بين مواصفات الإرسال للوحدات الضوئية ومسافة الوصلة الفعلية، كما هو مفصل أدناه:
-
لدى العميل عدد كبير من سيناريوهات الاتصال بين الخزائن، وتتجاوز مسافة الإرسال الفعلية لبعض وصلات الألياف الضوئية التوقعات بكثير، حتى أنها تتجاوز 100 متر.
-
وحدة QSFP28 100G SR4 هي وحدة بصرية متعددة الأنماط، وتعتمد مسافة نقلها على مواصفات كابلات الألياف الضوئية متعددة الأنماط الداعمة: تدعم كابلات OM3 مسافة نقل قصوى تبلغ 70 مترًا، بينما تدعم كابلات OM4 مسافة نقل قصوى تبلغ 100 متر. يؤدي النقل لمسافات طويلة دون هامش أمان إلى ضعف الطاقة الضوئية وتشويه الإشارة، مما يتسبب مباشرةً في عدم استقرار الشبكة.
-
على الرغم من أن بعض الروابط قصيرة المدى (في حدود 50 مترًا) لا تتجاوز حد المسافة، إلا أن كابلات MPO الداعمة تعاني من فقد إدخال عالٍ، مما يزيد من تفاقم مشكلة توهين الإشارة في الروابط متعددة الأوضاع.
ثالثًا: الحلول المُخصصة

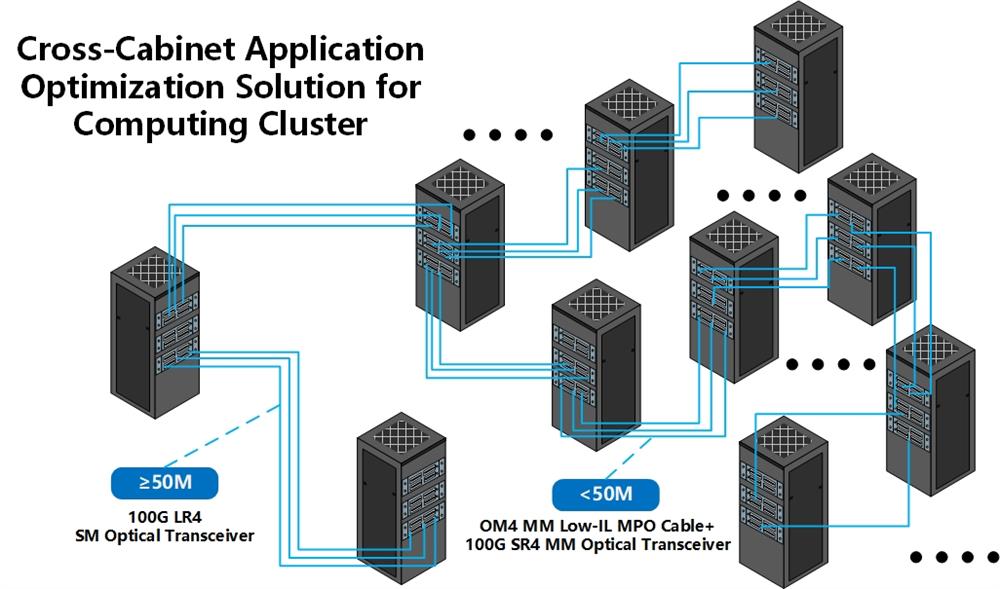

بالاستناد إلى توزيع مسافة الربط لمجموعة الحوسبة، وتوافق أجهزة الشبكة العاملة، ومبدأ تحسين التكلفة، تمّ وضع حلٍّ مُحسَّن قائم على السيناريوهات لمطابقة الوحدات الضوئية والكابلات الضوئية المصنفة حسب مسافة الإرسال. ويتمحور الحل حول "تحسين مرافق دعم الأنماط المتعددة للمسافات القصيرة واستبدالها بوحدات ضوئية أحادية النمط للمسافات الطويلة".
-
للوصلات بين الخزائن التي يزيد طولها عن 50 مترًا: استبدل وحدات QSFP28 100G SR4 الضوئية متعددة الأنماط بوحدات QSFP28 100G LR4 الضوئية أحادية النمط. تدعم الوحدات الضوئية أحادية النمط نقل البيانات لمسافات طويلة تصل إلى 10 كيلومترات، مما يلبي تمامًا متطلبات الوصلات بين الخزائن لمسافات طويلة ويحل مشكلة محدودية المسافة بشكل جذري.
-
للوصلات قصيرة المدى (في حدود 50 مترًا): احتفظ بوحدات الألياف الضوئية متعددة الأنماط 100G SR4، واستبدل الكابلات الضوئية الداعمة بكابلات MPO متعددة الأنماط منخفضة فقد الإدخال بمواصفات OM3/OM4 لتقليل فقد الإدخال في الوصلة وتحسين استقرار نقل الإشارة. في الوقت نفسه، استفد من الميزة الاقتصادية لوحدات الألياف الضوئية متعددة الأنماط للتحكم في تكلفة تحويل الوصلات قصيرة المدى.
رابعاً: آثار التنفيذ
بعد أن أكمل العميل تحويل جميع روابط الشبكة الحية وتحديث الأجهزة وفقًا لهذا الحل، تم تحقيق النتائج التالية:
-
تم القضاء تمامًا على عدم استقرار الأعمال الناجم عن عدم تطابق روابط الإرسال الضوئية، وعاد معدل فقدان الحزم وتقلب زمن الوصول لنقل البيانات بين الخزائن في مجموعة قوة الحوسبة إلى المؤشرات القياسية.
-
يوازن حل تكوين الأجهزة القائم على السيناريوهات بين استقرار الإرسال وتكلفة التحويل، مما يتجنب التحويل غير الضروري للوصلة الكاملة أحادية الوضع ويتحكم بشكل فعال في استثمار تحسين الشبكة لمجموعة قوة الحوسبة.
-
تم توحيد معايير المطابقة للوحدات البصرية والكابلات البصرية على الشبكة، مما يوفر أساسًا واضحًا لاختيار الأجهزة لنقل البيانات البصرية من أجل التوسع اللاحق وتعديل بنية مجموعة قوة الحوسبة.
خامساً: ملخص القضية
تتطلب عملية الربط عالي الكثافة وعالي النطاق الترددي بين الخزائن في مجموعة الحوسبة متطلبات بالغة الدقة فيما يتعلق بتوافق وصلات الإرسال الضوئية. وحدة الإرسال الضوئية متعددة الأنماط 100G SR4 مناسبة فقط لحالات الربط قصيرة المدى (≤ 100 متر) باستخدام كابلات OM3/OM4 الضوئية. في حال الحاجة إلى ربط الخزائن لمسافات طويلة، يُفضل استخدام وحدة الإرسال الضوئية أحادية النمط 100G LR4. عند نشر الاتصالات الضوئية، من الضروري اختيار وحدات الإرسال الضوئية بدقة وفقًا لمسافة الإرسال الفعلية ومواصفات الكابلات الضوئية، مع الحرص على استخدام كابلات داعمة ذات فقد إدخال منخفض لضمان التشغيل المستقر طويل الأمد للوصلات عالية النطاق الترددي.
