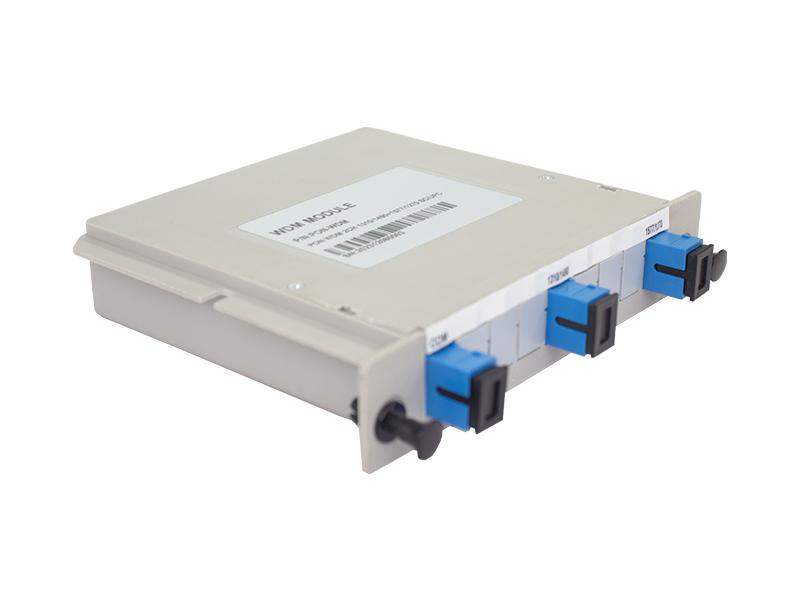

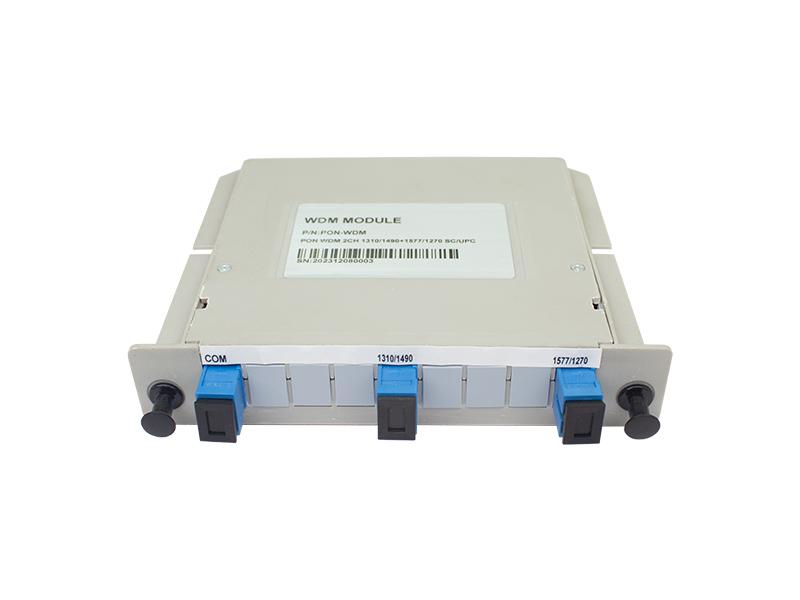

جهاز الوصول المزدوج أحادي الخط لشبكة PON ذات النطاق العريض FW-P801

جهاز الوصول المزدوج أحادي الخط لشبكة PON ذات النطاق العريض FW-P801

الوصول المزدوج عبر خط واحد - السيناريوهات القابلة للتطبيق

المجتمع ذو المعيار الوطني (المعيار القوي) الذي يدخله كابل ألياف ضوئية واحد إلى المنزل، غرفة واحدة ومستخدم واحد لديه نطاقات عريضة متعددة، وغرفة واحدة بها مستأجرون متعددون و العرض.

إن سيناريو الاتصال/نقل النطاق العريض السريع بالشبكة مع غرفة واحدة قبل انتهاء الصلاحية يحل مشكلة الصعوبة في الدخول الثاني لكابل الجلد

استخدم خط الهاتف المنزلي الحالي لإكمال عملية تثبيت خدمة الإنترنت فائق السرعة.

مخطط المنتج

[if gte vml 1]>

خط واحد للوصول المزدوج - يفتح سيناريوهين للنطاق العريض مع نفس المشغل

استخدم نواة واحدة في كابل الألياف الضوئية المنزلي لتوفير خدمتين للنطاق العريض في وقت واحد لعملاء الشركات في المباني التجارية والمنازل متعددة المستأجرين.

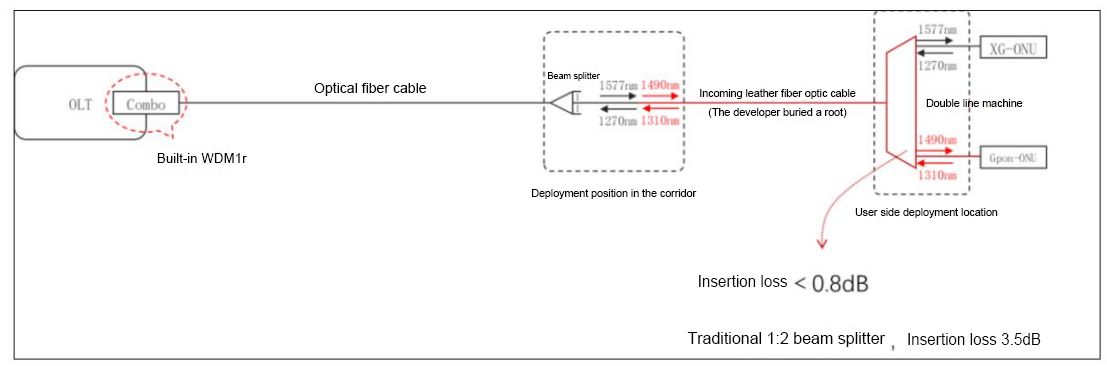

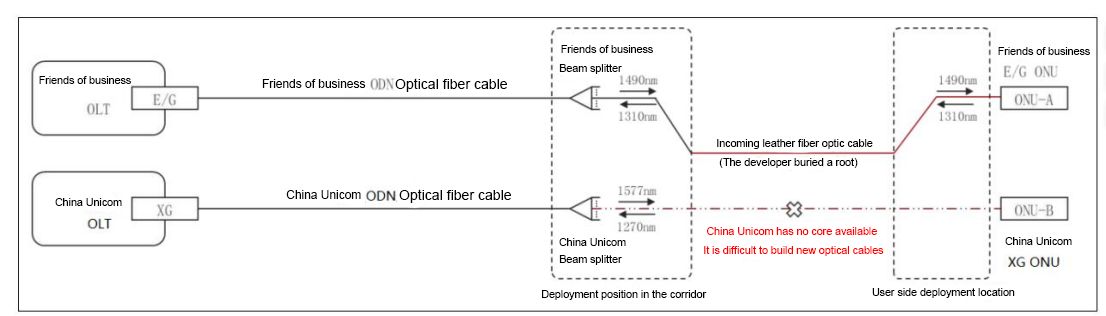

شرح الوصول المزدوج عبر خط واحد - مستخدم واحد يفتح تطبيقين للنطاق العريض من مشغلين مختلفين

كما هو موضح في الشكل أعلاه، فإن العديد من المجتمعات ذات المعايير الوطنية هي عبارة عن أنابيب ألياف ضوئية مخفية تدخل المنزل، ومن الصعب إعادة سحب الكابلات، ولا يمكن توسيع الاندماج المباشر للكابلات الضوئية والأسلاك الجلدية من غرفة الكمبيوتر الخاصة بالشبكة السكنية إلى منزل المستخدم، ويجب إعادة نشر الكابلات الضوئية والأسلاك الجلدية.

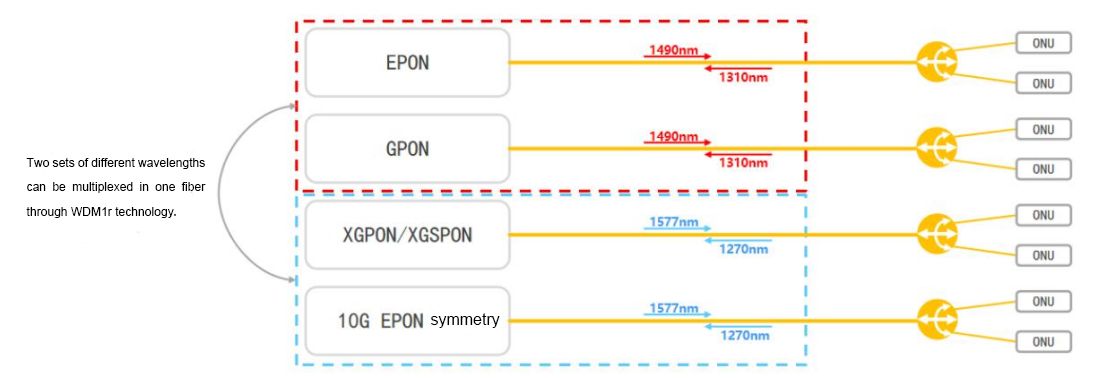

بعد استخدام نظام الوصول المزدوج أحادي الخط، وبغض النظر عما إذا كان الهاتف المحمول مُغطى بشبكة EPON/GPON أو 10GEPON (النوع المتناظر)/XGPON، يُمكن تحرير قنوات 1491/1310 أو 1577/1270 عبر هذا النظام لتوفير وصول متزامن للهاتف المحمول والإنترنت المنزلي. يُلبي هذا النظام احتياجات المستخدمين المتعددين في غرفة واحدة، والمستأجرين المتعددين في غرفة واحدة، والإنترنت المنزلي قبل انتهاء صلاحية الخدمة، مع إمكانية التوصيل/النقل السريع للشبكة. يتوفر نظام الوصول المزدوج أحادي الخط بثلاثة أشكال: صندوق إدخال الكاسيت، وصندوق الوحدة، ونوع الأنبوب الفولاذي، ويمكن توصيل أي تركيبة من نهايات AB، مما يُلبي متطلبات التركيب في سيناريوهات مثل صناديق توزيع الألياف في الممرات، وأعمدة الممرات، وصواني صناديق التوصيل الضوئية.

الوصول المزدوج بخط واحد - الجدوى التقنية

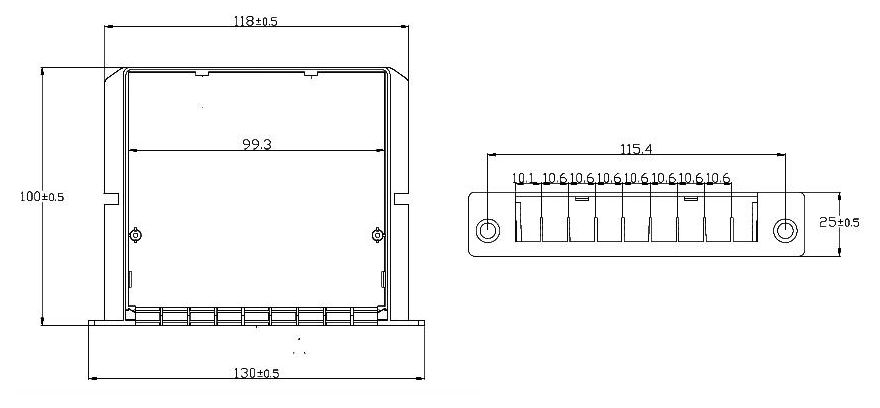

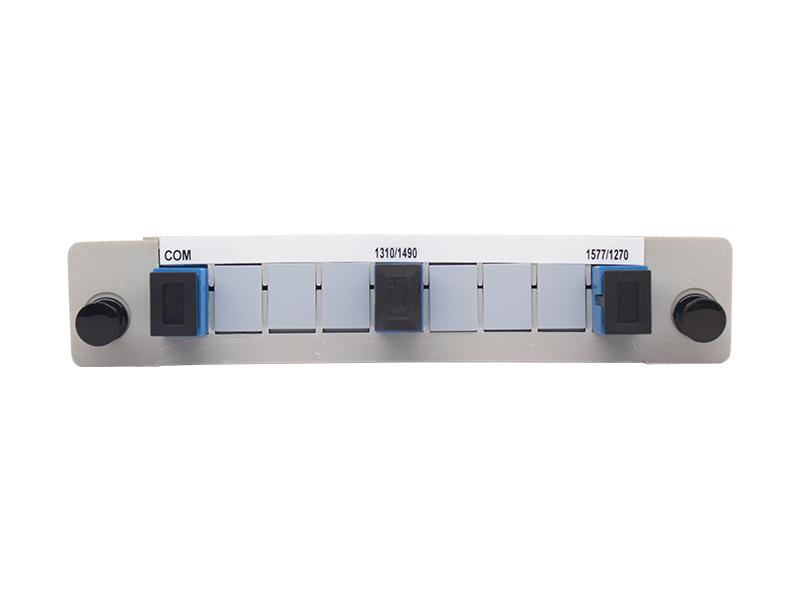

مخطط هيكل المنتج

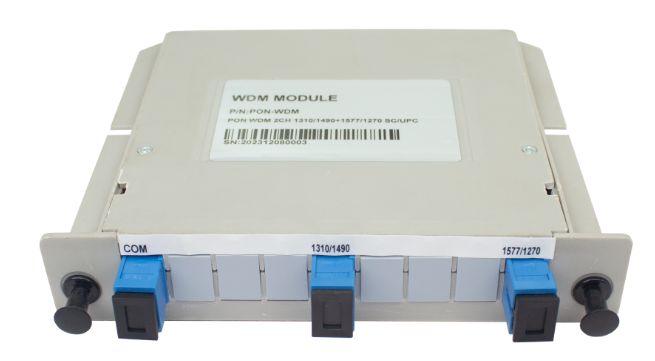

علبة داخلية من مادة ABS

رف عن بعد 1U

الرف البعيد 1U هو رف سلبي بثلاث فتحات وارتفاع 1U، مناسب لتركيب 3 وحدات تجميع وتوزيع عن بُعد، مما يتيح تركيبًا مُدمجًا لوحدات التجميع والتوزيع عن بُعد، ويوفر مساحة في غرفة المعدات. يمكن تركيب هذا الرف 1U في خزانة مقاس 19 بوصة. 。

ن الحجم: 1U، 44 مم (ارتفاع) × 438 مم (عرض)، × 132 مم (قطر)

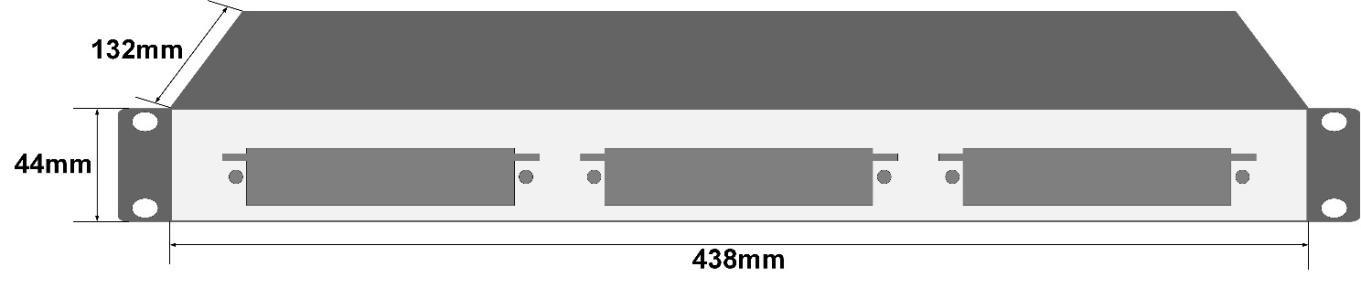

الشكل 2.2.1: عرض لحامل 1U عن بُعد

رف تحكم عن بعد 3U

الرف ذو الثلاث وحدات هو رف سلبي بارتفاع 3 وحدات و16 فتحة، مناسب لتركيب 16 جهاز تجميع وتوزيع إشارة عن بُعد بشكل رأسي، مما يتيح تركيبًا مدمجًا لهذه الأجهزة ويوفر مساحة في غرفة الحاسوب. يتسع هذا الرف في خزانة مقاس 19 بوصة. 。

ن الحجم: 3U، 120 مم (ارتفاع)، 430 مم (عرض) × ) × 133 مم (قطر)

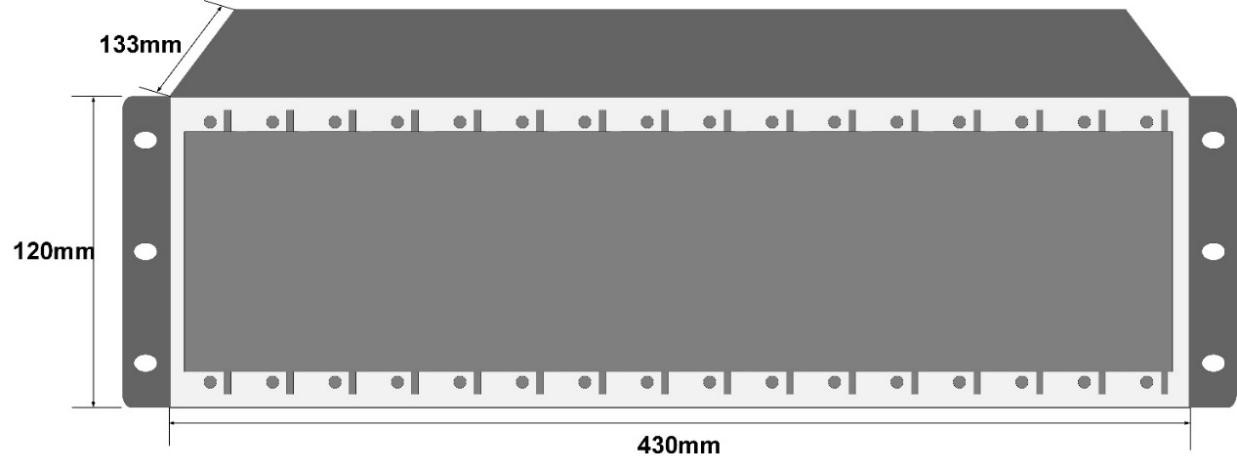

الشكل 2.2.2: عرض الرف لجهاز OPC1000-16 البعيد

صناديق خارجية عن بعد

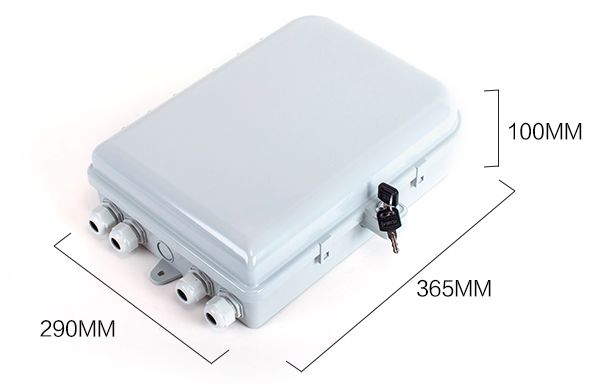

صندوق الحماية من الغبار الخارجي هو صندوق خاص لأنظمة تقسيم الإشارة عن بُعد WDM الخارجية المثبتة على الجدران أو الأعمدة، ويدعم موزع إشارة مدمجًا واحدًا أو اثنين، ويلبي متطلبات معايير IP67، ويتميز بهيكل خفيف الوزن وسهل التركيب. 。

ن الحجم: 365 مم (الطول) × 290 مم (العرض) × 100 مم (ارتفاع)

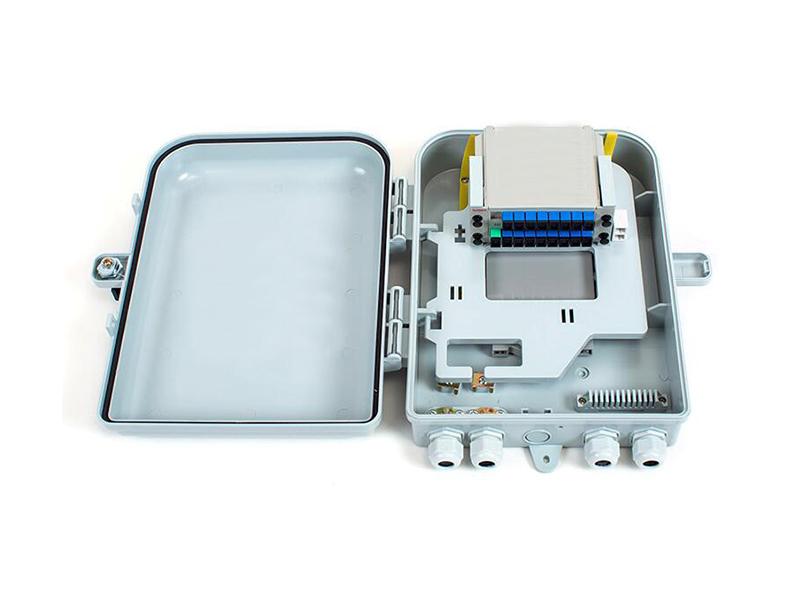

الشكل 2.2.3: منظر صندوق الغبار الخارجي البعيد
