تُستخدم تقنية CWDM ذات 6 قنوات / 12 قناة في نظام النقل الأمامي لشبكات الجيل الرابع والخامس.
الميزات
نظام CWDM ذو 6 قنوات / 12 قناة لشبكة الجيل الرابع/الخامس الأمامية
في أنظمة الربط الأمامي لشبكات الجيل الرابع والخامس، يُعدّ استخدام الألياف الضوئية مباشرةً لتوصيل وحدات RRU وDDU أمرًا بسيطًا، ولكنه يستهلك كمية كبيرة من موارد الألياف الضوئية، والتي غالبًا ما تكون شحيحة. في هذه الحالة، يُمكن استخدام نظام CWDM لتوفير موارد الألياف.
تقوم شركة FIBERWDM بشكل أساسي بإنتاج منتجات WDM، ويتم استخدام CWDM ذو 6 قنوات / 12 قناة في نظام النقل الأمامي لشبكات الجيل الخامس.
منتج
| صندوق بلاستيكي من مادة ABS بمقياس 1:6 | علبة بلاستيك ABS بمقياس 1:12 من نوع CWDM |

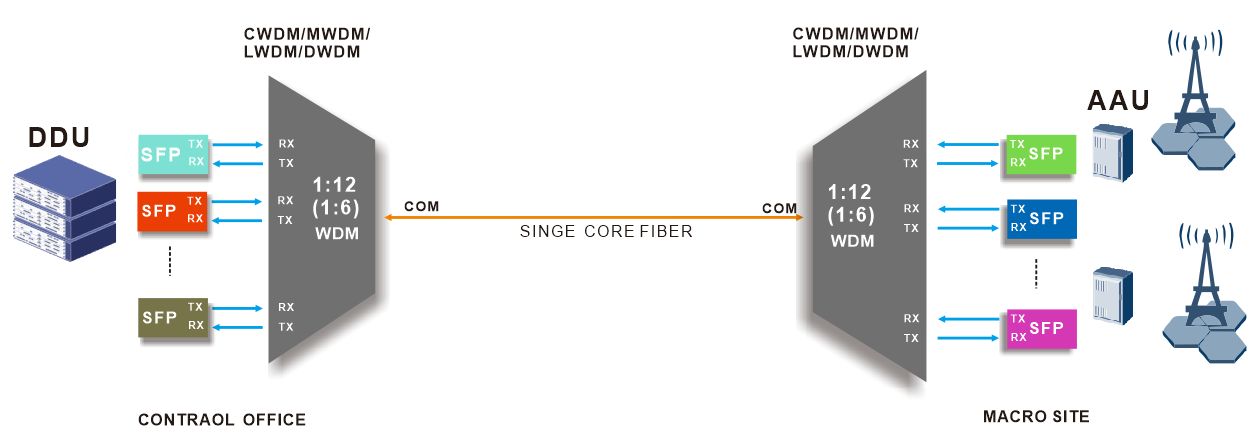

حل التطبيق كما يلي:

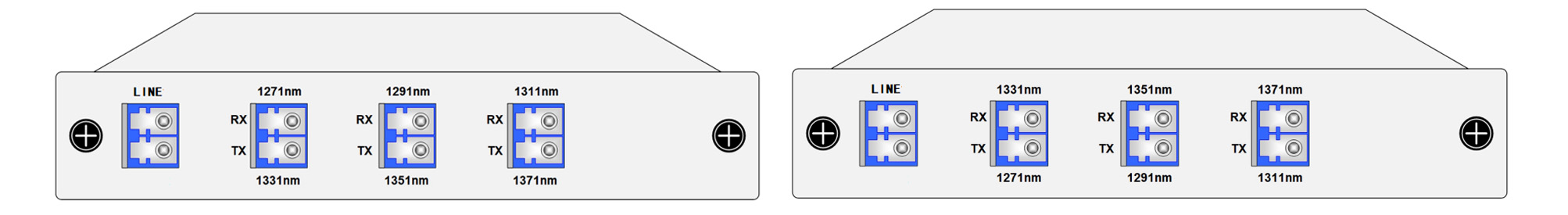

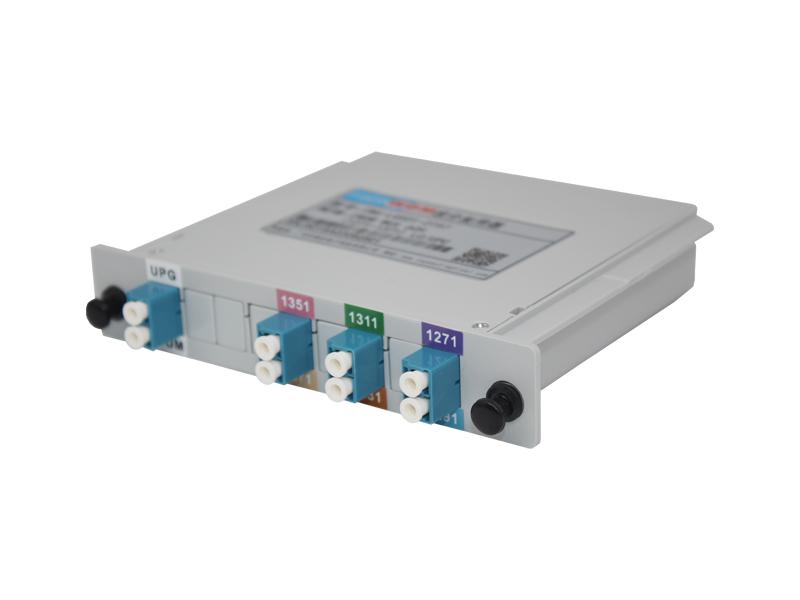

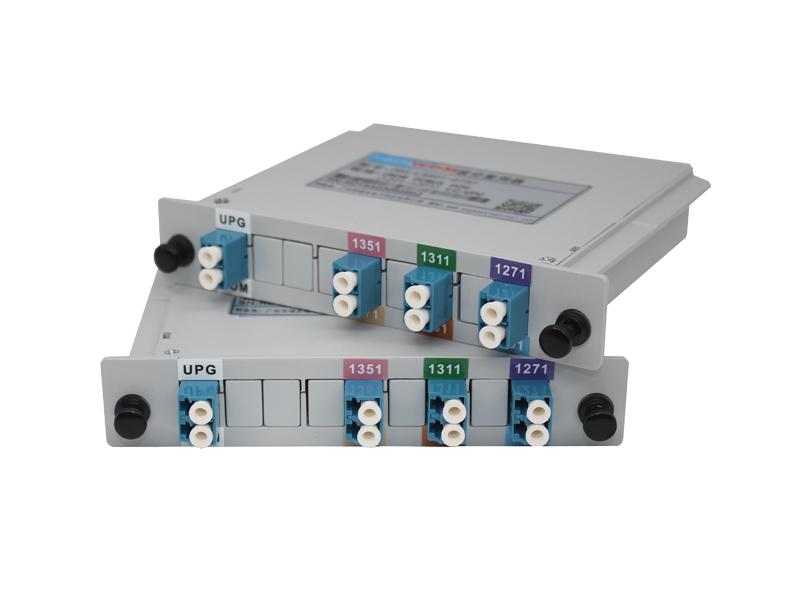

مُضاعِف ومُفكِّك CWDM سلبي بست موجات

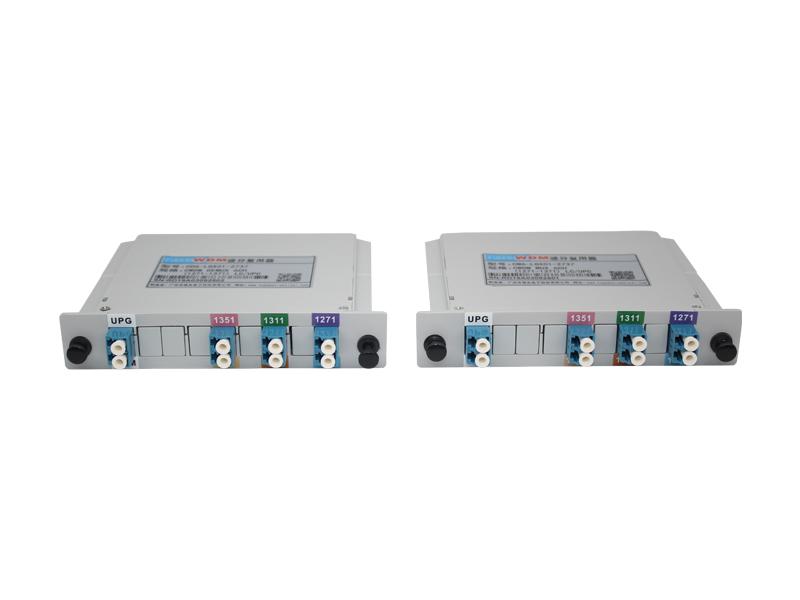

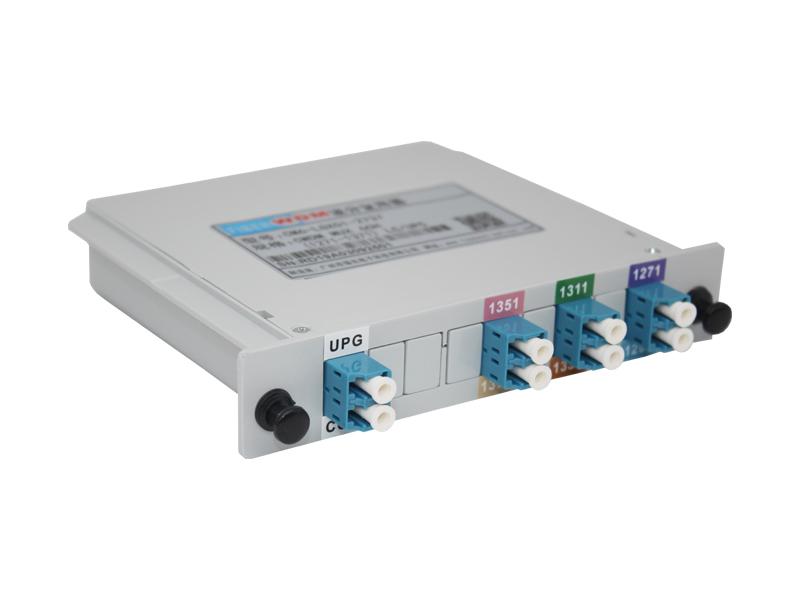

صورة المنتج:
| 1:6 داخلي | 1:6 خارجي |
مؤشرات الأداء البصري
|
المعلمة |
وحدة |
فِهرِس |
|
عدد القنوات |
|
6 |
|
الطول الموجي المركزي |
نانومتر |
1271، 1291، 1311، 1331، 1351، 1371 |
|
انحراف الطول الموجي المركزي |
نانومتر |
±1.5 |
|
عرض نطاق القناة -1 ديسيبل |
نانومتر |
>14 |
|
تسطح التخطيط |
ديسيبل |
<0.5 |
|
فقدان إدخال قناة Mux&DeMux |
ديسيبل |
<1.2 |
|
توحيد فقدان الإدخال لقناة Mux&DeMux |
ديسيبل |
<1.0 |
|
عزل القناة المجاورة |
ديسيبل |
>30 |
|
عزل القنوات غير المتجاورة |
ديسيبل |
>45 |
|
ثبات الطول الموجي الحراري |
نانومتر/درجة مئوية |
<0.002 |
|
فقدان الإدخال، استقرار الحرارة |
ديسيبل/درجة مئوية |
<0.007 |
|
الخسائر المرتبطة بالاستقطاب |
ديسيبل |
<0.2 |
|
خسارة العودة |
ديسيبل |
≥45 |
|
درجة حرارة التشغيل |
درجة مئوية |
-40 إلى +85 |
|
درجة حرارة التخزين |
درجة مئوية |
-40 إلى +85 |
|
رطوبة التشغيل |
|
رطوبة نسبية من 5% إلى 95%، بدون تكثف |
|
أبعاد |
مم |
130 × 100 × 25 مم |

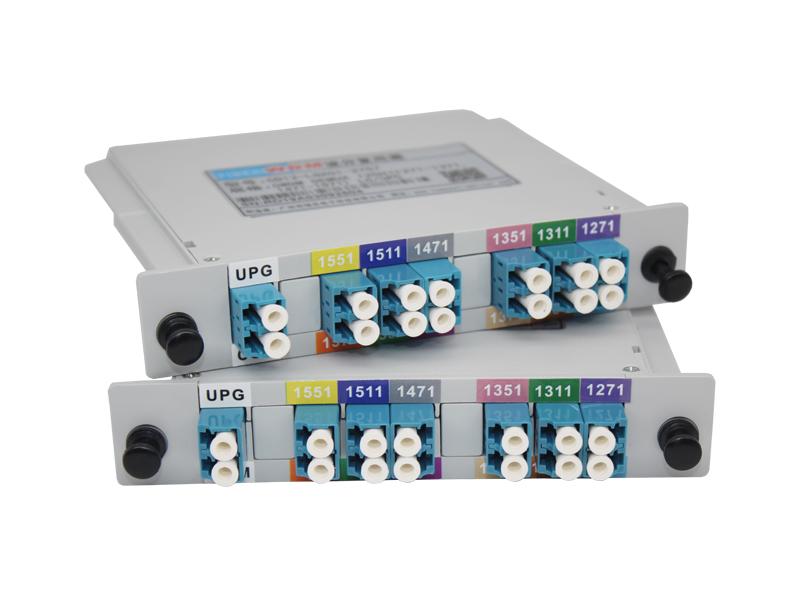

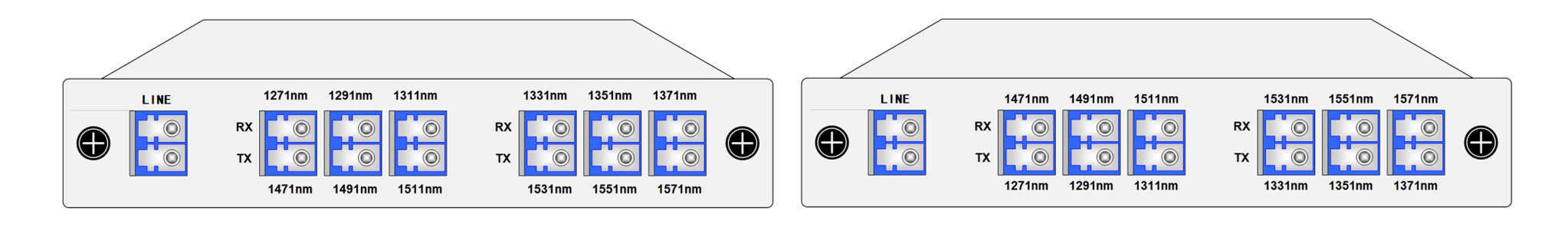

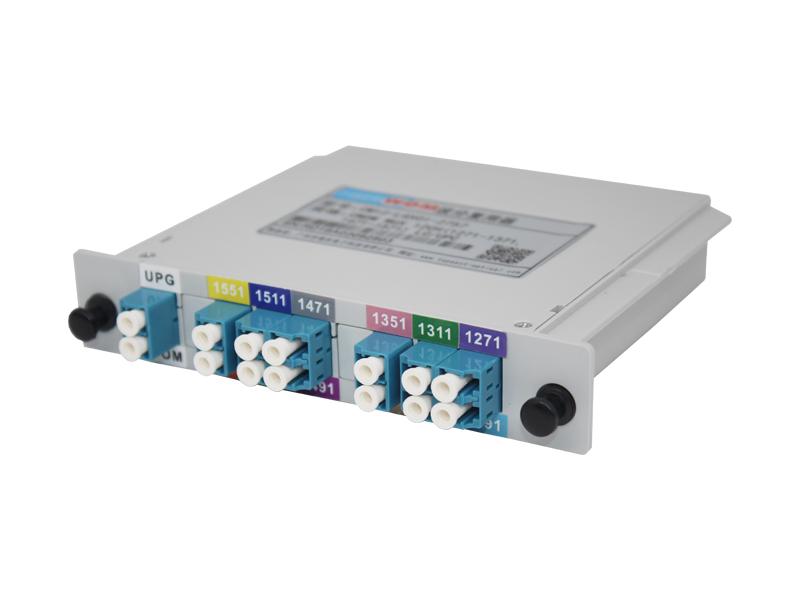

مُضاعِف ومُفكِّك WDM سلبي عن بُعد من 12waves

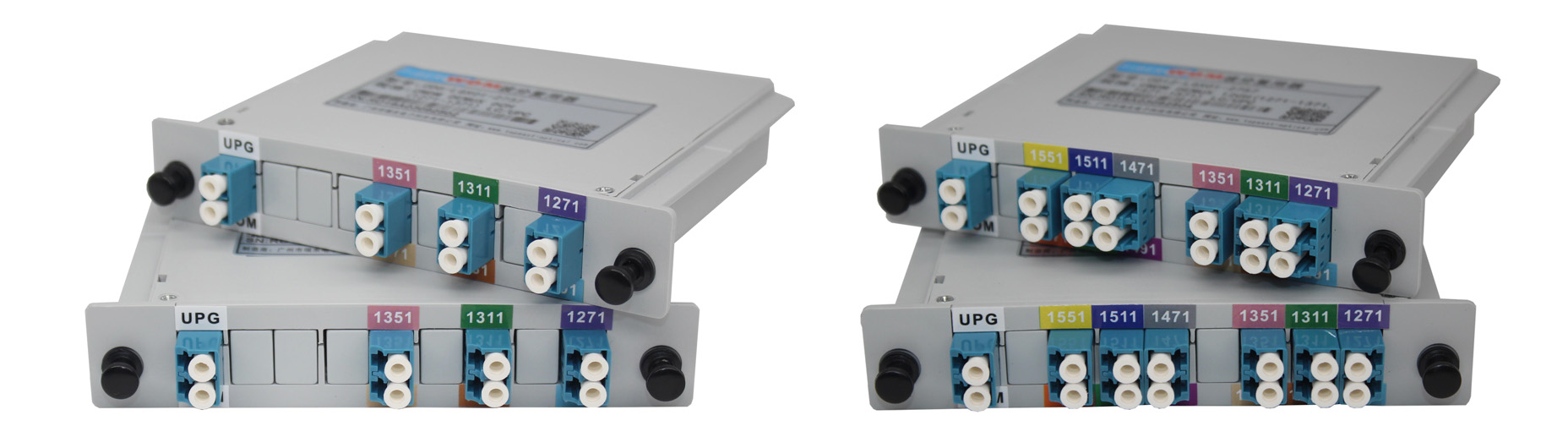

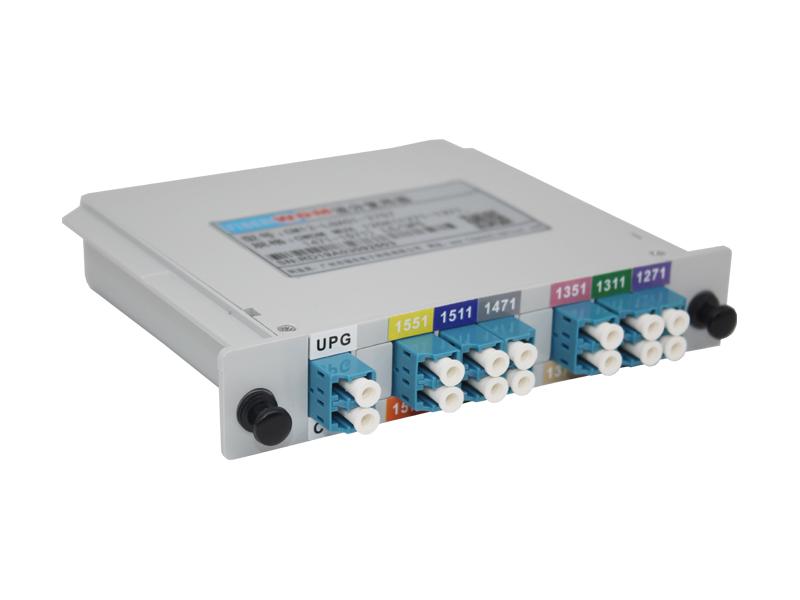

صورة المنتج:
| 1:12 داخلي | 1:12 في الهواء الطلق |
مؤشرات الأداء البصري
|
المعلمة |
وحدة |
فِهرِس |
|
عدد القنوات |
|
12 |
|
الطول الموجي المركزي |
نانومتر |
1271، 1291، 1311، 1331، 1351، 1371، 1471، 1491، 1511، 1531، 1551، 1571 |
|
انحراف الطول الموجي المركزي |
نانومتر |
±1.5 |
|
عرض نطاق القناة -1 ديسيبل |
نانومتر |
>14 |
|
تسطح التخطيط |
ديسيبل |
<0.5 |
|
فقدان إدخال قناة Mux&DeMux |
ديسيبل |
<1.8 |
|
توحيد فقدان الإدخال لقناة Mux&DeMux |
ديسيبل |
<1.0 |
|
عزل القناة المجاورة |
ديسيبل |
>30 |
|
عزل القنوات غير المتجاورة |
ديسيبل |
>45 |
|
ثبات الطول الموجي الحراري |
نانومتر/درجة مئوية |
<0.002 |
|
فقدان الإدخال، استقرار الحرارة |
ديسيبل/درجة مئوية |
<0.007 |
|
الخسائر المرتبطة بالاستقطاب |
ديسيبل |
<0.2 |
|
خسارة العودة |
ديسيبل |
≥45 |
|
درجة حرارة التشغيل |
درجة مئوية |
-40 إلى +85 |
|
درجة حرارة التخزين |
درجة مئوية |
-40 إلى +85 |
|
رطوبة التشغيل |
|
رطوبة نسبية من 5% إلى 95%، بدون تكثف |
|
أبعاد |
مم |
130 × 100 × 25 مم |
2.1. وحدة ملونة
2.3.1. وحدة ملونة 25 جيجابت/10 كم CWDM وحدة ملونة
يعتمد نظام SFP28 CWDM الملون بسرعة 25 جيجابت/ثانية على نظام الإرسال اللاسلكي الأمامي السلبي بتقسيم الطول الموجي، ويتوافق مع بروتوكول MSA، ويتميز باستهلاك منخفض للطاقة، وحجم صغير، ومعدلات متعددة، وما إلى ذلك، وهو متوافق مع eCPRI (25G) وCPRI 10 و25GE وتطبيقات الشبكة الأخرى، مع مسافة إرسال قصوى تصل إلى 10 كيلومترات، ومتوافق مع RoHS، ويدعم وظائف التشخيص الرقمي.
مؤشرات الأداء البصري
|
نموذج المنتج |
طول موجة الإرسال (نانومتر) |
طول موجة Rx (نانومتر) |
مسافة (كم) |
نطاق القدرة البصرية للإرسال (ديسيبل ميلي واط) |
القدرة الضوئية الزائدة (ديسيبل ميلي واط) |
Ext (dB) |
حساسية جهاز الاستقبال (ديسيبل ميلي واط) |
|
RSPD-25GC10--27 |
1271 |
1260~1620 |
10 كم |
0~+6 |
>+2 |
>3.5 |
<-13.8 |
|
RSPD-25GC10--29 |
1291 |
||||||
|
RSPD-25GC10--31 |
1311 |
||||||
|
RSPD-25GC10--33 |
1331 |
||||||
|
RSPD-25GC10--35 |
1351 |
||||||
|
RSPD-25GC10--37 |
1371 |
وحدة CWDM ملونة بسرعة 10 جيجابت/10 كيلومتر
وحدة SFP+ CWDM الملونة بسرعة 10 جيجابت/ثانية، والمبنية على نظام الإرسال اللاسلكي الأمامي بتقنية تقسيم الطول الموجي السلبي، تتوافق مع بروتوكول MSA، وتتميز باستهلاك منخفض للطاقة، وحجم صغير، ومعدلات نقل متعددة، وما إلى ذلك، وهي متوافقة مع CPRI 7/8 و10GE وSTM-64 وتطبيقات الشبكة الأخرى، مع مسافة إرسال قصوى تصل إلى 10 كيلومترات، ومتوافقة مع توجيهات RoHS، وتدعم وظائف التشخيص الرقمي.
مؤشرات الأداء البصري
|
نموذج المنتج |
طول موجة الإرسال (نانومتر) |
طول موجة Rx (نانومتر) |
مسافة (كم) |
نطاق القدرة البصرية للإرسال (ديسيبل ميلي واط) |
القدرة الضوئية الزائدة (ديسيبل ميلي واط) |
Ext (dB) |
حساسية جهاز الاستقبال (ديسيبل ميلي واط) |
||
|
RSPD-10GC10-27 |
1271 |
1260~1620 |
10 كم |
0~+3 |
+1 |
>4 |
<-14.4 |
||
|
RSPD-10GC10-29 |
1291 |
||||||||
|
RSPD-10GC10-31 |
1311 |
||||||||
|
RSPD-10GC10-33 |
1331 |
||||||||
|
RSPD-10GC10-35 |
1351 |
||||||||
|
RSPD-10GC10-37 |
1371 |
||||||||
|
RSPD-10GC10-47 |
1471 |
||||||||
|
RSPD-10GC10-49 |
1491 |
||||||||
|
RSPD-10GC10-51 |
1511 |
||||||||
|
RSPD-10GC10-53 |
1531 |
||||||||
|
RSPD-10GC10-55 |
1551 |
||||||||
|
RSPD-10GC10-57 |
1571 |
||||||||
تقنية WDM السلبية عن بعد

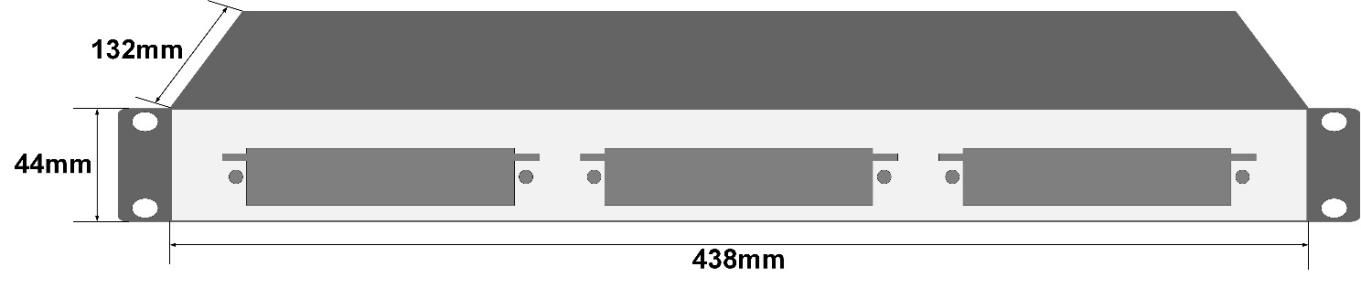

رف عن بعد 1U
الرف البعيد 1U هو رف سلبي بثلاث فتحات وارتفاع 1U، وهو مناسب لإدخال 3 وحدات تجميع وتوزيع عن بعد، مما يتيح تركيبًا مضغوطًا لوحدات التجميع والتوزيع عن بعد وتوفير مساحة في غرفة المعدات. يمكن تركيب الرف 1U في خزانة مقاس 19 بوصة.
الحجم: 1U، 44 مم (ارتفاع) × 438 مم (عرض)، × 132 مم (عمق)
الشكل 2.2.1: عرض لحامل 1U عن بُعد

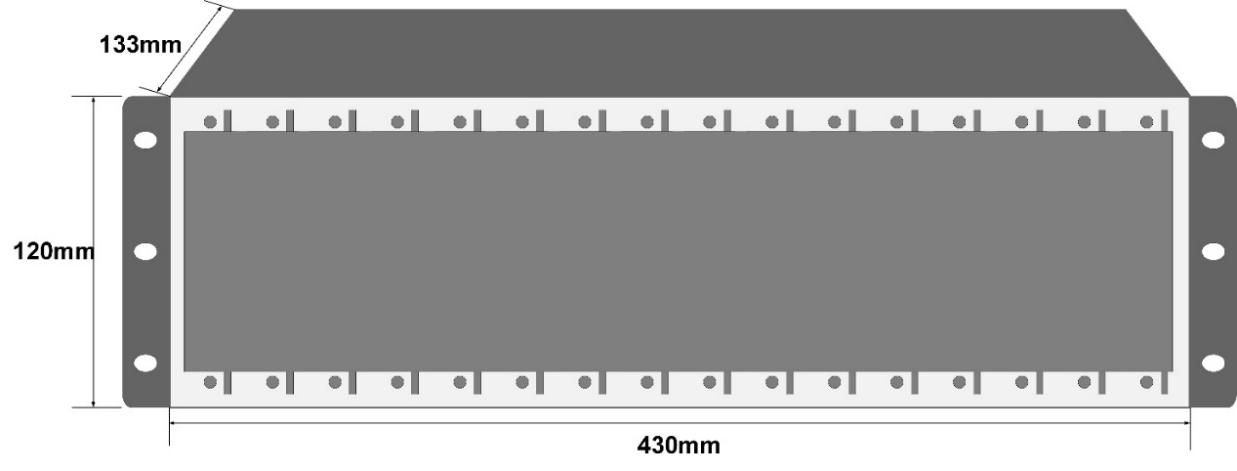

رف تحكم عن بعد 3U
الرف ذو الثلاث وحدات هو رف سلبي ذو 16 فتحة وارتفاع 3 وحدات، وهو مناسب لإدخال 16 جهاز تجميع وتوزيع إشارة عن بُعد بشكل رأسي، مما يتيح تركيبًا مضغوطًا لأجهزة التجميع عن بُعد وتوفير المساحة في غرفة الحاسوب. يمكن وضع الرف ذو الثلاث وحدات في خزانة مقاس 19 بوصة.
الحجم: 3U، 120 مم (ارتفاع)، 430 مم (عرض ×)، × 133 مم (عمق)
الشكل 2.2.2: عرض الرف لجهاز OPC1000-16 البعيد

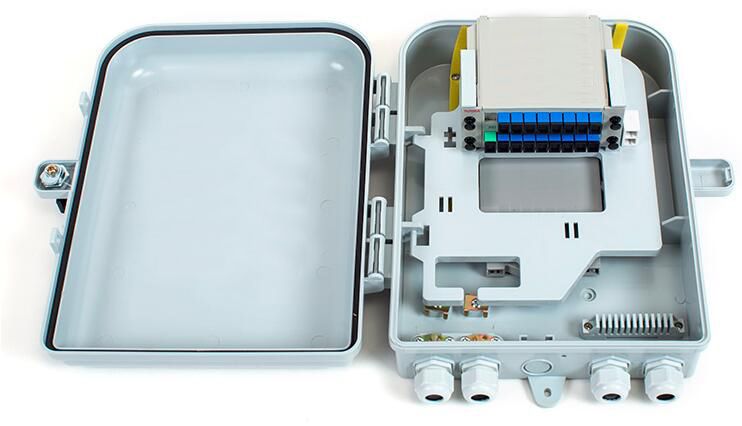

صناديق خارجية عن بعد
صندوق الحماية من الغبار الخارجي هو صندوق خاص لأنظمة WDM البعيدة المثبتة على الجدران أو الأعمدة الخارجية، ويدعم 1 أو 2 من مقسمات التجميع عن بعد المدمجة، ويلبي متطلبات معايير IP67، ويتميز بهيكل خفيف الوزن وسهل التركيب.
الحجم: 365 مم (طول) × 290 مم (عرض) × 100 مم (ارتفاع)
الشكل 2.2.3: منظر صندوق الغبار الخارجي البعيد
