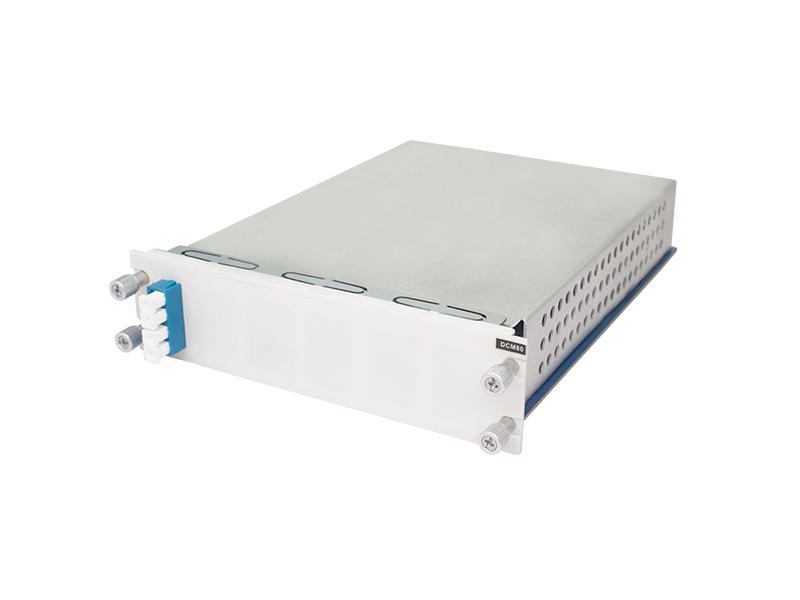

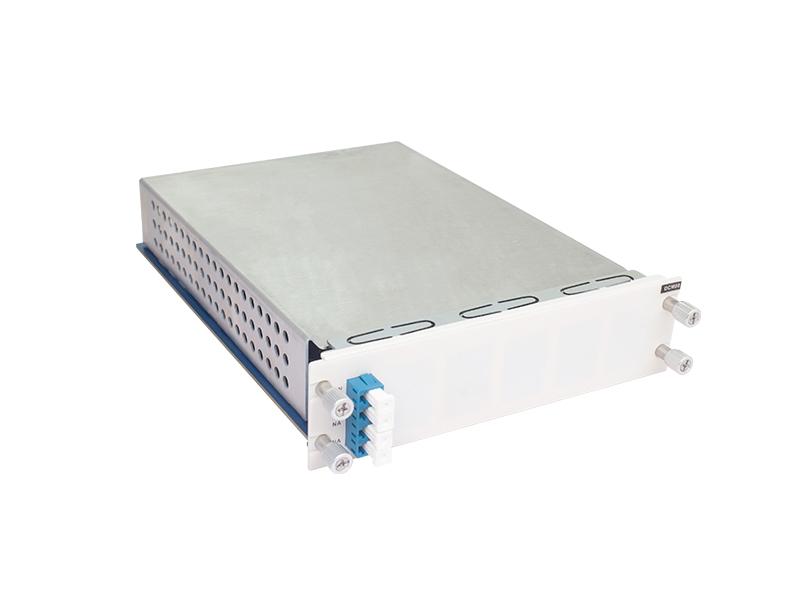

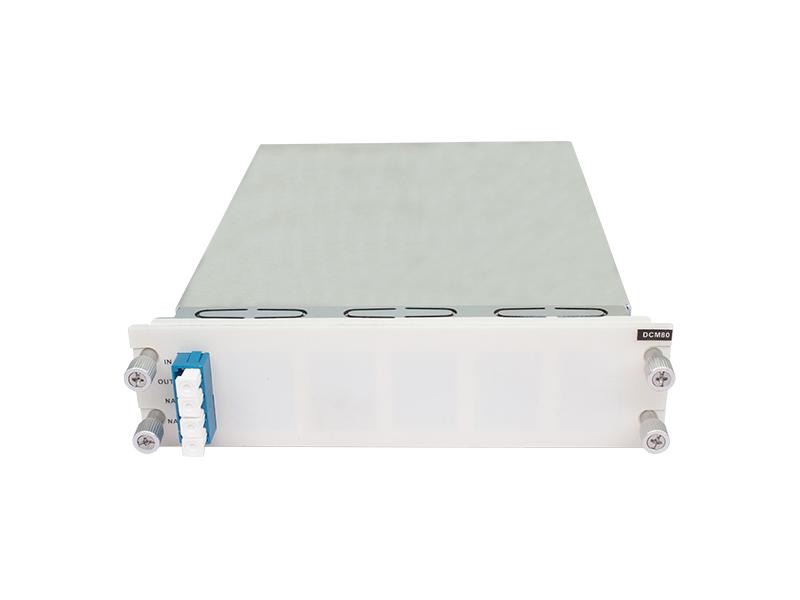

DCM Dispersion Compensation Module
DCM Dispersion Compensation Module DCM Dispersion Compensation Module DCM Dispersion Compensation Module DCM Dispersion Compensation Module

لوحة وحدة تعويض تشتت التيار المستمر

وحدة تعويض تشتت DCM: 10~100 كم DCM
استفسر الآن تحميل
فئات
  • تفاصيل المنتج

لوحة وحدة تعويض تشتت DCM، نطاق 10-100 كم DCM

DCM هو ليف بصري ذو تشتت سلبي، وهو نوع جديد من الألياف البصرية أحادية النمط مصمم للألياف البصرية أحادية النمط بمعيار G.652 وG.655 الحالي؛ يكون تشتت الألياف البصرية G.652 في محيط طول موجة 1550 نانومتر موجبًا (17-20) بيكو ثانية/نانومتر (كم)، ويكون تشتت الألياف البصرية G.655 القياسية في محيط طول موجة 1550 نانومتر موجبًا (4-6) بيكو ثانية/نانومتر (كم)، مع ميل تشتت موجب. لذلك نحتاج إلى إضافة ليف تعويض التشتت ذي التشتت السلبي إلى الألياف البصرية لإجراء تعويض التشتت والتأكد من أن التشتت الكلي لخط الألياف البصرية بأكمله قريب من الصفر. وبالتالي يمكن تحقيق سرعة عالية وسعة كبيرة واتصال لمسافات طويلة

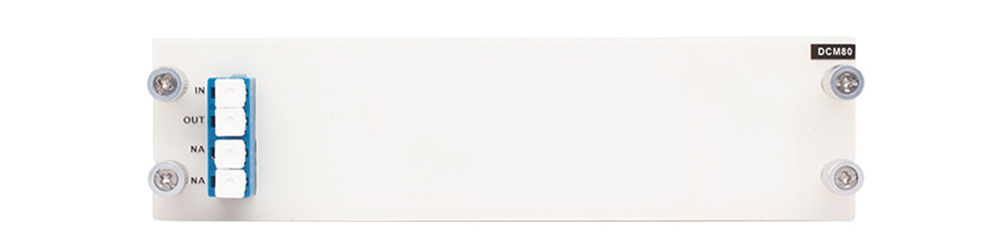

لوحة المنتج

DCM

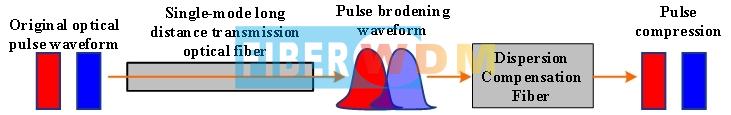

مبدأ تعويض التشتت

يُعد التشتت أحد خصائص نقل الألياف الضوئية، وسيتم توسيع إشارة النبضة الضوئية بمرور الوقت بعد نقلها في الألياف لمسافة معينة، مما ينتج عنه تداخل بين الرموز، وبالتالي زيادة معدل الخطأ والتأثير على جودة الاتصال

  • كلما زاد معدل نقل البيانات، زادت سهولة حدوث التداخل بين الرموز
  • كلما زادت مسافة الإرسال، زادت سهولة حدوث التداخل بين الرموز

DCM Dispersion Compensation Module

مواصفات المنتج

طراز المنتج

DCM20

DCM40

DCM60

DCM80

DCM100

مسافة التعويض المكافئة G.652

٢٠ كم

٤٠ كم

٦٠ كم

٨٠ كم

١٠٠ كم

تشتت الطول الموجي 1545 نانومتر (بيكوثانية/نانومتر)

-340±20

-670±30

-1000±40

-1340±50

-1670±60

ميل التشتت النسبي لطول الموجة 1545 نانومتر

0.004±20% (نانومتر⁻¹)

فقد الإدخال

≤3.6 ديسيبل

≤4.8 ديسيبل

≤6.8 ديسيبل

≤8.7 ديسيبل

≤9.7 ديسيبل

تشتت نمط الاستقطاب

≤0.6 بيكو ثانية

≤0.9 بيكو ثانية

≤1 بيكو ثانية

≤1 بيكو ثانية

≤1 بيكو ثانية

القدرة الضوئية المدخلة للموجة الواحدة الاسمية

≤0 ديسيبل ميلي واط
