وحدة تعويض التشتت (DCM)
منتجات
بيت /

مضخم بصري

/وحدة تعويض التشتت (DCM)

DCM- Dispersion Compensation Fiber Module
وحدة تعويض التشتت (DCM) وحدة تعويض التشتت (DCM) وحدة تعويض التشتت (DCM) وحدة تعويض التشتت (DCM) وحدة تعويض التشتت (DCM) وحدة تعويض التشتت (DCM)

وحدة تعويض التشتت (DCM)

  • فقدان إدخال منخفض

  • قدرة تحمل عالية غير خطية
  • عبوة صغيرة الحجم
  • متوافق مع توجيهات RoHS
استفسر الآن تحميل
فئات
  • تفاصيل المنتج

وحدة تعويض التشتت (DCM)


وحدة تعويض التشتت (DCM) صُممت هذه الوحدة لمعالجة تشوهات الإشارات الضوئية الناتجة عن التشتت اللوني. المكون الرئيسي لوحدة DCM هو ألياف تعويض التشتت (DCF) ذات قيمة تشتت لوني سالبة ضمن نطاق الأطوال الموجية بين 1525 نانومتر و1565 نانومتر. توفر الوحدة مستوى عالٍ من التعويض مع الحفاظ على فقد إدخال منخفض وثابت، بالإضافة إلى زمن استجابة منخفض. عند دمجها مع مضخم الألياف الضوئية المُطعّم بالإربيوم (EDFA) ومذبذب البصريات الإلكتروني (OEO) في تقنية FIBERWDM، توفر وحدة DCM حلاً بسيطًا وموثوقًا وفعالًا من حيث التكلفة لنقل الإشارات لمسافات طويلة، مما يسمح لها بالوصول إلى مسافات أبعد دون الحاجة إلى إعادة توليد الإشارة.

عقوبة المنتج

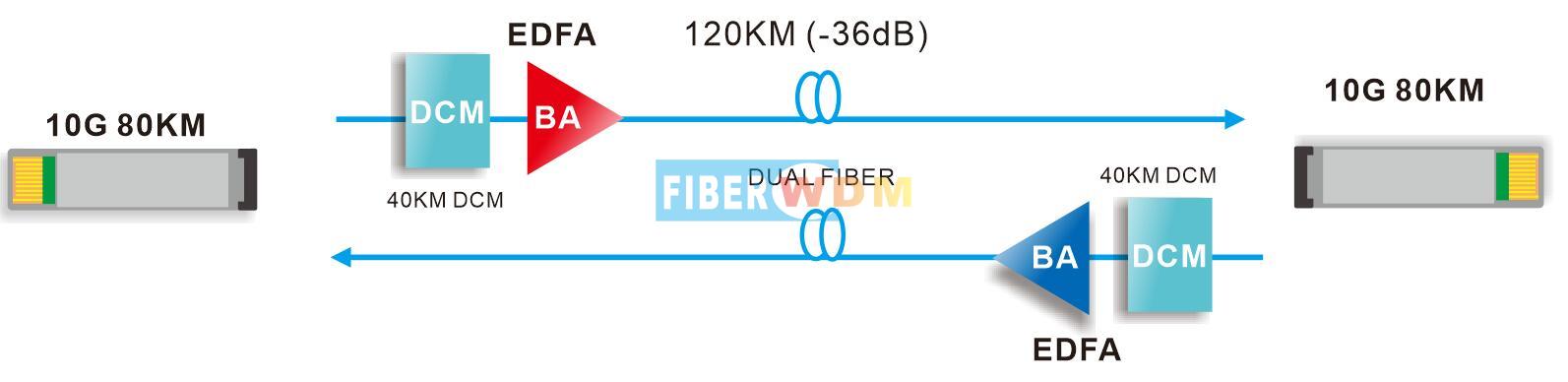

التطبيقات



التطبيق في شبكة النقل لمسافات طويلة، أو نظام DWDM


تحديد


المعلمة

وحدة

قيمة

ميم

عادي

الأعلى

قيمة التشتت

10 كيلومترات

بيكو ثانية/نانومتر

-320

-318

-340

20 كم

-336

-330

-346

40 كم

-650

-670

-690

60 كم

-970

-1000

-1030

80 كم

-1300

-1340

-1380

100 كم

-1630

-1680

-1730

120 كم

-1950

-2010

-2070

الطول الموجي المركزي

نانومتر

1550.12

عرض نطاق الانعكاس (0.5 ديسيبل)

نانومتر

0.4

فقدان الإدخال

20 كم

ديسيبل

3.5

40 كم

5.2

60 كم

6.8

80 كم

8.0

100 كم

9.5

120 كم

11.5

PMD

ملاحظة:

1.0

PDL

ديسيبل

0.5

استقرار الطول الموجي

نانومتر

0.07

طَرد

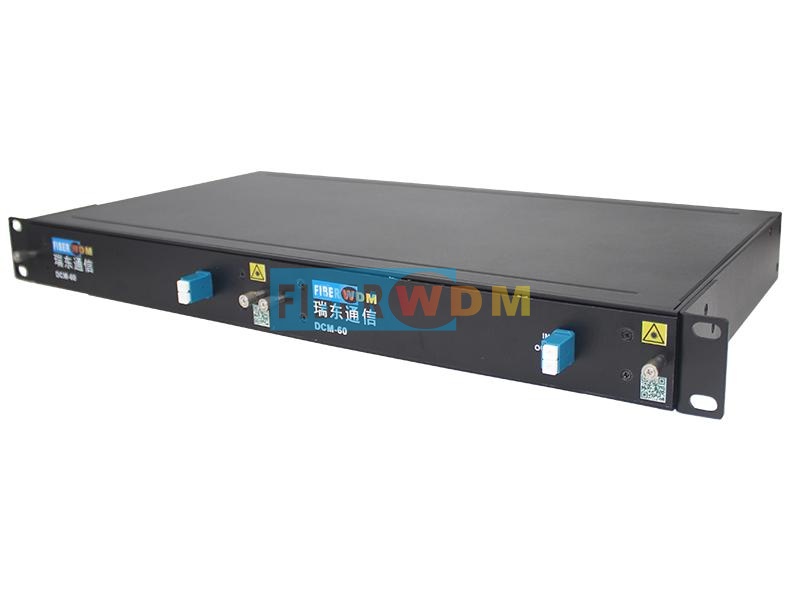

وحدة LGX

رف 1U


معلومات عن العبوة

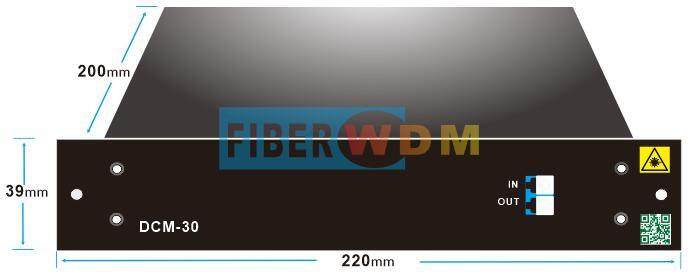

DCM LGX boxModule


وحدة صندوق DCM LGX

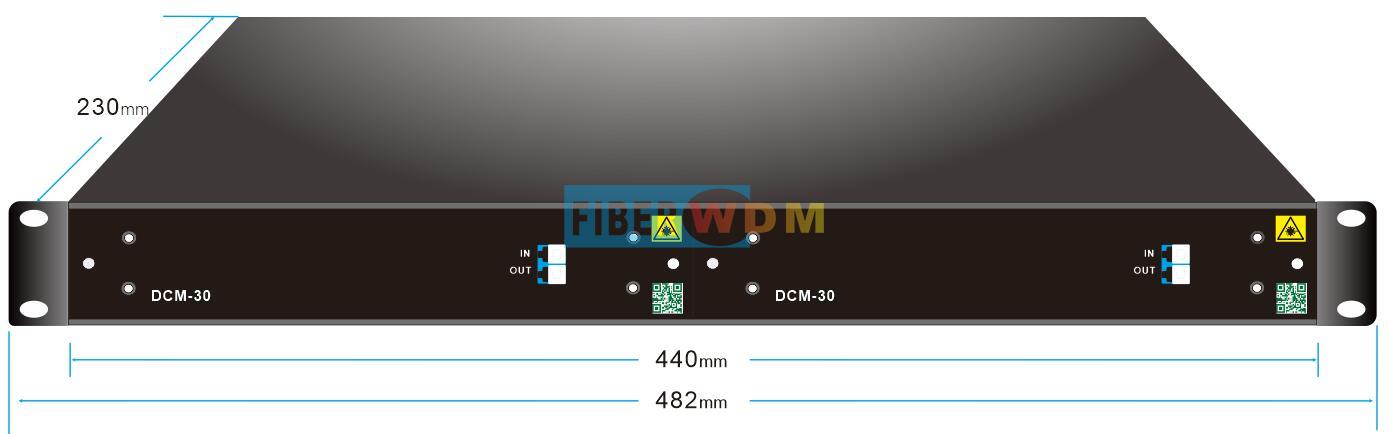

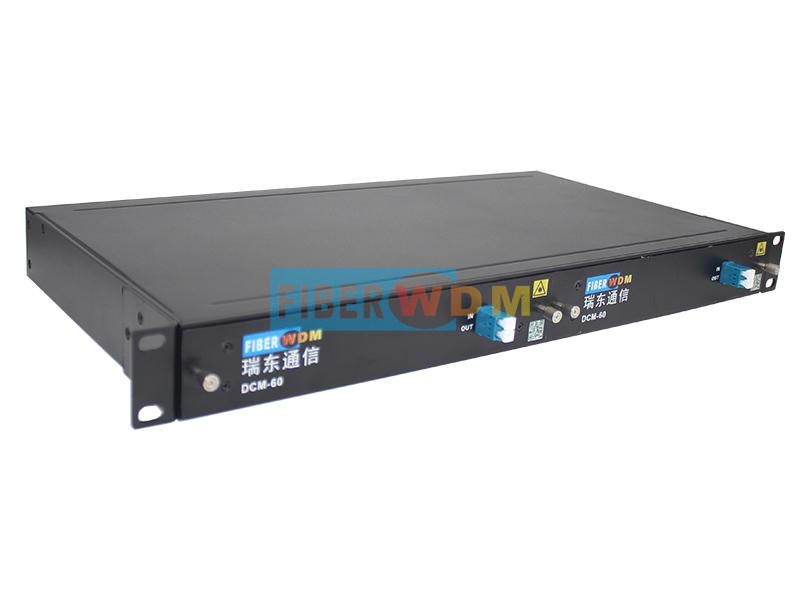

2-slot 1U rack, support plug in 2 DCM module

رف ذو فتحتين بحجم 1U، يدعم توصيل وحدتي DCM



معلومات الطلب



رقم المنتج

وصف المنتج

دي سي إم - 10 كم

صندوق DCM 10KM LC/UPC Plug-in LGX

DCM-20KM

صندوق LGX قابل للتوصيل بمقبس LC/UPC بمدى 20 كم DCM

DCM-30KM

صندوق DCM 30KM LC/UPC Plug-in LGX

دي سي إم - 40 كم

صندوق DCM 40KM LC/UPC Plug-in LGX

دي سي إم - 60 كم

صندوق LGX قابل للتوصيل بمقبس LC/UPC بطول 60 كم DCM

DCM-80KM

صندوق DCM 80KM LC/UPC Plug-in LGX

DCM-100KM

صندوق LGX قابل للتوصيل بمقبس DCM 100KM LC/UPC

دي سي إم - 120 كم

صندوق LGX قابل للتوصيل بمقبس LC/UPC بمدى 120 كم DCM

1U02-2LGX

رف 1U مقاس 19 بوصة مزود بفتحتين لصندوق LGX القابل للتوصيل، 440 × 230 × 44 مم

هل تريد معرفة المزيد عن هذا المنتج؟

أرسل أ رسالة
ترك رسالة

إذا كنت مهتمًا بمنتجاتنا وترغب في معرفة المزيد من التفاصيل، فيرجى ترك رسالة هنا، وسنرد عليك في أقرب وقت ممكن.

المنتجات ذات الصلة
1550nm SOA Optical Pulse Modulation Module وحدة تعديل النبضات الضوئية SOA بتردد 1550 نانومتر
وحدة تعديل النبضات المطورة من قبل شركة FiberWDM هي وحدة تعديل نبضات ضيقة تستخدم مُعدِّلًا كهروضوئيًا شبه موصل كجهاز تحويل أساسي. يتم تشغيلها وتعديلها خارجيًا عبر واجهة SMA لإشارة التعديل المدخلة. تقوم دائرة قيادة التعديل الداخلية بتعديل المفتاح الكهروضوئي. تتميز الوحدة بزمن صعود سريع، ونسبة إخماد نبضات عالية، واستقرار جيد، وسهولة الاستخدام، مما يجعلها بديلاً مثاليًا للمُعدِّلات الكهروضوئية والصوتية الضوئية التقليدية في تطبيقات استشعار الألياف الضوئية المختلفة.
اقرأ المزيد
Transponder Card 25G OTU/OEO FW625G بطاقة مستجيب 25G OTU/OEO FW625G
ميزات المنتج يدعم تطبيقات مثل تحويل الوضع الأحادي إلى وضع متعدد وتضخيم الطاقة الضوئية. يدعم تضخيم الإشارة أحادي الاتجاه أو ثنائي الاتجاه. يدعم التضخيم بأطوال موجية مختلفة، بما في ذلك 850 نانومتر، 1310 نانومتر، CWDM أو DWDM. يدعم الوصول إلى بروتوكولات الأعمال ثنائية الاتجاه ذات 4 قنوات أو أحادية الاتجاه ذات 8 قنوات بمعدلات عشوائية تتراوح من 1.25 جيجابت/ثانية إلى 25.78 جيجابت/ثانية. نقل بيانات الأعمال بشفافية. إمكانية التبديل السريع. يدعم وظائف تصحيح الأخطاء الأمامية، وتحسين الإخراج، ومراقبة إشارات DDM، وتمكين اكتشاف الارتباط (لا يوجد انبعاث ضوئي عند عدم وجود إشارة استقبال). [إذا لم تكن قوائم الدعم موجودة] يدعم منصة إدارة الشبكة الموحدة القائمة على بروتوكول SNMP مع خيارات إدارة تشمل واجهة سطر الأوامر (telnet ووحدة التحكم) والويب وNetView (واجهة رسومية).
اقرأ المزيد
10G SFP+ Transceiver جهاز إرسال واستقبال ضوئي SFP+ بسرعة 10 جيجابت ثنائي الاتجاه بمدى 10 كيلومترات وتردد 1270/1330 نانومتر
وحدة إرسال واستقبال ضوئية SFP+ 10G BIDI 10KM، تدعم سرعة نقل بيانات تصل إلى 10 جيجابت/ثانية ولمسافة تصل إلى 10 كيلومترات عبر ليف بصري واحد. تعمل هذه الوحدة في حلول اتصال مراكز البيانات عالية السرعة، وحلول الربط الأمامي لشبكات الجيل الخامس، ومفاتيح الشبكات، وشبكات النقل الضوئية (PTN)، وشبكات النقل الضوئية (OTN)، وغيرها. سمات: يدعم معدلات نقل بيانات تتراوح من 9.95 جيجابت/ثانية إلى 11.3 جيجابت/ثانية مساحة توصيل SFP+ قابلة للتوصيل السريع LC أحادي للإرسال ثنائي الاتجاه أقصى طول للوصلة 10 كيلومترات فلتر WDM مدمج 1270/1330 ليزر DFB غير مبرد بتردد 1270 نانومتر أو 1330 نانومتر بتقنية CWDM. استهلاك الطاقة
اقرأ المزيد

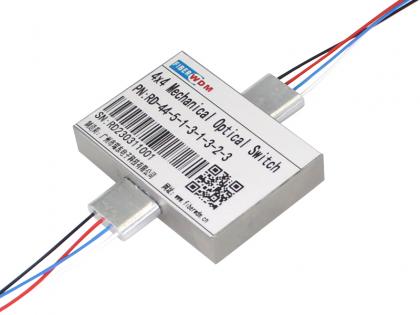

Mechanical optical switch Module，4X4 Mechanical optical switch وحدة مفتاح بصري ميكانيكي 4×4
