عاكس شبكة براغ الليفية (FBG)

(جميع الحقوق محفوظة لشركة فايبرودم)

الكلمات المفتاحية: عاكس ألياف بصرية FBG، مرشح طرفي لشبكة الألياف، عاكس FBG، جهاز قياس انعكاس المجال الزمني البصري 1625/1650

ال عاكس شبكة براغ الليفية (FBG) يُعرف أيضًا باسم مرشح شبكة براغ الليفية، ويُركّب عادةً في الطرف الأمامي لوحدة الشبكة الضوئية (ONU) في الشبكات الضوئية. يستخدم هذا المرشح شبكات براغ الليفية لعكس إشارات خط الألياف الضوئية عند أطوال موجية محددة (1625 نانومتر ± 5 نانومتر، ± 10 نانومتر، أو 1650 نانومتر ± 5 نانومتر، ± 10 نانومتر). عند توصيل نظام قياس ضوئي بالقسم الأمامي لمقسم الألياف الضوئية، يُشير وجود هذه الأطوال الموجية المركزية إلى سلامة اتصال الألياف الضوئية عند المستخدم. أما في حال غياب الطول الموجي المركزي أو انخفاض قيمة الانعكاس، فهذا يُشير إلى تلف أو انقطاع في الألياف الضوئية عند المستخدم، مما يستدعي الصيانة. يُمكّن هذا من الكشف السريع والمباشر عن استمرارية الخط. أما أطوال موجات الاتصال الأخرى، التي لا تُمثل أطوال موجات انعكاس متأصلة في شبكة براغ الليفية، فتمر بشكل طبيعي مع فقد منخفض، وبالتالي لا تؤثر على الاتصال الطبيعي.

استخدام المنتج:

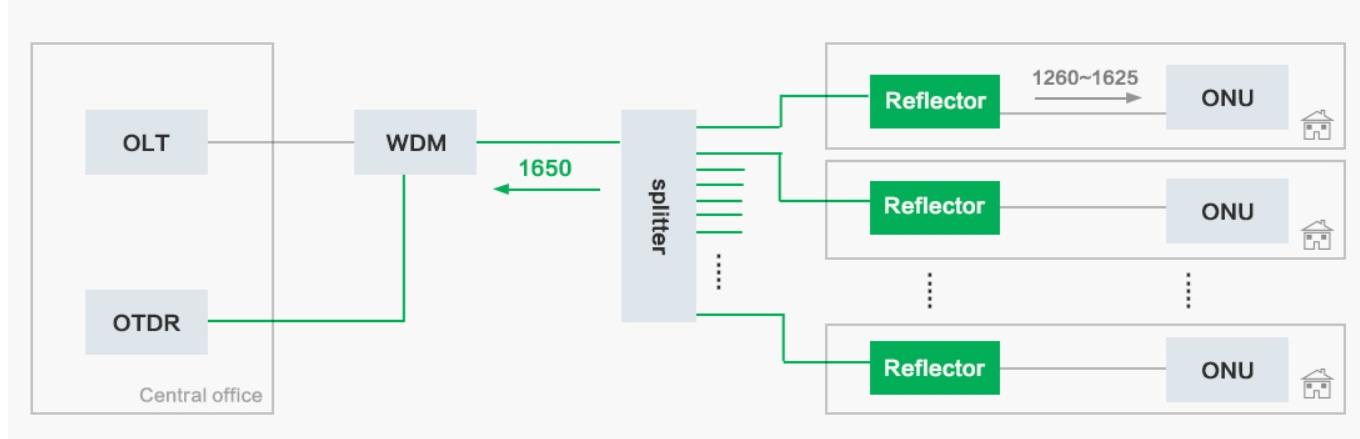

يتم تثبيت عاكس FBG (شبكة براغ الليفية) في الطرف الأمامي لوحدة الشبكة الضوئية (ONU) في شبكة PON (الشبكة الضوئية السلبية)، ويعمل بالتزامن مع مقياس انعكاس المجال الزمني الضوئي (OTDR) لتحقيق الكشف عن الروابط الضوئية وتشخيصها.

نوع المنتج:

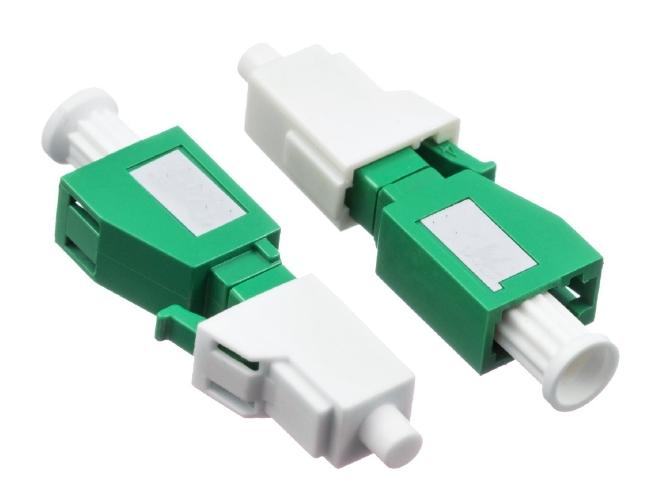

LC/APC يين يانغ

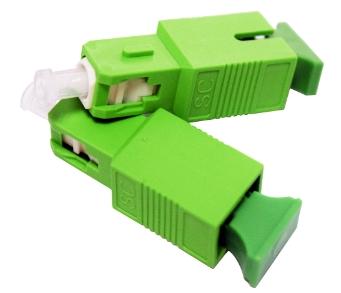

SC/APC يين يانغ

عاكس الألياف الضوئية FBG المقدم من تقنية FiberWDM يتميز هذا الجهاز بمزايا عديدة، منها انخفاض فقد الإشارة، وانعكاسية عالية، وسهولة التركيب. وهو جهاز بصري مثالي لمراقبة وصلات الشبكة، ويُستخدم على نطاق واسع في مجالات مثل شبكات PON، واختبارات OTDR، واختبارات المكاتب المركزية، وFTTX، وغيرها.
