/عاكس 1650 نانومتر LC/APC

1650nm Reflector LC/APC

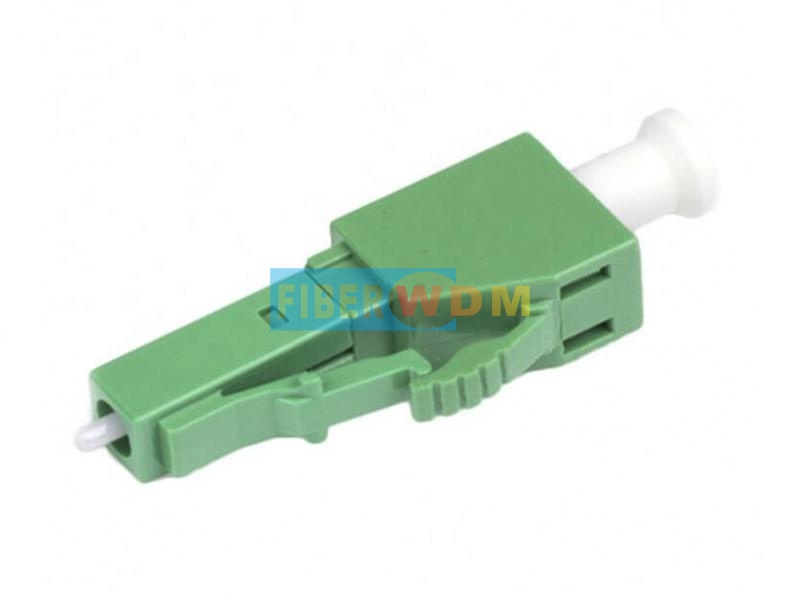

عاكس 1650 نانومتر LC/APC

عاكس 1650 نانومتر LC/APC

  • استقرار وموثوقية عاليتان
  • الكشف عن بعد في الوقت الفعلي
  • فقدان إدخال منخفض
  • سهولة توصيل هيكل المحول
  • متوافق مع معايير Telcordia GR-326-CORE و Telcordia GR-1221-CORE
  • متوافق مع توجيهات RoHS




استفسر الآن تحميل
فئات
  • تفاصيل المنتج

عاكس ألياف براغ الشبكية 1650 نانومتر LC/APC

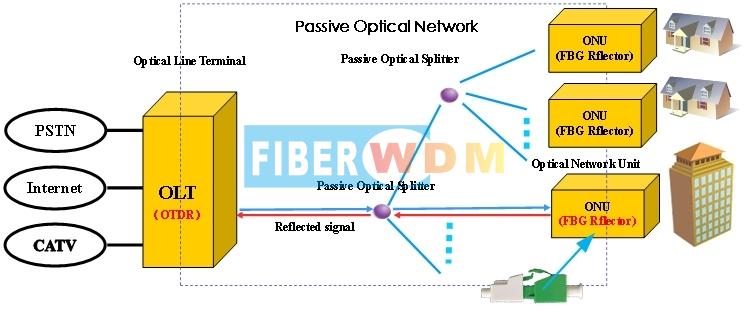

عاكس شبكة براغ الليفية (FBG Reflector) هو عاكس منخفض التكلفة يعمل ضمن نطاق ترددي محدد، ويُركّب على وحدة الشبكة الضوئية (ONU). يستطيع هذا العاكس عكس نبضات الضوء (1650 ± 5 نانومتر) من جهاز قياس الانعكاس الزمني البصري (OTDR) على طرف خط الألياف الضوئية (OLT) بنسبة تقارب 100%، بينما تُنقل نطاقات عمل الشبكة الضوئية السلبية (PON) بشكل طبيعي. يستطيع جهاز OTDR تحديد سلامة خط الألياف الضوئية من خلال رصد الإشارة المنعكسة من عاكس شبكة براغ الليفية. فعندما تكون الإشارة المنعكسة أقل من القيمة الطبيعية، يكون فقد الإشارة في الخط كبيرًا جدًا؛ وعندما تكون قيمة الانعكاس صفرًا، يكون خط الألياف الضوئية مقطوعًا. لذا، يُمكننا صيانة خط الألياف الضوئية في الوقت المناسب من خلال مراقبته الآنية.

طلب

الكشف عن خطوط الشبكة الضوئية السلبية وصيانتها (المطبقة على FTTx).


1650 Reflector

المعامل البصري


غرض

المعلمة

مواصفة

وحدة

ملاحظات

1

نطاق الطول الموجي

نطاق المرور

1260~1625

نانومتر

-

شريط عاكس

1644.5~1655.5

نانومتر

-

2

نطاق المرور

إلينوي

≤1.4

ديسيبل

@1260~1360

≤1.4

ديسيبل

@1460~1600

≤3.4

ديسيبل

1600~1625

الأنف والأذن والحنجرة

>35

ديسيبل

@1260~1580

>30

ديسيبل

@1580~1620

>20

ديسيبل

١٦٢٠-١٦٢٥

3

شريط عاكس

إلينوي

>21

ديسيبل

1644.5~1655.5

الأنف والأذن والحنجرة

≤1.0

ديسيبل

1644.5~1655.5

4

PDL

≤0.4

ديسيبل

@1260~1600

5

تموج

≤0.6

ديسيبل

1644.5~1655.5

6

TDL

≤0.5

ديسيبل

@1260~1600

7

أقصى قدرة تحمل للطاقة الضوئية

27

ديسيبل ميلي واط

-

8

أوقات التوصيل

>500

تايمز

-

9

موصل

LC/APC

-

-

بناء

يعتمد عاكس FBG على بنية موصل LC قياسية، وأبعاده الخارجية كالتالي:

1625 Reflector

ظروف العمل/التخزين

المعلمة

مواصفة

وحدة

درجة حرارة التشغيل

-25 ~ +65

درجة مئوية

رطوبة التشغيل

5~95

%RH

درجة حرارة التخزين

-40 ~ +85

درجة مئوية

رطوبة التخزين

5~95

%RH
