في كابلات مراكز البيانات MPO-LC، تُحدد قطبية الكاسيت تخطيط الألياف بين منفذ الجذع MPO ومنافذ LC الثنائية الأمامية. وهي تقرر ما إذا كانت مسارات الإرسال والاستقبال تتطابق، والخطأ في ذلك يعني ببساطة أن الرابط لن يعمل. توجد خمس قطبيات رئيسية — A وAF وB1 وB2 وU — يتطابق كل منها مع طريقة كابلات ANSI/TIA-568 مختلفة.

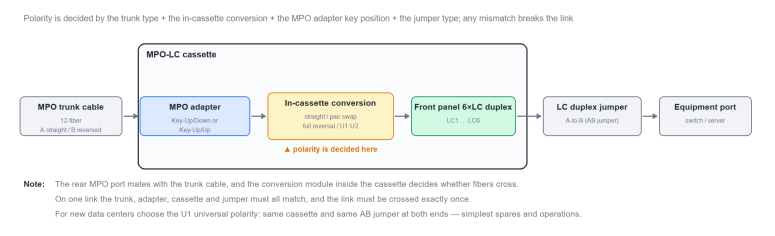

الشكل 1  كاسيت MPO-LC: الهيكل الداخلي ومكان تعيين القطبية

النوع A يتبع الطريقة Method-A، حيث يربط بين محول من النوع A (مفتاح لأعلى/لأسفل) وجذع مستقيم من النوع A. تمر الألياف مباشرة عبر الكاسيت، لذا يتم الحفاظ على التسلسل من 1 إلى 12. النشر بسيط، لكن الطرفين يحتاجان إلى توصيلات مختلفة (AA في أحد الطرفين، وAB في الطرف الآخر)، مما يجعل الصيانة مرهقة. توجد بشكل أساسي في تركيبات LC الثنائية القديمة 10G/25G.

النوع AF يستخدم أيضًا محولاً من النوع A وجذعاً من النوع A؛ والفرق هو أن الكاسيت يقوم بتبديل الزوج داخلياً (1↔️2، 3↔️4)، مما يتبادل الإرسال والاستقبال (Tx/Rx) عند كل منفذ ثنائي. يُستخدَم كزوج مع النوع A، وهو يتيح للطرفين استخدام توصيلات AB، مما يبسط عملية التوصيل في الموقع. وهو يناسب عمليات التحديث عالية الكثافة لـ MPO-LC.

النوعان B1 وB2 يتبعان الطريقة Method-B، وكلاهما يستخدم محولاً من النوع B (مفتاح لأعلى/لأعلى) مع جذع معكوس من النوع B. النوع B1 مستقيم من الداخل عبر الكاسيت، لذا يتم قلب الإرسال والاستقبال (Tx/Rx) بواسطة المحول؛ وهو قطبية النوع B الأكثر شيوعًا. النوع B2 يعكس التسلسل بأكمله من 1 إلى 12 داخل الكاسيت، لذا يتم التعامل مع القلب بواسطة الكاسيت نفسه ويجب إقرانه بجذع مستقيم (الجذع المعكوس سيقلب مرتين ويعطل الرابط). النوع B2 عادة ما يكون تصميماً خاصاً بالمورد وله قابلية تبادل ضعيفة. لا تخلط بين الاثنين أبدًا.

النوع U (U1/U2) هو القطبية العالمية المضافة بواسطة ANSI/TIA-568.3-E (2022) وهو الخيار المفضل للإنشاءات الجديدة. يأخذ كل من U1 وU2 جذعاً من النوع B وتوصيلات ثنائية من النوع AB، ويمكن للطرفين استخدام نفس كاسيت النوع U — فلا داعي للتمييز بين أنواع الكاسيتات. يكمن الفرق في المحول: يستخدم U1 محولاً من النوع A ويغطي كل من الوضع المتعدد والوضع المفرد، وغالبًا ما يُستخدَم لتفريغ/تجميع الوحدات؛ بينما يستخدم U2 محولاً من النوع B ويُستخدَم بشكل أساسي لقنوات الوضع المتعدد الثنائية. مكوناتها غير قابلة للتبادل.

الجدول 1  دليل الاختيار السريع لأنواع قطبية الكاسيت الستة

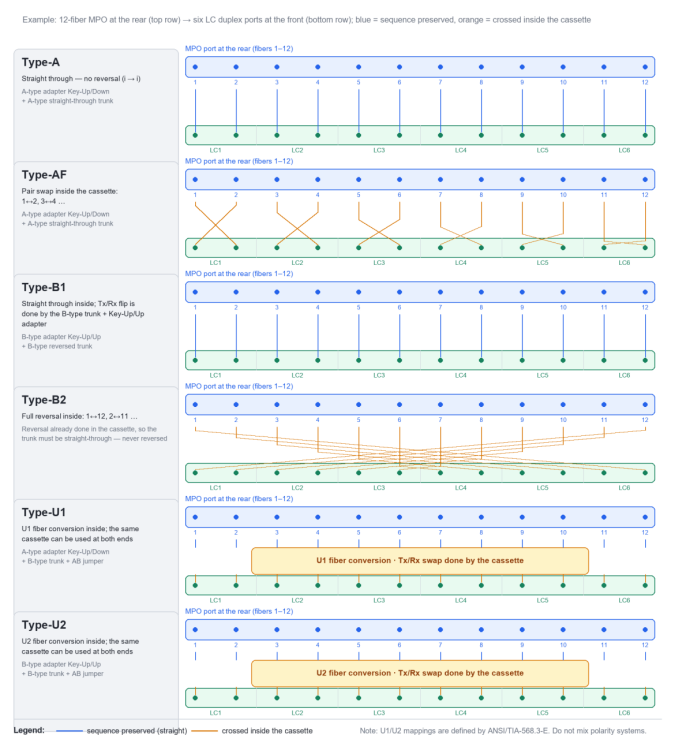

الشكل 2: تخطيط الألياف داخل الكاسيت لأنواع القطبية الستة (MPO ذو 12 ليفاً ← 6 × LC مزدوج)

قاعدة هندسية: احتفظ بنظام قطبية واحد لكل وصلة. لا تخلط أبداً بين A/AF أو B1/B2 أو U عبر الأنظمة. لمراكز البيانات الجديدة، يُفضل U1؛ أما بالنسبة للتحديثات القديمة، فتطابق مع A/AF أو B1 حسب الحاجة.

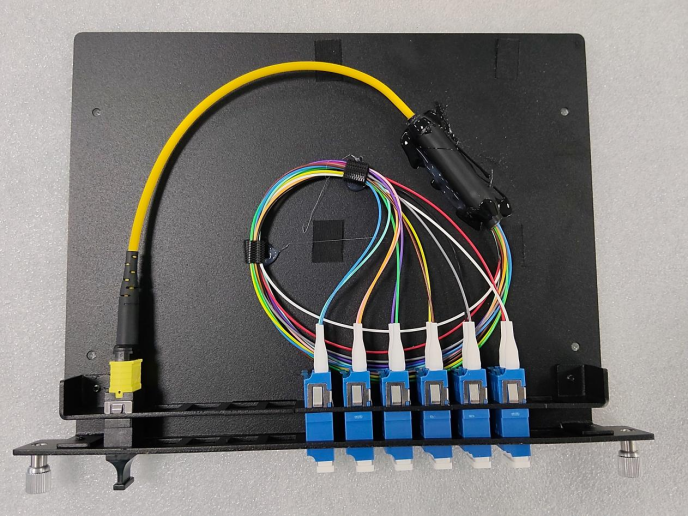

الشكل 3: كاسيت MPO-LC في الميدان: MPO بـ 12 ليفاً في الخلف، متفرع إلى ستة منافذ LC مزدوجة في الأمام

الأسئلة الشائعة (FAQ)

س1: كيف أتعرف بسرعة على القطبية التي يستخدمها الكاسيت؟

ابدأ بموضع مفتاح محول MPO: مفتاح لأعلى/لأسفل (نوع A) عادةً ما يعني A أو AF أو U1، بينما مفتاح لأعلى/لأسفل (نوع B) عادةً ما يعني B1 أو B2 أو U2. ثم تحقق من ملصق الكاسيت وما إذا كان الجذع مستقيماً أو معكوساً. لا يمكن معرفة ما إذا كان الكاسيت يبدل الألياف داخلياً من الخارج، لذا أكد ذلك باستخدام جدول تخطيط الألياف الخاص بالشركة المصنعة، وتَحَقَّق قلباً بقلب باستخدام مصدر ضوء أحمر في الوصلات الحرجة.

س2: النوع A والنوع AF كلاهما يمثلان الطريقة A — فلماذا يجب استخدامهما أزواجاً؟

في كاسيت النوع A، تمر الألياف مباشرة ويتم إجراء تبديل الإرسال/الاستقبال (Tx/Rx) بواسطة السلك العبور (jumper)؛ أما النوع AF فينقل هذا التبديل داخل الكاسيت. وعند استخدامهما معاً، يمكن لكلا طرفي الوصلة استخدام أسلاك عبور AB، دون الحاجة لتتبع أي طرف يحتاج إلى AA. إذا استخدِم الوصلة بأكملها النوع A فقط أو النوع AF فقط، فسيتم التبديل مرة أقل من اللازم أو مرة أكثر من اللازم، وسينتهي الأمر بـ Tx/Rx مقاطعاً.

س3: لماذا يُوصى بالنوع U1 لمراكز البيانات الجديدة؟

مع U1/U2، يستخدم كلا الطرفين نفس الكاسيت ونفس سلك العبور AB، لذا لا يوجد "كاسيت طرف A" مقابل "كاسيت طرف B". يلزم توفير قطعة غيار واحدة فقط، مما يجعل التوسع واستبدال الأعطال بسيطاً قدر الإمكان. يستخدم U1 محولاً من النوع A ويغطي كلاً من الأنماط المتعددة والنمط المفرد. لاحظ أن U1 وU2 يخدمان محولات مختلفة ومكوناتهما غير قابلة للتبديل — فلا تخلطهما في وصلة واحدة.

س4: ماذا يحدث إذا كانت القطبية خاطئة، وكيف أقوم باستكشاف الأخطاء وإصلاحها؟

عادةً لا تعمل الوصلة، أو تفقد الحزم برمجياً بشكل متكرر، لأن أجهزة الإرسال والاستقبال في الطرفين لا يمكنها إنشاء اتصال. استكشف الأخطاء وأصلحها بهذا الترتيب: (1) تأكد من أن أنواع قطبية الكاسيت في كلا الطرفين تتطابق بالفعل؛ (2) تحقق مما إذا كان الجذع مستقيماً أو معكوساً؛ (3) تحقق مما إذا كانت أسلاك العبور من نوع AA أو AB وما إذا كان كلا الطرفين متسقين؛ (4) تحقق من التخطيط قلباً بقلب باستخدام مصدر ضوء أحمر أو مقياس قدرة ضوئية، ثم استبدل الجزء المعني بمجرد تحديد موضع القلب المعطل.
