نظرة عامة

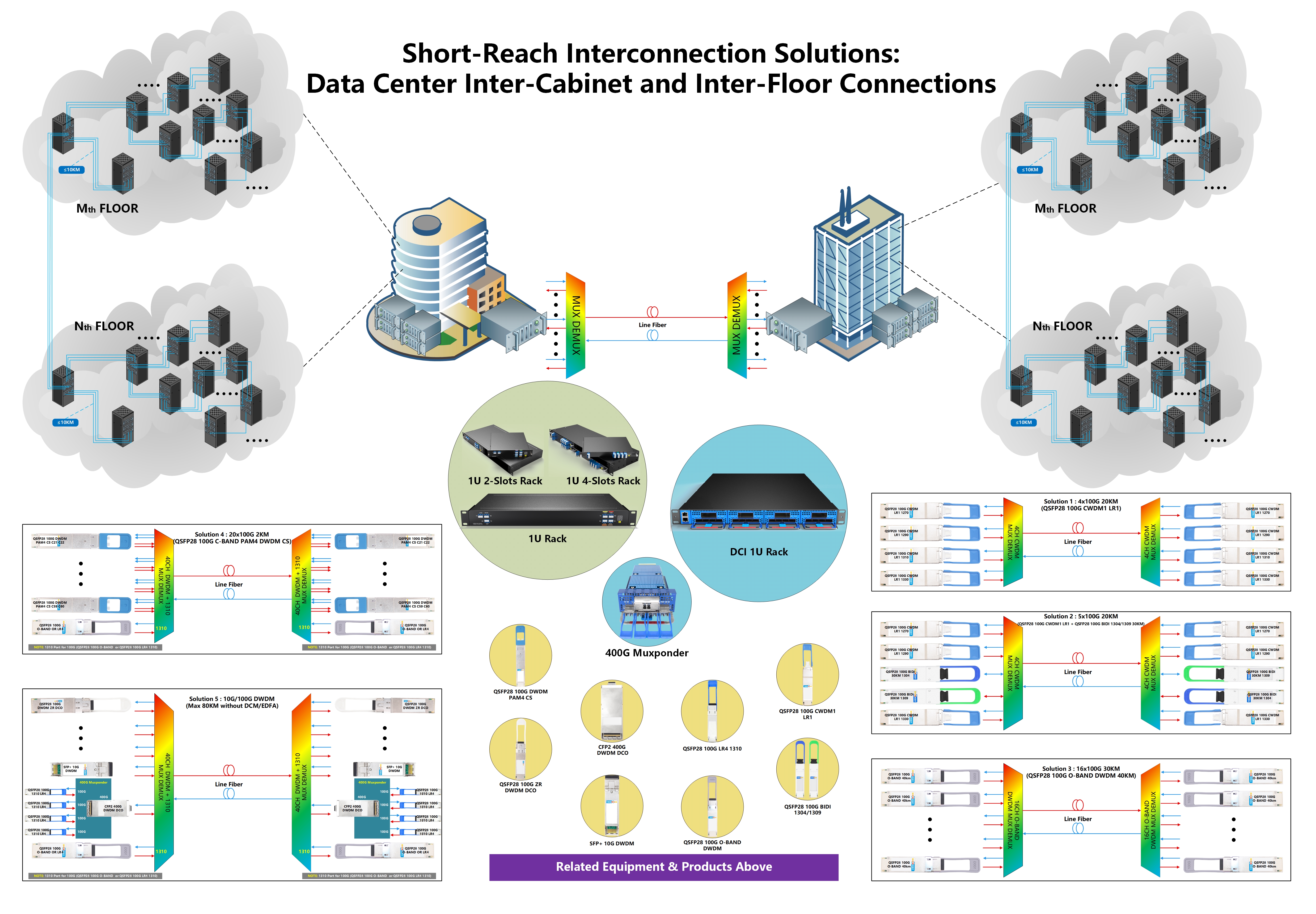

يقدم هذا المستند خمس مجموعات من حلول ربط 100G للسيناريوهات العابرة للخزانات والعابرة للطوابق داخل مراكز البيانات، والتي تعتمد جميعها بنية مزدوجة الألياف. تشمل أشكال الحلول: الاتصال المباشر البسيط من نقطة إلى نقطة، ومضاعفة الأطوال الموجية الملونة بتقنية DWDM السلبية، وتجميع WDM النشط، وربط مجموعة المحولات. تعتمد الحلول السلبية على الوحدات الضوئية ذات الجانب الخطي بتقنية DWDM المتصلة مباشرة بالمحولات والمقترنة بمضاعفات/مزيلات مضاعفة سلبية لتحقيق الإرسال دون أي أجهزة نشطة. إذا لم يتمكن العملاء من استبدال وحدات 100G LR4 الضوئية الحالية على المحولات، فيمكن اختيار حلول WDM النشطة المزودة بلوحات تحويل الأطوال الموجية OTU للتكيف المرن، مما يلبي السيناريوهات ذات مقاييس الكابلات المختلفة القيود الخاصة بتعديل الأجهزة.

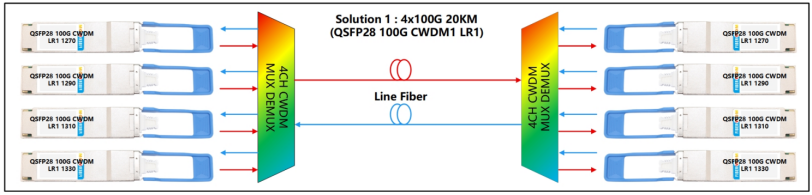

حل الربط رقم 1: 4×100G بمسافة 20 كيلومتراً بألياف مزدوجة

وصف الحل

نشر جهاز مضاعفة تقسيم الأطوال الموجية CWDM ذو 4 قنوات في المحطة المحلية والمحطة البعيدة على التوالي، جنباً إلى جنب مع وحدات QSFP28 100G CWDM1 LR1. يتيح هذا ما يصل إلى أربع قنوات من ربط الألياف المزدوجة قصيرة المدى بسرعة 100G. لا يتطلب الحل بأكمله أي أجهزة نشطة أو تعويض تشتت؛ حيث يتم توصيل الوحدات الضوئية مباشرة بالمحولات.

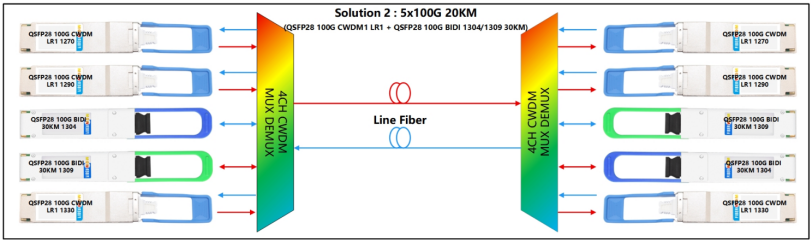

حل الربط رقم 2: 5×100G بمسافة 20 كيلومتراً بألياف مزدوجة

وصف الحل

نشر جهاز مضاعفة تقسيم الأطوال الموجية CWDM ذو 4 قنوات في المحطة المحلية والمحطة البعيدة على التوالي، إلى جانب وحدات QSFP28 100G CWDM1 LR1 ووحدات QSFP28 100G BIDI 30KM (بطول موجي 1304 نانومتر / 1309 نانومتر). يمكن تحقيق ما يصل إلى خمس قنوات من ربط الألياف المزدوجة قصيرة المدى بسرعة 100G. يستخدم هذا الحل وحدتين ثنائيتي الاتجاه أحديتي الألياف بسرعة 100G للإرسال عبر منفذ 1310 نانومتر دون تداخل متبادل، مما يضيف قناة 100G إضافية مقارنة بالحلول 1. لا تتطلب الأجهزة بأكملها أجهزة نشطة أو تعويض تشتت؛ وتتصل الوحدات الضوئية مباشرة بالمحولات.

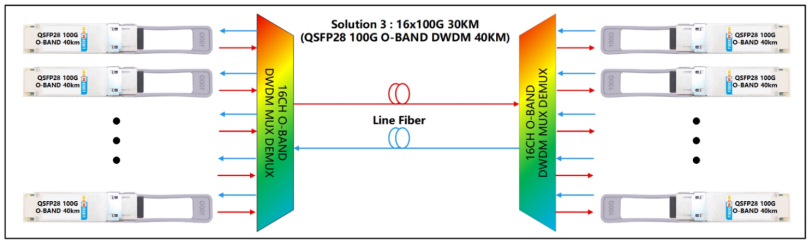

حل الربط رقم 3: 16×100G بمسافة 30 كيلومتراً بألياف مزدوجة

وصف الحل

نشر جهاز مضاعفة تقسيم الأطوال الموجية DWDM لنطاق O-BAND ذو 16 قناة في المحطة المحلية والمحطة البعيدة على التوالي، مقترناً بوحدات QSFP28 100G O-BAND 40KM، لدعم ما يصل إلى 16 قناة من ربط الألياف المزدوجة قصيرة المدى بسرعة 100G. لا توجد حاجة لأجهزة نشطة أو تعويض تشتت للحل بأكمله. تتصل الوحدات الضوئية مباشرة بالمحولات.

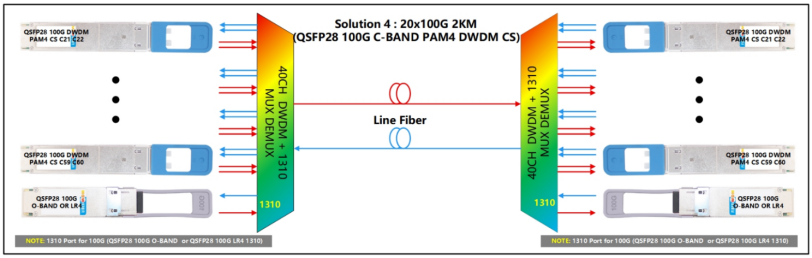

حل الربط رقم 4: 20×100G بمسافة 2 كيلومتر بألياف مزدوجة

وصف الحل

نشر جهاز مضاعفة تقسيم الأطوال الموجية DWDM لنطاق C-BAND ذو 40 قناة (مع منفذ 1310 نانومتر) في كل من المحطتين المحلية والبعيدة، مع وحدات ثنائية الطول الموجي QSFP28 100G DWDM PAM4 CS لتحقيق ربط ألياف مزدوجة قصيرة المدى بـ 20 قناة بسرعة 100G. يمكن لمنفذ 1310 نانومتر توسيع قناة 100G إضافية أخرى عبر وحدة QSFP28 100G O-BAND DWDM أو وحدة QSFP28 100G 1310 نانومتر LR4 الضوئية. لا يستخدم الحل الكامل أي أجهزة نشطة أو تعويض تشتت؛ وتتصل الوحدات الضوئية مباشرة بالمحولات.

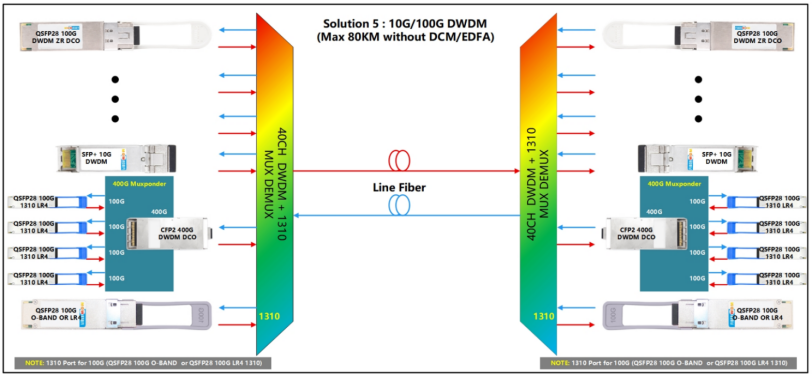

حل الربط المختلط 10G/100G بألياف مزدوجة (بحد أقصى 80 كيلومتراً)

وصف الحل

نشر جهاز مضاعفة تقسيم الأطوال الموجية DWDM لنطاق C-BAND ذو 40 قناة (مع منفذ 1310 نانومتر) في المحطتين المحلية والبعيدة. اعتماد وحدات ضوئية متماسكة QSFP28 100G DWDM ZR DCO أو وحدات ضوئية SFP+ 10G DWDM لتنفيذ ربط ألياف مزدوجة قصير المدى ومختلط متعدد القنوات لخدمات 10G و 100G. يدعم منفذ 1310 نانومتر قناة توسعة 100G إضافية إما باستخدام وحدة QSFP28 100G O-BAND DWDM أو وحدة QSFP28 100G 1310 نانومتر LR4. لا يتطلب هذا الحل أي أجهزة نشطة، أو تكبير EDFA، أو تعويض تشتت. يمكن إدخال الوحدات الضوئية مباشرة في المحولات. بالنسبة لإرسال النطاق الترددي عالي السرعة، أضف لوحات مضاعفة الإرسال 400G Muxponder، ووحدات CFP2 400G DCO المتماسكة، ووحدات QSFP28 100G 1310 نانومتر LR4 الضوئية للحصول على نطاق ترددي أكبر، وهو مناسب بشكل خاص سيناريوهات الربط قصيرة المدى في مراكز البيانات.
