جهاز إرسال واستقبال ضوئي SFP+ 10G BIDI 40KM 1270/1330nm
منتجات
بيت /

أجهزة الإرسال والاستقبال الضوئية

/

جهاز إرسال واستقبال ضوئي بسرعة 10 جيجابت

/جهاز إرسال واستقبال ضوئي SFP+ 10G BIDI 40KM 1270/1330nm

10G SFP+ Transceiver
10G SFP+ Transceiver 10G SFP+ Transceiver 10G SFP+ Transceiver 10G SFP+ Transceiver 10G SFP+ Transceiver

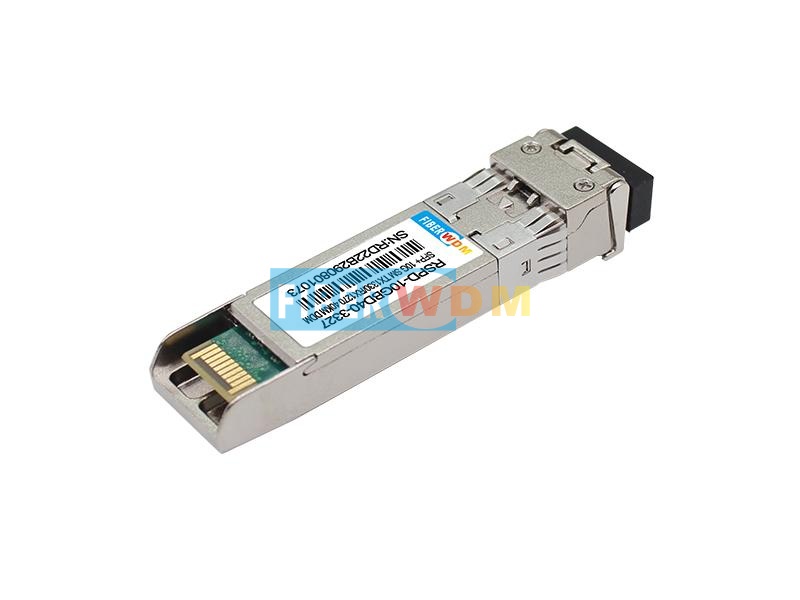

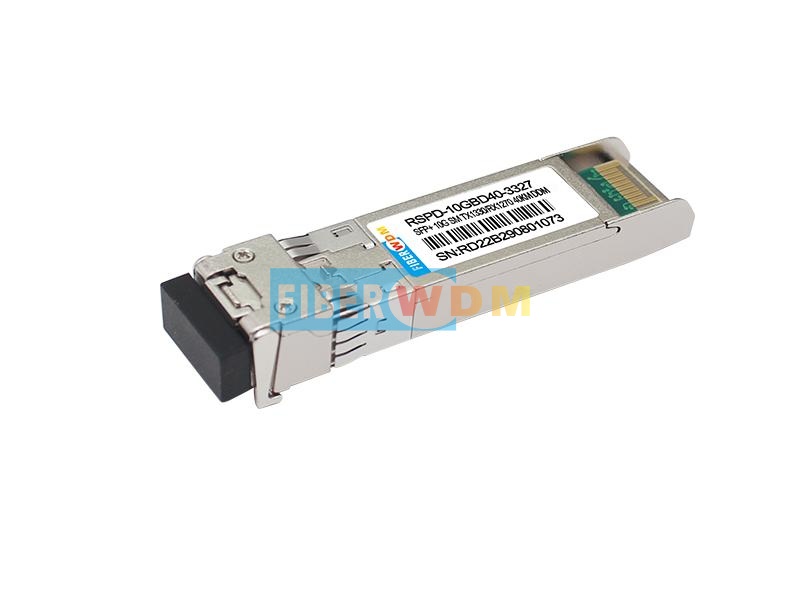

جهاز إرسال واستقبال ضوئي SFP+ 10G BIDI 40KM 1270/1330nm

وحدة إرسال واستقبال ضوئية SFP+ 10G BIDI 40KM، تدعم سرعة نقل بيانات تصل إلى 10 جيجابت/ثانية ولمسافة تصل إلى 40 كيلومترًا عبر ليف ضوئي واحد. تعمل هذه الوحدة في حلول اتصال مراكز البيانات عالية السرعة، وحلول الربط الأمامي لشبكات الجيل الخامس، ومفاتيح الشبكات، وشبكات النقل الضوئية (PTN)، وشبكات النقل الضوئية (OTN)، وغيرها.



سمات:


  • يدعم معدلات نقل بيانات تتراوح من 9.95 جيجابت/ثانية إلى 11.3 جيجابت/ثانية
  • بصمة SFP+ قابلة للتوصيل السريع
  • LC أحادي للإرسال ثنائي الاتجاه
  • أقصى طول للوصلة 40 كم
  • فلتر WDM مدمج 1270/1330
  • ليزر CWDMDFBLaser غير مبرد بطول موجي 1270 نانومتر أو 1330 نانومتر.
  • استهلاك الطاقة <1.5 واط
  • لا حاجة إلى ساعة مرجعية
  • وظائف تشخيص رقمية مدمجة
  • نطاق درجة الحرارة من 0 درجة مئوية إلى 70 درجة مئوية
  • تداخل كهرومغناطيسي منخفض للغاية وحماية ممتازة من التفريغ الكهروستاتيكي
  • جزء متوافق مع توجيهات RoHS



استفسر الآن تحميل
فئات
  • تفاصيل المنتج

جهاز إرسال واستقبال SFP+ ثنائي الاتجاه بسرعة 10 جيجابت/ثانية ومدى 40 كم، قابل للتوصيل السريع، موصل LC واحد، جهد +3.3 فولت، نطاق تردد 1270 نانومتر/1330 نانومتر، CWDM DFB، DDM

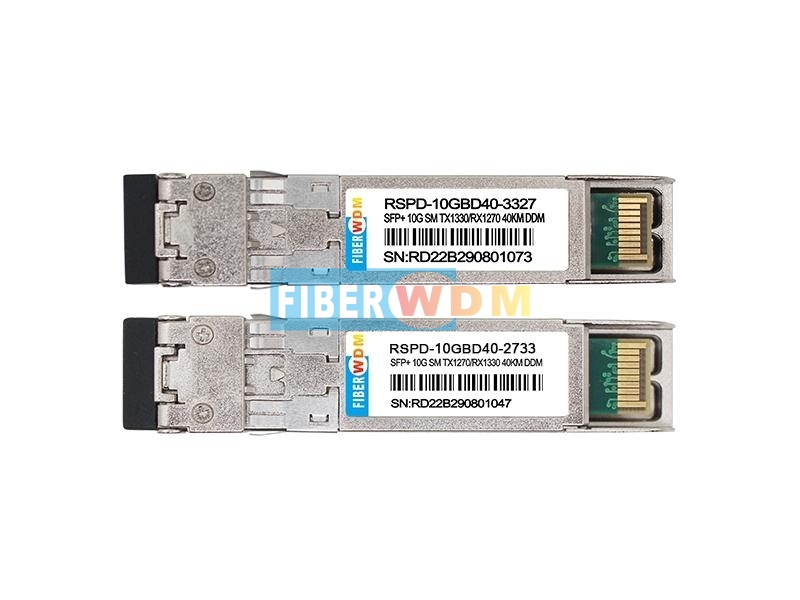

FIBERWDM' RSPD-10GBD40-2733 و RSPD-10GBD40-3327 أجهزة إرسال واستقبال SFP+ ثنائية الاتجاه 10 جيجابت/ثانية بمدى 40 كم تتوافق هذه الوحدات مع مواصفات اتفاقية SFP+ متعددة المصادر (MSA) الحالية. كما تتوافق مع معايير إيثرنت 10GBASE-LR/LW، وSONET OC-192 / SDH، وقناة الألياف 10G 1200-SM-LL-L. تتوفر وظائف التشخيص الرقمي عبر واجهة تسلسلية ثنائية الأسلاك، كما هو محدد في اتفاقية SFP+ متعددة المصادر.

أقصى التقييمات المطلقة

المعلمة

الرمز

الحد الأدنى

نموذجي

الحد الأقصى

الوحدة

درجة حرارة التخزين

TS

-40

+85

درجة مئوية

جهد التغذية

VCCT، R

-0.5

4

V

الرطوبة النسبية

RH

٠

٨٥

%


بيئة التشغيل الموصى بها:

المعلمة

الرمز

الحد الأدنى

نموذجي

الحد الأقصى

الوحدة

درجة حرارة تشغيل العلبة

TC

-5

+70

درجة مئوية

جهد التغذية

VCCT، R

+3.135

+3.465

V

تيار التغذية

ICC

450

مللي أمبير

تبديد الطاقة

PD

1.5

واط

الخصائص الكهربائية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)

المعلمة

الرمز

الحد الأدنى

النوع

الحد الأقصى

الوحدة

ملاحظة

جهاز الإرسال:

تأرجح جهد الدخل التفاضلي

180

700

ملي فولت ذروة إلى ذروة

1

تعطيل إدخال الإرسال

ح

VIH

2.0

Vcc+0.3

V

ل

VIL

٠

0.8

V

تمكين إرسال المخرج

ح

VOH

2.4

Vcc+0.3

V

ل

مستوى الصوت

٠

0.4

V

2

معاوقة الدخل التفاضلية

Zin

80

100

120

أوم

جهاز الاستقبال

تأرجح جهد الخرج التفاضلي

300

850

ملي فولت ذروة إلى ذروة

3

خرج خط البصر

ح

VOH

2.4

Vcc+0.3

V

2

ل

مستوى الصوت

٠

0.4

V

معاوقة الخرج التفاضلية

زون

80

100

120

أوم

ملاحظات:

ملاحظة 1) يتم اقتران TD+/- داخليًا بتيار متردد مع إنهاء تفاضلي 100 أوم داخل الوحدة

ملاحظة ٢) مخرجات Tx Fault و Rx LOS هي مخارج ذات مجمع مفتوح، ويجب توصيلها بمقاومات سحب تتراوح قيمتها بين ٤٫٧ كيلو أوم و ١٠ كيلو أوم على اللوحة الرئيسية. يجب أن يكون جهد السحب بين ٢٫٠ فولت و Vcc+٠٫٣ فولت.

ملاحظة 3) يتم توصيل مخرجات RD+/- داخليًا بتيار متردد، ويجب إنهاؤها بمقاومة 100 أوم (تفاضلية) عند SERDES الخاص بالمستخدم.

المعلمات البصرية (درجة الحرارة القصوى = من 0 إلى 70 درجة مئوية، جهد التغذية = من 3.135 إلى 3.465 فولت)

المعلمة

الرمز

الحد الأدنى

النوع

الحد الأقصى

الوحدة

مرجع

جهاز الإرسال

معدل البت

معدل البت

9.9

11.3

جيجابت/ثانية

الطول الموجي البصري

RSPD-10GBD40-2733

λ

1260

1270

1280

نانومتر

RSPD-10GBD40-3327

1320

1330

1340

متوسط قدرة الخرج

Po

٠

+5

ديسيبل ميلي واط

نسبة الانقراض البصري

ER

3.5

ديسيبل

عرض الطيف

Δλ

1

نانومتر

نسبة كبح الوضع الجانبي

SMSR

30

ديسيبل

قناع عين بصري

متوافق مع معيار IEEE802.3ae

جهاز الاستقبال

معدل البت

معدل البت

9.9

11.3

جيجابت/ثانية

الطول الموجي البصري

RSPD-10GBD40-3327

λ

1320

1330

1340

نانومتر

RSPD-10GBD40-2733

1260

1270

1280

حساسية جهاز الاستقبال

حساسية

-16

ديسيبل ميلي واط

1

أقصى طاقة إدخال

أقصى طاقة

٠

ديسيبل ميلي واط

إلغاء تأكيد خط البصر

إلغاء تأكيد خط البصر

-17

ديسيبل ميلي واط

تأكيد خط البصر

لوسا

-27

ديسيبل ميلي واط

تخلف لوس

لوسه

0.5

4

ديسيبل

ملاحظات:

ملاحظة 1) تم القياس باستخدام PRBS بقيمة 231-1 عند معدل خطأ بت 1 × 10-12 ونسبة انقراض 3.5 ديسيبل.

معلومات الطلب


رقم المنتج

معدل نقل البيانات (جيجابت/ثانية)

الطول الموجي (نانومتر)

المدى (كم)

LD

قدرة الإرسال (ديسيبل ميلي واط)

PD

حساسية الاستقبال (ديسيبل ميلي واط)

درجة الحرارة (درجة مئوية)

RSPD-10GBD40-2733

10

TX1270/RX1330

40

DFB

0~5

رقم التعريف الشخصي

أقل من -16

0~70

RSPD-10GBD40-3327

10

TX1330/RX1270

40

DFB

0~5

رقم التعريف الشخصي

أقل من -16

0~70
