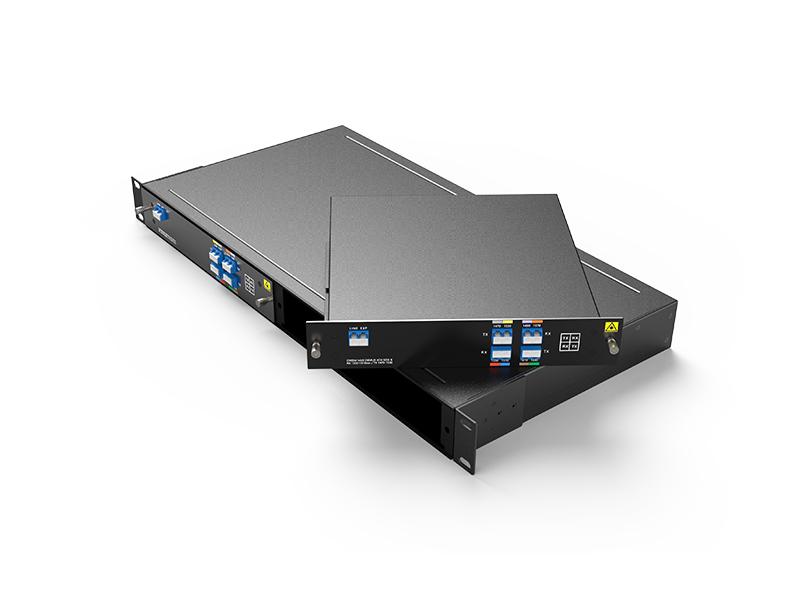

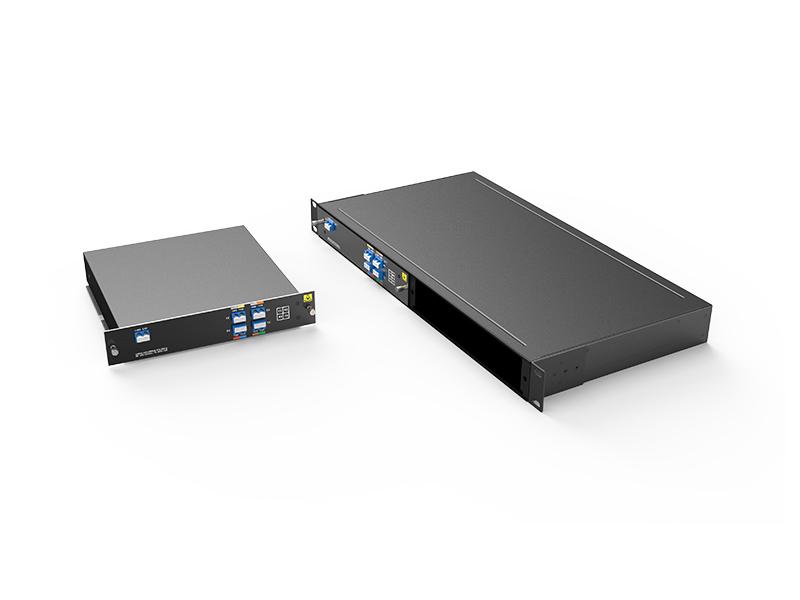

ألياف ضوئية مفردة، 4 قنوات (8 موجات)، 1470-1610 نانومتر، مُضاعِف/مُزيل مُضاعِف CWDM، LC/UPC، LGX قابل للتوصيل صندوق وحامل ثنائي الفتحات 1U
تم تصميم جهاز CWDM MUX/DEMUX أحادي الألياف ذو 4 قنوات (8 موجات) بواسطة الألياف الضوئية بتقنية WDM موجات الجانب A هي: RX 1470nm إلى 1530nm/ TX 1550nm إلى 1610nm، وموجات الجانب B هي: RX 1550nm إلى 1610nm/ TX 1470nm إلى 1530nm؛ وهو جهاز CWDM سلبي وصندوق LGX قابل للتوصيل، ويمكن توصيله برف 1U ذي فتحتين، ويدعم 8 قنوات مختلفة في ليف بصري واحد للإرسال ثنائي الاتجاه من نقطة إلى نقطة.
يعمل هذا النظام في مجالات البث التلفزيوني والإذاعي، ومراكز البيانات، والتمويل، والحكومة، والحوسبة السحابية، والبيانات الضخمة، وغيرها من الصناعات، حيث تكون موارد الألياف الضوئية نادرة.
لوحة المنتج

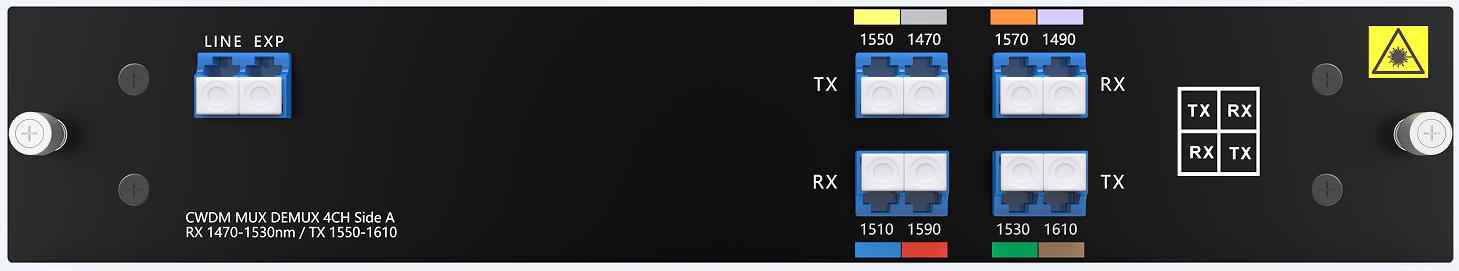

الجانب أ: ألياف ضوئية مفردة 4 قنوات CWDM MUX/DEMUX

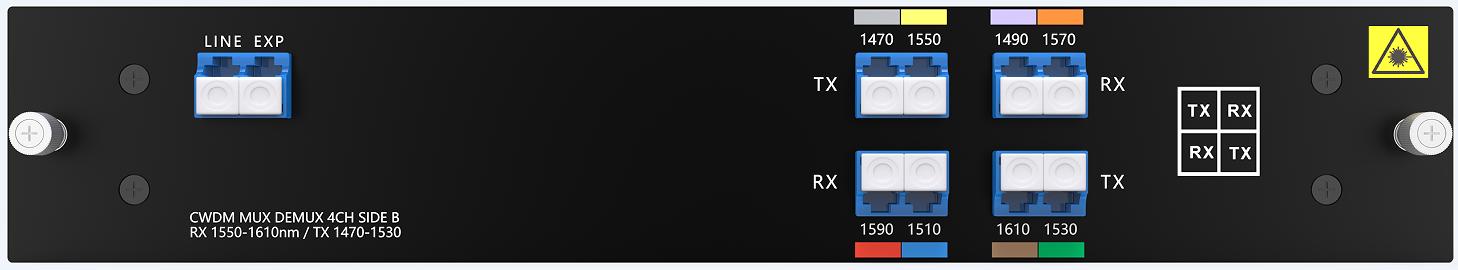

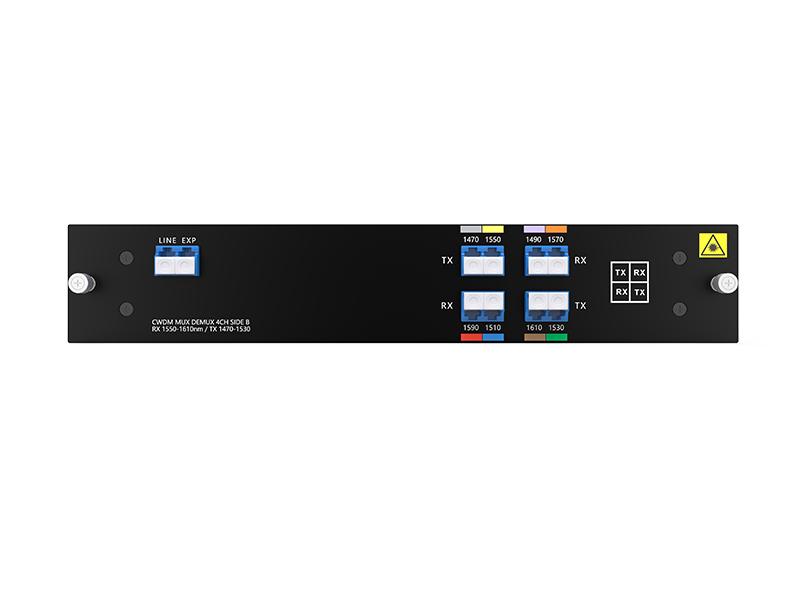

الجانب B ألياف مفردة 4 قنوات CWDM MUX/DEMUX
يُستخدم منفذ المراقبة لمراقبة وصلة الشبكة أو مراقبة الطاقة، مما يسهل عملية استكشاف الأخطاء وإصلاحها دون التأثير على حركة البيانات.
رابط الخط:

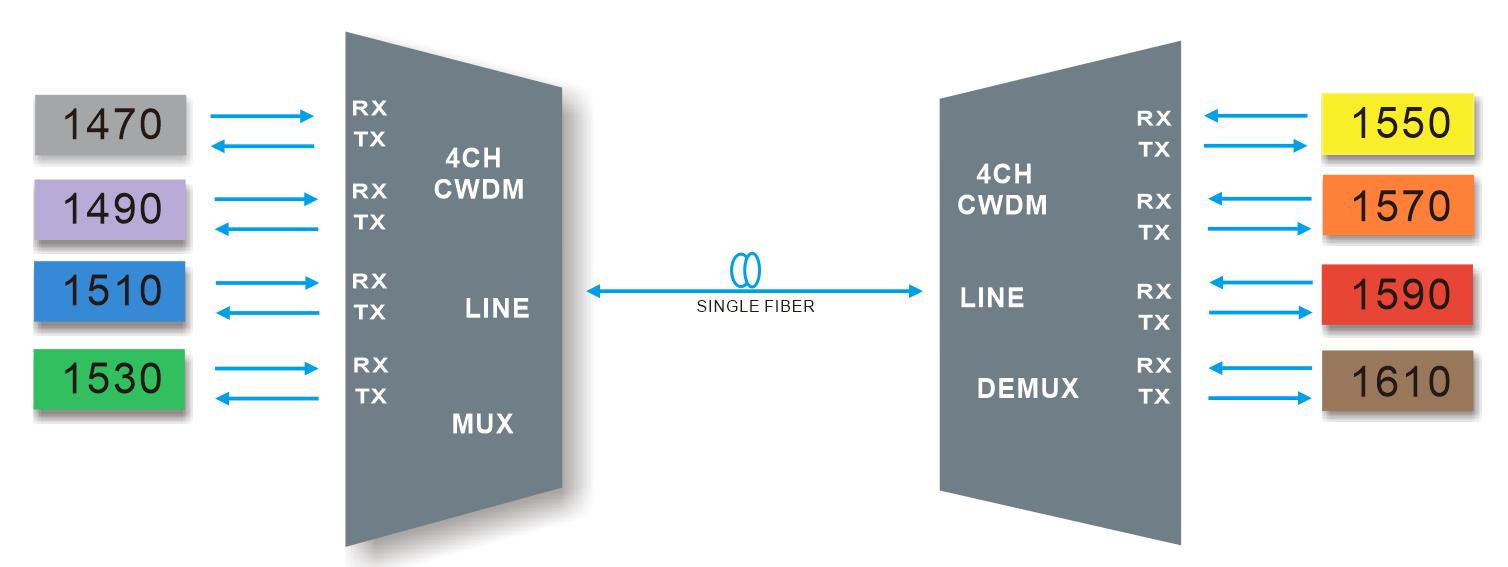

إرسال عبر الألياف الضوئية أحادية القناة بتقنية CWDM MUX/DEMUX رباعية القنوات
يجب استخدام مُضاعِف/مُزيل الإرسال CWDM ذو 4 قنوات (8 موجات) في أزواج، حيث يقوم بإرسال واستقبال أطوال موجية مختلفة، ويدعم أعمالًا مختلفة لـ 4 قنوات، مثل تطبيقات 1G/10G Ethernet وSDH/SONET و8/4/2/1G، في ألياف بصرية مزدوجة للإرسال من نقطة إلى نقطة.
مواصفات المنتج:
|
الطول الموجي |
1470-1610 نانومتر |
تباعد القنوات |
20 نانومتر |
|
نطاق تمرير القناة |
±6.5 نانومتر |
تكنولوجيا |
مرشح الأغشية الرقيقة (TFF) |
|
فقد الإدخال |
≤ 2.4 ديسيبل |
الطول الموجي المركزي دقة |
±0.05 نانومتر |
|
خسارة العودة |
≥ 45 ديسيبل |
التوجيه |
≥ 45 ديسيبل |
|
تشتت نمط الاستقطاب |
≤ 0.1ps |
الفقد المعتمد على الاستقطاب |
≤ 0.3 ديسيبل |
|
عزل القناة |
مستوى الصوت المجاور ≥30 ديسيبل
|
درجة حرارة |
نطاق التشغيل من -40 إلى 85 درجة مئوية التخزين من -40 إلى 85 درجة مئوية |
|
الوزن الصافي |
صندوق LGX 0.5 كجم رف ذو فتحتين ووحدة واحدة، وزن 1.5 كجم |
الأبعاد (الارتفاع × العرض × العمق) |

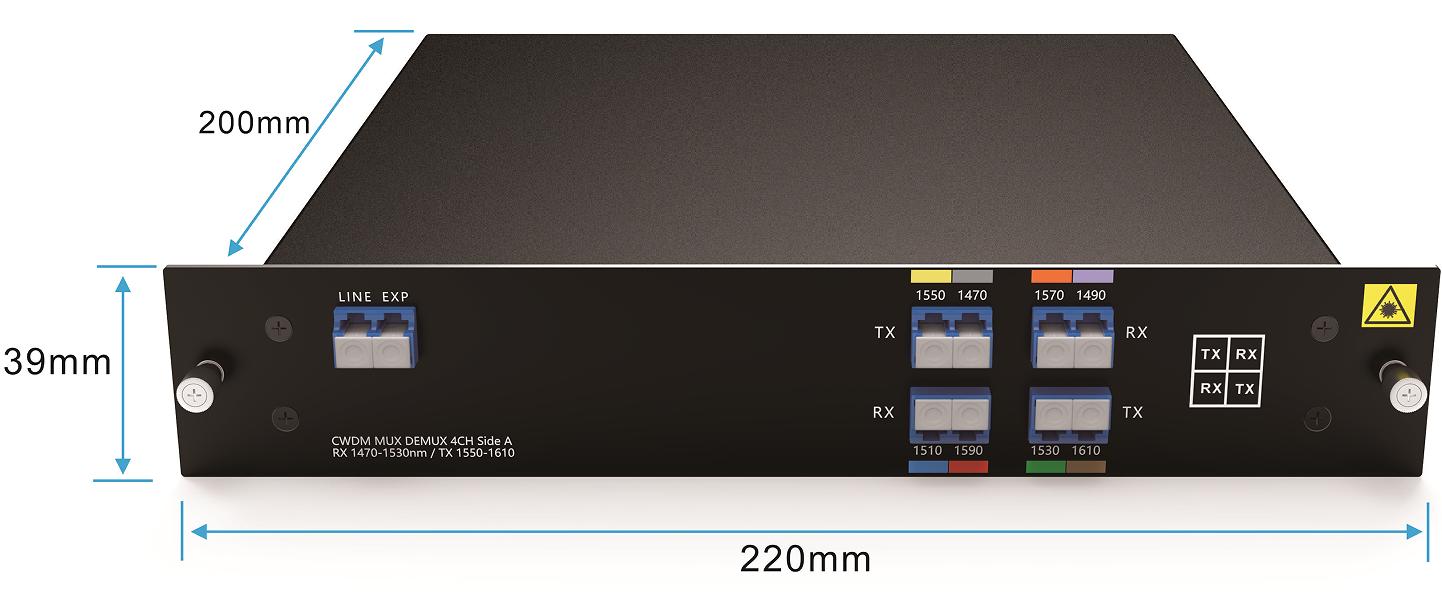

صندوق LGX 190*200*39 مم رف ذو فتحتين ووحدة واحدة (1U) بأبعاد 44 × 440 × 230 مم |
ملاحظة: تم تحديدها باستخدام الموصلات.
معلومات التغليف:
صندوق LGX قابل للتوصيل

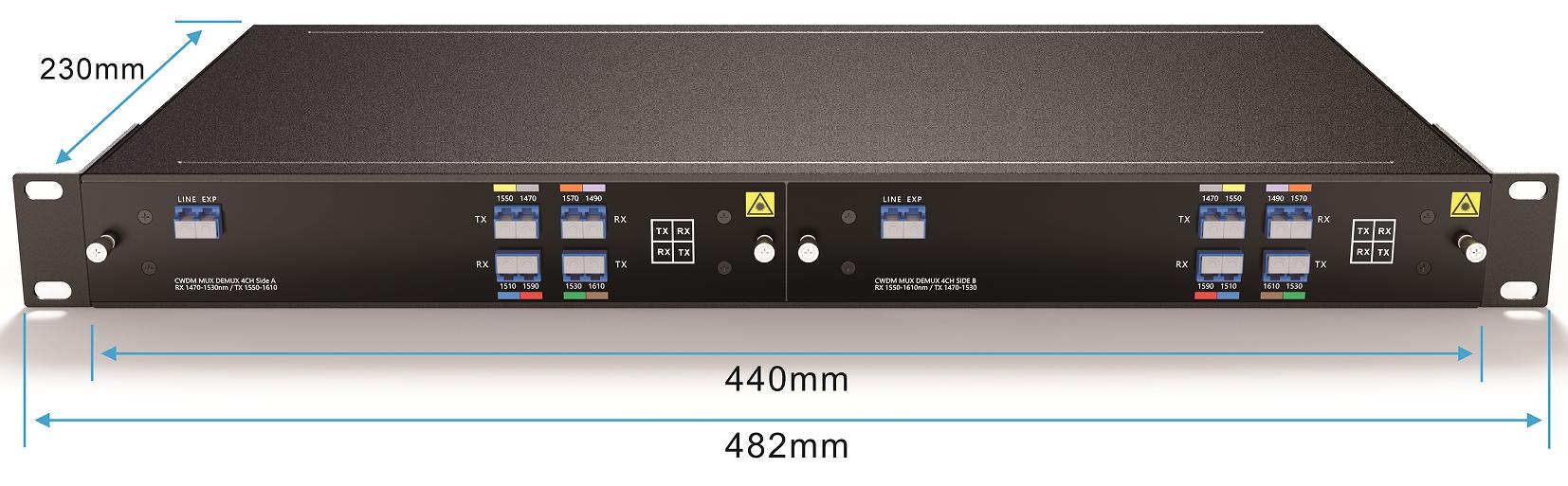

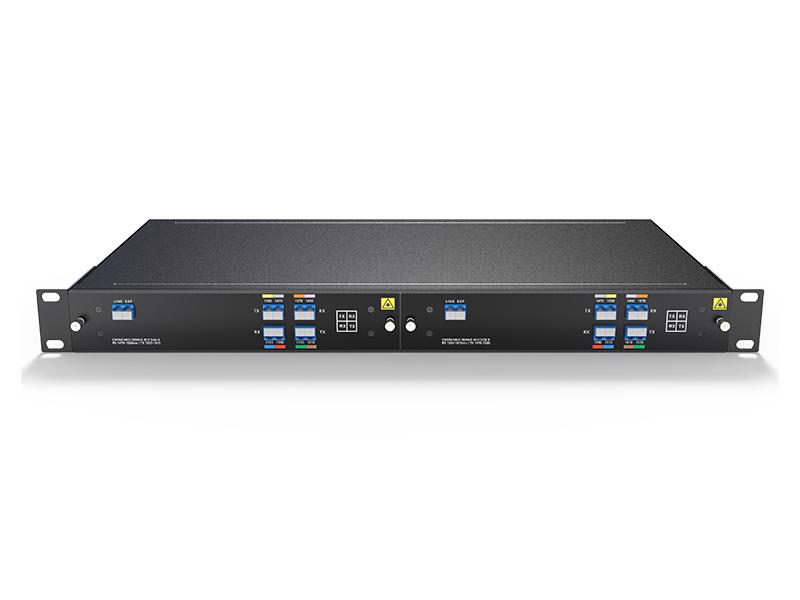

رف ذو فتحتين 1U لصندوق LGX
معلومات الطلب:
|
رقم المنتج |
وصف المنتج |
|
CM8-1U01-4761A |
مُضاعِف/مُفكِّك إشارات CWDM رباعي القنوات، 8 موجات (استقبال 1470 نانومتر ~ 1530 نانومتر / إرسال 1550 نانومتر ~ 1610 نانومتر)، ألياف أحادية، LC/UPC، صندوق LGX قابل للتوصيل، الجانب أ |
|
CD8-1U01-4761B |
مُضاعِف/مُفكِّك إشارات CWDM رباعي القنوات، 8 موجات (استقبال 1550 نانومتر ~ 1610 نانومتر / إرسال 1470 نانومتر ~ 1530 نانومتر)، ألياف ضوئية أحادية، LC/UPC، صندوق LGX قابل للتوصيل، الجانب B |
|
1U02-2LGX |
رف 1U مقاس 19 بوصة مزود بفتحتين لصندوق LGX القابل للتوصيل، 440 × 230 × 44 مم |
ملاحظة: نحن ندعم التصميم حسب الطلب، يرجى التواصل معنا عبر البريد الإلكتروني.
