سمات:

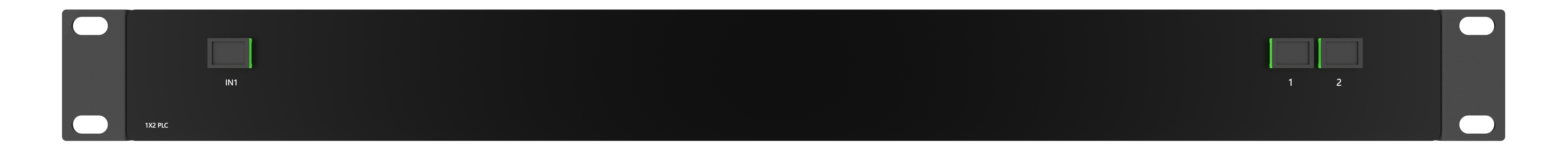

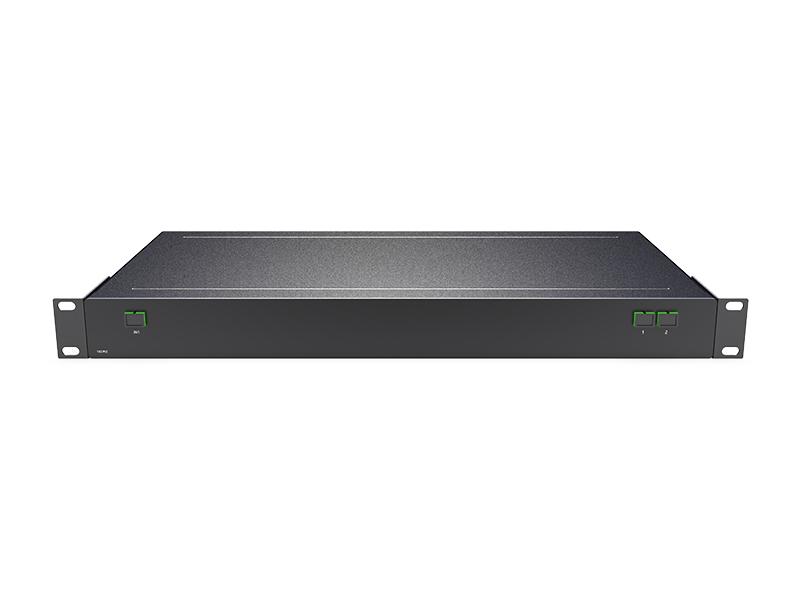

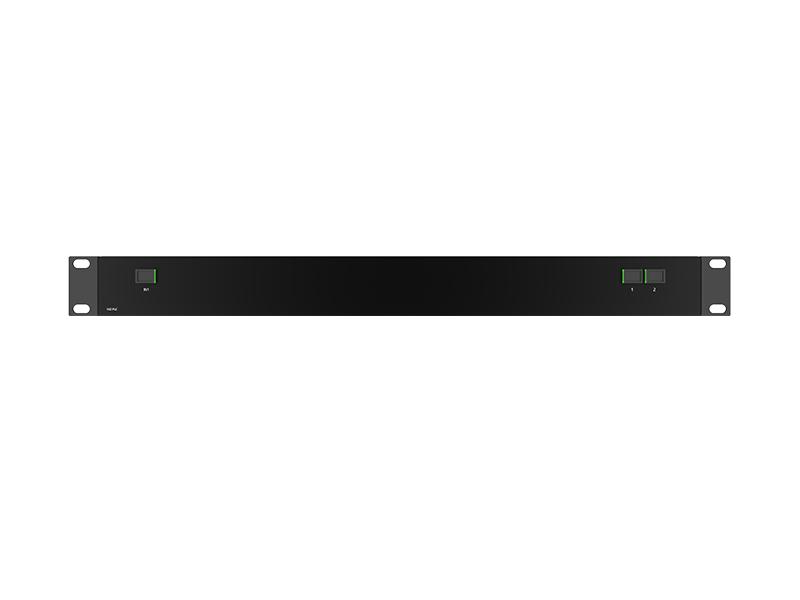

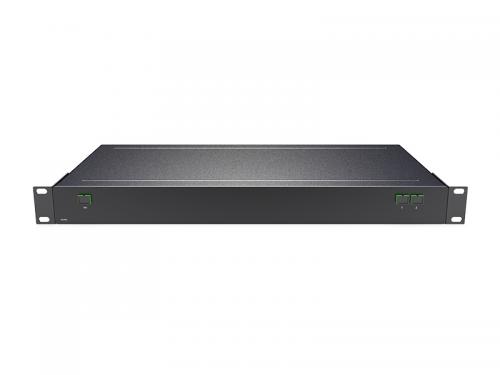

مُقسِّم PLC 1X2 SC/APC 1U Rack 440*200*44 مم
تم تطوير وحدات توزيع الضوء الضوئية (PLC) من Fiberwdm باستخدام عملية فريدة لتصنيع موجهات الضوء من زجاج السيليكا، مع وصلة ألياف ضوئية دقيقة وموثوقة في حزمة مصغرة. توفر هذه الوحدات حلاً منخفض التكلفة لتوزيع الضوء، يتميز بصغر حجمه وموثوقيته العالية. تتميز وحدات PLC بأداء عالٍ من حيث انخفاض فقد الإدخال، وانخفاض فقد النبضة الضوئية (PDL)، وارتفاع فقد العودة، وتجانس ممتاز عبر نطاق واسع من الأطوال الموجية من 1260 نانومتر إلى 1620 نانومتر، وتعمل في درجات حرارة تتراوح من -40 درجة مئوية إلى +85 درجة مئوية. تتوفر وحدات PLC بتكوينات قياسية 1*4، 1*8، 1*16، و1*32، بالإضافة إلى هياكل مخصصة 2*8، 2*16، 2*32، و2*64.
منتج
وحدة تحكم منطقية قابلة للبرمجة (PLC) من نوع SC/APC بحجم 1U، 1*2
سمات:
التطبيقات
امتثال
مواصفات وحدة التحكم المنطقية القابلة للبرمجة (PLC) من نوع 1*N
| تكوين المنفذ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
| نوع الألياف | SMF-28e أو حسب ما يحدده العميل | ||||||
| طول الموجة التشغيلية (نانومتر) | 1260～1650 | ||||||
| فقد الإدخال | عادي | 3.7 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| الأعلى | 4.0 | 7.2 | 10.5 | 13.5 | 16.9 | 21.0 | |
| توحيد الفقد (ديسيبل) | الأعلى | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 |
| فقدان العودة (ديسيبل) | مين | 50 | 50 | 50 | 50 | 50 | 50 |
| الفقد المعتمد على الاستقطاب (ديسيبل) | الأعلى | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
| التوجيه (ديسيبل) | مين | 55 | 55 | 55 | 55 | 55 | 55 |
| الفقد المعتمد على الطول الموجي (ديسيبل) | الأعلى | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 |
|
الفقد المعتمد على درجة الحرارة (-40～85°C) (ديسيبل) |
الأعلى |
0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1.0 |
|
درجة حرارة التشغيل (°مئوية) |
-40~85 | ||||||
|
درجة حرارة التخزين (°م) |
-40~85 | ||||||
|
حجم العبوة (مم) |
40×4×4 | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×12×4 | |
|
عبوة تركيب على رف مقاس 19 بوصة (مم) |
1U، 440*200*44 | ||||||
ملاحظات: 1. المواصفات بدون موصلات الألياف الضوئية.
2. اختبار درجة حرارة الغرفة.
مواصفات وحدة التحكم المنطقية القابلة للبرمجة 2*N
| تكوين المنفذ | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | |
| نوع الألياف | SMF-28e أو حسب ما يحدده العميل | ||||||
| طول الموجة التشغيلية (نانومتر) | 1260～1650 | ||||||
| فقد الإدخال | عادي | 3.8 | 7.4 | 10.8 | 14.2 | 17.0 | 21.0 |
| الأعلى | 4.2 | 7.8 | 11.2 | 14.6 | 17.5 | 21.5 | |
| توحيد الفقد (ديسيبل) | الأعلى | 1.0 | 1.4 | 1.5 | 2.0 | 2.5 | 2.5 |
| فقدان العودة (ديسيبل) | مين | 50 | 50 | 50 | 50 | 50 | 50 |
| الفقد المعتمد على الاستقطاب (ديسيبل) | الأعلى | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.5 |
| التوجيه (ديسيبل) | مين | 55 | 55 | 55 | 55 | 55 | 55 |
| الفقد المعتمد على الطول الموجي (ديسيبل) | الأعلى | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1.0 |
|
الفقد المعتمد على درجة الحرارة (-40～85°C) (ديسيبل) |
الأعلى | 0.5 | 0.5 | 0.8 | 0.8 | 0.8 | 1.0 |
| درجة حرارة التشغيل (°مئوية) | -40~85 | ||||||
| درجة حرارة التخزين (°م) | -40~85 | ||||||
| حجم العبوة (مم) | 40×4×4 | 40×4×4 | 50×4×4 | 50×4×4 | 60×7×4 | ||
| عبوة تركيب على رف مقاس 19 بوصة (مم) | 1U، 440*200*44 | ||||||
ملاحظات: 1. المواصفات بدون موصلات الألياف الضوئية.
2. اختبار درجة حرارة الغرفة.

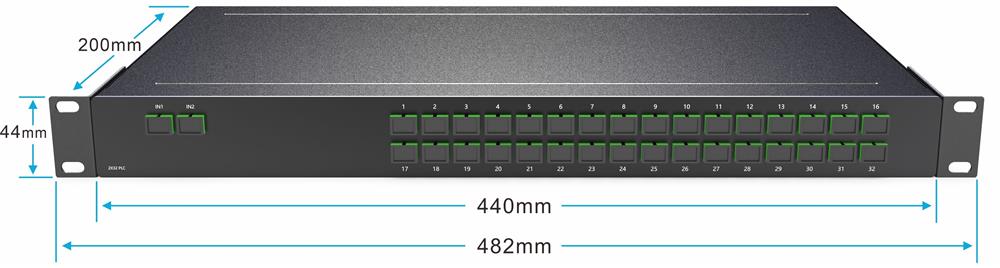

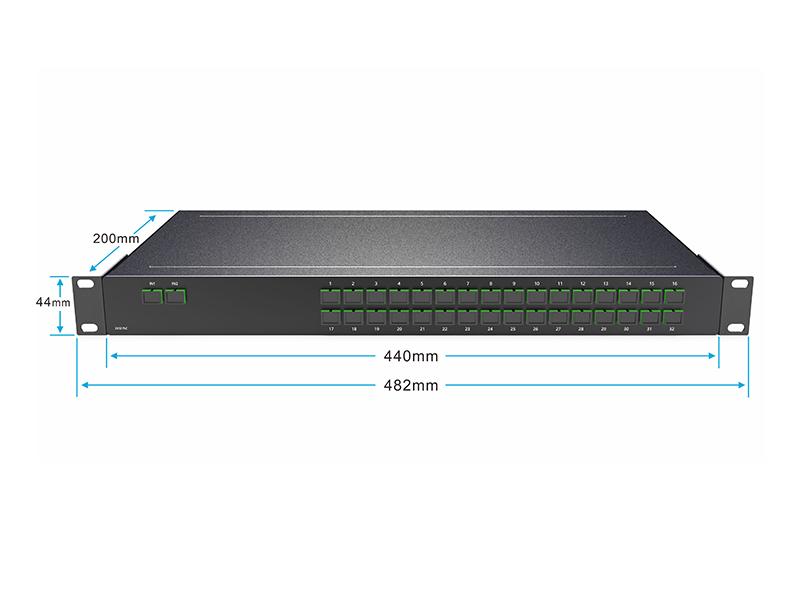

العبوة (مم)
معلومات الطلب
| رقم القطعة | تحديد |
| 1P2-1U02A | وحدة تحكم منطقية قابلة للبرمجة (PLC) من نوع SC/APC بحجم 1U، أبعادها 440 × 200 × 44 مم |
